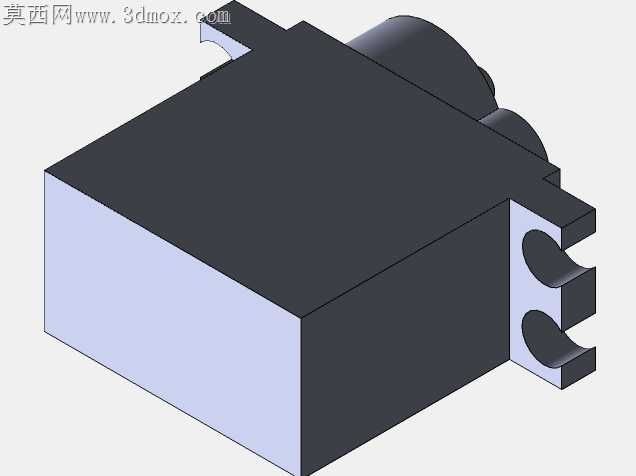

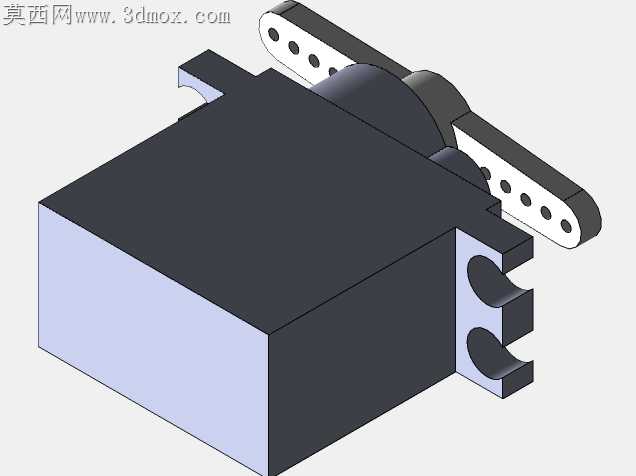

MG90s微型舵机立体结构造型设计

微型舵机在小负载航模、桌面机器人关节场景里，最容易被忽略的是输出轴齿盘与上盖的同轴度偏差——很多量产件跑满百次循环后，齿盘偏磨带来的回差会直接让舵机定位精度掉出可控范围，连带整个机构的动作精度崩盘。这套造型设计里，上盖定位止口的尺寸公差被压到了0.02mm，刚好卡进壳体上端的定位槽里，既不会因为过盈量太大导致超声波焊接时壳体翘曲，也不会因为间隙过大让齿盘转动时出现径向窜动。输出轴的金属齿盘和下方塑料减速组的啮合间隙留了0.01mm的预压量，既保证传动时没有虚位，也不会因为过紧让空载电流超出常规阈值，毕竟微型舵机的驱动电路余量极小，额外的摩擦阻力很容易让驱动管在堵转瞬间过热烧毁。

出线口的位置做了斜向的倒角过渡，没有用常见的直角开孔，舵机线反复弯折的时候，应力不会集中在开孔边缘的线皮上，能大幅延长引线的耐弯折寿命，毕竟很多机器人关节处的舵机需要跟着关节反复摆转，线皮断裂是现场返修里占比极高的故障点。侧面的安装耳做了0.3mm的下沉台阶，螺丝锁入的时候，螺丝头不会高出安装面，不会和周边的连杆结构产生运动干涉，很多新手做结构时容易忽略这个细节，锁完螺丝才发现螺丝头刮到摇臂，不得不返工打磨零件。

壳体侧面的标签槽深度留了0.15mm，刚好能容纳常规的PVC标签厚度，贴标之后标签不会因为摩擦起翘，也不会因为槽太深积灰藏污。尾部的插接端做了防呆倒角，插杜邦线的时候不会因为插反把针脚顶弯，很多微型舵机的接插件没有做导向结构，现场调试时盲插很容易弄坏针脚，耽误调试进度。上下壳的合模线位置特意选在了侧面居中的位置，抛光处理的时候不会在可视面留下明显的合模痕迹，做外观验证的时候不用额外做表面遮盖处理，能省掉不少后处理的工时。

电位器安装腔的位置做了独立的挡筋，和减速组的腔体隔开，齿轮运转时磨下来的塑料碎屑不会飘到电位器的碳膜上，避免碳膜被碎屑刮花导致输出信号跳变，这也是很多廉价舵机用一段时间就出现抖舵问题的核心诱因。整个壳体的壁厚均匀控制在1.2mm，注塑的时候不会出现缩水印，也不会因为壁厚太薄导致壳体强度不足，锁安装螺丝的时候容易裂耳。
