快开式多接口燃油过滤罐体结构设计

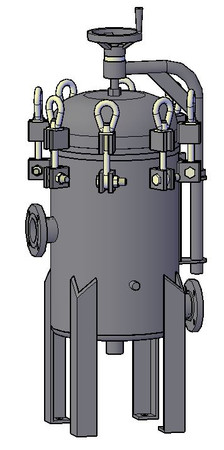

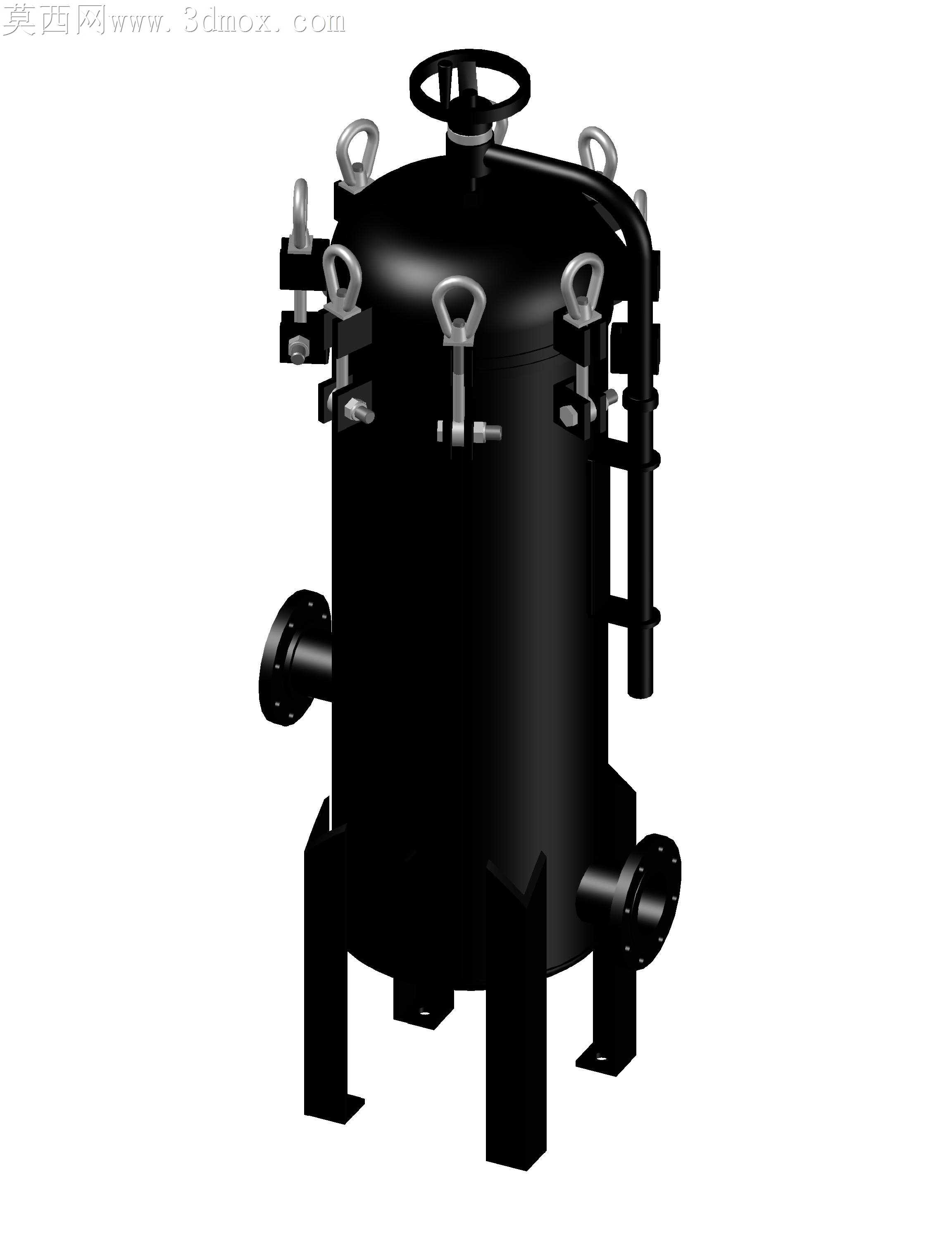

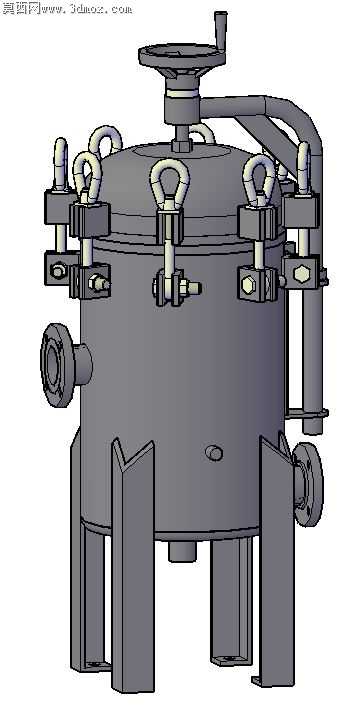

现场运维更换燃油过滤芯时，传统螺栓紧固端盖往往需要逐颗拧动紧固件，残油滴落污染工位不说，反复拆装还容易导致螺纹滑牙、密封面压偏渗漏，这套快开式过滤罐体的结构设计，恰恰瞄准了这类长期被忽略的加工与运维痛点。顶部手轮驱动的快开压合结构，没有采用复杂的连杆锁止方案，而是通过均布在端盖周向的四个吊环式快压卡扣，把端盖的压紧力均匀分散到罐体法兰的四个受力点上，加工时只需要保证法兰端面的平面度公差控制在0.1mm以内，卡扣接触面做淬火硬化处理，就能避免长期开合带来的接触面压溃变形，不需要额外加工高精度的配合止口，普通立式车床就能完成法兰面的精加工，大幅降低了单件加工的成本与周期。罐体侧面的进出油口采用了侧装式法兰接口，接口位置刻意避开了底部支腿的安装空间，现场配接管道时不需要额外调整罐体安装高度，管道法兰的螺栓操作空间预留充足，不会出现扳手卡滞在支腿上无法拧动螺栓的问题。底部的三个支腿采用了折弯钢板焊接结构，没有选用铸件支腿，一方面是焊接支腿的焊接变形可以通过后期校形调整，保证三个支腿的底面共面度，避免罐体安装后出现倾斜导致内部滤芯偏磨，另一方面钢板折弯的支腿重量更轻，吊装转运时不需要大吨位起重设备，顶部的四个吊环除了承担卡扣锁止的功能，还能直接作为吊装吊点使用，不需要额外在罐体上焊接吊耳，减少了罐体表面的焊接应力集中点，避免长期承压工况下焊接位置出现应力开裂。端盖上的排气阀与旁通管路接口采用了集成式布局，没有在端盖上分散开孔，所有接口都集中在端盖的单侧区域，加工端盖时可以一次装夹完成所有接口的钻孔、攻丝工序，减少装夹找正的时间，也避免了分散开孔导致端盖强度被削弱的问题。罐体侧壁预留的液位检测接口位置做了局部加厚处理，焊接接口管时不会因为管壁过薄出现焊穿的问题，加厚区域的过渡采用了圆弧过渡结构，没有直角突变，避免承压时出现应力集中导致罐体变形。这类过滤结构的设计从来不是追求越复杂越好，每一处结构取舍都要平衡加工难度、运维效率、承压可靠性三者的关系，快开卡扣的压紧行程做了限位设计，不会因为手轮拧动过度导致密封垫被压溃失效，手轮的操作高度刚好适配成年人站立操作的手臂高度，运维人员不需要踮脚或者弯腰就能完成端盖的开合操作，细节处的尺寸考量，恰恰是工业设备落地好用的核心。
