汽车转向齿条传动机构设计方案

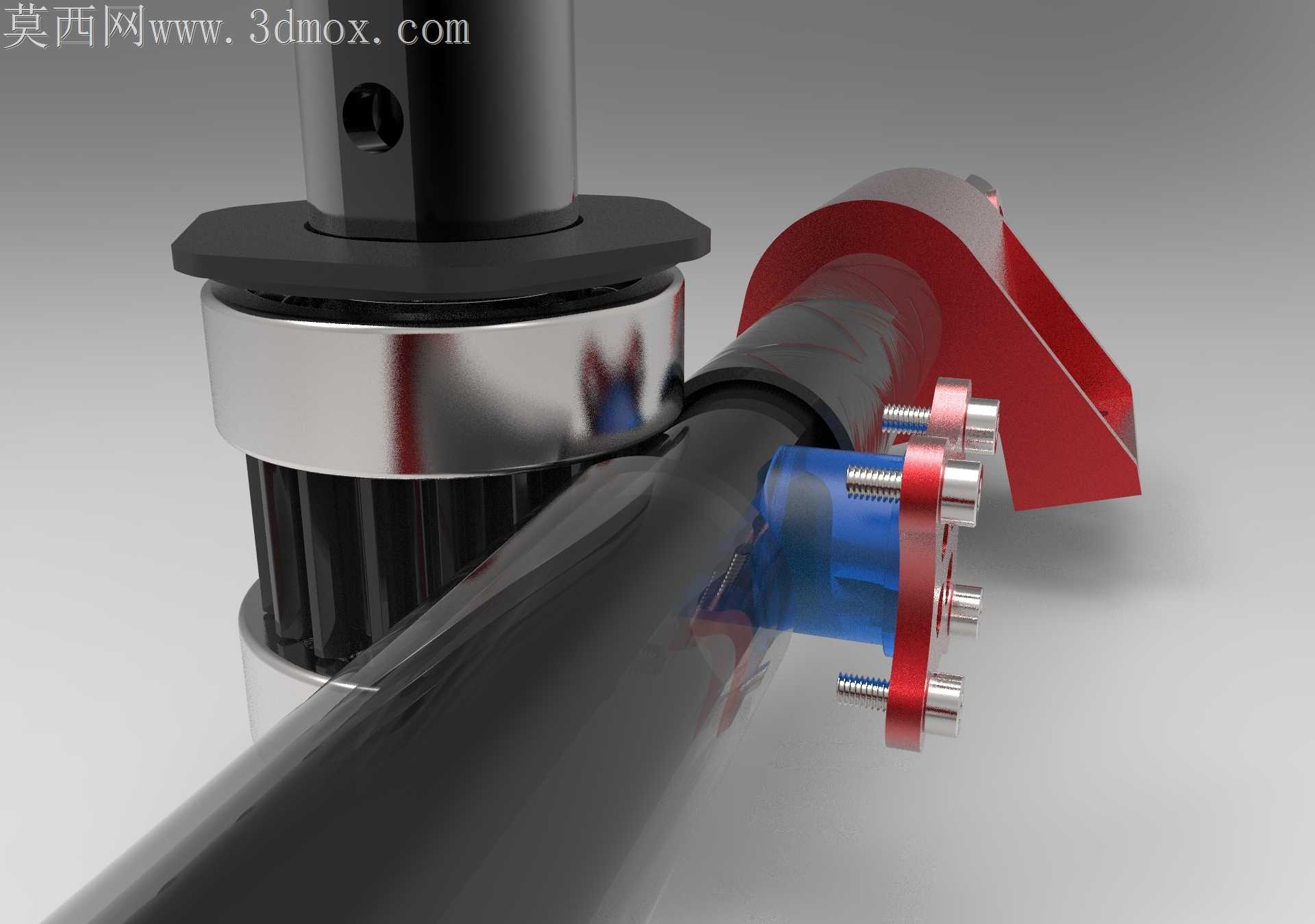

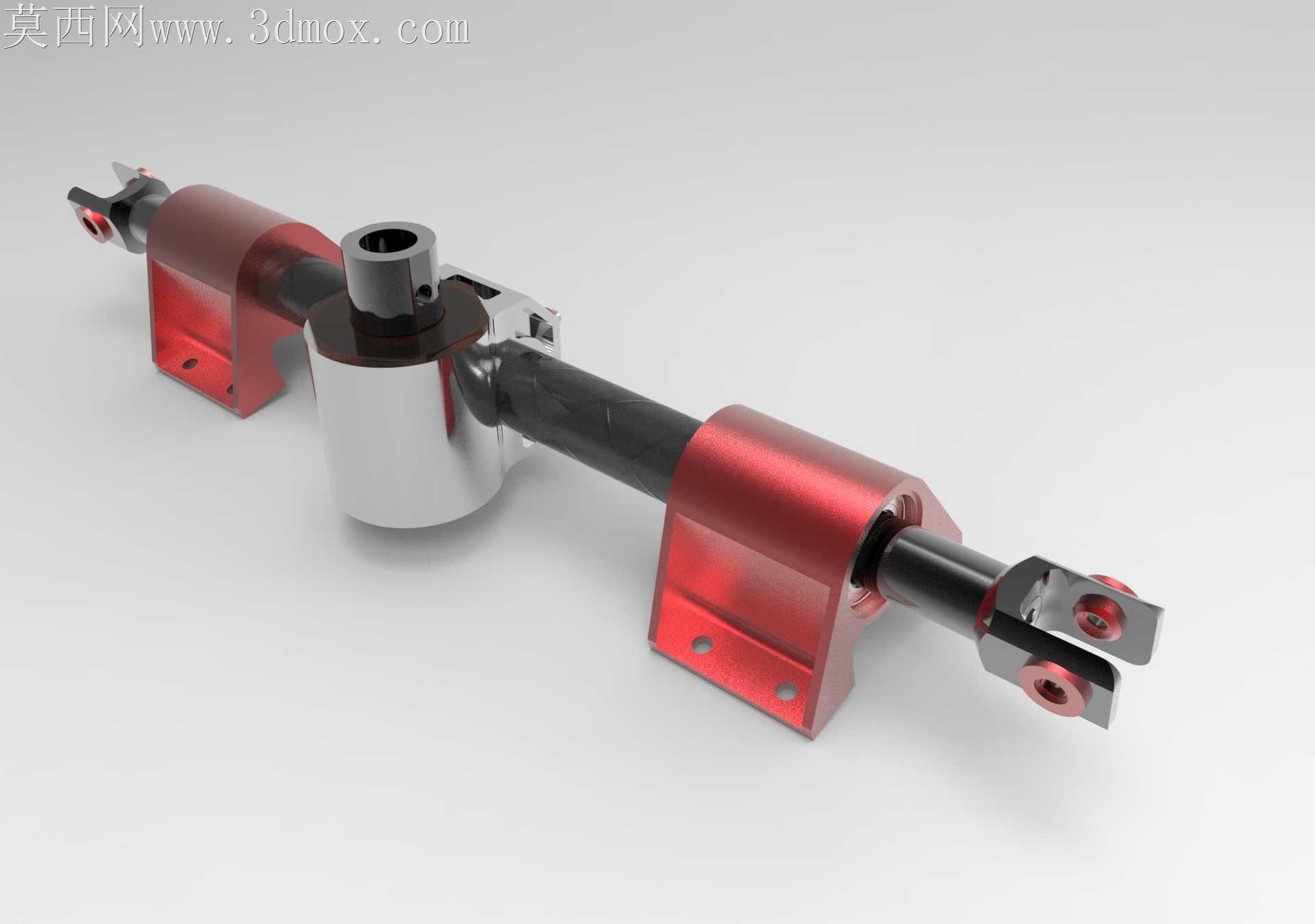

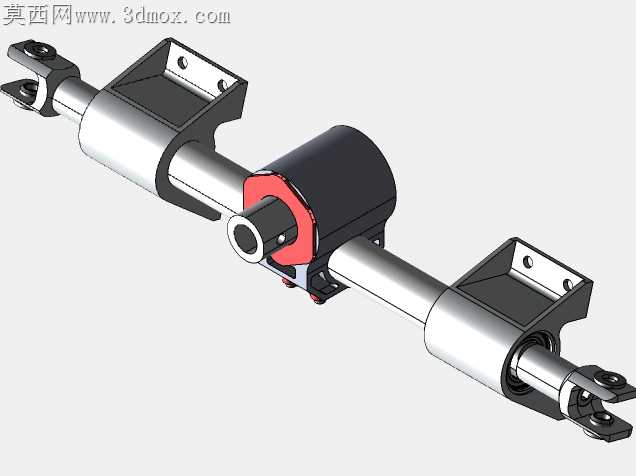

量产车型转向系统的齿条装配环节，常因支撑座同轴度偏差出现转向卡滞、异响问题，这套转向齿条结构在支撑座的安装基准设计上做了针对性调整。两个红色阳极氧化的铝合金支撑座，安装面预留了0.02mm的刮研余量，现场装配时可根据车架安装位的实际平面度做微量修配，避免硬锁紧带来的轴系别劲问题。齿条与小齿轮的啮合位置没有采用常规的刚性压块定位，中间的银色壳体内部预留了碟簧安装腔，可通过端盖调整预紧力，既能抵消齿轮齿条长期磨损产生的啮合间隙，又能在车轮受到路面冲击时提供缓冲余量，避免反向冲击力直接传递到转向柱造成打手问题。齿条端部的球头连接座做了分体式设计，锁紧螺套与球头销的接触锥面做了1:10的锥度配合，相比直螺纹连接，锥面定位能消除螺纹配合间隙，转向响应的虚位可控制在0.5度以内，同时螺套侧面的紧定螺钉孔采用了斜向开孔设计，锁紧时螺钉能顶在螺套的退刀槽位置，不会损伤齿条杆身的加工表面。中间壳体的出线位置做了弧形过渡倒角，转向角传感器的线束可顺着倒角弧度固定，避免转向全行程时线束被壳体棱角磨破绝缘层。支撑座的轴承安装位采用了台阶孔设计，外侧的密封圈槽比常规结构深0.3mm，可容纳双层防尘密封圈，车辆在泥泞、涉水路段行驶时，泥水不会渗入轴承位置造成卡滞。齿条杆身的表面处理没有采用常规的镀铬工艺，对应轴承配合的位置做了高频淬火处理，硬度达到HRC58-62，非配合段做了发黑防锈处理，既能满足耐磨要求，又能控制整体加工成本。转向限位块的位置没有直接做在齿条杆身上，而是在支撑座内侧加装了可拆卸的尼龙缓冲块，长期使用磨损后只需更换缓冲块，无需更换整根齿条，售后维修成本可降低60%以上。球头销的防尘罩采用了卡箍式固定结构，相比传统的扎带固定，卡箍的压紧力更均匀，低温环境下不会因为橡胶收缩出现密封失效问题。
