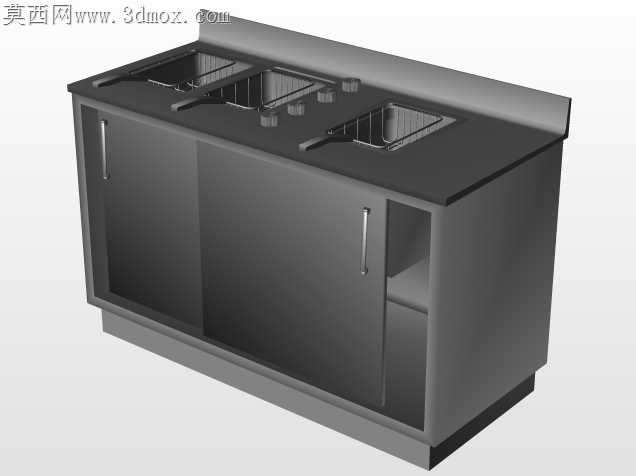

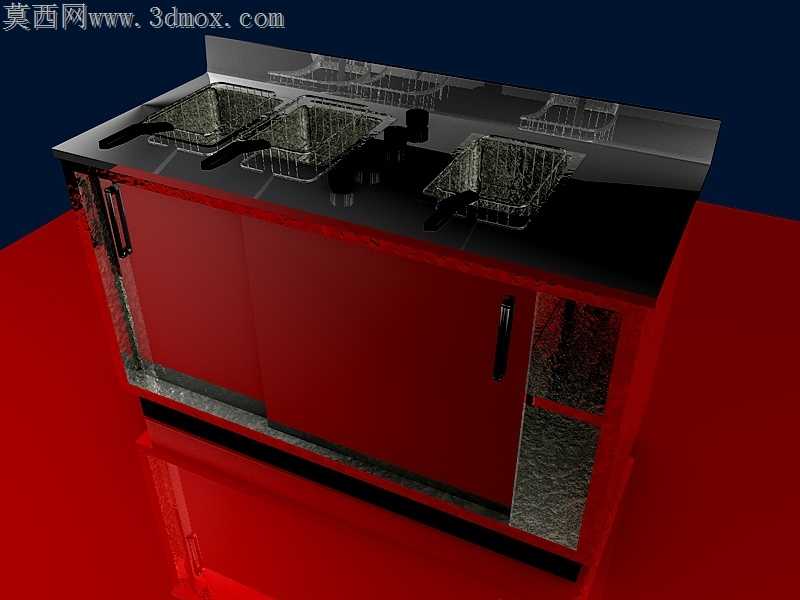

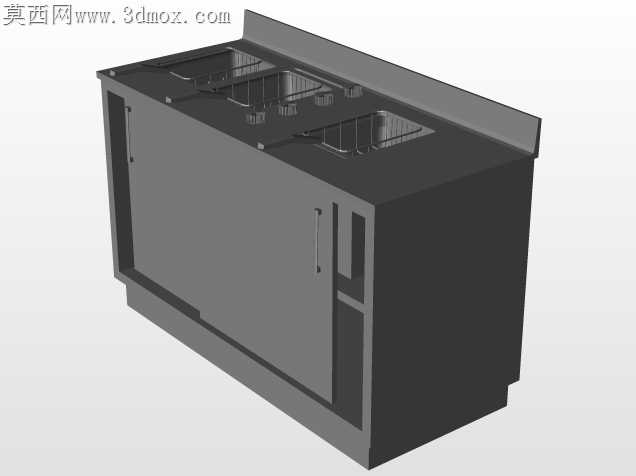

商厨双缸电炸炉连储物柜结构设计

商用后厨常年处于高湿、高油雾、地面易积水的工况，常规落地厨柜用不了半年就会出现柜门变形、台面渗油、炸篮滑轨卡滞的问题，这款商厨炸柜的结构设计从加工适配的角度做了不少针对性调整。台面采用整板折弯无拼接结构，折弯处预留了2mm的排油坡度，炸炉嵌装位周边做了5mm高的一体挡油边，不用额外打玻璃胶密封，从根源避免油液渗进柜体内部腐蚀板材，加工时只需要一次数控折弯成型，不用后续焊接打磨挡边，减少了焊缝藏污纳垢的隐患。柜体侧板和背板采用卡扣式拼接，不用外露螺丝固定，每块拼接板的折边都做了15mm的叠边咬合，加工时激光切割直接带出卡扣位，组装时对准压合就能完成柜体拼接，比传统螺丝连接少了近30个钻孔工序，也避免了螺丝孔位长期接触油污水渍生锈松动的问题。柜门采用双层不锈钢夹隔热棉结构，门板折边做了全包边处理，没有裸露的板材切口，加工时折边处预留了0.3mm的公差余量，配合隐藏式尼龙铰链，开关门不会出现金属摩擦异响，哪怕长期受灶台高温烘烤，门板也不会因为热胀冷缩出现卡滞关不严的情况。台面上的炸篮挂架没有采用焊接固定，而是做了快拆式的挂耳结构，挂耳直接卡进台面上预冲的定位孔里，日常清理时可以直接取下挂架和炸篮，不用费劲清理焊接缝隙里的积油，加工时也省了焊接、打磨焊道的工序，挂耳磨损后单独更换即可，不用整体更换台面。柜体底部预留了100mm的调高支脚安装位，支脚采用不锈钢外包尼龙的材质，接触地面的部分做了防滑纹路，后厨地面不平时可以单独调整每个支脚的高度，保证台面水平避免炸炉里的热油倾斜溢出，加工时只需要在柜体底板预冲四个安装孔，不用额外焊接支脚固定座，减少焊接变形的概率。台面和柜体的连接采用隐藏式拉铆结构，从柜体内部打拉钉固定，台面表面没有任何外露的固定件，擦拭台面时不会有边角勾住清洁抹布，油污水渍一擦即净，加工时拉铆位提前做了沉台处理，拉钉头完全埋入板材内部，不会出现凸起刮手的问题。柜体内部的储物空间做了分层隔板预留位，隔板采用可抽拉的不锈钢格板，不用时可以直接取下，方便存放不同尺寸的后厨物料，隔板支撑位采用一体冲压的凸台，不用额外安装支撑条，减少了配件数量也降低了加工组装的复杂度。
