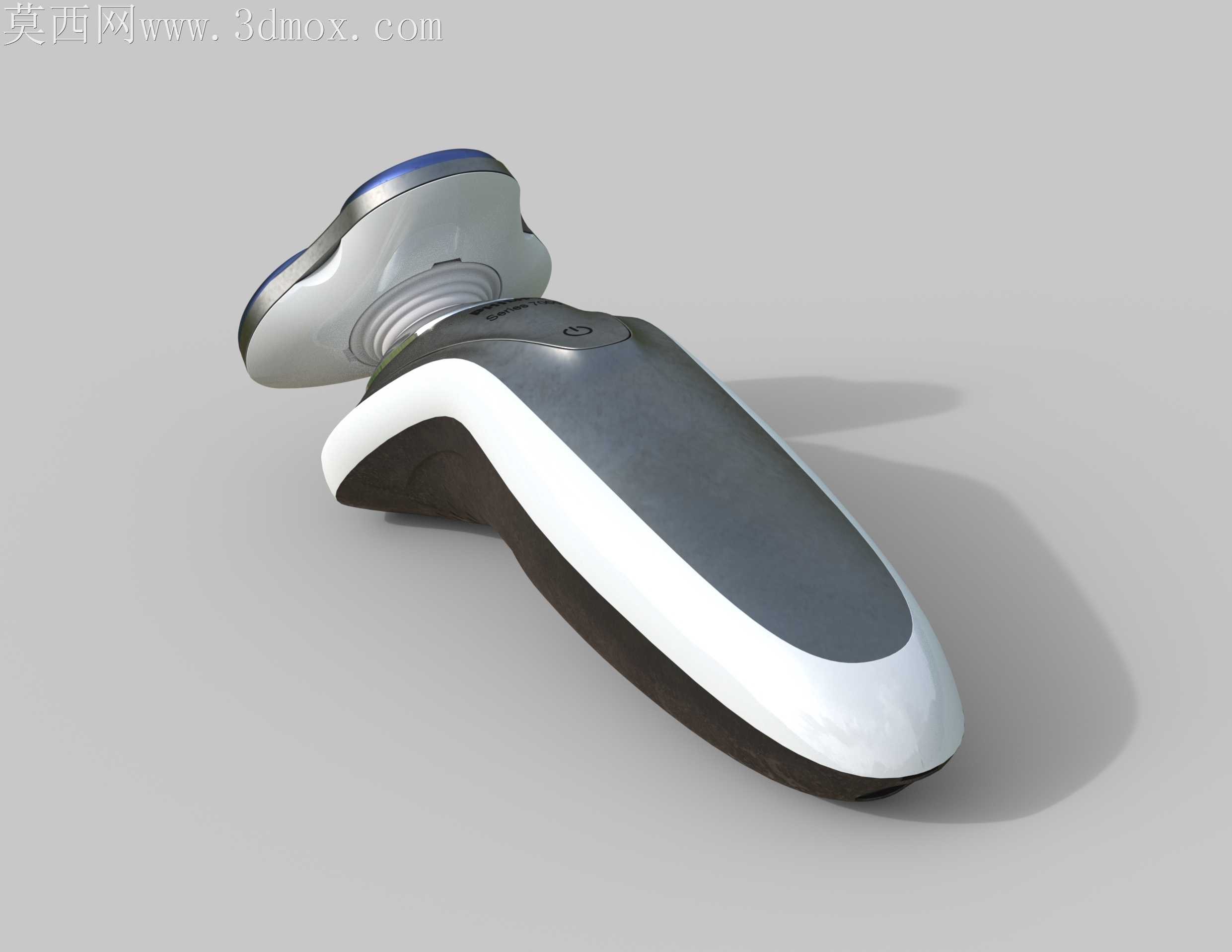

飞利浦三头电动剃须刀精细外观结构设计

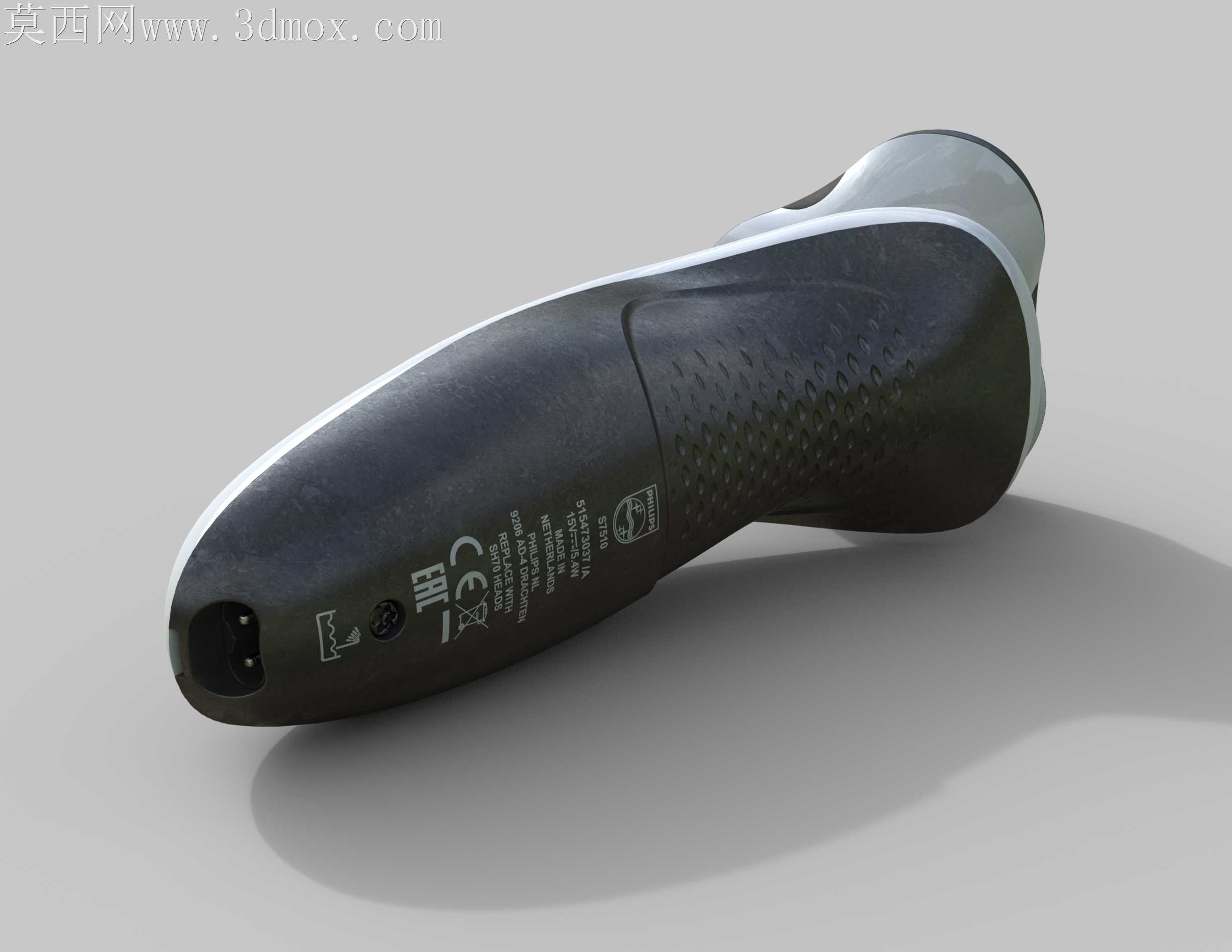

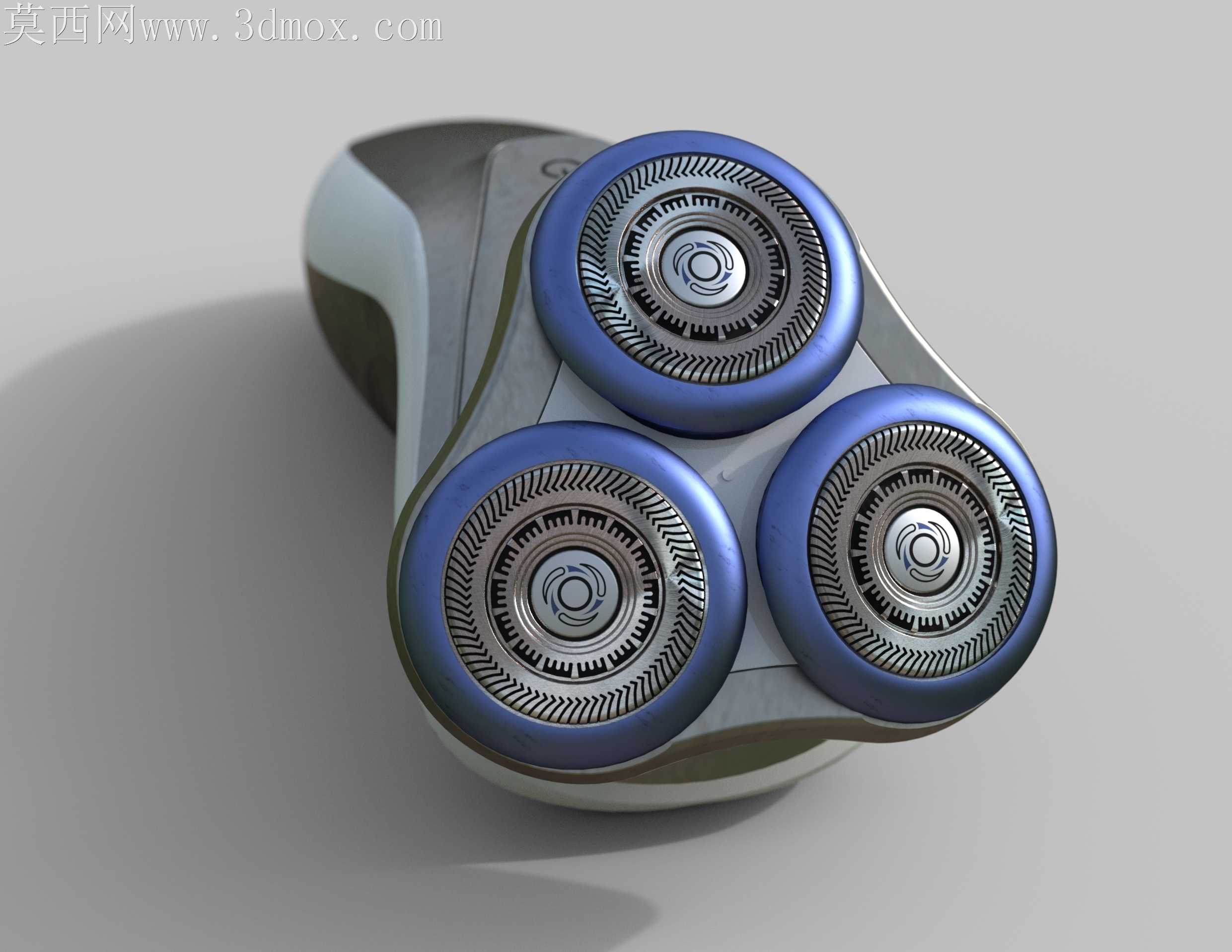

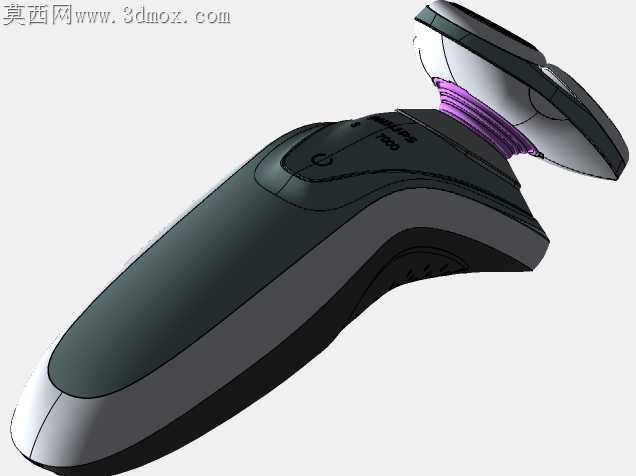

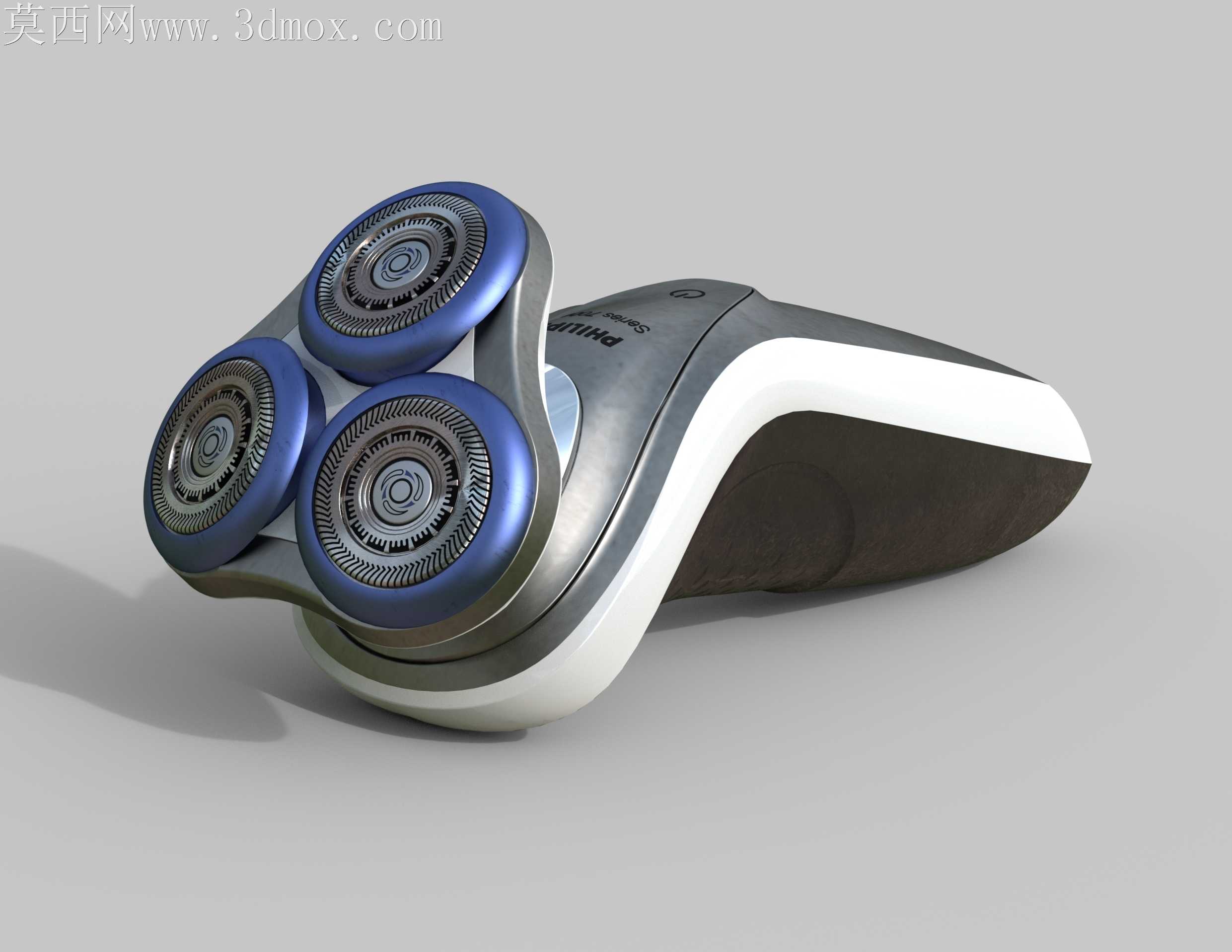

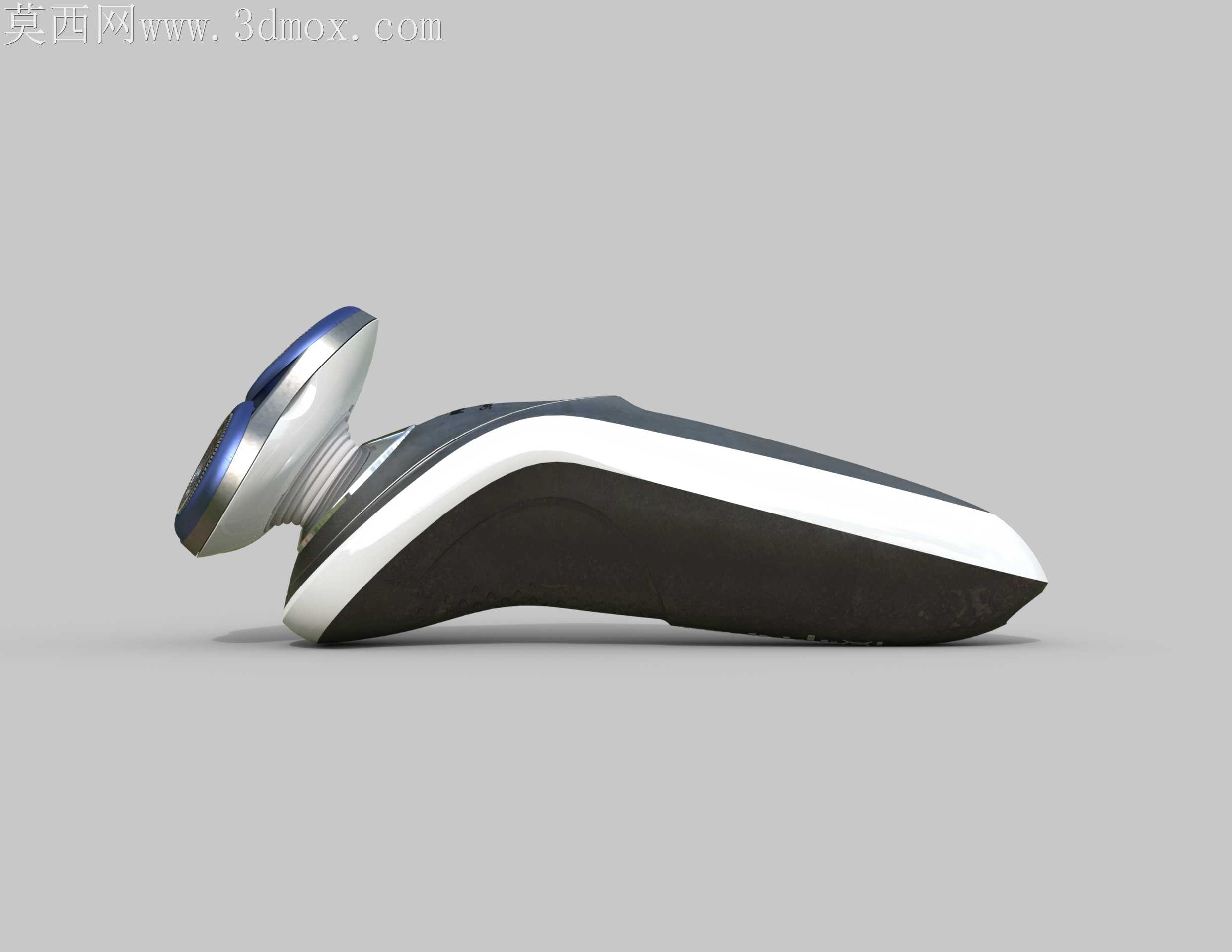

手持个护电器的曲面壳体加工，最容易出现的问题就是分型线错位与握持区防滑材质的贴合翘边，这款三头剃须刀的曲面设计刚好把这些加工端的隐患提前在数模阶段做了规避。刀头组的三个圆形刀网安装座，没有采用常见的共面排布，而是顺着面部轮廓的弧度做了12度的倾角差，每个刀座的定位止口都做了0.15mm的公差预留，既保证刀网浮动时不会和上盖发生剐蹭，也能让注塑成型后的刀座装配时不用额外修配就能卡入到位。机身的主曲面不是单一的顺滑弧面，握持区的内凹弧度刚好贴合成年男性手掌虎口的自然曲线，曲面过渡的G2连续做的很克制，没有为了视觉效果做过陡的拔模角度，壳体注塑时不会出现侧壁粘模的问题，防滑软胶的包覆边界沿着曲面曲率变化最缓的位置走线，软胶和硬胶结合的位置做了0.2mm的嵌槽，二次注塑时软胶不会溢到硬胶外观面，省去了后续人工修除溢边的工序。刀头和机身连接的转轴位置，曲面做了渐消处理，没有突兀的棱角，既避免了使用时硌到下颌皮肤，也让这个位置的壳体壁厚保持均匀，不会因为壁厚差过大导致注塑时出现缩痕。机身侧面的装饰条嵌槽深度控制在0.8mm，装饰条装配后和主壳体的面差控制在0.05mm以内，手指滑过的时候不会有明显的台阶感。刀网外圈的蓝色装饰环，曲面做了微小的倒扣角度，装配时靠塑料自身的弹性卡入刀座，不需要额外打胶固定，后期拆解维护刀网的时候也不会损坏装饰件。渲染阶段的材质调试也贴合实际加工的材质表现，金属刀网的拉丝纹理顺着刀网的圆周方向排布，没有出现纹理拉伸变形的问题，软胶握持区的哑光粗糙度设置在1.2μm，和实际TPE软胶的触感表现一致，机身亮面区域的反光强度做了压低处理，不会出现过于刺眼的高光，还原真实塑料壳体的半哑光质感。整个数模的曲面拆分完全顺着加工分型的逻辑走，没有为了造型做无法落地的异形曲面，每个曲面的曲率变化都兼顾了注塑拔模、装配定位、使用触感的多重需求，哪怕是刀头底部和机身衔接的缝隙，也做了均匀的0.3mm间隙设计，不会因为装配公差出现缝隙宽窄不一的问题。
