跨域两栖六旋翼无人载具结构设计

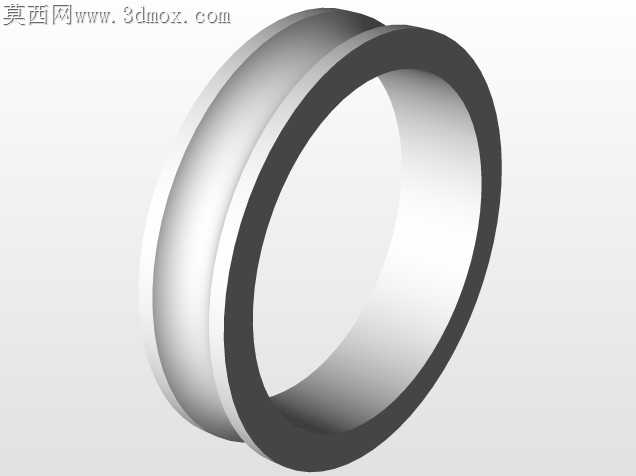

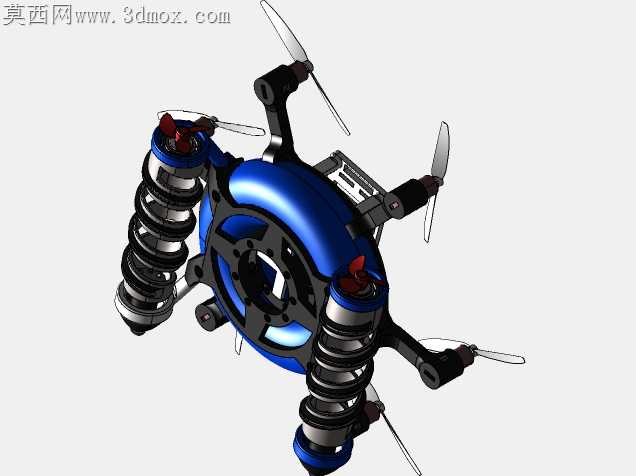

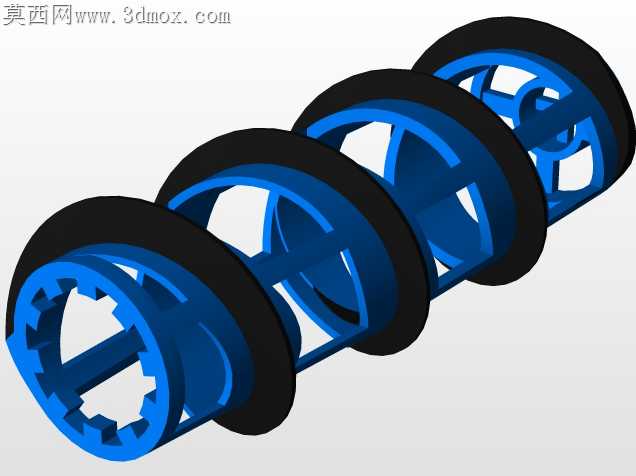

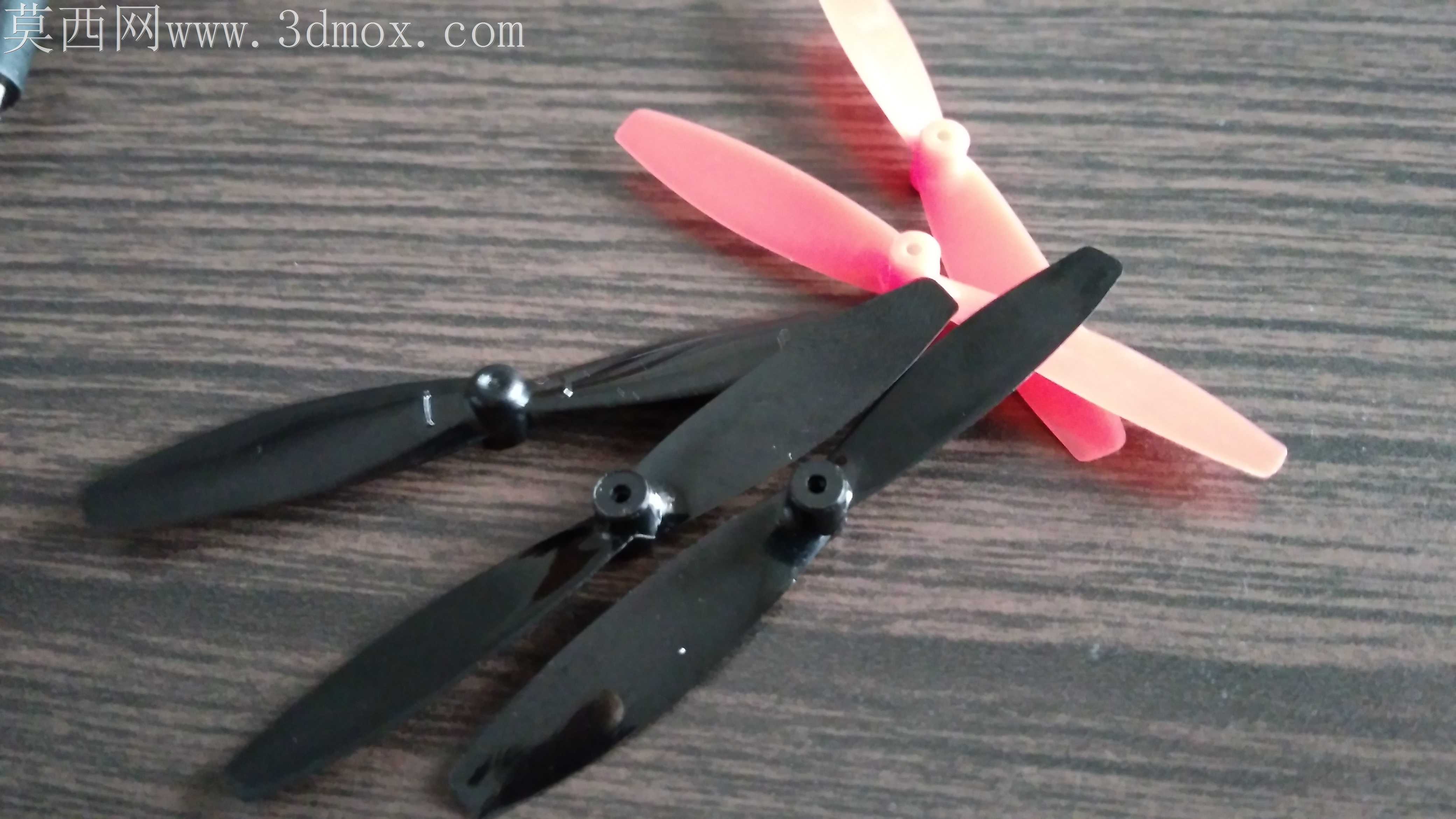

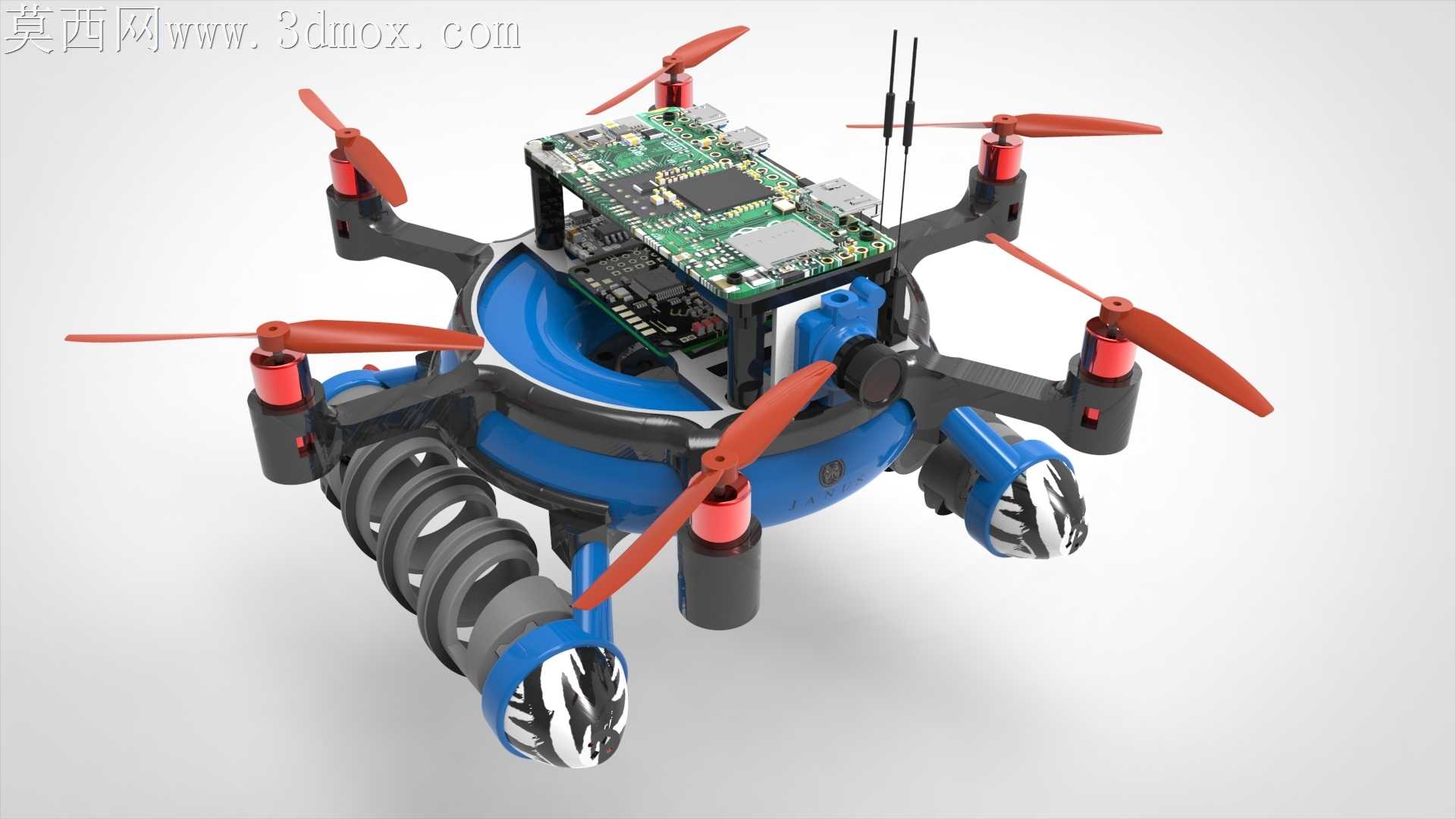

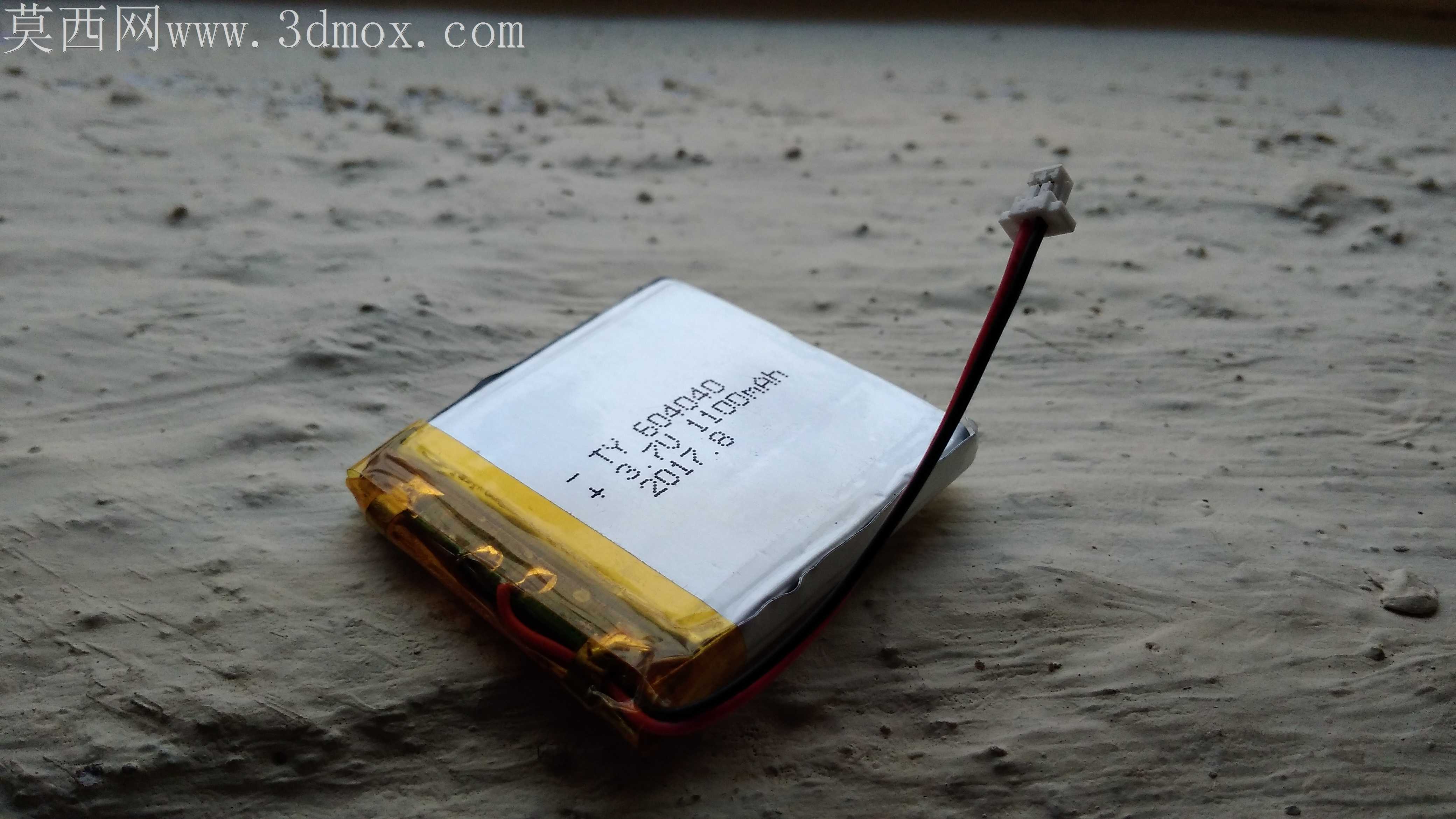

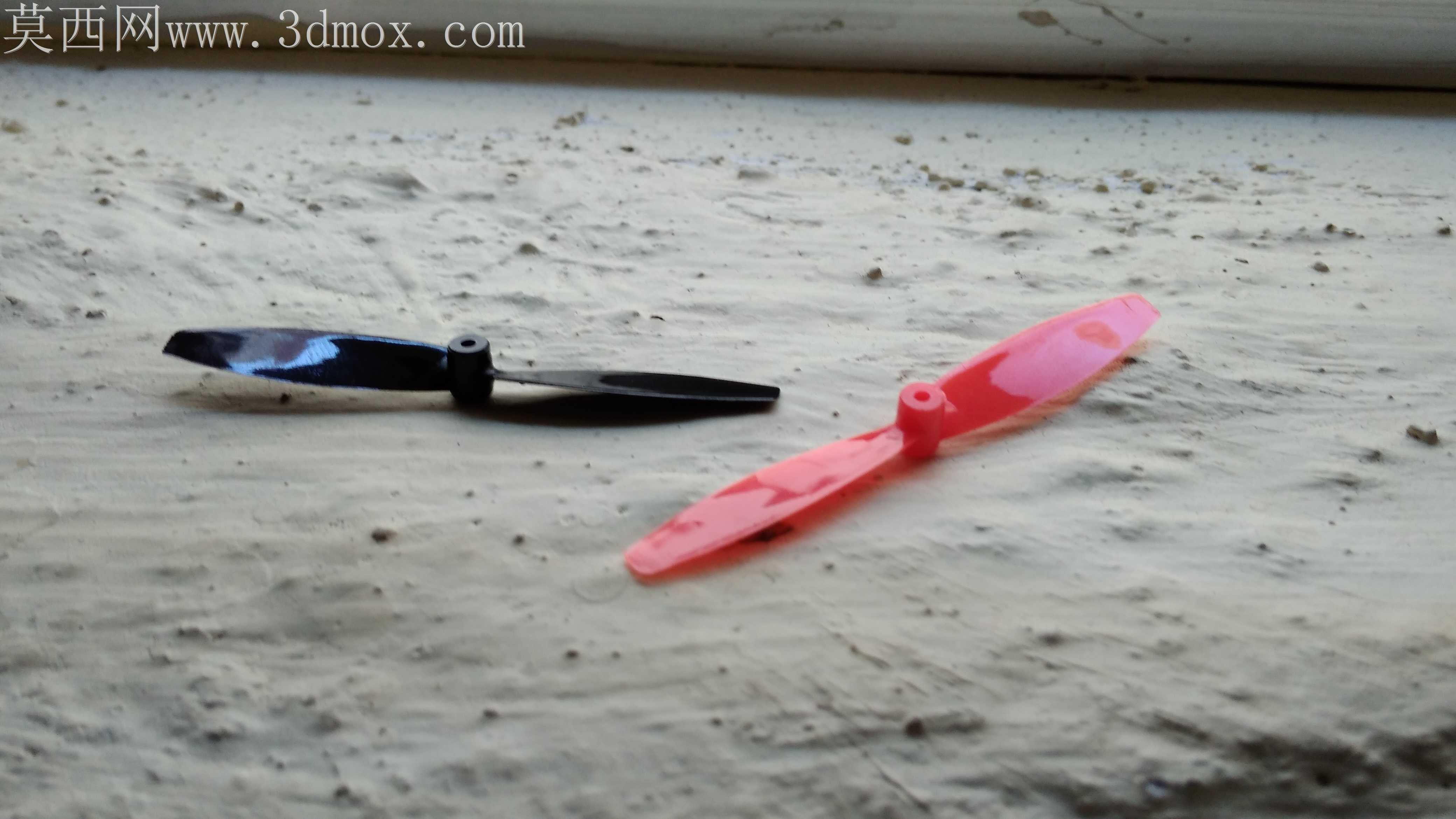

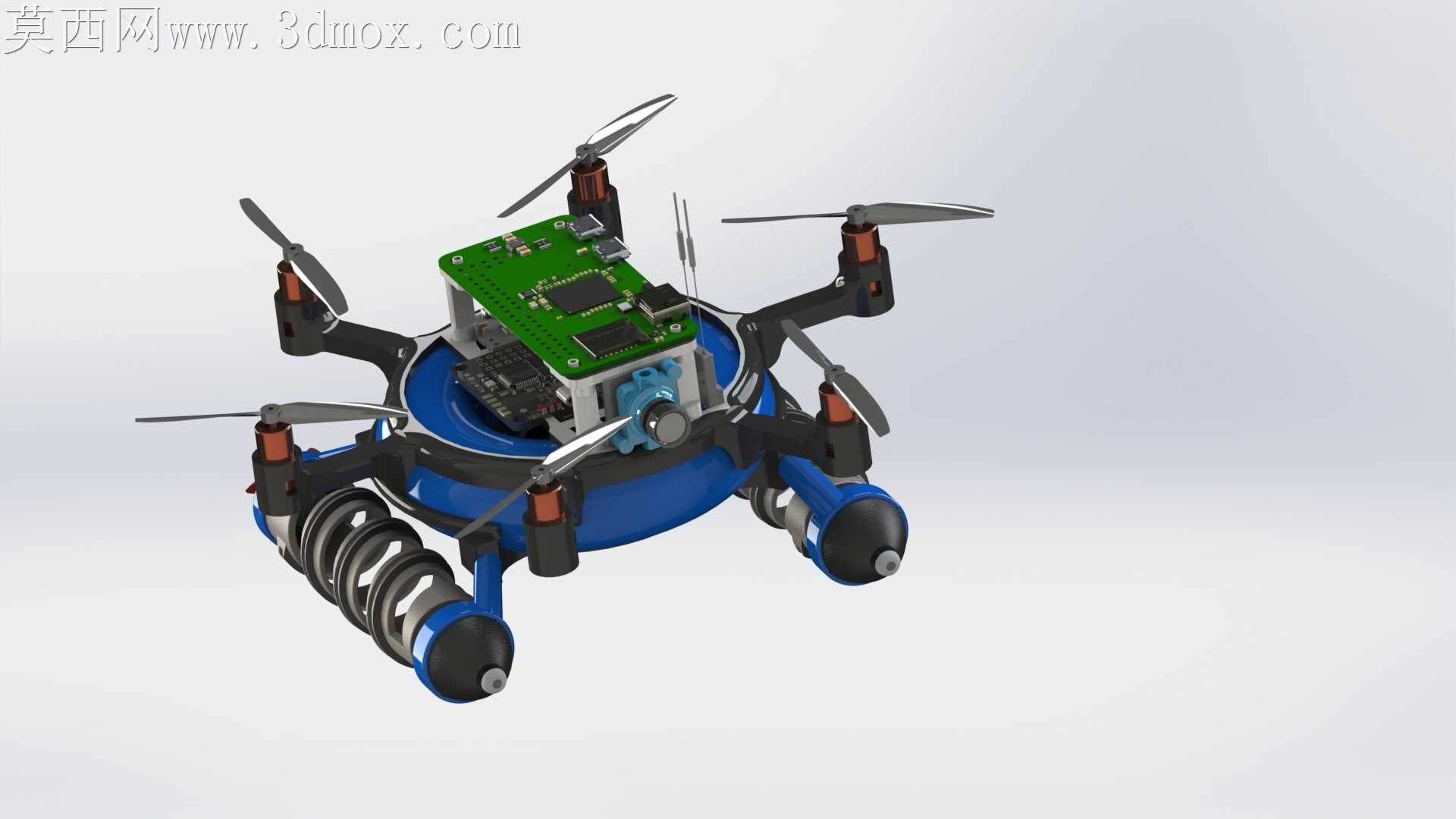

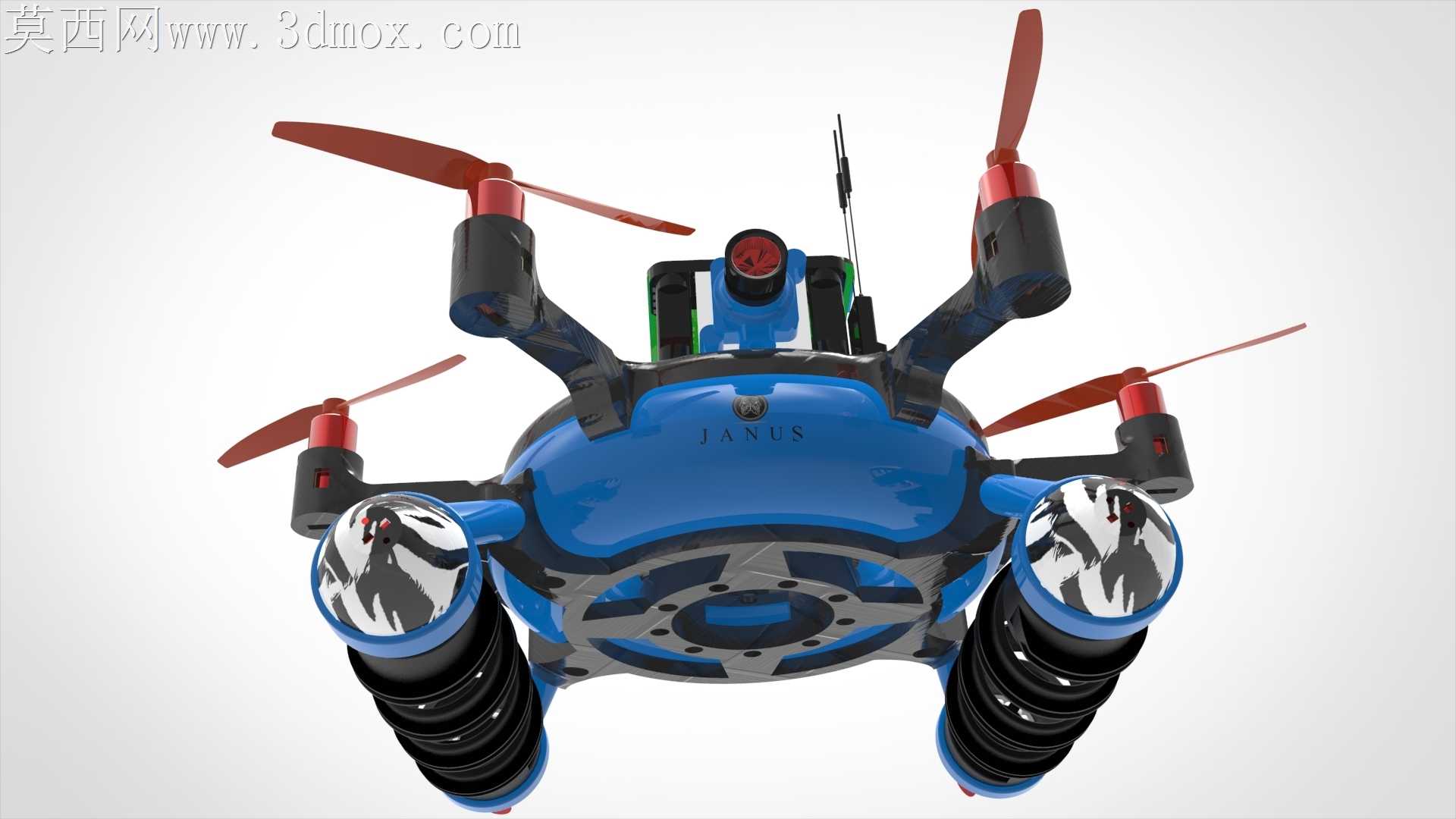

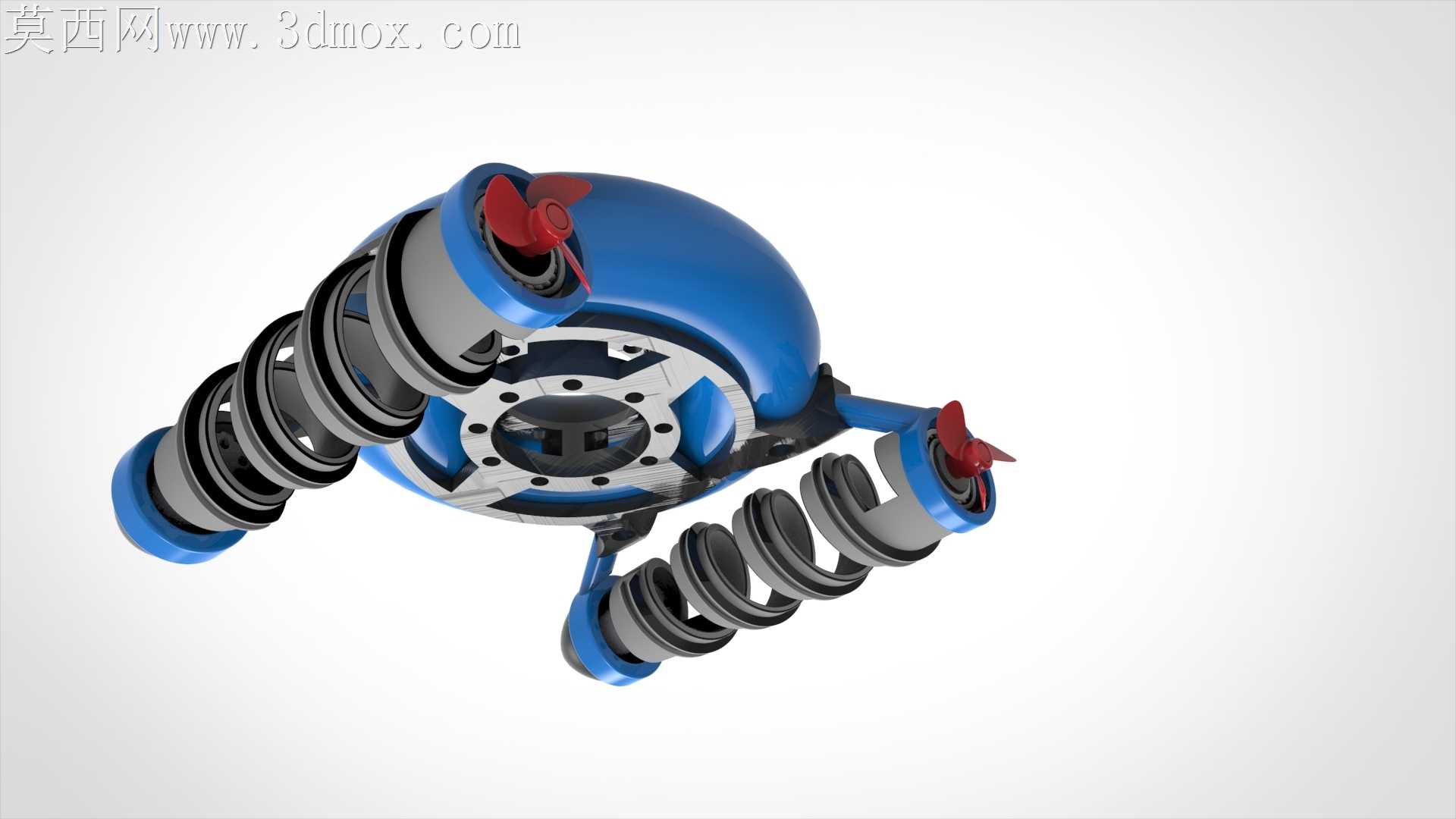

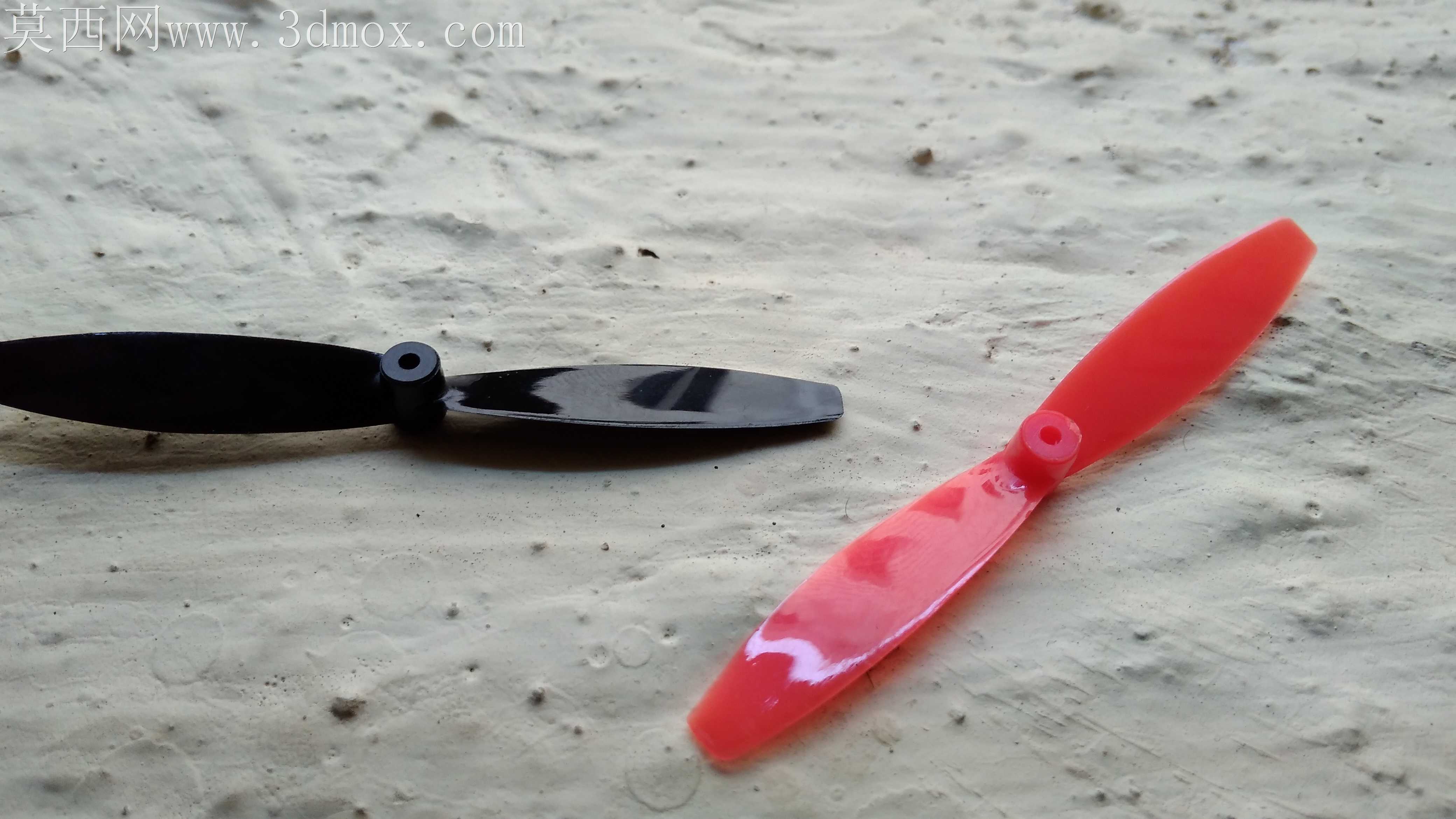

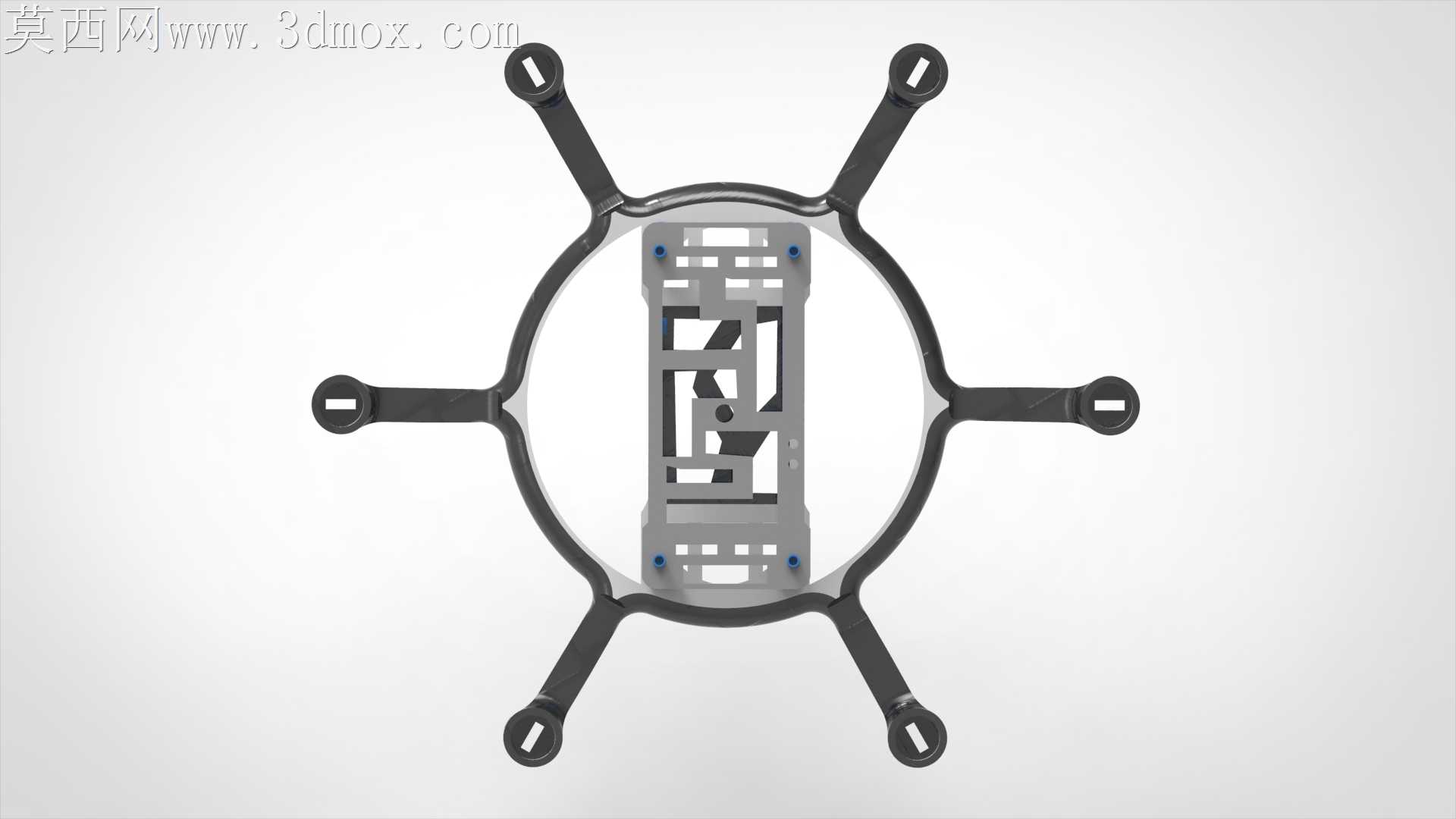

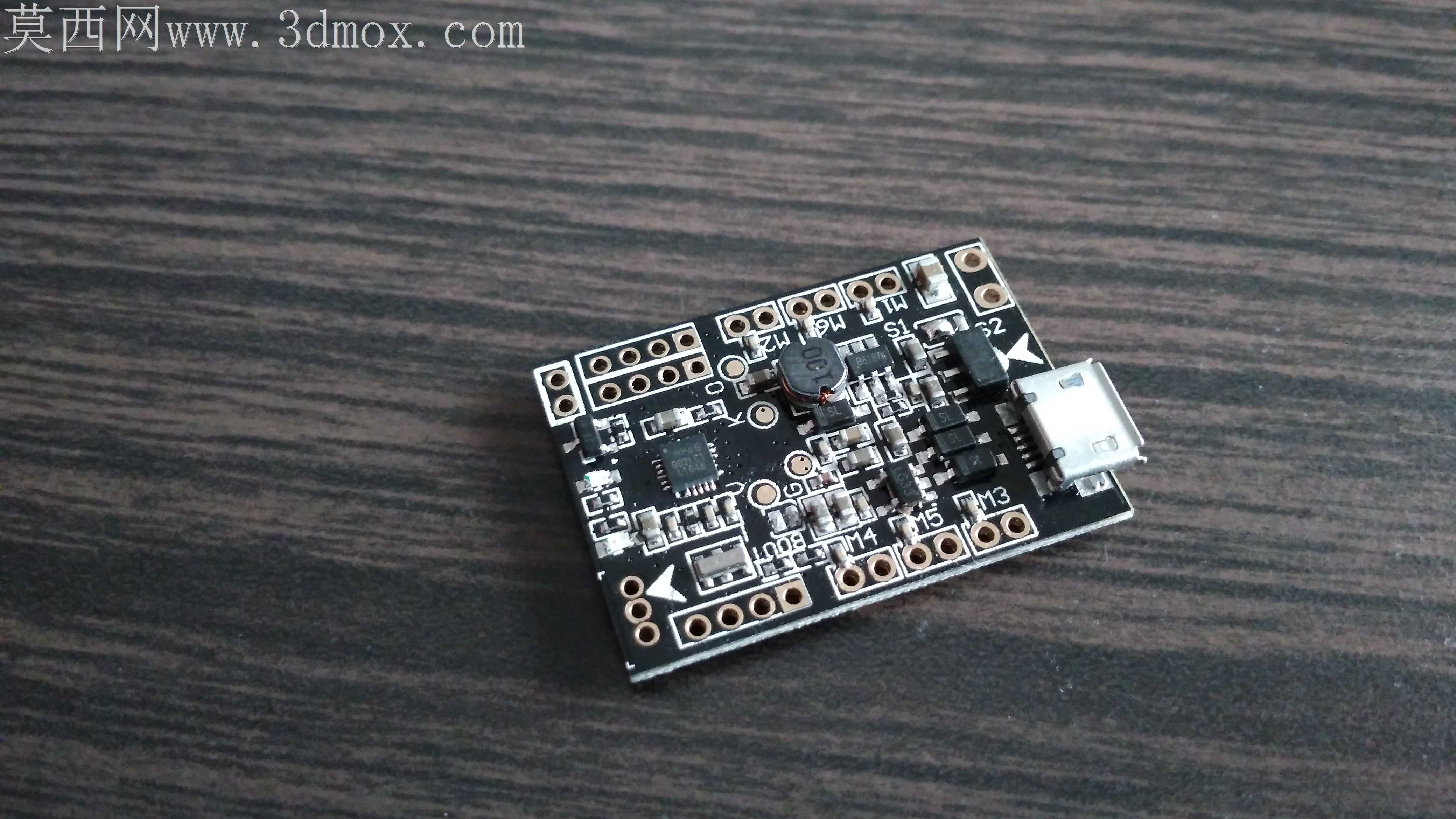

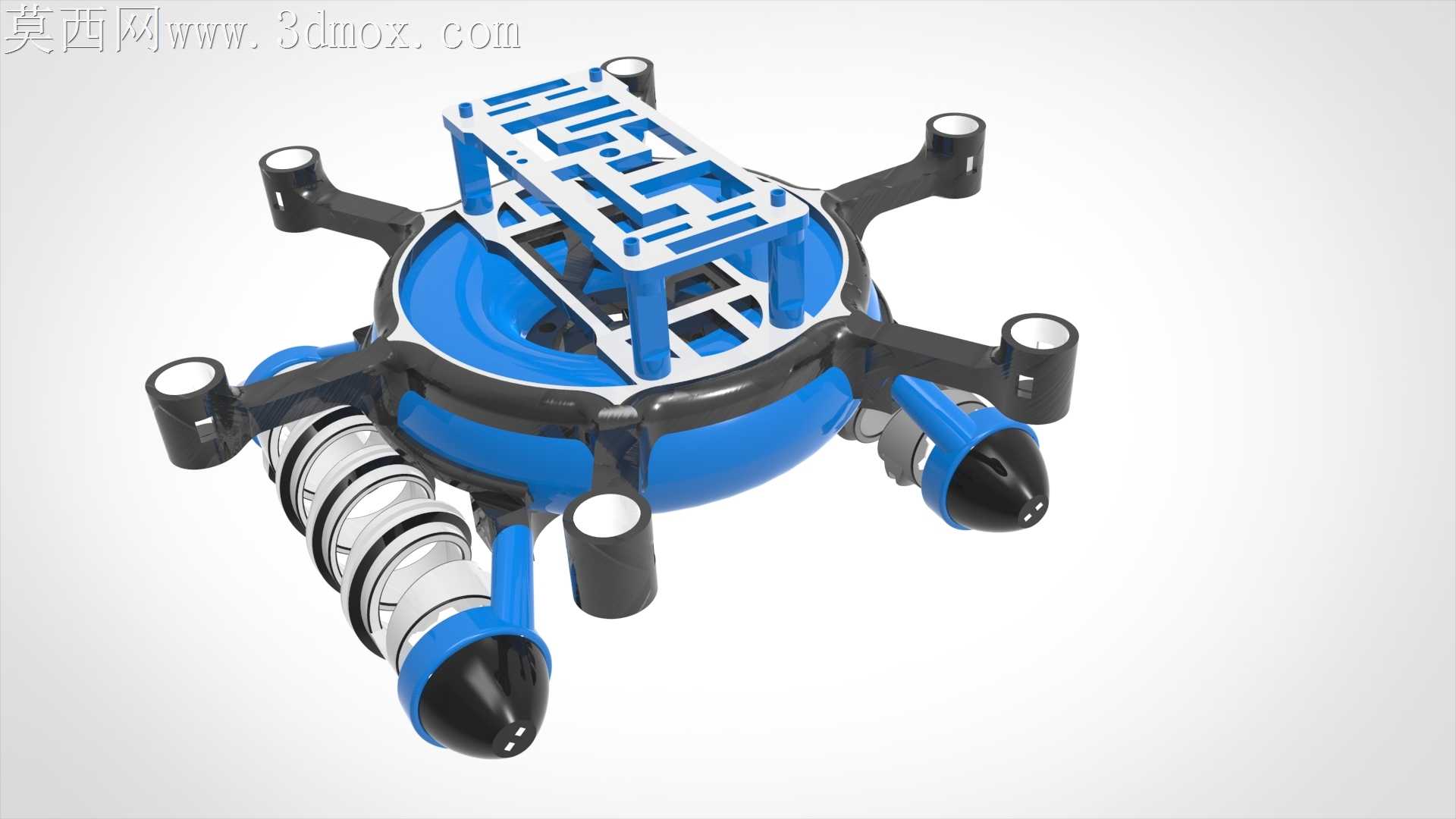

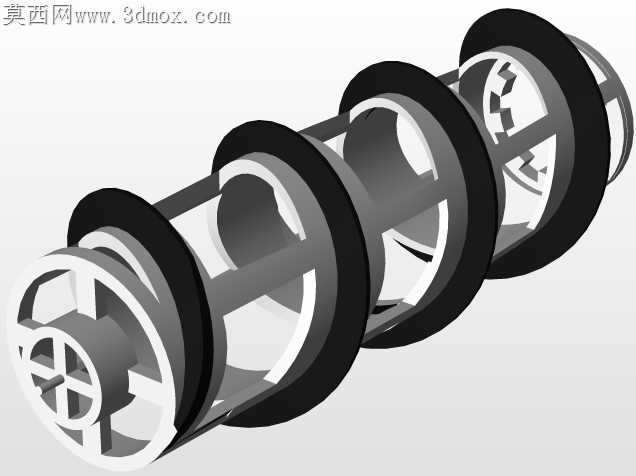

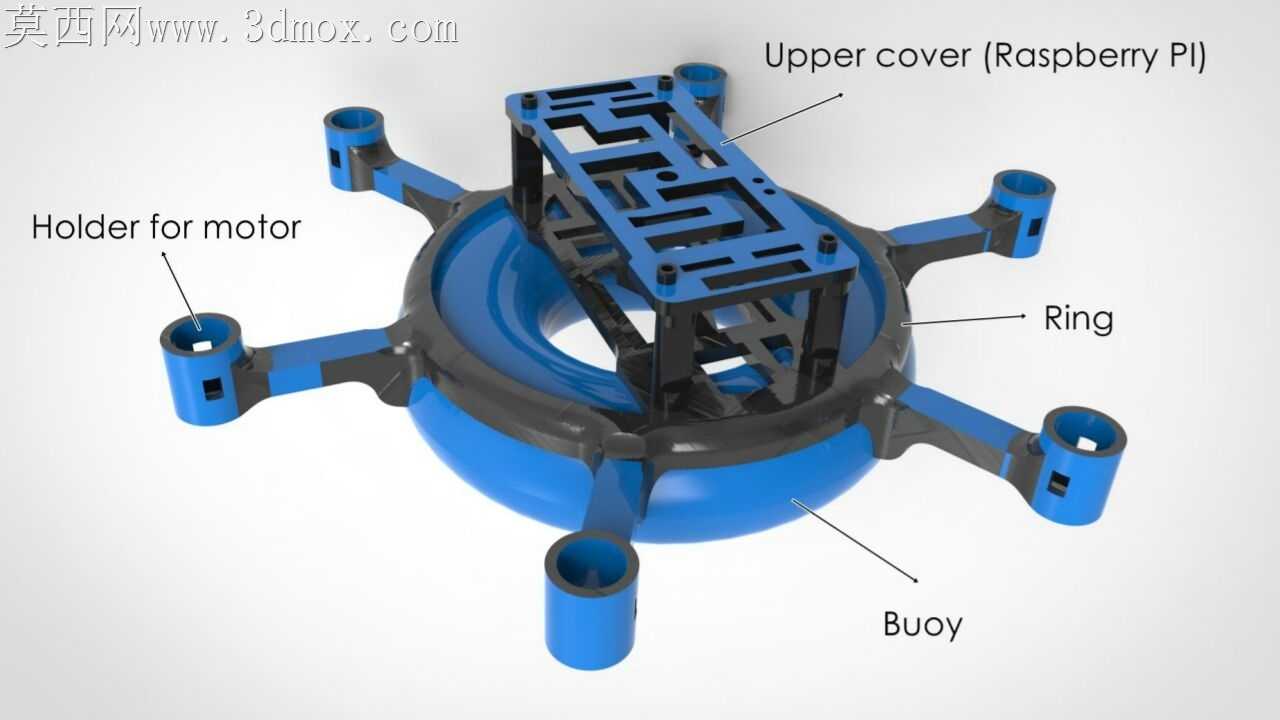

跨域作业的无人载具最容易在介质切换环节出问题，空中飞行要求整机极致轻量化，贴地行进又要扛住碎石磕碰、路面颠簸的冲击，水面漂浮还要兼顾密封性能，三个场景的需求天然存在矛盾，这套六旋翼结构的设计刚好在矛盾点上做了精准的取舍。机臂和中心舱的衔接位没有用常见的快拆卡扣结构，反而做了一体化的嵌合凸台，卡扣结构在反复的振动载荷下容易出现旷量，空中飞行时桨叶的高频振动会顺着旷量放大成整机共振，直接影响飞控的传感器精度，嵌合凸台配合径向锁紧的压环，能把机臂的连接公差控制在0.02mm以内，既抵消了桨叶转动带来的交变载荷，又不会因为过度追求刚性增加多余的结构重量。中心舱顶部直接裸露的核心电路板，不是为了省掉外壳的成本，而是考虑到跨域作业时的散热需求——空中飞行时高速气流直接扫过板卡上的功率元件，贴地行进时底部的密封舱把电池、动力分线板完全和外界隔绝，哪怕碾过浅水坑、扬起的灰尘灌进机臂缝隙，也碰不到核心的动力线路，上下分层的结构把散热和密封两个冲突的需求拆到了两个独立腔体里，不用额外加密封胶圈或者散热鳍片，就把两个问题都解决了。底部的行进轮组没有用常规的同轴直连结构，反而在轮组和机臂之间加了一段带阻尼的弹性缓冲结构，空中飞行时轮组自然垂在机臂下方，不会额外增加风阻，贴地行进时遇到路面凸起，缓冲结构能卸掉大部分冲击，不会把震动直接传到中心舱的飞控板上，连额外的减震阻尼球都省了。桨座的位置特意做了下沉式的嵌合设计，红色螺旋桨的根部完全卡进机臂顶端的定位槽里，不会因为炸机、磕碰就出现桨根断裂的问题，桨叶和电机轴的配合位留了0.1mm的间隙公差，既保证安装时能轻松对位，又不会在高速转动时出现偏心抖动。中心舱的蓝色环形壳体没有做复杂的曲面造型，所有的弧面都是等壁厚设计，不管是用3D打印做原型验证，还是后期开模做量产件，都能避免壁厚不均带来的缩水、变形问题，壳体边缘的所有转角都做了R2的圆角过渡，没有尖锐的直角应力集中点，哪怕落地时出现侧翻，冲击力也能顺着弧面分散开，不会出现壳体直接碎裂的情况。天线的固定位特意设在两个相对机臂的顶端，远离中心舱的功率电路，不会因为电调工作时的电磁干扰影响遥控信号的传输，哪怕在复杂的城市楼宇环境里飞行，信号也不会出现断连的问题。轮面的防滑纹理没有做夸张的深齿结构，浅纹路的设计既能在硬质路面上抓地行进，又不会在飞行时增加多余的风阻，毕竟跨域载具的核心是在不同场景里找到性能的平衡点，不是为了某一个场景的极致性能牺牲其他场景的实用性。
