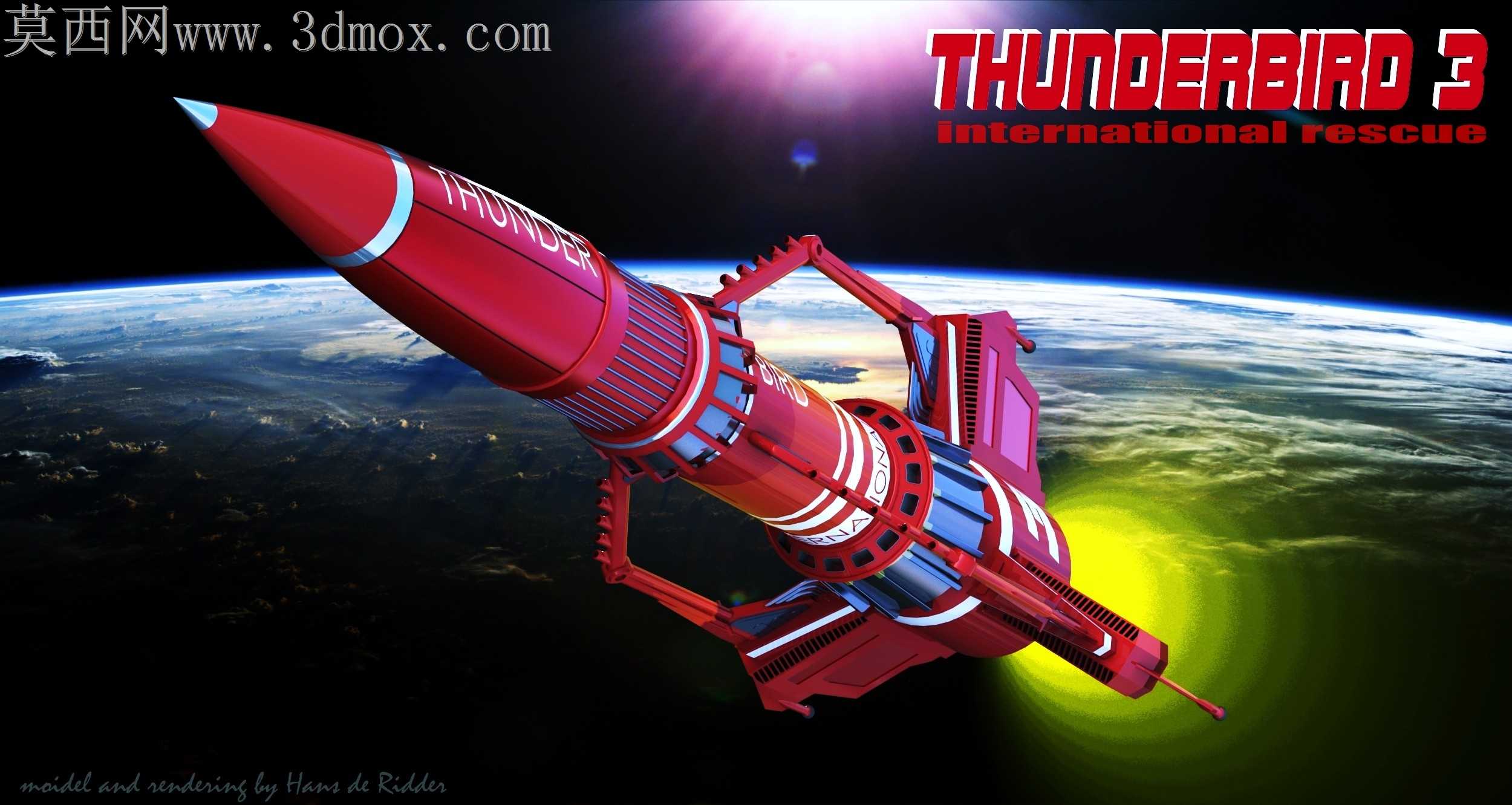

科幻风格雷鸟号运载火箭造型设计

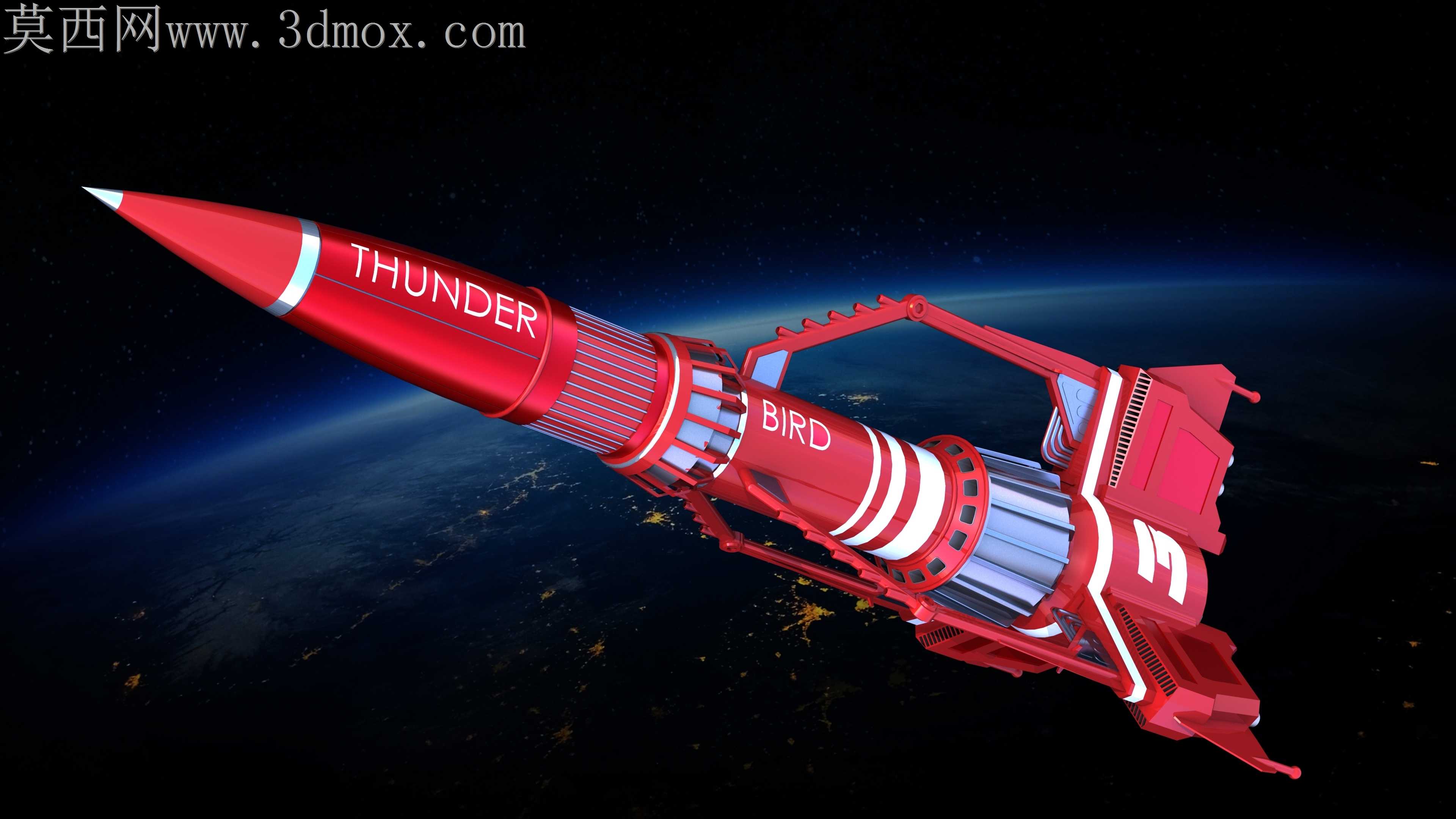

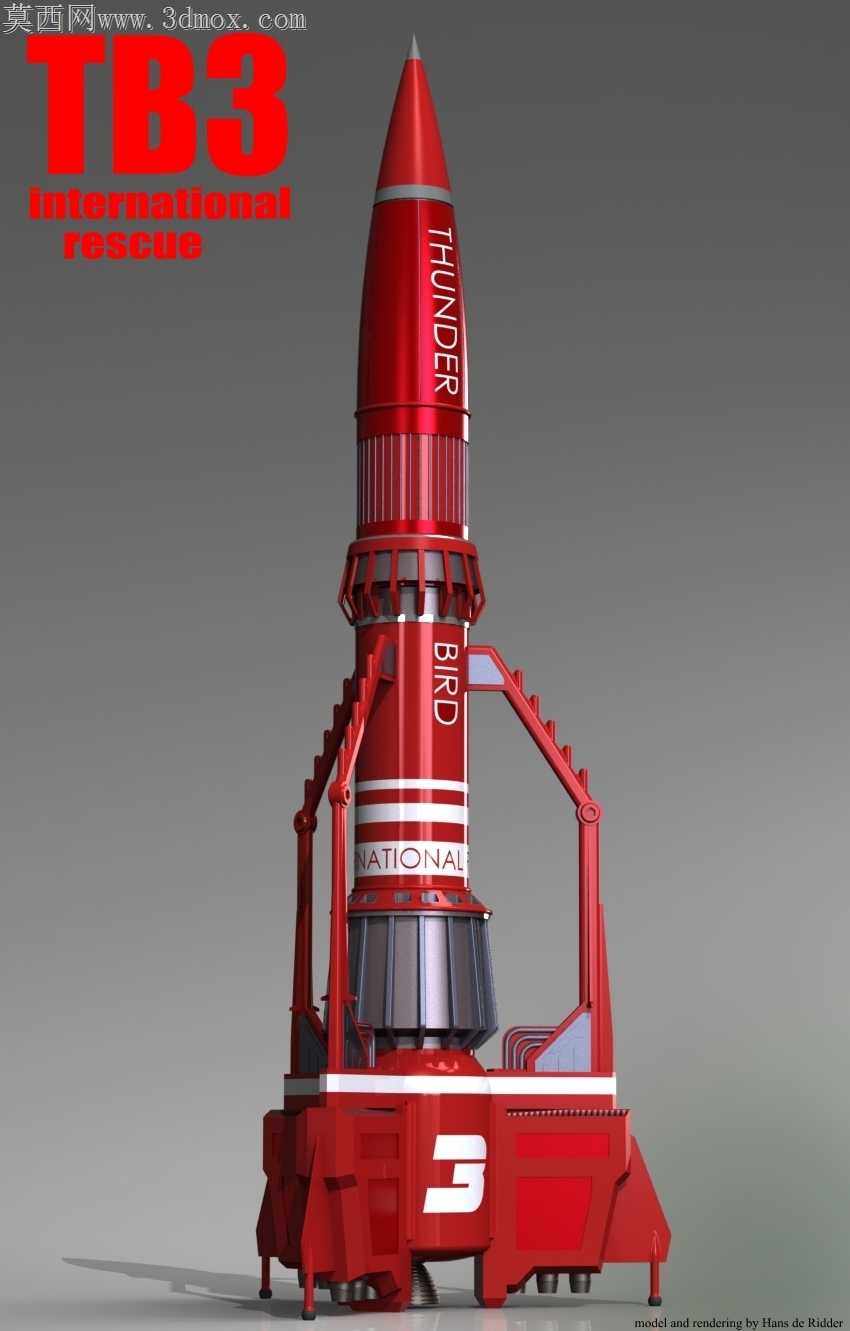

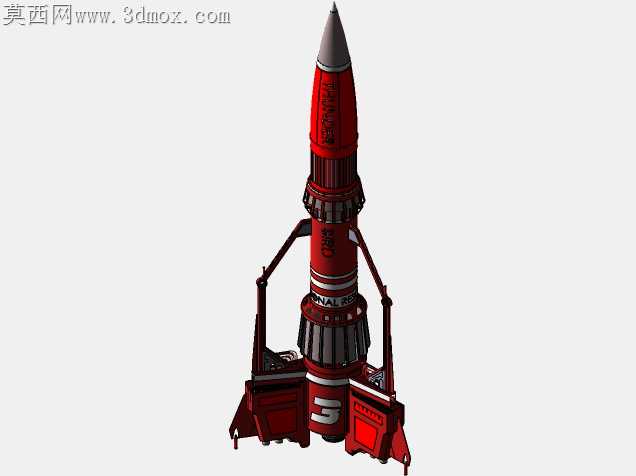

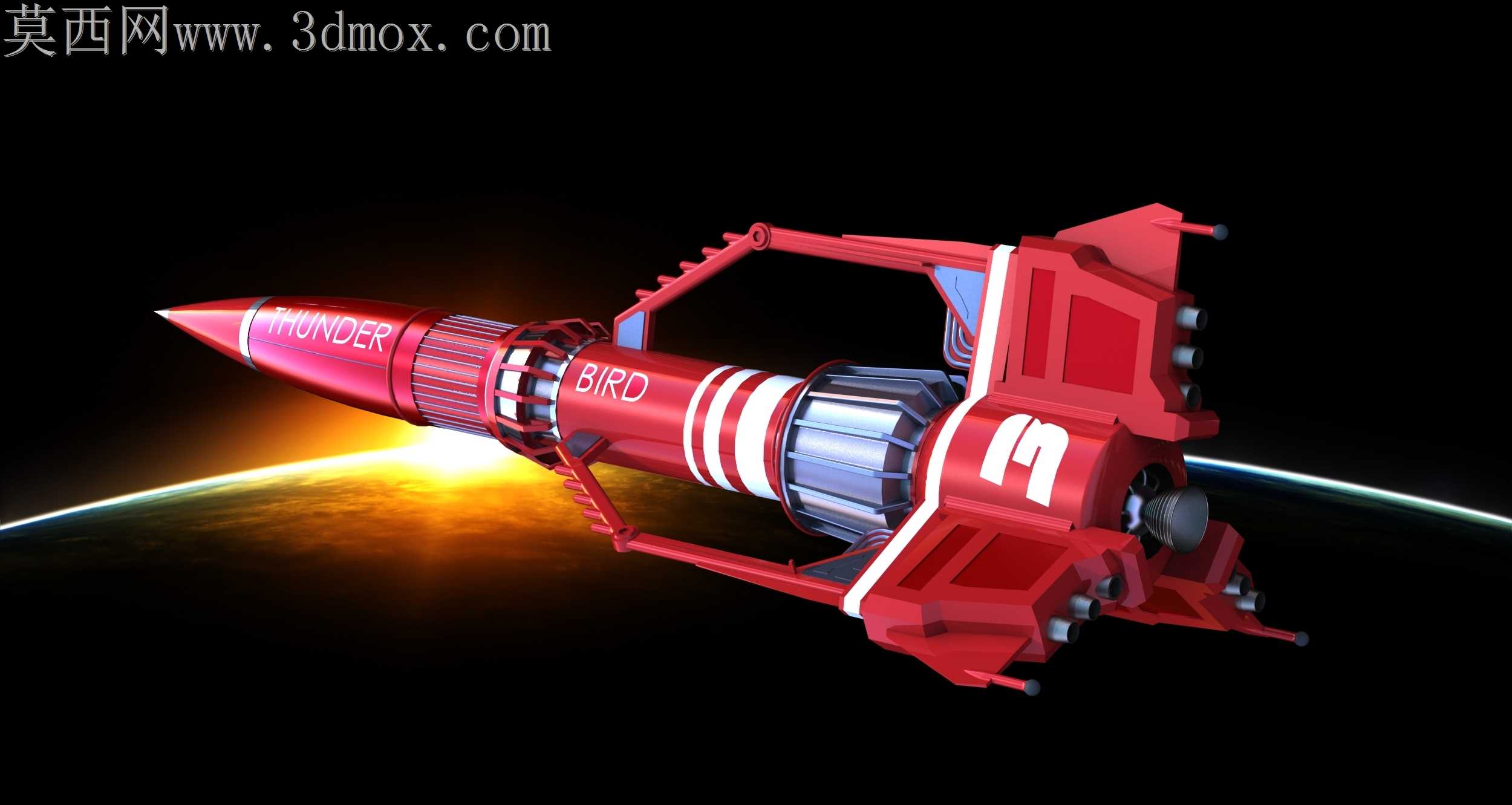

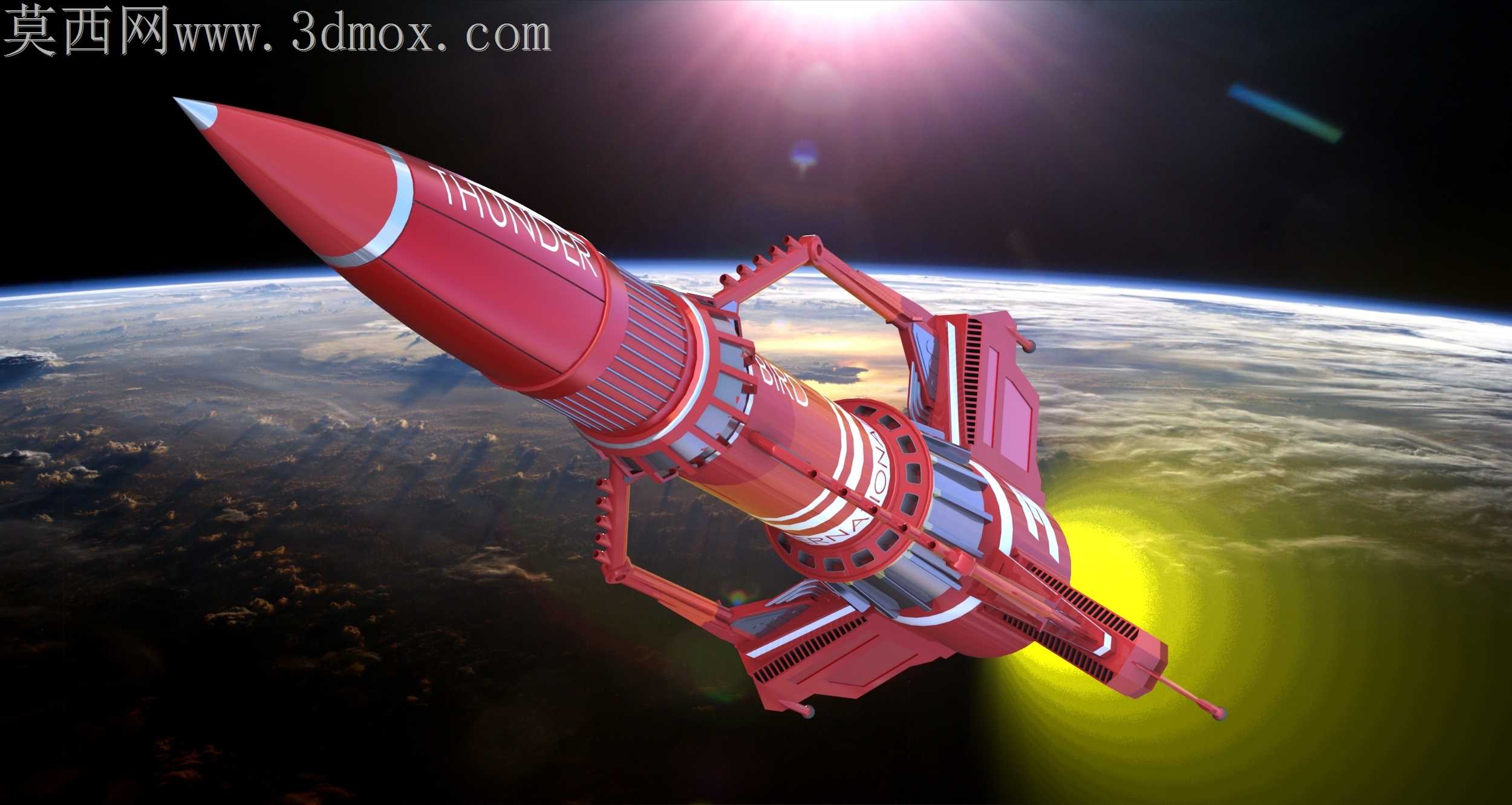

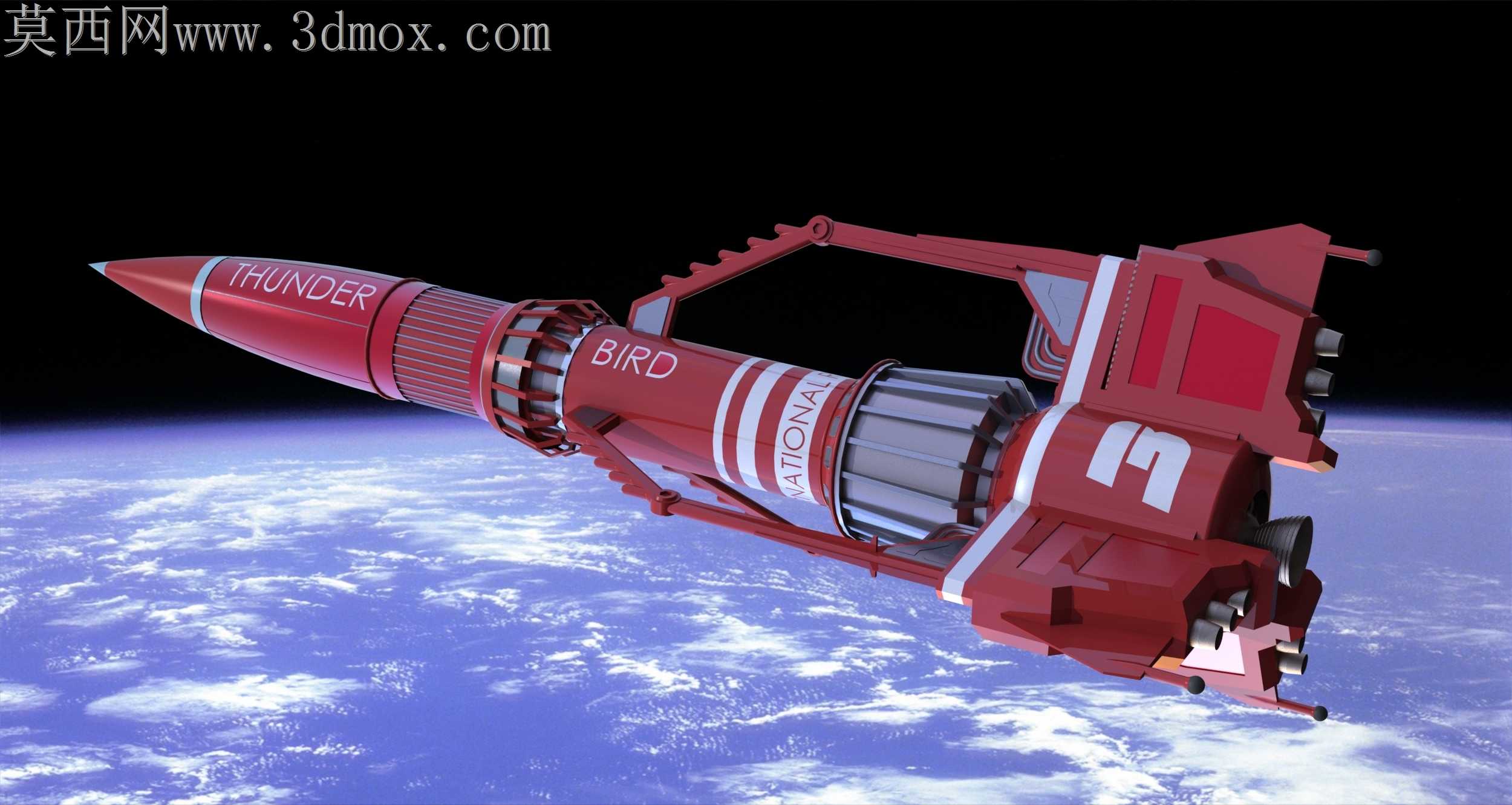

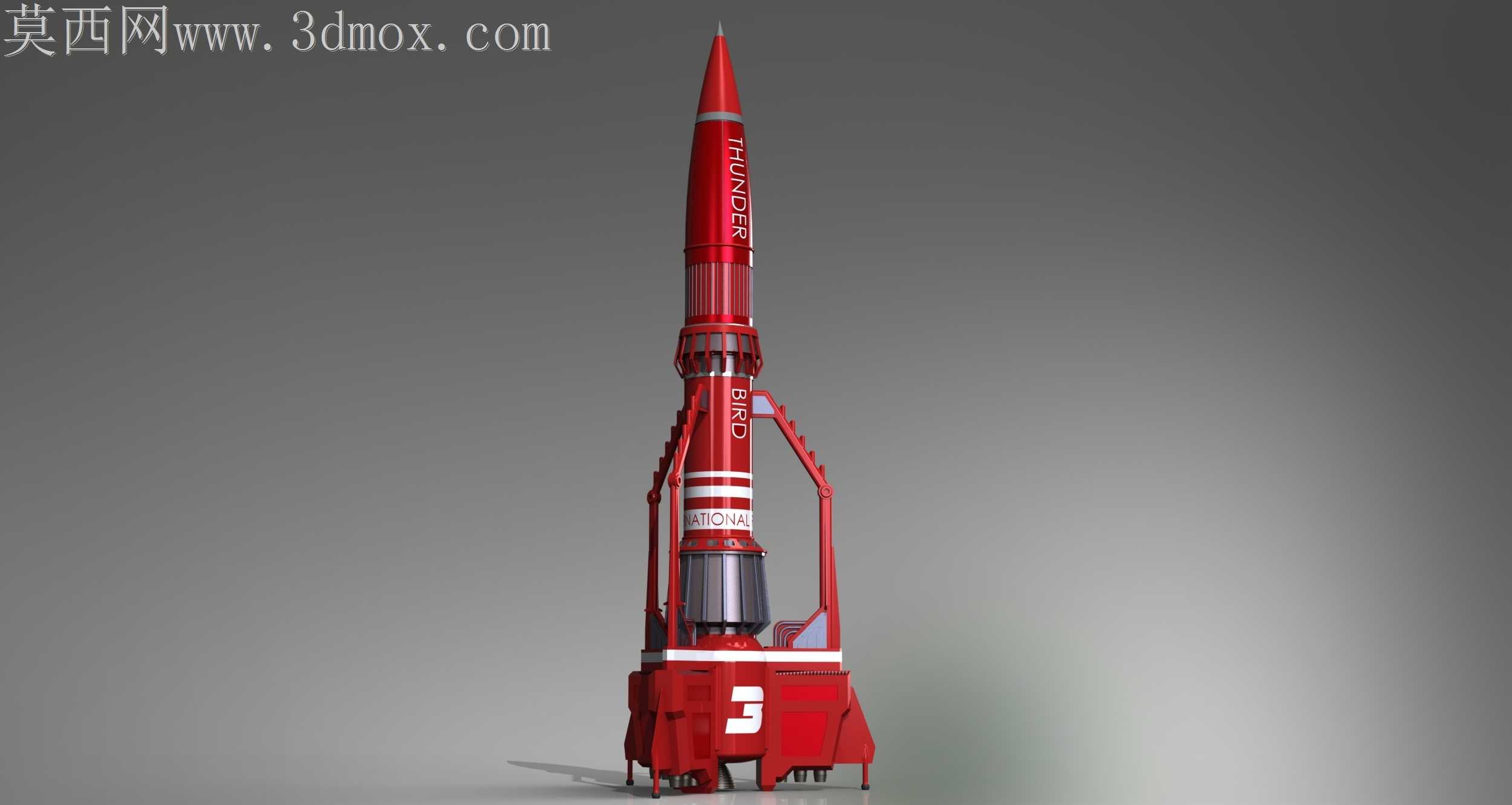

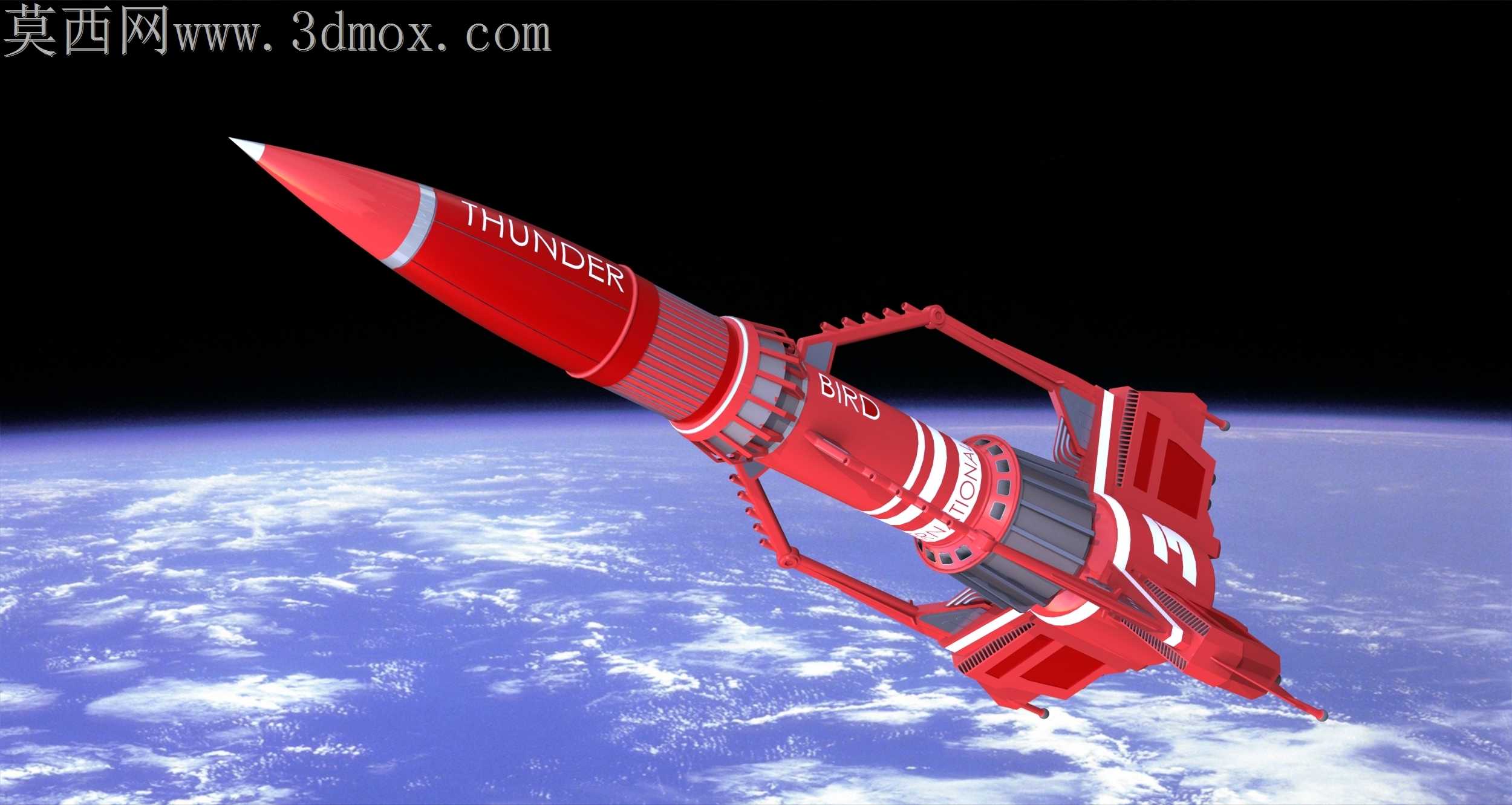

曲面连续度偏差带来的漆面褶皱问题，是这类大曲率科幻载具外观件加工最容易踩的坑，箭体头部的整流罩锥面不是单一规则圆锥，从顶端圆弧过渡到箭身圆柱段的过程中，曲率半径连续收窄，做曲面拆分时特意把G2连续的拼接缝藏在了红色标识带的下沿，就算后期钣金冲压或者3D打印出现细微的接刀痕，也能被装饰条完全遮挡，不会破坏整体的视觉流畅感。箭身侧面的凸起文字标识没有做简单的贴图附着，而是做了0.3mm的微凸实体结构，对应实际加工时的蚀刻或者一体注塑成型需求，避免后期丝印文字在曲面弧面上出现拉伸变形，文字边缘的倒角特意做了0.1mm的小圆角，既不会因为棱角太锐在脱模时出现崩边，也能在光影下呈现出清晰的轮廓层次，不会和箭身主体糊成一团。底部的发射支撑托架没有做和箭体硬连接的死结构，两侧的弧形抱臂和箭身接触的位置预留了0.2mm的装配间隙，接触面上做了微凸的防滑筋结构，就算托架和箭体分别加工出现小范围的尺寸公差，也能顺利完成装配，不会出现抱臂卡不住或者装配过紧刮花箭体漆面的问题。箭体下部的发动机喷管段做了分层的阶梯结构，每一层的折边都预留了钣金折弯的让位槽，避免折弯时出现材料拉伸开裂的问题，喷管外侧的散热鳍片没有做等厚设计，靠近根部的位置加厚0.4mm，既提升了结构强度，也对应真实火箭发动机喷管的热应力分布逻辑，不会出现鳍片受外力一碰就断的情况。箭身下部的白色数字标识做了内凹0.2mm的结构设计，对应实际加工时的填漆工艺需求，内凹的边缘做了微小的拔模斜度，填漆后不会出现漆料溢出边缘的毛边问题，就算是小比例的模型制作，也能保证标识的边缘锐利清晰。底部发射底座的行走轮位置做了隐藏式的轴孔结构，轴孔和轮轴的配合选用了过渡配合公差，既不会因为间隙太大出现轮子晃动歪斜的问题，也不会因为过盈量太大导致装配时需要强行挤压造成零件开裂，底座侧面的散热格栅做了等宽的镂空设计，每一条格栅的连接筋位置都做了加厚处理，避免镂空结构在加工时出现翘曲变形。箭体中部的环形装饰带没有做和箭身一体的结构，而是做了单独的拆分件，对应后期分色喷涂的需求，不需要做复杂的遮盖就能完成红白分色，装饰带和箭身的拼接位置做了定位止口，装配时不会出现错位偏移，拼接缝隙能控制在0.05mm以内，后期简单打磨就能完全消除拼接痕迹。
