水平轴搅拌机用剖分式机械密封结构

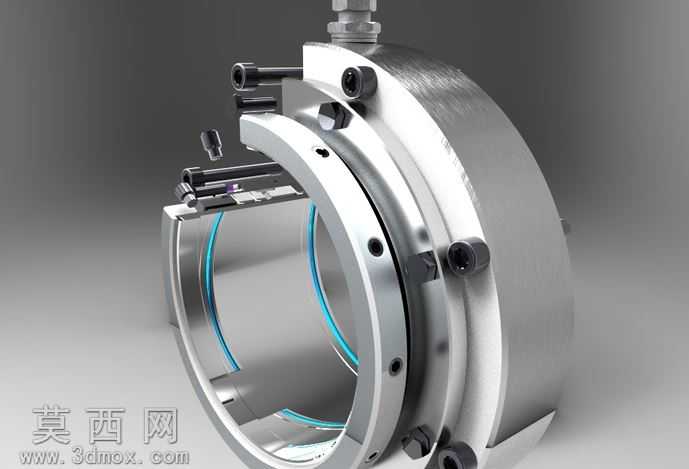

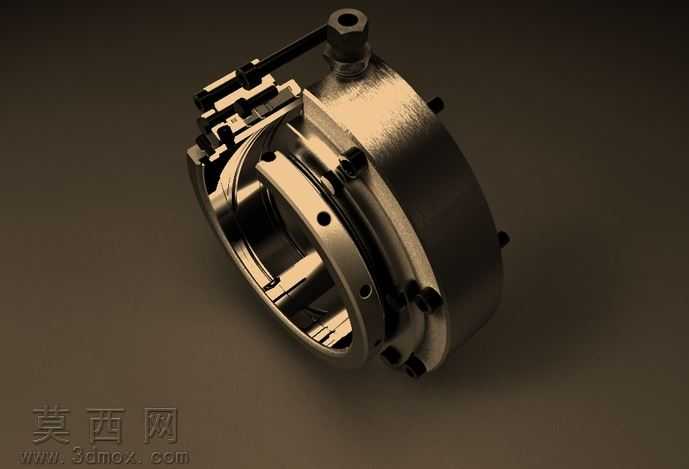

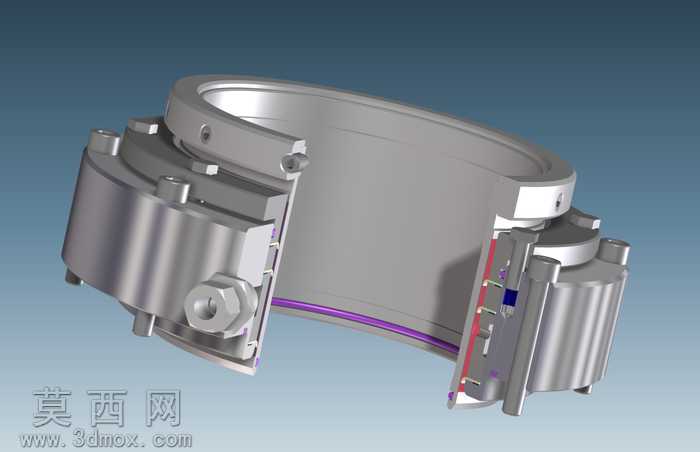

本模型为水平轴搅拌机配套的剖分式机械密封结构，采用三维建模软件完成全参数化设计，整体以半剖视角呈现，清晰展示密封组件的内部装配关系与外部连接特征。建模过程中严格遵循机械密封的实际装配逻辑，依次完成动环组件、静环组件、压紧法兰、定位卡箍、锁紧螺栓、辅助密封圈等零件的独立建模，再按照同轴装配要求完成整体组装，所有配合面均按照实际公差要求预留合理装配间隙，还原真实产品的装配约束关系。渲染阶段采用金属材质为主的材质方案，主体金属部件赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原工业金属部件的真实质感，辅助密封胶圈赋予紫色橡胶材质，通过调整材质的漫反射与凹凸纹理，区分橡胶与金属部件的视觉差异，背景采用渐变蓝灰色调，突出密封组件的结构轮廓，半剖位置通过剖面着色区分内部流道与密封腔结构，让内部的弹簧补偿结构、密封唇口、定位销等细小结构清晰可见。结构设计上采用剖分式卡箍结构，无需拆卸轴端其他部件即可完成密封的安装与更换，适配水平布置的搅拌轴工况，压紧螺栓沿圆周均匀分布，保证密封面受力均匀，唇形密封结构作为辅助密封，可阻挡搅拌腔内的物料颗粒进入密封摩擦面，延长密封使用寿命，定位结构可保证密封与轴的同轴度，避免运行过程中出现偏磨问题。设计过程中充分考虑搅拌机的运行工况，针对搅拌过程中可能出现的轴跳动、物料颗粒冲刷等问题，在密封端面设置了补偿弹簧结构，可自动补偿密封面的磨损量，保证密封面始终保持贴合状态，外部的锁紧结构可防止密封组件随轴转动，整体结构紧凑，安装维护便捷，可直接用于同类型水平轴搅拌设备的密封结构设计参考，也可用于机械密封相关的教学演示与结构验证。
