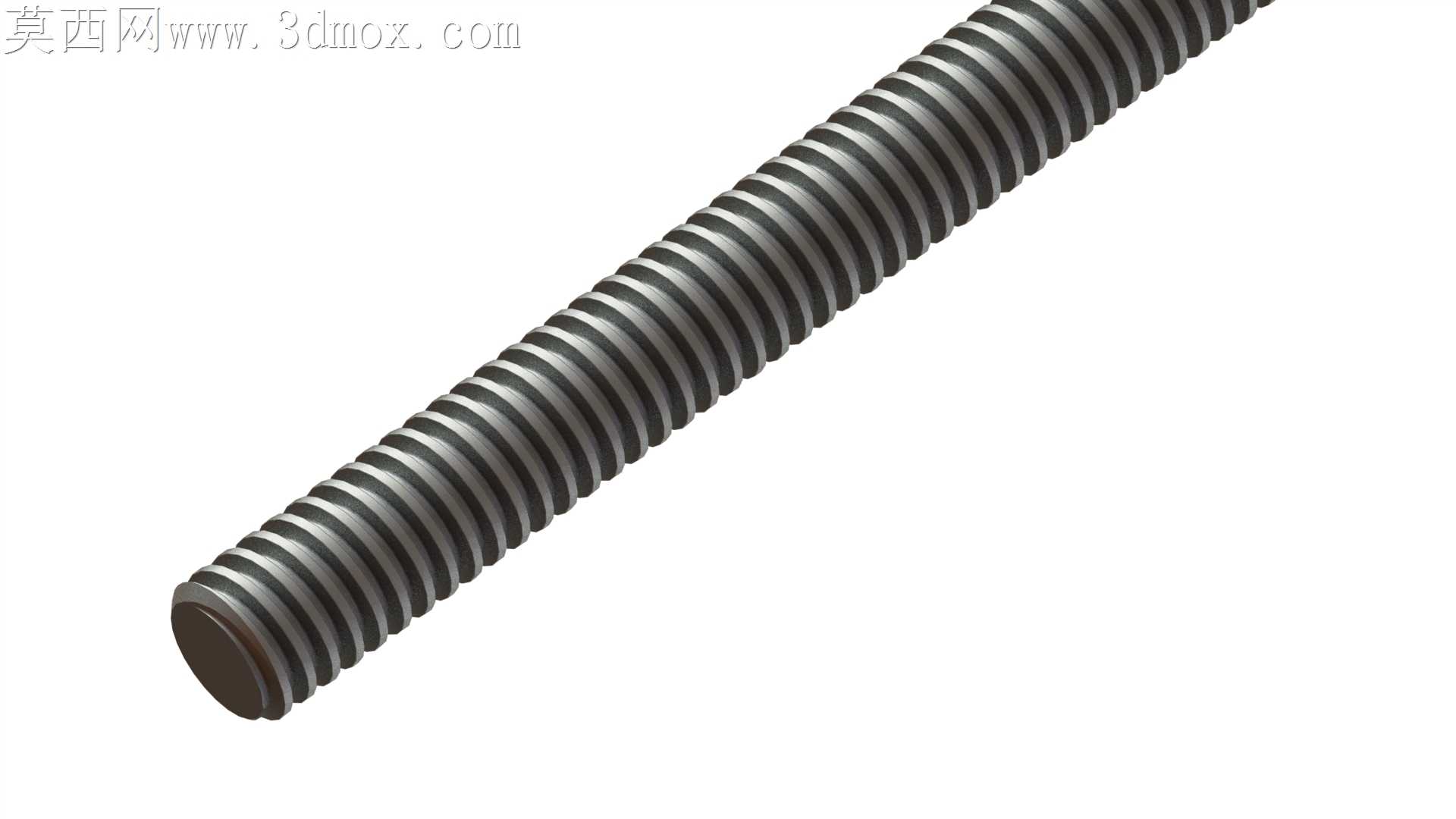

高精度T8梯形传动丝杠三维结构设计

上次给小型滑台做传动件适配的时候，最先踩的坑就是梯形丝杠的牙型半角公差没卡准，车削出来的样件和铜螺母配合的时候，半圈紧半圈卡，空程回程差直接超了0.2mm，根本没法满足3D打印机Z轴的进给精度要求。这次做这个T8梯形丝杠的结构，最先敲定的是牙型角30度的基准参数，特意把中径的公差带往负偏差收了0.02mm，避免量产的时候因为表面氧化层或者切削残留的毛刺，导致装配的时候螺母卡滞。之前跨软件转档的时候出过问题，把螺纹的螺旋面导成了碎面，导入装配环境的时候没法做干涉检查，这次特意把螺纹的收尾段做了1.5圈的退刀过渡，不是生硬的螺纹截断，既方便车削的时候退刀不打刀，也能避免螺母走到行程末端的时候卡进螺纹断茬里。做结构取舍的时候，没给丝杠做额外的轴端固定台阶，留了足够的光轴段长度给用户自己根据安装场景加工键槽或者卡簧槽，毕竟不同设备的安装座宽度差得挺多，做死了反而限制适用场景。之前实训的时候见过不少同学做梯形丝杠，直接把螺纹牙尖做成了尖锐棱边，实际装配的时候稍微碰一下就崩口，铁屑掉进螺母里直接磨坏整个传动副，这次特意给牙顶和牙底都留了0.1mm的圆角过渡，既不影响传动啮合精度，还能提升零件的抗磕碰能力。考虑到日常使用的工况，不管是小型雕刻机的进给轴，还是自动化设备的直线推料机构，T8丝杠的导程选的是常规的2mm和8mm通用适配的牙距参数，螺旋升角算下来刚好满足自锁和传动效率的平衡，垂直安装的时候不会因为负载自重下滑，水平传动的时候也不会因为阻力太大丢步。之前做标注的时候最容易错的就是螺纹的中径尺寸，这次把每个啮合面的形位公差都做了同轴度约束，保证整根丝杠的螺纹段和两端光轴的同轴度在0.03mm以内，转起来不会有明显的径向跳动，连带着螺母座的安装面也不用额外做太多调整就能装平。
