钢管框架式越野卡丁车结构设计

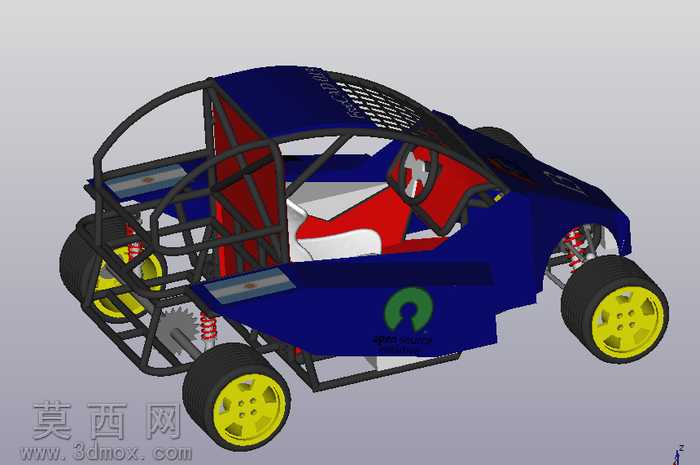

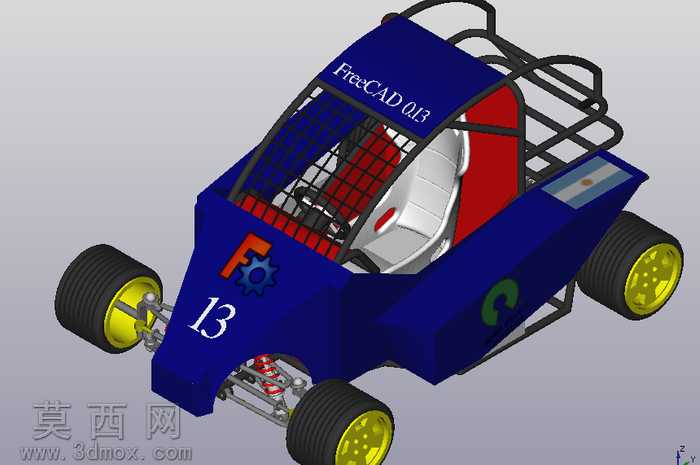

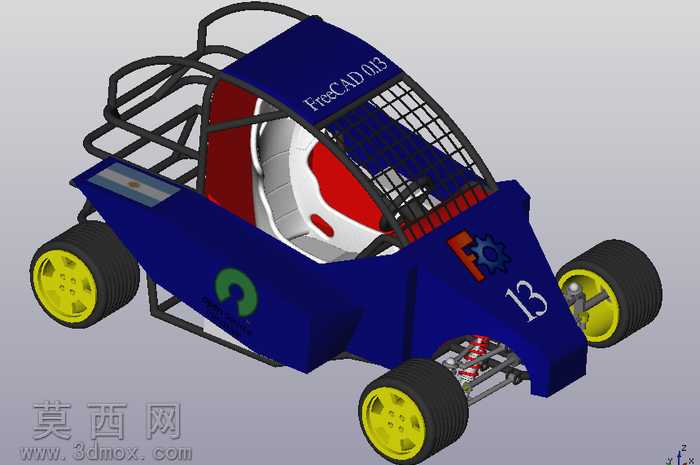

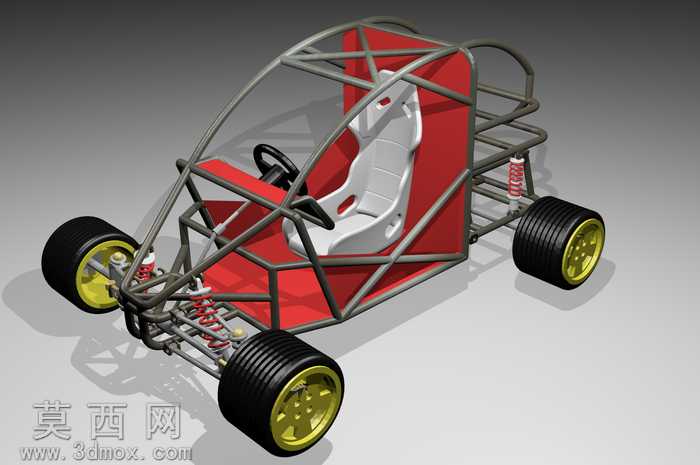

该作品为钢管桁架结构的越野卡丁车三维设计，建模阶段采用线框搭建与实体补全结合的方式完成整体构建，首先以空间钢管桁架作为整车承载核心，按照越野行驶的受力需求规划管径与弯折角度，所有管材衔接处做共节点处理，保证车架结构的受力连续性，避免应力集中问题。车架前部预留转向机构与前悬架安装位，中部设置驾驶舱承载区域，后部规划动力总成安装空间，侧边防撞结构与顶部防滚架一体成型，符合越野车辆的安全防护设计逻辑。材质设置上，车架部分采用哑光金属钢材材质，还原钢管的冷金属质感与焊接后的粗糙表面细节；座椅部分采用亮面硬质塑料搭配红色织物包覆材质，区分座椅支撑结构与接触面的不同质感；车轮部分做分材质处理，轮胎采用哑光黑色橡胶材质并雕刻细密的越野胎纹，轮毂采用亮面金色金属漆材质，还原竞技轮毂的视觉效果；悬架弹簧采用亮面金属弹簧钢材质，减震器筒身做哑光黑与亮银金属的分色处理，还原真实减震部件的外观特征。渲染阶段采用影棚渐变灰色背景，搭配顶光与侧光组合的布光方案，突出车架的空间结构层次，通过柔和的阴影表现各部件的装配关系，地面添加微弱反射效果增强模型的真实感。结构设计上，前悬架采用双叉臂式独立悬架结构，搭配螺旋弹簧与筒式减震器，预留足够的减震行程以适应非铺装路面的行驶需求；转向系统采用齿轮齿条式结构，方向盘与转向柱直接连接，转向拉杆与前轮羊角做运动约束绑定；驾驶舱内采用一体式桶型赛车座椅，座椅表面开设减重与通风孔洞，安全带安装位直接与主车架钢管连接，保证碰撞时的结构强度；后轮采用与前轮同规格的大颗粒越野轮胎，后轮悬架同样采用独立减震结构，平衡前后轮的通过性能。整体设计以轻量化与高通过性为核心思路，去除不必要的外观覆盖件，裸露的车架结构既降低整车重量，也方便后期维护与改装，各部件的安装位均做标准化设计，可适配不同规格的动力总成与行走部件，满足越野场景下的改装与使用需求。
