T9MR与T8彩弹标记器20球仓结构设计

上次在实训台调试彩弹供弹结构时，铣削仓体导向筋留下的0.1mm毛刺卡了三颗弹，拆了三次才排查出问题，这次做这套20球仓组件时，特意把导向筋的拔模斜度从1.5度调到了2度，避免切削残留的飞边卡滞供弹路径。仓体和气瓶固定座的配合公差我反复调了三版，最初留0.05mm间隙时，低温环境下PC材质仓体收缩会出现晃量，压到0.02mm过盈又会在装配时刮花密封胶圈，最后把配合段做了10mm长的导向锥，装配时胶圈顺着锥面滑入，既不会刮损，常温下也没有松旷间隙。

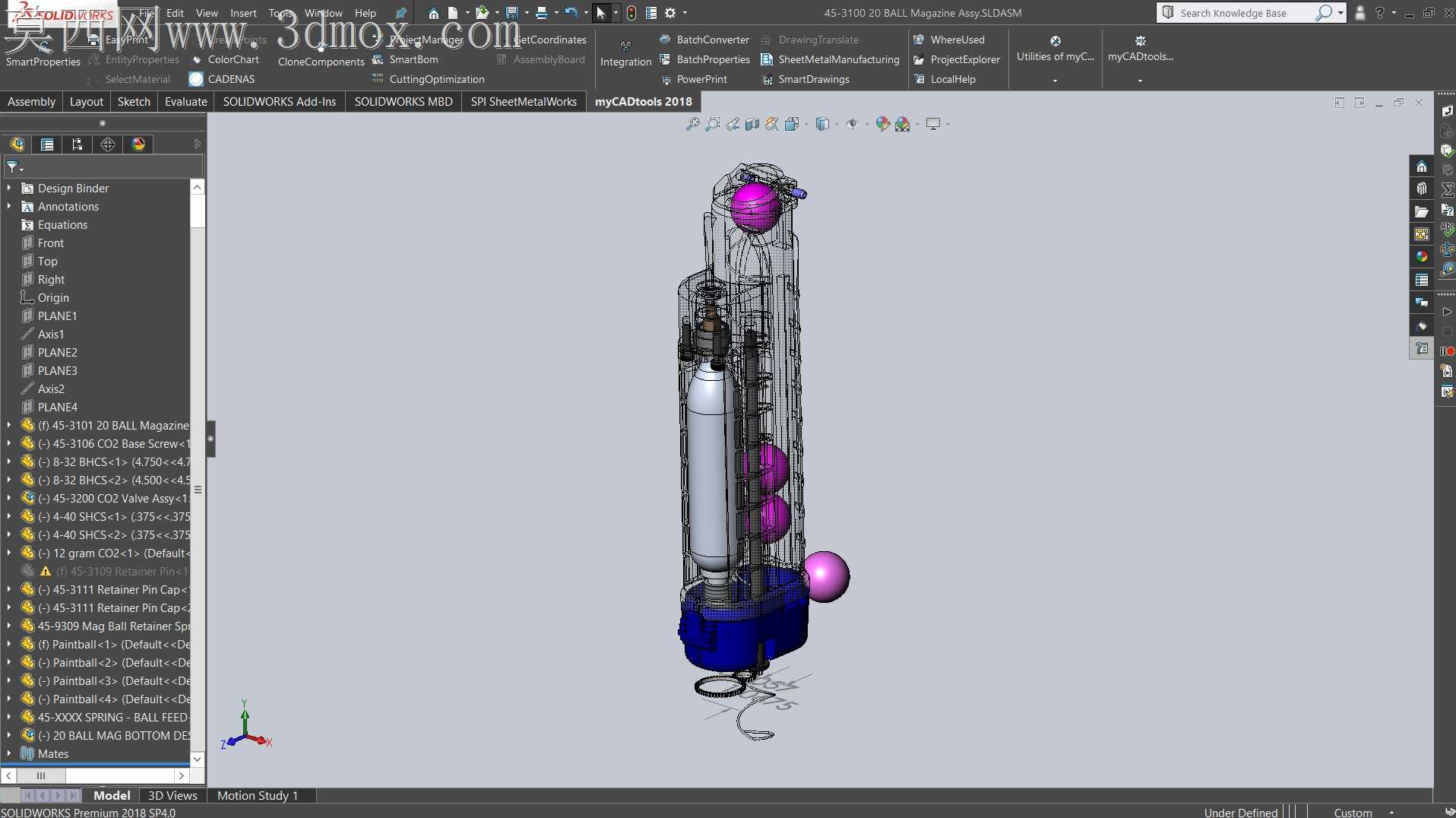

做跨软件转档的时候踩过坑，最初把SolidWorks里的弹簧特征直接导成通用格式，打开后弹簧的螺旋线全变成了碎面，渲染的时候边缘全是锯齿，后来特意把弹簧做了实体化导出，还单独给渲染层留了曲面分组，金属弹簧的哑光质感、紫色弹丸的半透明效果、仓体外壳的透明PC质感都能单独调材质，不用再重新拆面。仓内的弹丸排列限位我改了四次，最初的直筒结构在快速晃动时会出现弹丸搭桥卡弹，后来在仓壁加了三条错位的凸棱，弹丸下落时会顺着凸棱依次排列，不会出现两颗弹并排卡在内径里的情况，测试的时候连续供弹200发都没出现卡滞。

底部的供弹拨片我特意做了圆角处理，最初的直角边在拨弹时会刮花弹丸表面，时间长了刮下来的塑料碎屑会堵在供弹口，把拨片边缘倒了R0.8的圆角后，拨弹时只会和弹丸的弧面贴合接触，不会刮损弹壳。仓体顶部的快拆卡扣我做了防脱结构，最初的卡扣在剧烈震动时会自己弹开，后来在卡扣侧面加了一个0.5mm的定位凸点，卡入后会卡在仓盖的定位槽里，需要按动卡扣侧面的解锁位才能拆开，野外使用时不会因为跑动震动掉盖漏弹。

之前做同类结构时没考虑气瓶和仓体的间距，装完气瓶后仓体的固定座会蹭到气瓶的调压阀，这次特意把固定座的让位槽加深了2mm，调压阀的调节旋钮完全露在外面，不用拆仓就能调整输出气压。弹丸在仓内的下落阻尼我也反复测过，仓壁的凸棱高度从0.3mm调到0.5mm，既不会让弹丸下落太快堵在供弹口，也不会因为阻尼太大供弹跟不上，连续击发时供弹节奏刚好匹配击发频率。
