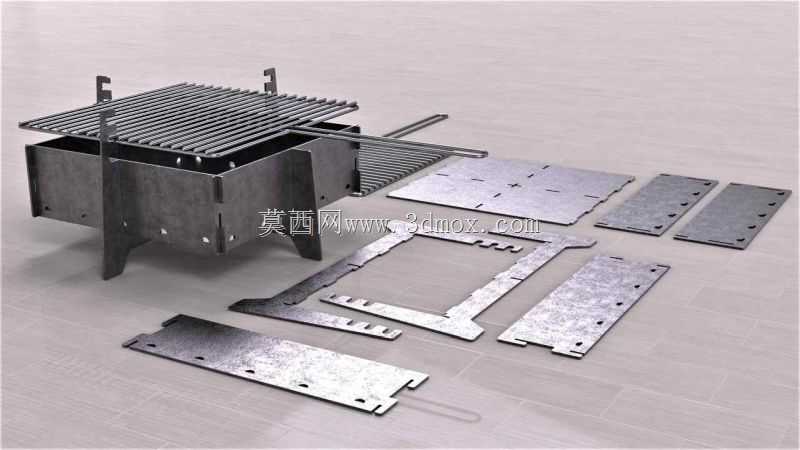

便携式户外组装式钣金烧烤炉结构设计

这款烧烤炉主要面向户外露营、庭院聚餐、短途野营等休闲餐饮场景，区别于传统一体式笨重烧烤设备，整体采用全钣金拼接结构设计，无需额外焊接工序，所有零部件均可通过激光切割下料后直接折弯成型，普通用户无需专业工具即可完成快速组装，拆解后所有板件可平整叠放，极大压缩收纳体积，能够轻松放入车载储物箱、露营背包侧袋，解决了传统烧烤炉搬运不便、收纳占空间的痛点。炉体主体采用围合式盒型结构设计，底部预留通风间隙，能够在炭火燃烧过程中形成自然的空气对流，保证炭块充分供氧燃烧，减少燃烧不充分产生的烟气，同时避免炭灰随气流四散飘落；炉体支脚采用一体化折弯的支撑结构，直接从炉身侧板延伸成型，无需额外安装支撑腿，展开后即可将炉体抬离地面合适高度，既避免高温直接接触地面引发的植被灼伤、防火隐患，也能让使用者在站立或坐姿操作时保持舒适的操作高度，无需过度弯腰。烤网采用平行栅格结构，栅条间距经过合理设计，既能保证热量均匀向上传递，烤制食材时不会出现局部焦糊的问题，也能避免小块食材从缝隙掉落，同时栅条采用圆弧过渡处理，不会划伤食材表面，烤制完成后也便于清理残留的油污与食物残渣。侧边额外配置抽拉式炭槽结构，可在烤制过程中无需抬起烤网即可补充炭块，调整炭火分布位置，适配不同食材对烤制温度的需求，同时抽拉结构也能在使用结束后直接抽出倾倒炭灰，降低清理难度。所有钣金零件的连接均采用卡扣式互锁结构，板件之间通过预设的卡槽、插舌实现定位锁紧，无需螺丝、铆钉等额外紧固件，组装时仅需按照板件的对位卡口依次拼接即可，单人次即可在数分钟内完成整炉组装，拆解后所有板件厚度一致，叠放后整体厚度仅为单块板件的累加厚度，收纳占用空间极小。设计过程中充分考虑钣金加工的工艺特性，所有零件均为平面下料件，无复杂曲面成型需求，激光切割可一次完成所有轮廓与卡口的加工，折弯工序仅需简单的直角折弯即可完成零件成型，加工门槛低，适合小批量定制生产，同时所有板件的边角均做了倒钝处理，避免组装和使用过程中划伤使用者，兼顾了加工便利性与使用安全性。炉体整体尺寸经过优化，组装后可满足3-5人同时烤制食材的使用需求，不会因体积过大导致热量分散，也不会因尺寸过小无法满足多人聚餐的使用需求，适配绝大多数户外休闲聚餐的使用场景。
