五自由度夹持式机械臂结构设计

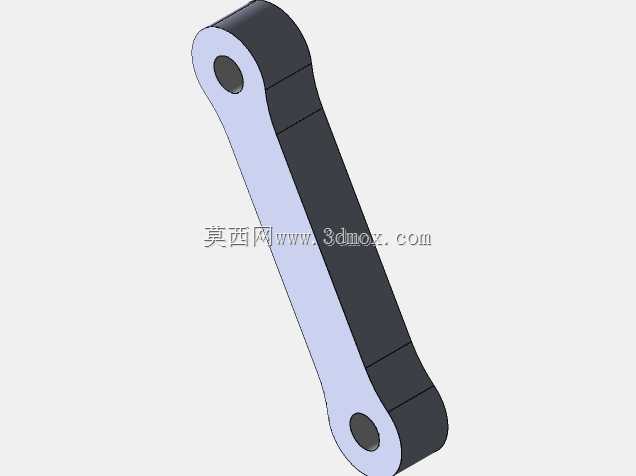

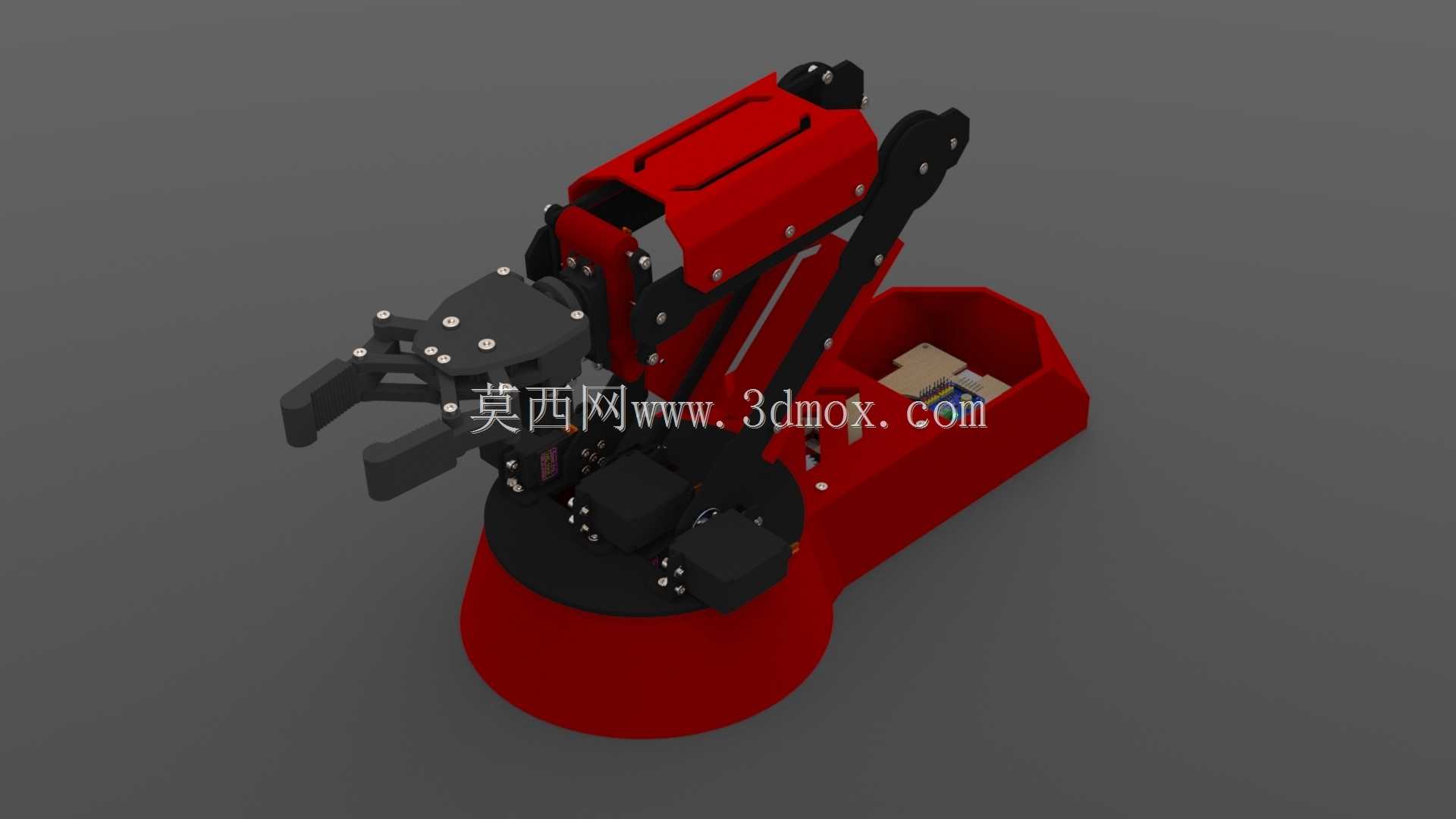

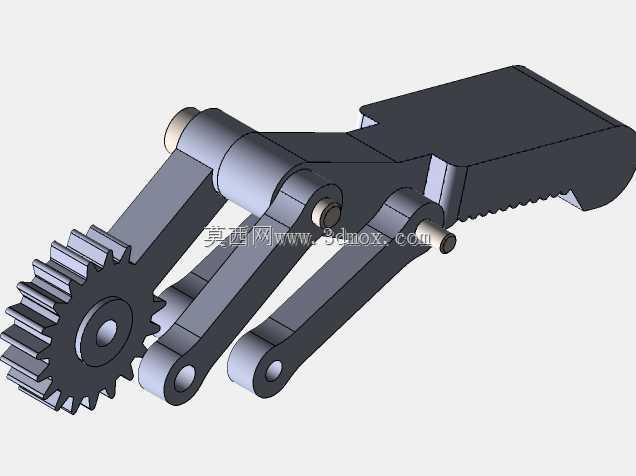

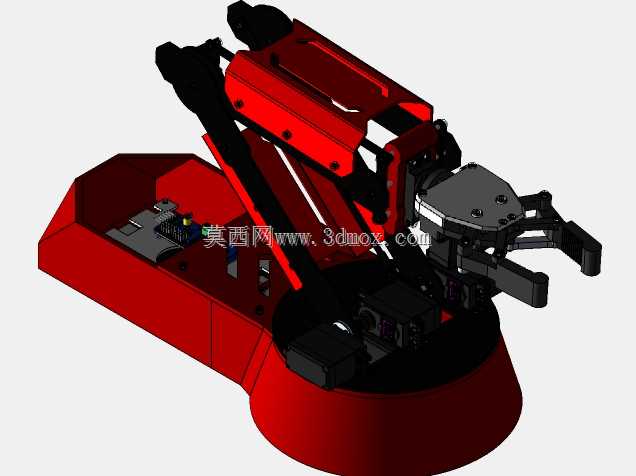

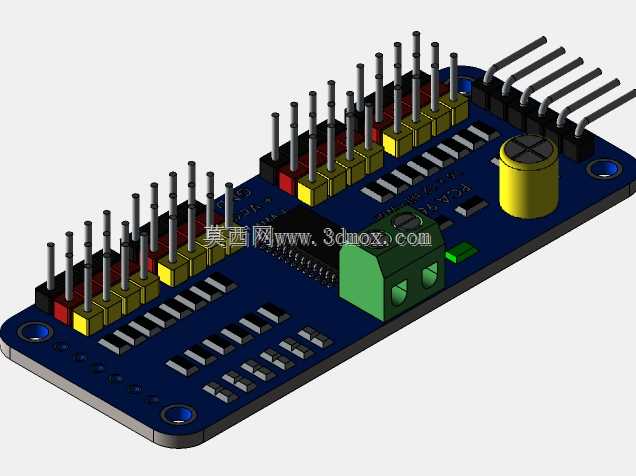

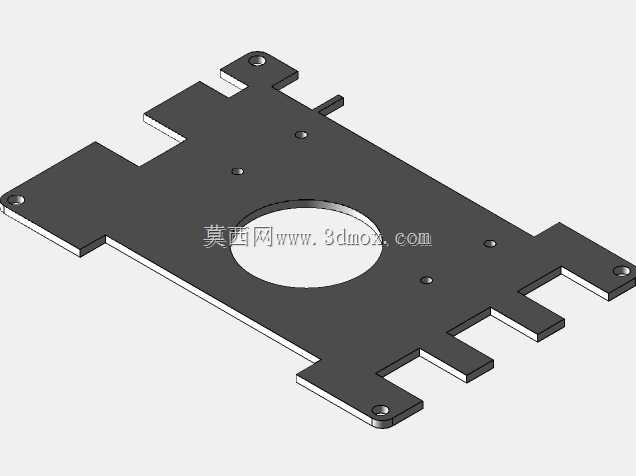

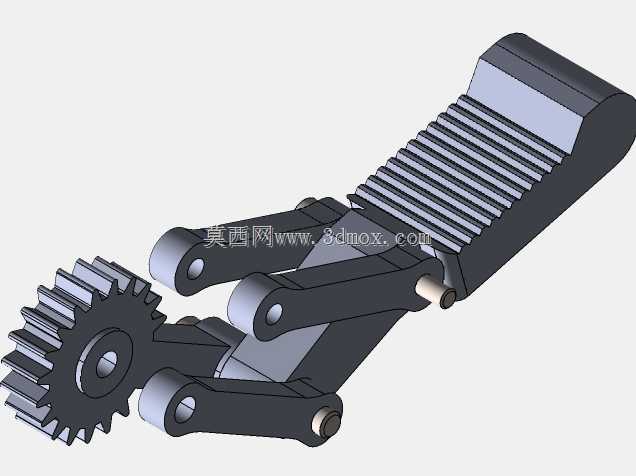

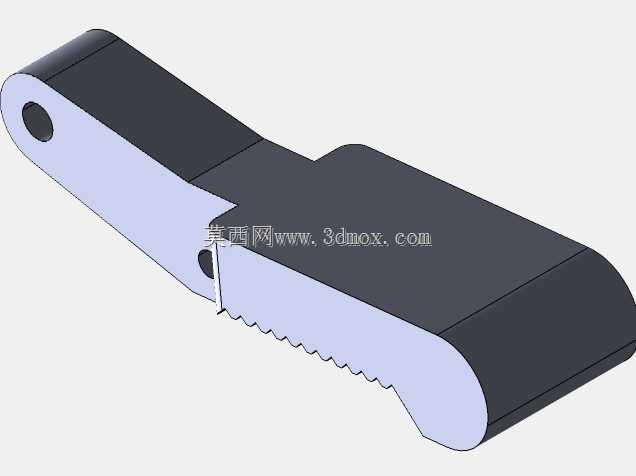

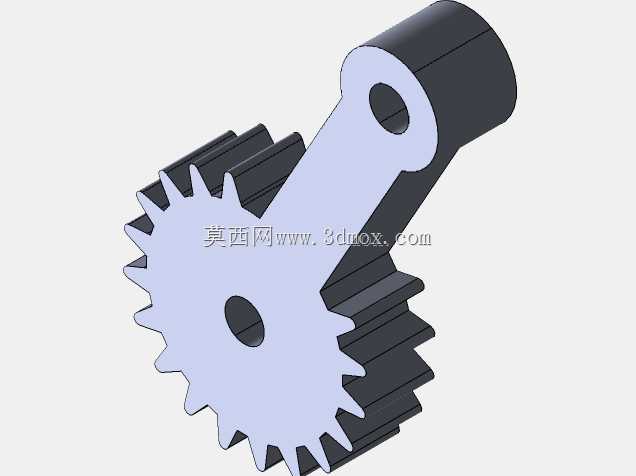

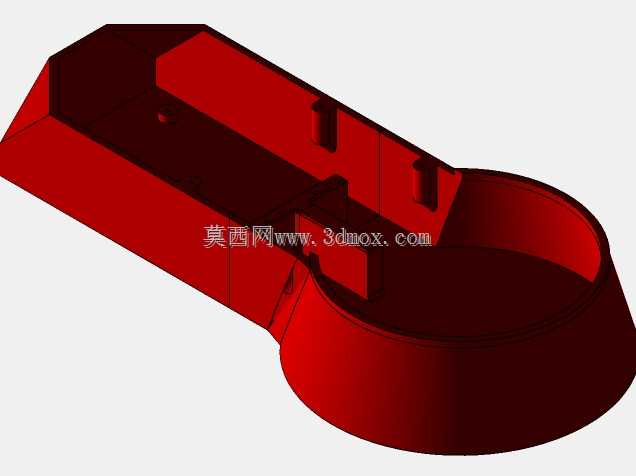

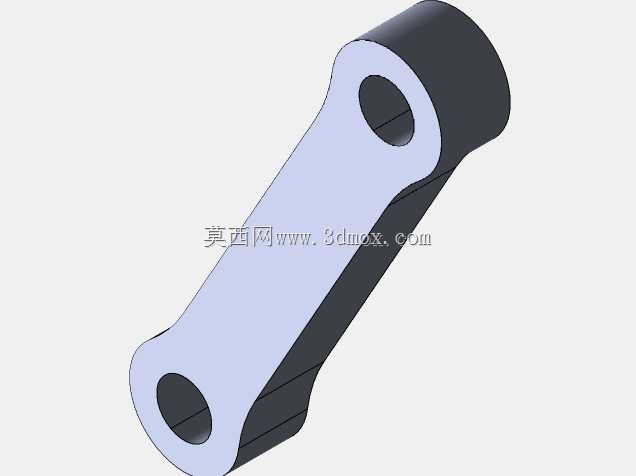

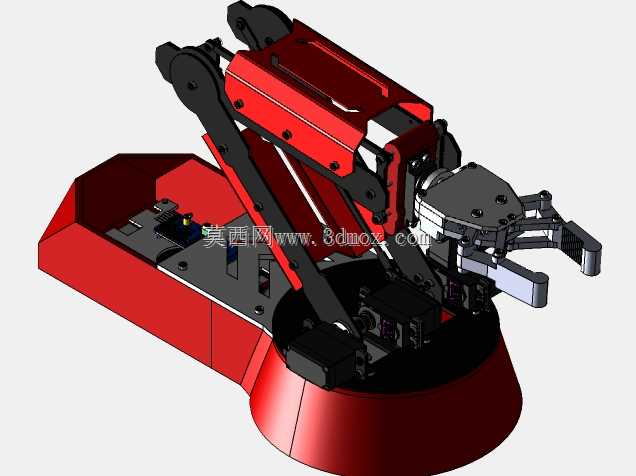

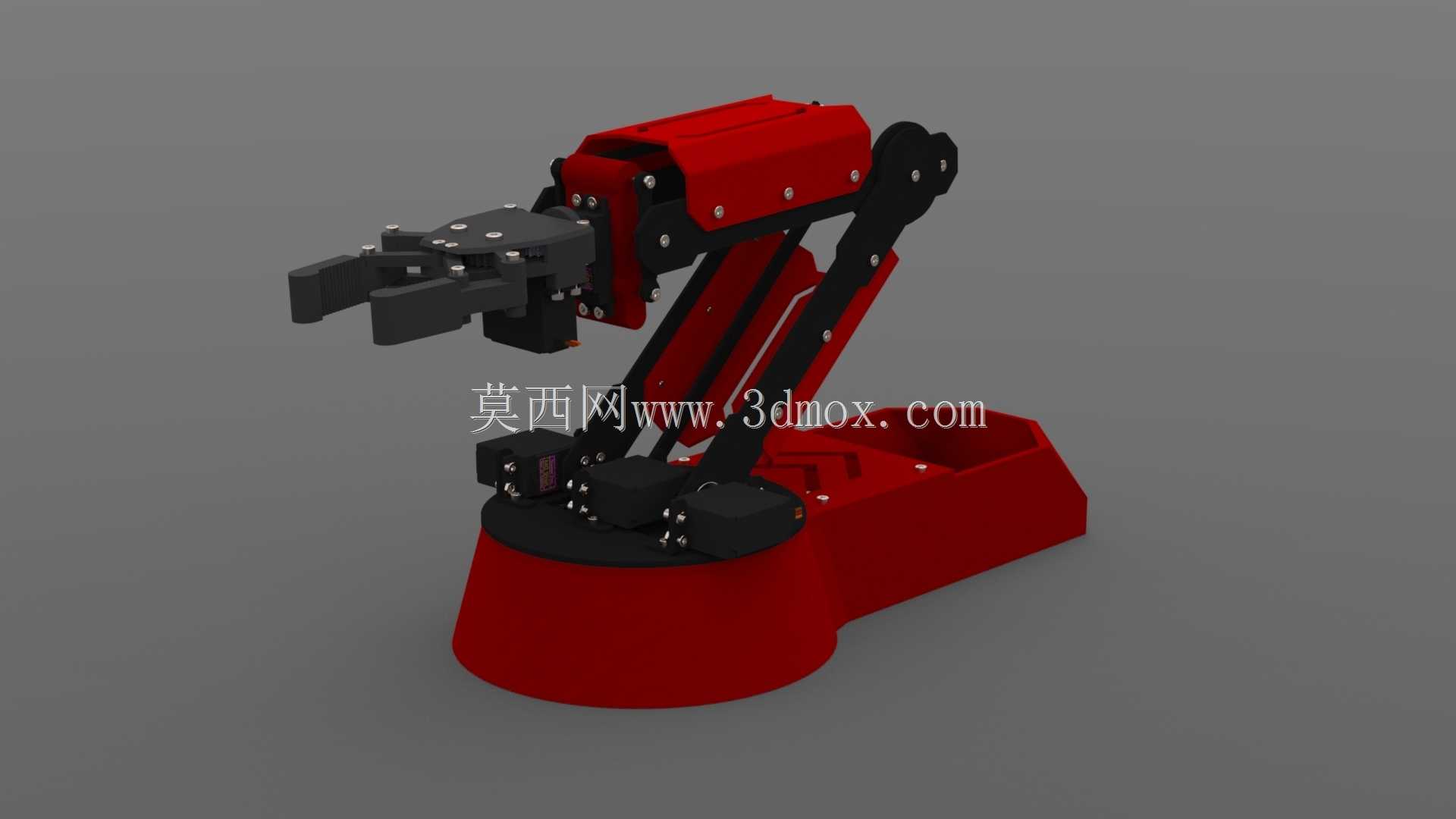

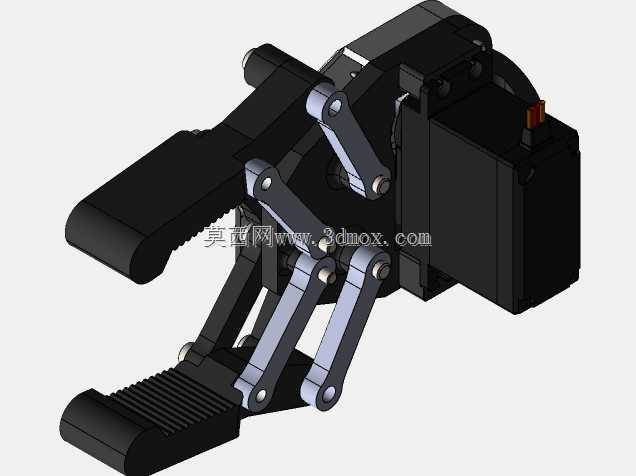

这款五自由度夹持机械臂主要面向小型自动化作业场景设计，可适配桌面级教学实训、轻工产线小件分拣、实验室样本转运、小型工件精密装配等多种应用场景，能够在有限的桌面安装空间内完成多维度的位姿调整，替代人工完成重复性的抓取、移位、摆放作业，降低人工操作的重复劳动强度，提升小型作业场景的自动化适配能力。设备末端配置平行夹爪式夹持器，可针对规则外形的小型工件完成稳定夹持，夹持动作通过内置的传动结构输出稳定夹持力，可适配塑料、金属、纸质等不同材质的小型工件抓取需求，不会对工件表面造成额外压损。整机采用五自由度关节配置，从底座回转关节开始，依次配置大臂俯仰关节、小臂俯仰关节、腕部回转关节、末端夹爪开合动作，可覆盖底座上方半球形的作业范围，能够灵活绕过作业区域内的小型障碍物，到达指定的工件取放位置，相比少自由度臂体拥有更强的作业灵活性，可适配更复杂的工位布局要求。设计过程中优先考虑了桌面安装的适配性，底座采用一体化下沉式结构设计，可直接平稳放置在水平工作台面，也可通过底座预留的安装孔位完成与工作台面的螺栓固定，安装边界紧凑，不会占用过多的工作台操作空间，臂体在全行程伸展状态下也不会超出底座的稳定支撑范围，避免作业过程中出现设备倾翻的风险。臂体的连杆结构采用轻量化的构型设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动的负载，提升关节运动的响应速度与定位稳定性，关节处的连接位置均采用对称式的安装布局，可保证臂体在各个角度运动时的受力均匀，减少长期运行后的结构磨损与形变。底座内部预留了充足的走线与元器件安装空间，可将驱动控制相关的元器件集成在底座腔体内部，避免线缆外露影响臂体运动，也让整机的外观更加整洁规整，适配教学展示、公开演示等场景的外观需求。夹爪部分采用可调整的夹持行程设计，可根据待抓取工件的尺寸调整开合范围，适配不同规格的小型工件作业需求，夹爪的接触端面可根据工件材质更换不同的缓冲接触垫，进一步提升夹持的稳定性与适配性。
