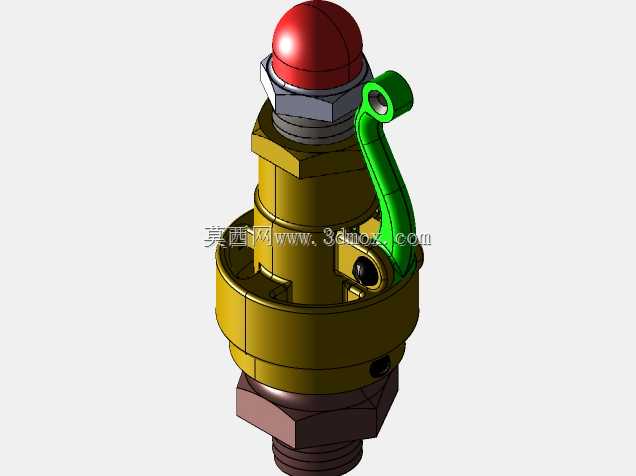

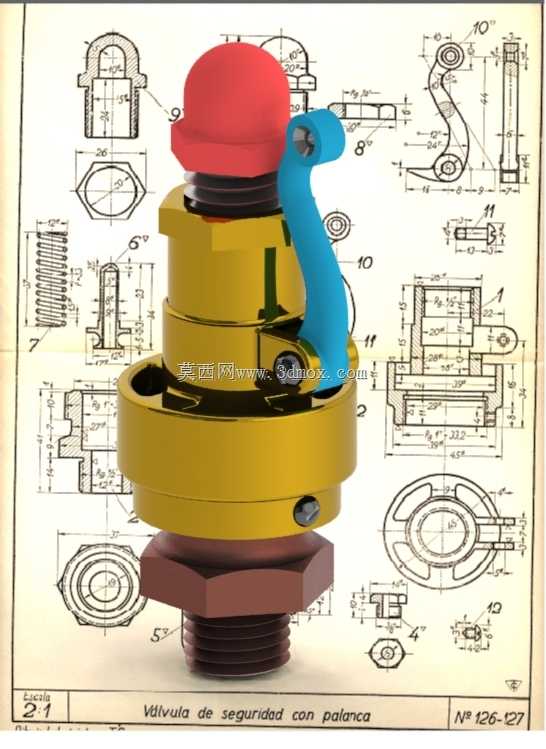

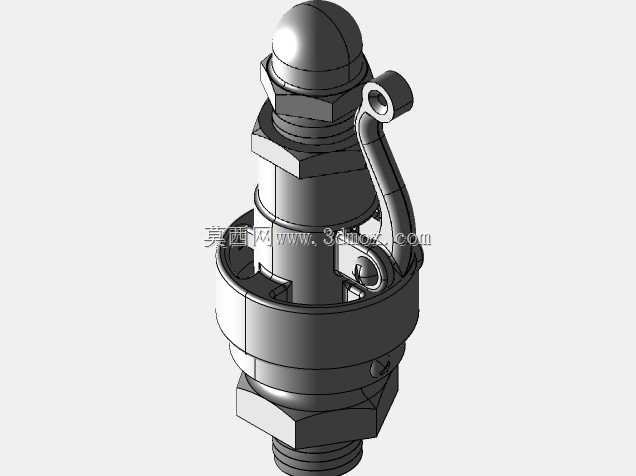

带杠杆操纵结构的弹簧式安全泄压阀

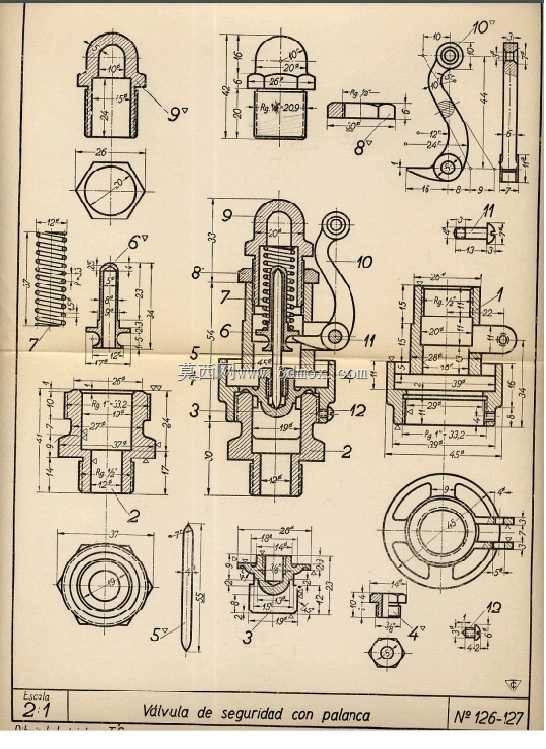

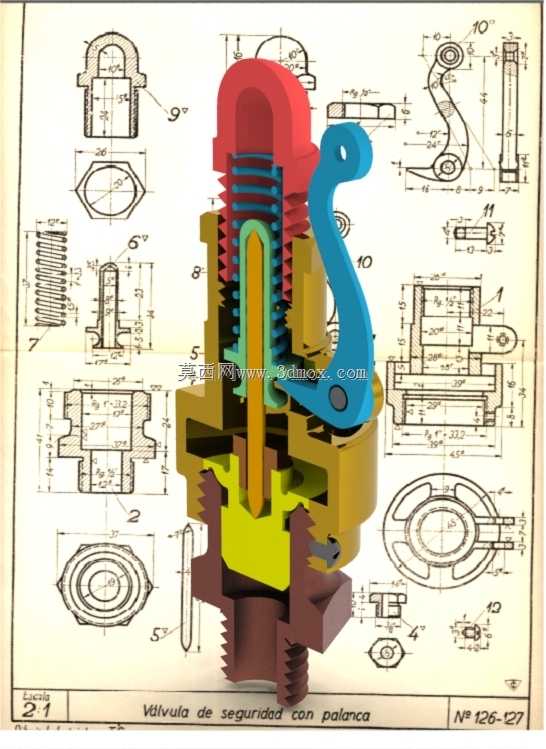

这款带杠杆操纵结构的弹簧式安全泄压阀，主要应用于承压流体管路、压力容器以及车载流体系统的超压防护场景，在工业流体输送、小型动力单元、车载气路/液路系统中承担压力过载泄放的核心作用，当系统内部压力超过设定阈值时，阀门会自动开启泄放多余介质，待压力回落至安全区间后自动复位闭合，避免管路、容器因超压发生破裂、泄漏甚至爆燃等安全事故，是承压系统中不可或缺的安全防护部件。该阀门采用弹簧预紧施压结合杠杆手动操纵的复合结构，核心密封副采用锥面配合设计，正常工况下弹簧通过阀杆向阀芯施加稳定的预紧压力，将阀芯紧压在阀座密封面上，阻断介质流通路径；当系统压力升高至超过弹簧预紧力时，介质压力会推动阀芯克服弹簧力向上抬升，介质即可从阀芯与阀座的间隙处经阀体侧部的泄放通道排出，快速降低系统内部压力。侧面设置的杠杆操纵结构一方面可用于手动测试阀门启闭灵活性，避免长期静置导致阀芯卡涩失效，另一方面也可在应急工况下手动强制开启阀门完成泄压操作，提升设备操作的安全冗余度。从结构设计来看，该阀门采用下进侧出的流通布局，底部为外螺纹连接端，可直接旋入对应规格的管路或容器接口，安装边界紧凑，无需额外占用过大的安装空间；阀体内部采用分层腔体设计，下部为介质流入腔，中部为弹簧容纳腔，侧部为泄放流出腔，各腔体之间通过台阶面实现零件定位，装配时可依次装入阀芯、阀杆、弹簧、上盖等零件，最后通过螺纹旋合压紧固定，装配工艺简单，后期维护拆解也十分便捷。外形上整体采用柱状结构，外部轮廓规整，杠杆操纵手柄向外延伸的长度经过合理设计，既保证手动操作时拥有足够的力矩，无需施加过大的扳动力即可完成手动启闭测试，又不会因外伸长度过大导致安装时与周边部件发生干涉。密封结构除了阀芯与阀座的硬密封配合外，各零件连接部位还设置了密封槽，可搭配密封圈实现静密封，避免介质从零件装配缝隙处发生外漏，整体结构兼顾了自动泄压的可靠性、手动操作的便捷性以及安装维护的便利性，能够适配多种中小通径、中低压工况的承压系统安全防护需求。
