无线电遥控车后悬挂结构设计

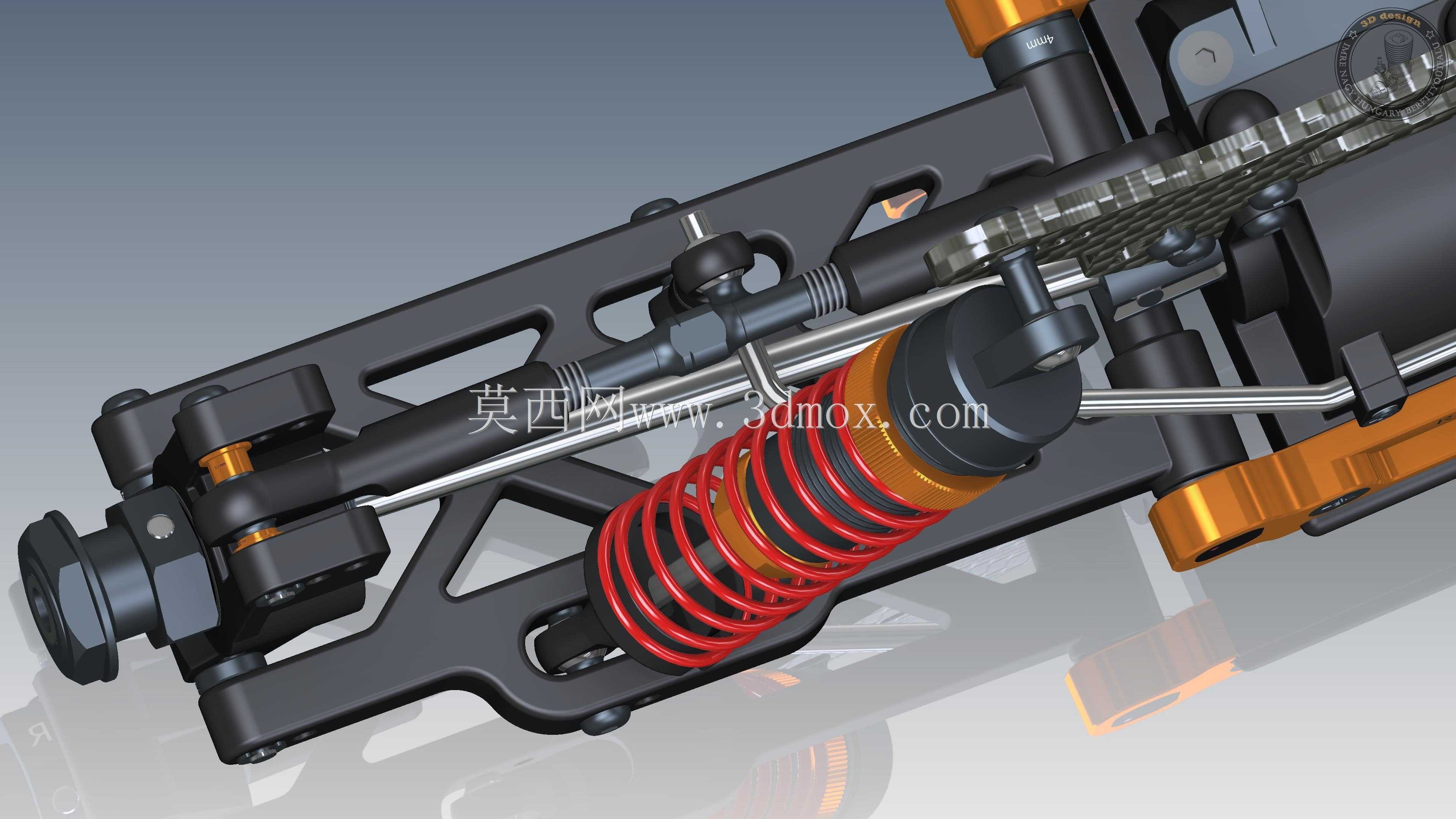

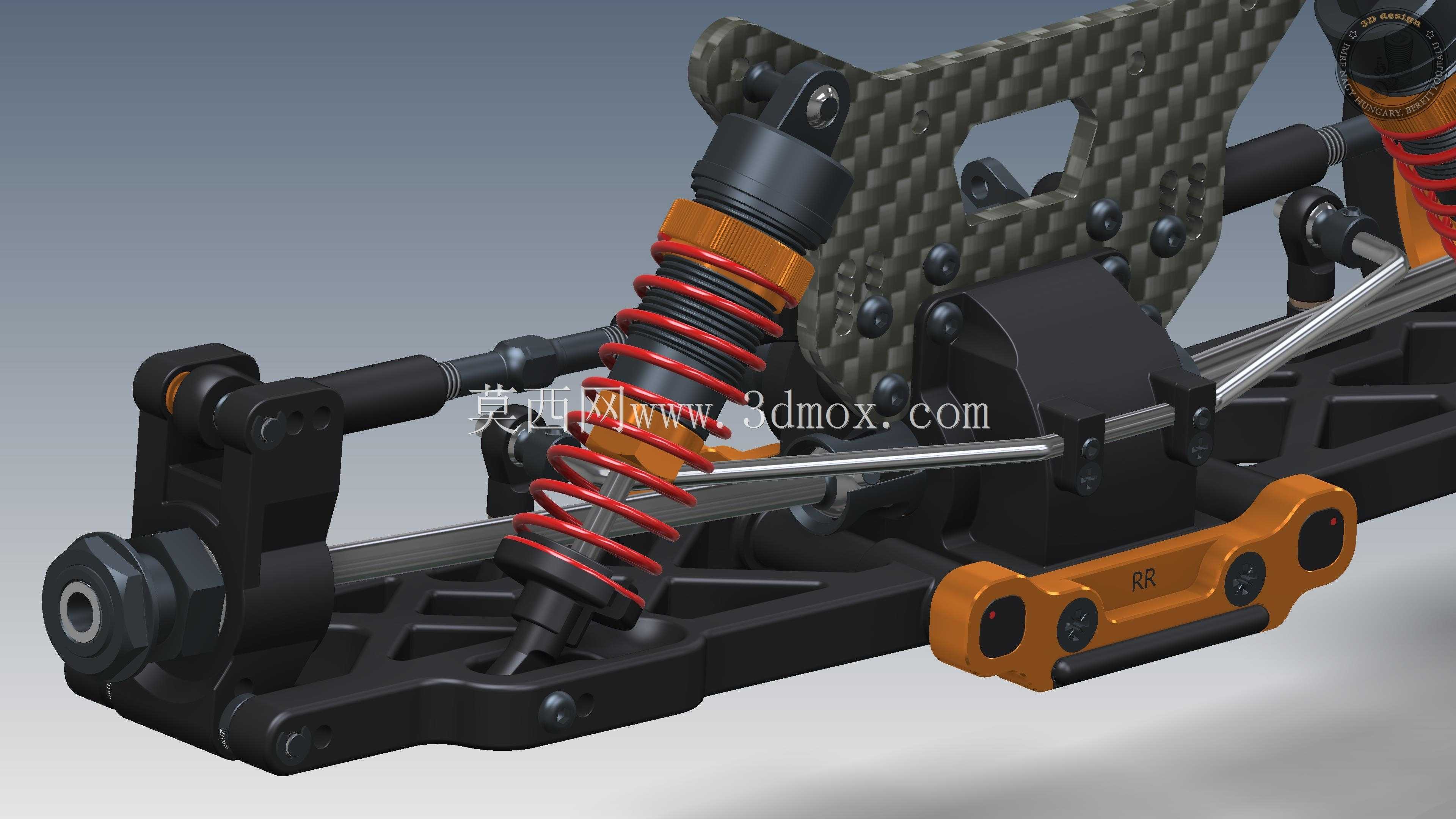

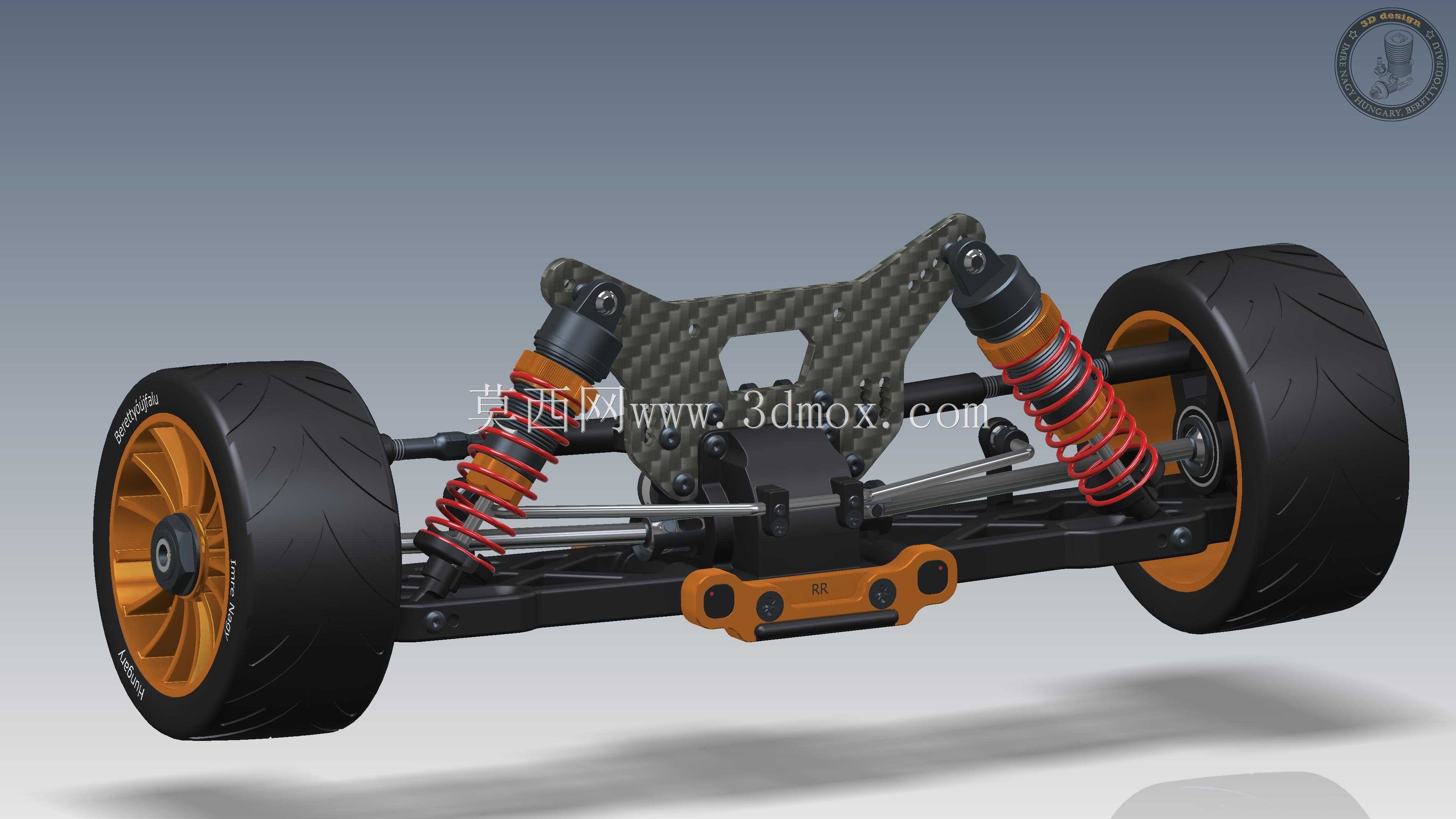

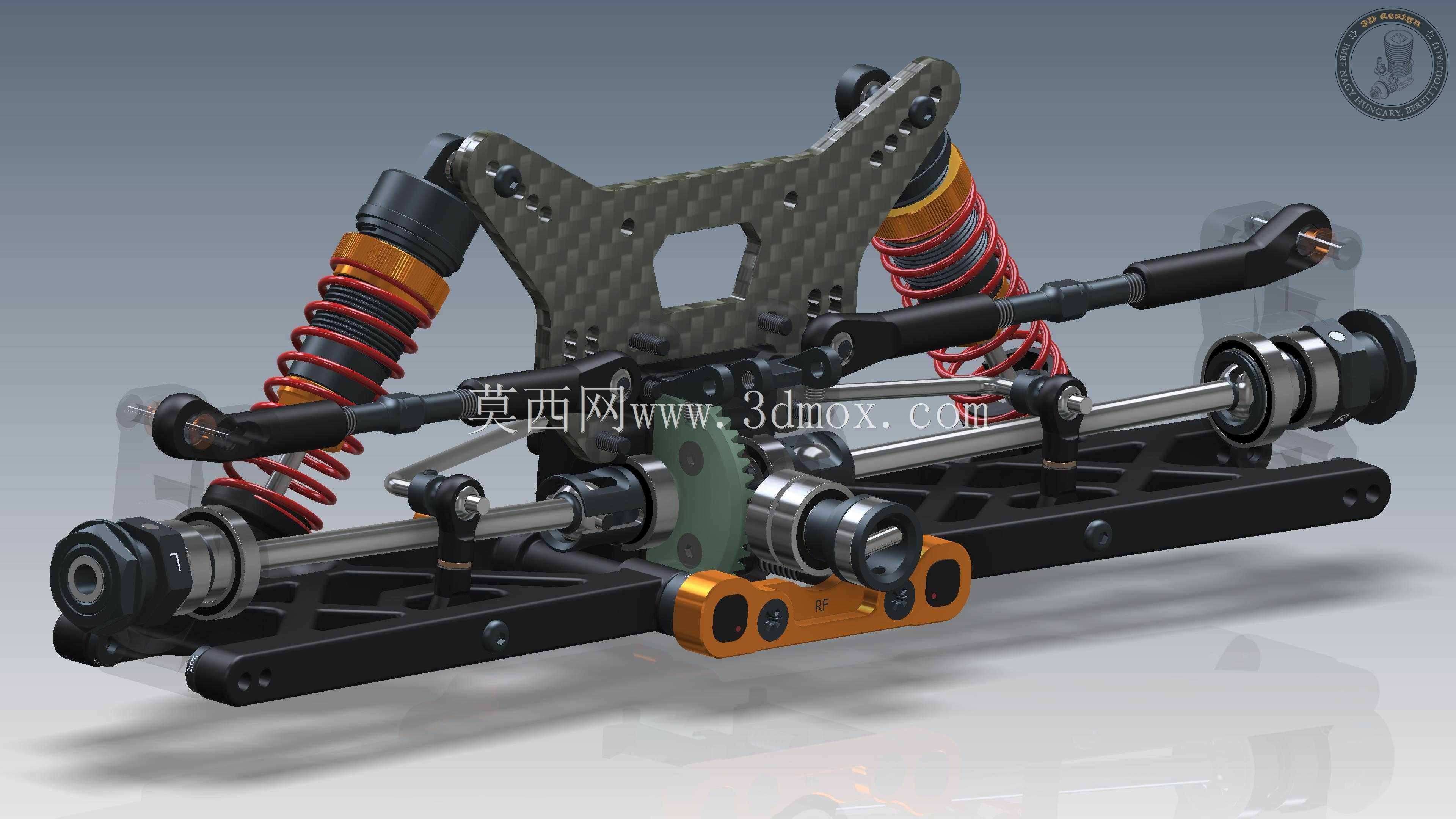

该结构主要应用于比例无线电遥控模型车的底盘后部区域，承担着遥控车行驶过程中后轮的载荷传递、路面冲击过滤以及行驶姿态稳定的核心作用，是决定遥控车操控手感、过弯极限与复杂路面通过性的核心功能部件。在实际使用场景中，无论是铺装路面的高速竞速、赛道过弯的侧向载荷承载，还是非铺装越野路面的颠簸冲击过滤，这套后悬挂结构都能通过自身的机械联动特性，让车轮尽可能保持与路面的贴合，避免车轮悬空导致的动力流失或侧滑失控，同时将路面传递的高频震动进行缓冲消解，减少震动对底盘电子元件、传动部件的损伤，也能让操控者更精准地感知车辆行驶状态，完成精细的操控动作。从功能特性来看，这套后悬挂采用双叉臂式独立悬挂的结构逻辑，搭配同轴布置的螺旋弹簧与阻尼减震器，能够针对不同的路面冲击幅度提供分层的缓冲反馈：小幅度的细碎颠簸由减震器的阻尼油液流动快速吸收，大幅度的跳跃落地冲击则由螺旋弹簧承接压缩行程，配合碳纤维材质的悬挂上支架，在保证结构强度的前提下大幅降低了簧下质量，让悬挂的回弹响应速度更快，车轮的循迹性更强。悬挂的摆臂连接点位采用金属销轴配合衬套的结构，既保证了摆臂上下摆动的顺畅度，也预留了微小的形变余量，避免硬连接在冲击下出现断裂。在设计思路上，这套结构优先考虑了悬挂运动行程与车轮定位参数的匹配，在悬挂上下摆动的全行程范围内，车轮的外倾角、前束值变化被控制在合理区间内，避免轮胎出现异常偏磨，同时也保证过弯时轮胎接地面能够尽可能贴合路面，提供足够的侧向抓地力。减震器的安装角度经过优化，采用倾斜布置的方式，在有限的底盘空间内最大化减震器的有效工作行程，同时让弹簧的弹力传递路径更直接，减少力的损耗。碳纤维支架上预留了多组减震器安装孔位，能够根据不同的路面场景、车辆配重调整减震器的安装角度与预压行程，适配竞速、越野、漂移等不同的玩法需求。从安装边界来看，这套后悬挂的整体横向宽度匹配遥控车后轮的轮距设定，上部支架的安装孔位与底盘后部的固定点位完全对应，两侧的车轮连接端适配标准规格的遥控车轮毂接合器，传动半轴的连接位置与后部减速箱的输出轴同轴，安装时无需额外对底盘结构进行修改，能够直接替换同规格车型的原厂后悬挂组件。悬挂的下部摆臂预留了防倾杆的安装接口，后续可根据操控需求加装防倾杆，调整车辆的侧倾刚度，进一步优化过弯时的车身姿态。整个结构的运动部件之间都预留了足够的活动间隙，在悬挂全行程压缩、回弹的过程中，不会与轮胎、底盘壳体、传动部件发生运动干涉，保证机械动作的顺畅可靠。
