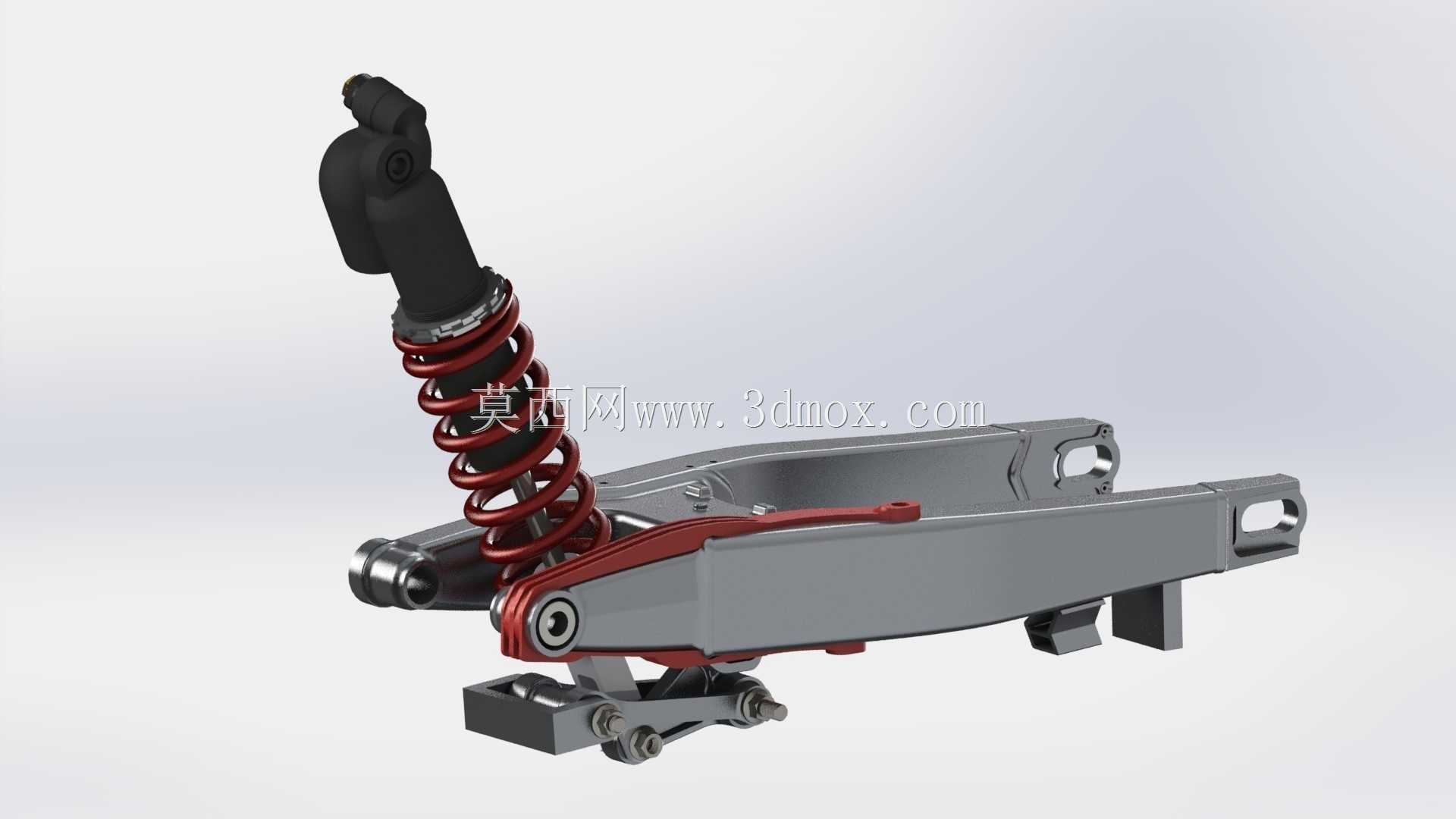

本田越野摩托后悬挂摇臂减震总成结构

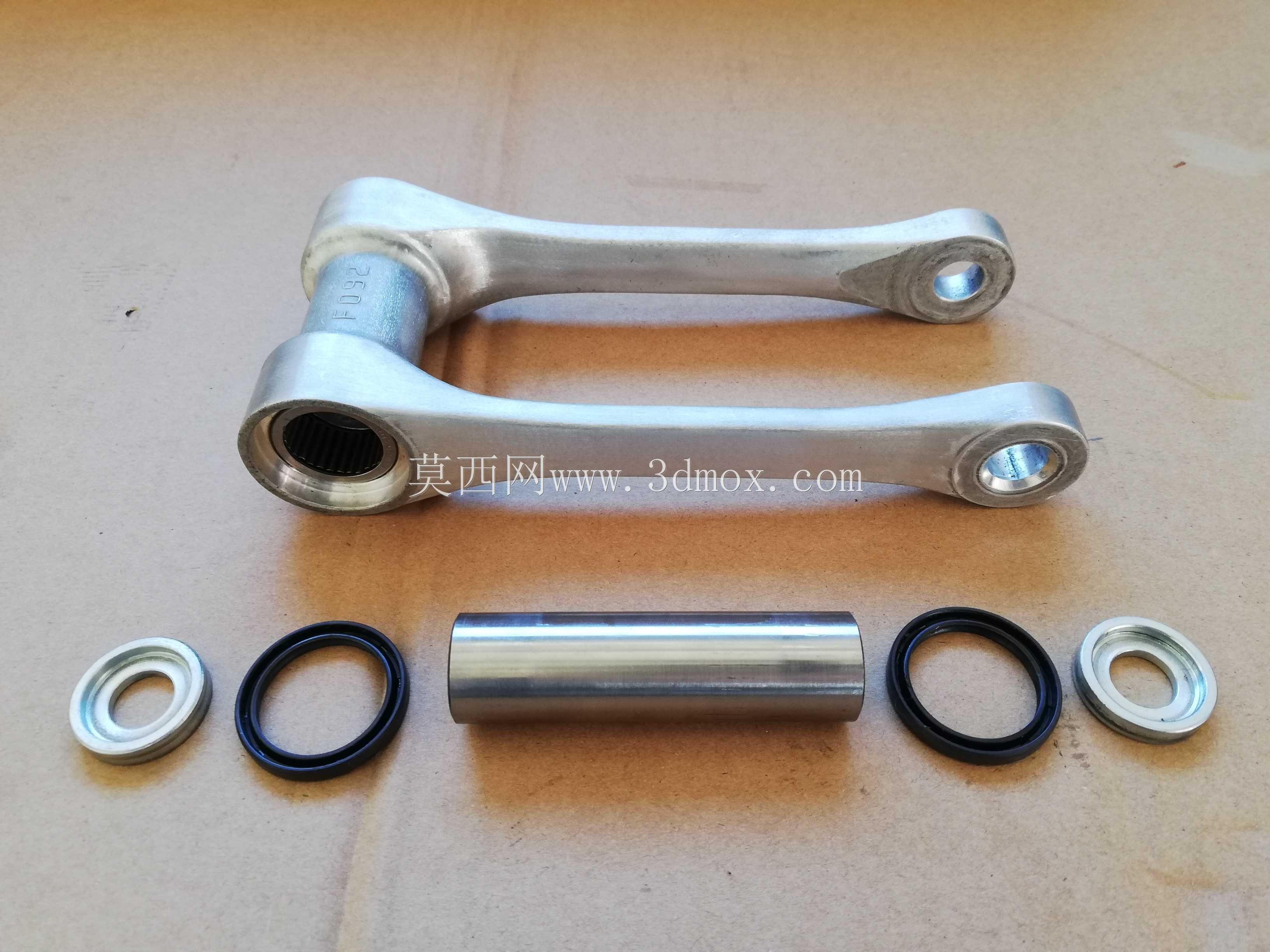

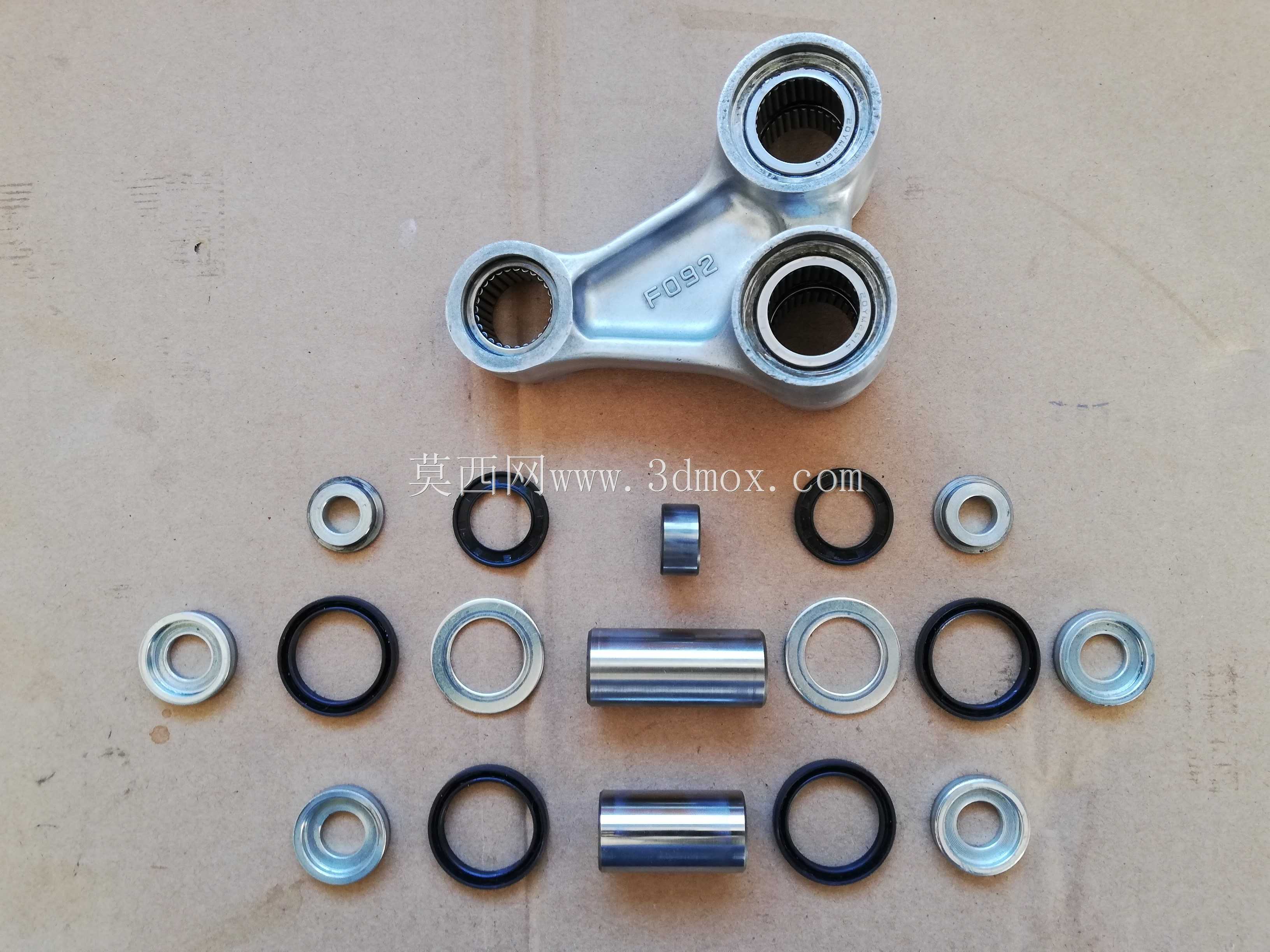

该后悬挂结构主要应用于中小排量越野摩托车的后轮承载与震动过滤场景，是越野摩托行驶系统中连接车架与后轮的核心承载部件，直接决定非铺装路面骑行时的后轮贴地性、车身姿态稳定性以及骑乘舒适性，能够在飞坡落地、颠簸路面穿越、高速过弯等复杂工况下，承接后轮传递的多方向冲击载荷，避免刚性冲击直接传递至车架与骑乘人员。从实际用途来看，这套悬挂总成一方面承担后轮的定位功能，通过多连杆结构的运动轨迹约束，保证后轮在减震压缩、回弹行程中始终保持合理的轮距与倾角，避免轮胎异常磨损与行驶轨迹偏移；另一方面通过螺旋弹簧与阻尼减震器的配合，将路面传来的高频、大振幅冲击转化为平缓的阻尼力释放，大幅降低骑行过程中的颠簸感，同时在飞坡落地时提供足够的支撑力，避免减震触底造成车架损伤。从功能特性来看，该结构采用多连杆式摇臂设计，相比传统双枪后减震结构，能够通过连杆杠杆比的调校，实现渐进式的减震阻尼特性，在小幅度颠簸时减震响应灵敏，过滤细碎震动，在大冲击行程下阻尼与弹簧刚度逐步提升，提供充足的支撑余量；摇臂主体采用高强度铝合金构型，在保证结构刚度的前提下尽可能降低簧下质量，提升后轮的动态响应速度；减震器上端与车架连接点位、下端与摇臂的连接点位均采用耐磨衬套结构，能够长期承受多方向的交变载荷，降低铰接点位的磨损量，延长部件使用寿命。在设计思路上，该结构首先围绕越野场景的载荷边界进行受力分析，针对飞坡落地时的峰值冲击载荷，对摇臂的主梁截面、连杆铰接点的加强筋结构进行了针对性优化，在应力集中的铰接位置做了圆角过渡与局部加厚处理，避免应力集中造成的结构断裂；同时结合整车的重心布局，调校连杆的运动几何关系，让减震压缩过程中后轮的运动轨迹尽可能贴合设计预期，避免压缩过程中后轮后移量过大影响链条张紧度，也防止回弹过程中出现后轮甩动的问题。从安装边界来看，该总成上端减震器安装孔位与车架尾部的预设吊耳直接匹配，摇臂前端的主轴孔与车架后平叉轴点位同轴安装，连杆下端的连接点位与摇臂下部的安装座对应，整体安装后减震器的初始行程预留量符合越野车型的调校需求，摇臂两侧的后轮安装槽能够适配对应规格的越野轮毂与轮胎，刹车卡钳、链条导向器的安装点位均在摇臂上做了集成预留，不需要额外进行打孔改装即可完成整车装配，各运动部件之间预留了足够的运动间隙，在全行程压缩、回弹过程中不会与车架、后轮、排气等周边部件发生运动干涉。
