医用注射器逆向结构设计

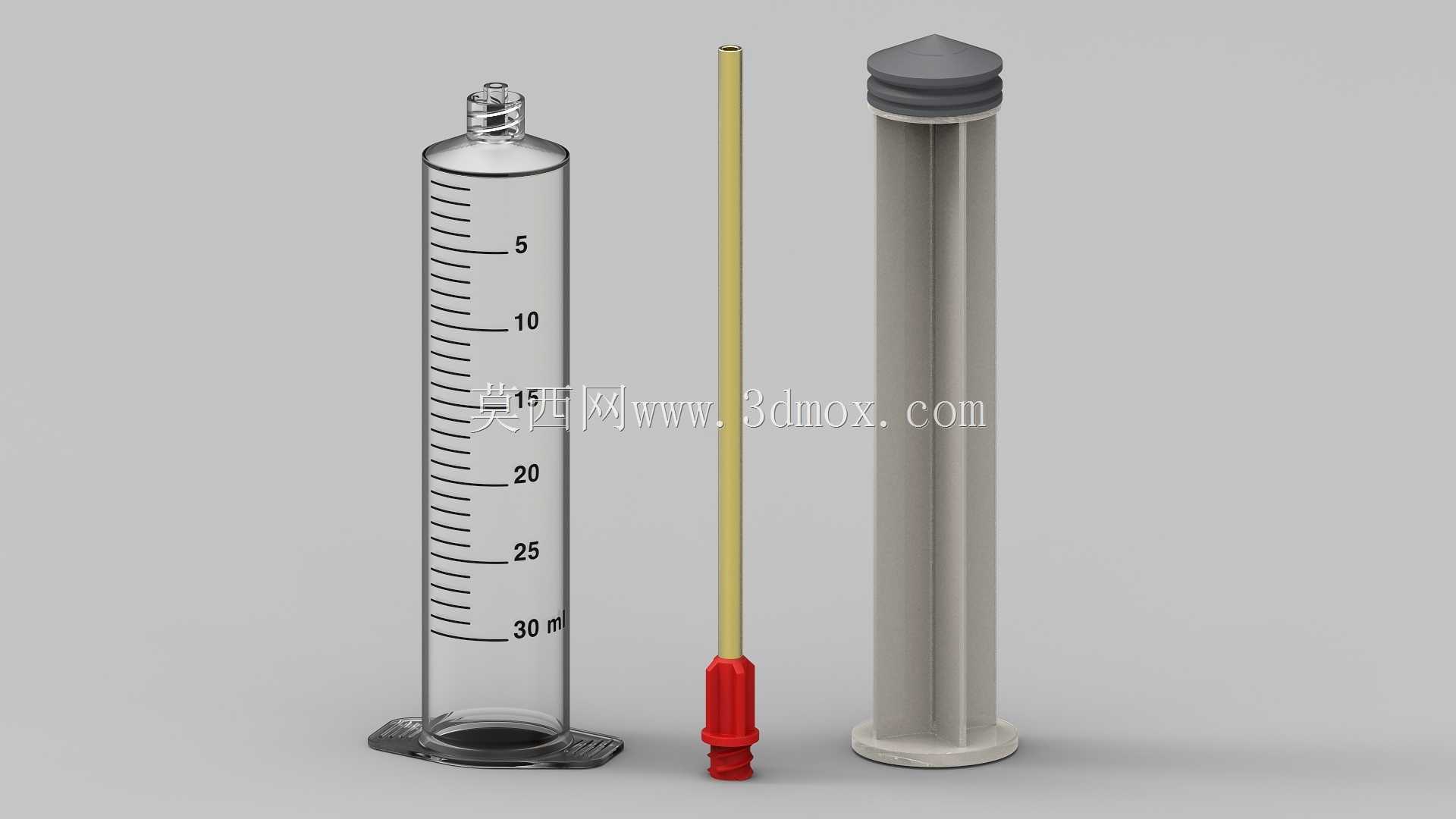

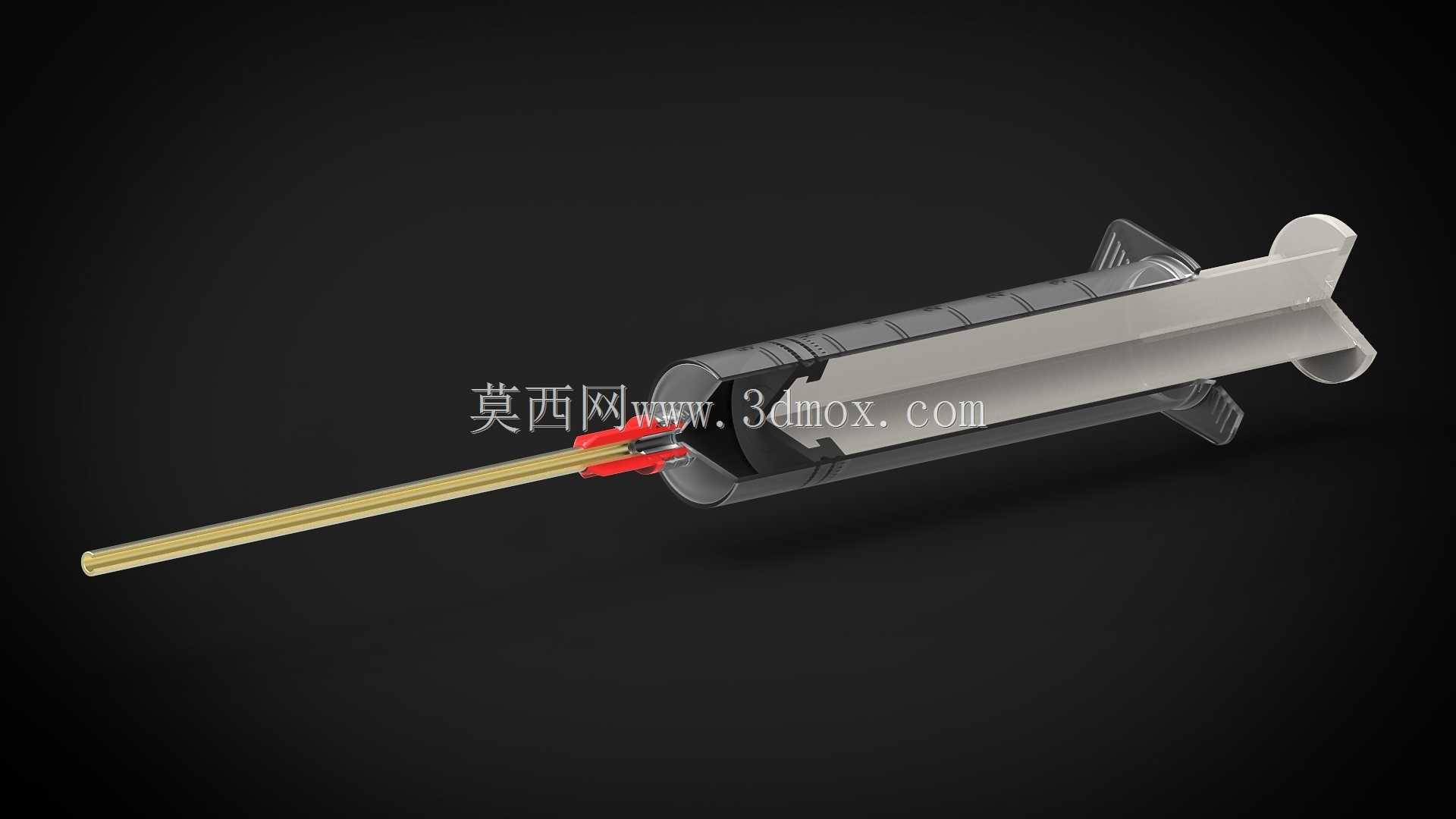

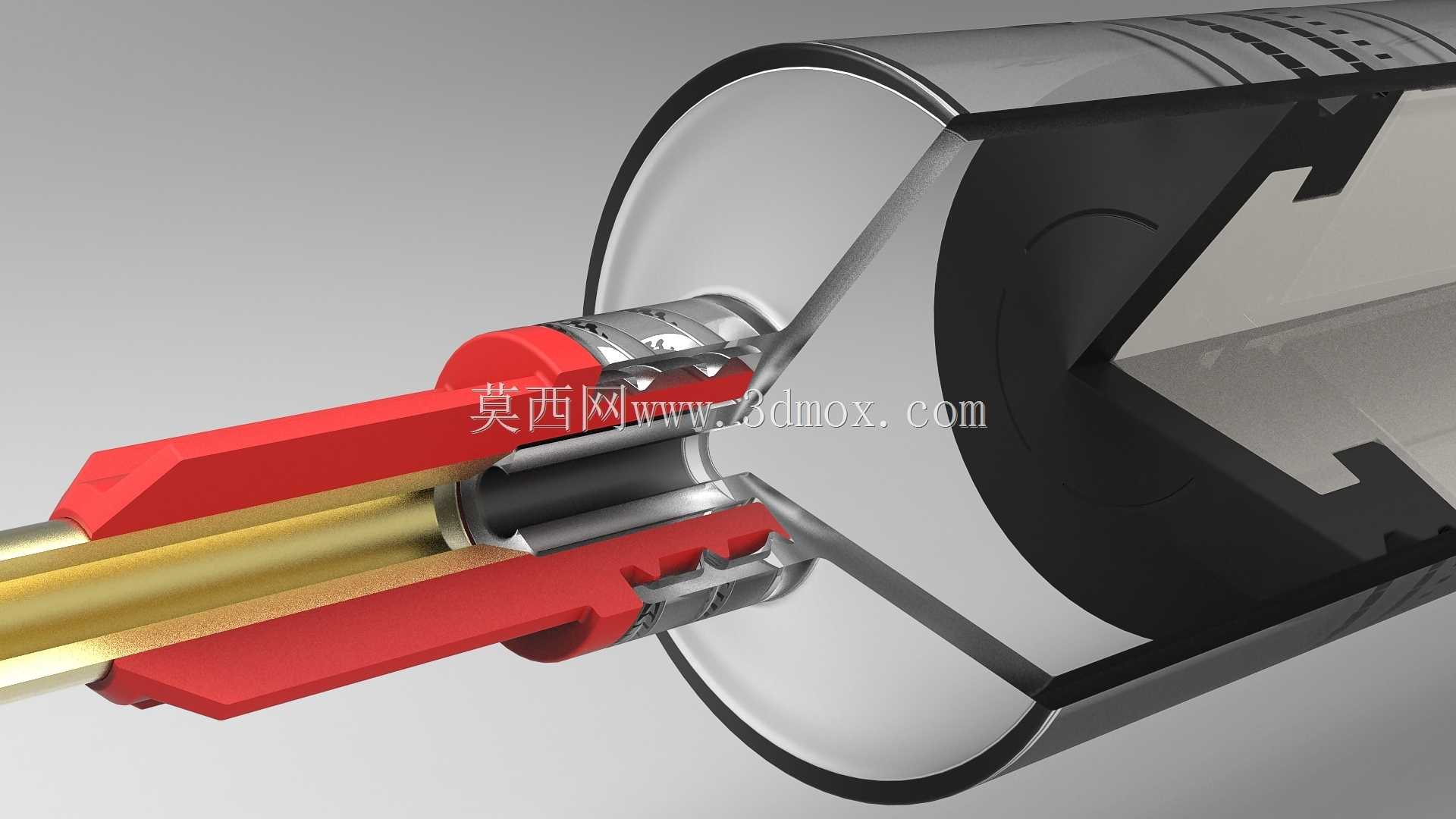

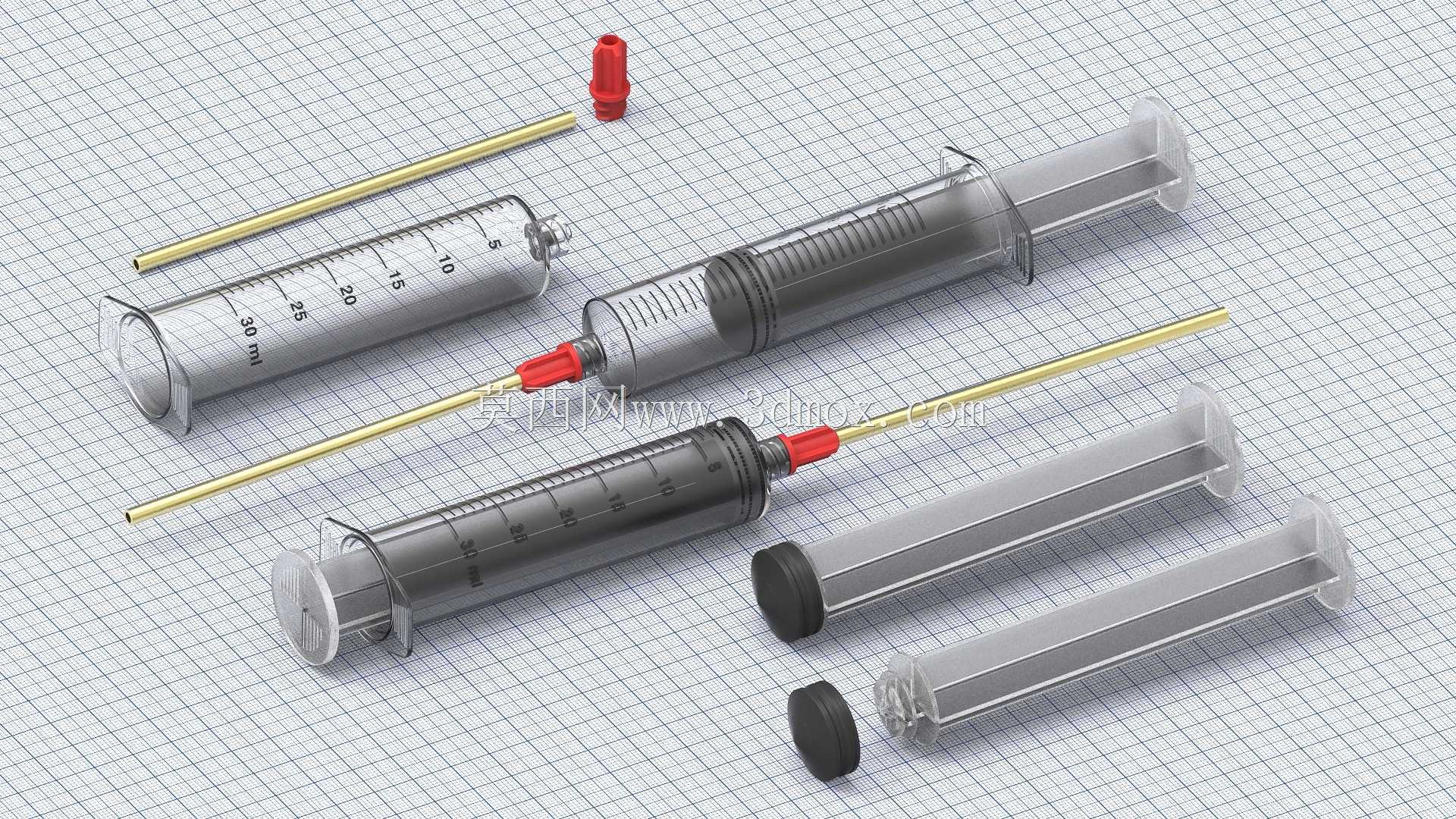

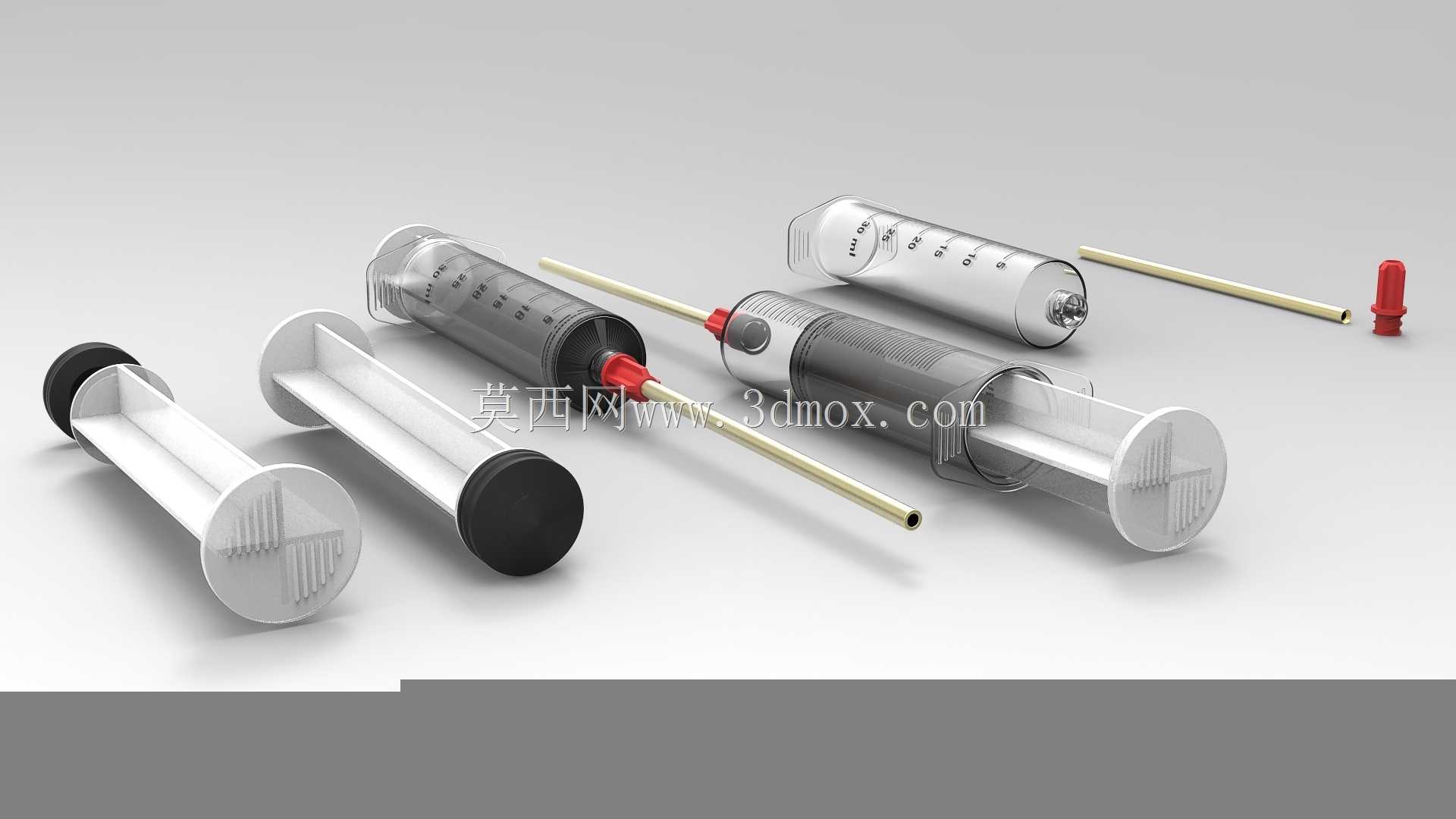

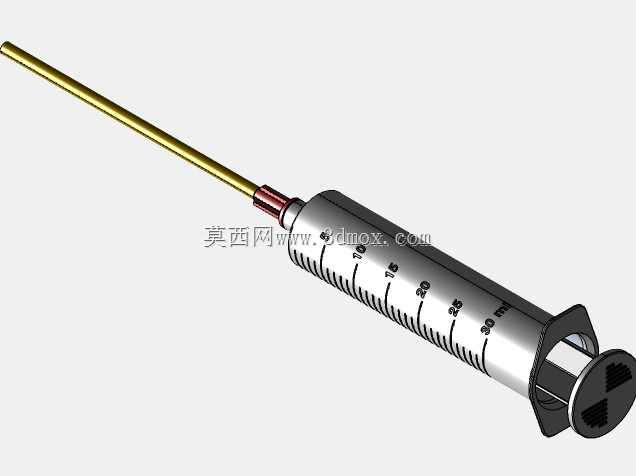

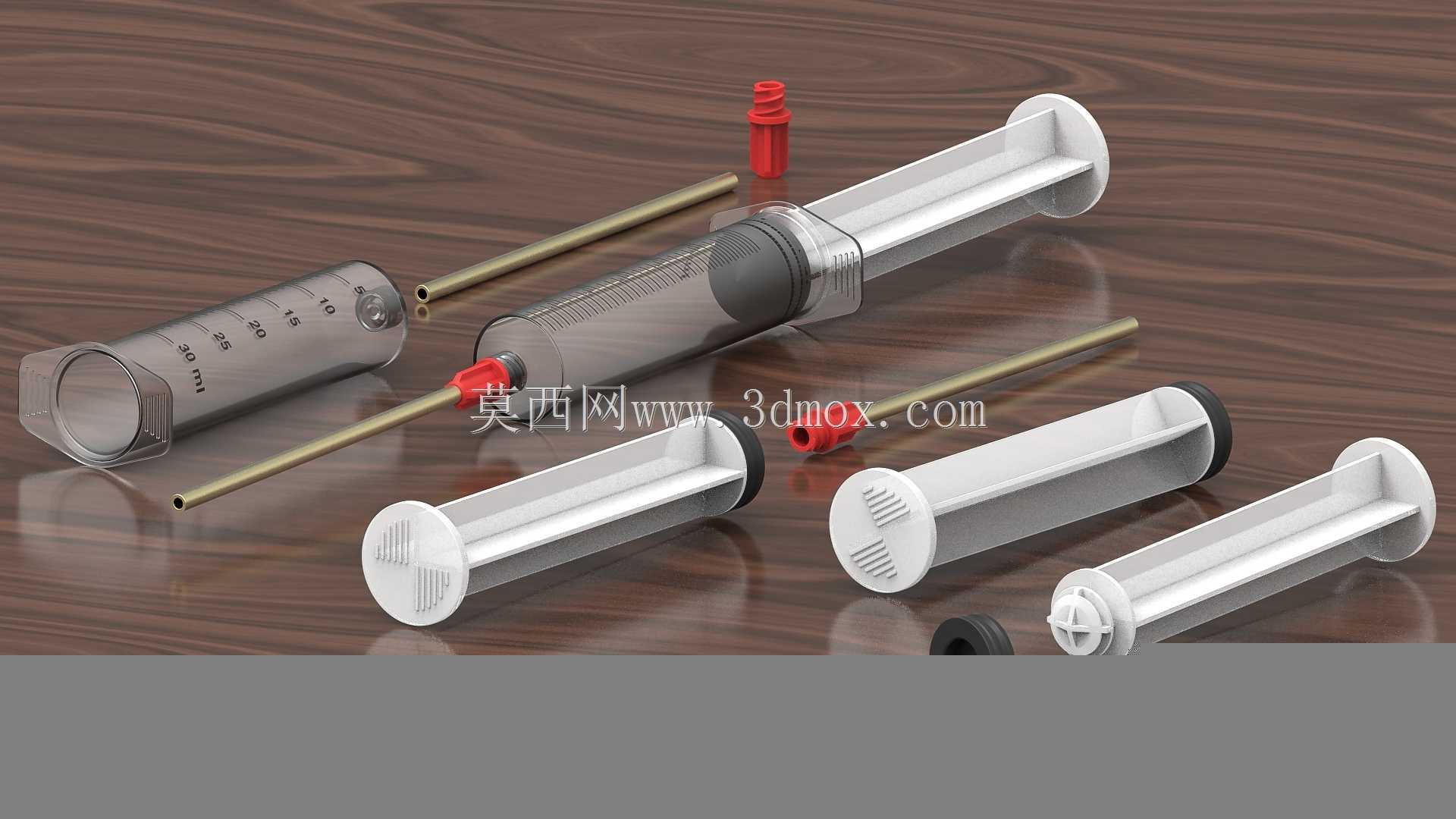

本次设计的注射器结构，核心面向临床医疗注射、实验室精准取样、工业点胶定量输送三大类应用场景，在常规一次性注射器的结构基础上做了适配性优化，可满足不同场景下的定量流体输送需求。在实际用途层面，常规规格的针筒可适配药液抽取、静脉推注的临床操作，搭配定制的黄铜插管配件后，可拓展用于狭小空间内的胶体点涂、实验试剂的微量加注，甚至可作为小型气动回路的临时流体控制元件使用，适配场景覆盖医疗、轻工、实验室多个领域。从功能特性来看，整套结构包含透明针筒、橡胶活塞、推拉芯杆、密封胶帽、黄铜插管几个核心部件，针筒外壁做了清晰的容量刻度标识，可直观读取内部流体容量，活塞与针筒内壁的配合间隙经过反复调整，既保证推拉过程的顺滑无卡顿，又能实现可靠的径向密封，避免流体渗漏；芯杆尾部的按压翼做了加宽处理，单手握持推注时受力更均匀，可精准控制推注速度，减少流体脉冲；配套的黄铜插管采用过盈配合与针筒头部的鲁尔接头连接，密封性能可靠，可承受常规推注压力下的流体冲击，不会出现脱管、漏液问题。在设计思路上，本次采用逆向工程思路还原成熟产品的结构优势，同时针对原有结构的插管部分做了定制化调整，将原有的常规插针替换为定制黄铜管，明确了插管的外径为4毫米、壁厚为0.75毫米的尺寸参数，既保证插管自身的结构强度，避免弯折堵塞，又能适配常规的针头、延长管路等外接配件；针筒部分保留了成熟产品的锥度设计，内壁的脱模斜度控制在合理范围，既满足注塑生产的脱模要求，又能保证活塞在全行程内的密封一致性。从外形尺寸与安装边界来看，整套注射器的最大外径与常规同容量医用注射器保持一致，可适配通用的注射器固定夹具、注射泵安装位，不需要额外定制安装支架；黄铜插管伸出针筒头部的长度经过优化，既保证插入深度满足使用需求，又不会因为过长导致受力弯折，整体结构的所有配合尺寸都遵循通用互换性原则，核心易损件如活塞、胶帽都可与市售常规配件通用替换，降低后续使用维护成本。整套结构的各部件装配关系清晰，没有复杂的异形结构，既可以直接用于3D打印验证装配效果，也可作为量产产品的结构设计参考，针对不同使用场景，还可通过更换不同材质的活塞、调整针筒容量规格，实现更细分的功能适配。
