多工位凸轮式执行操纵机构

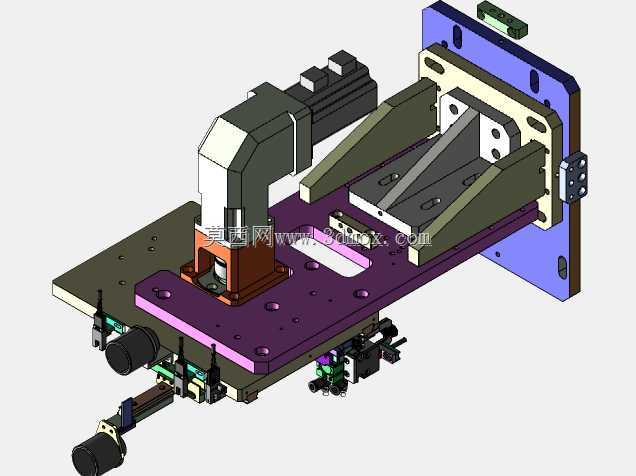

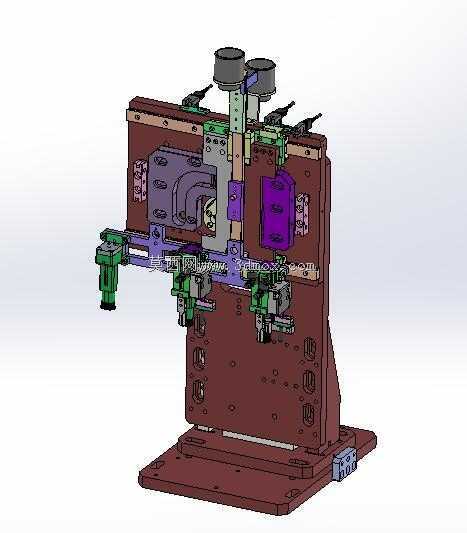

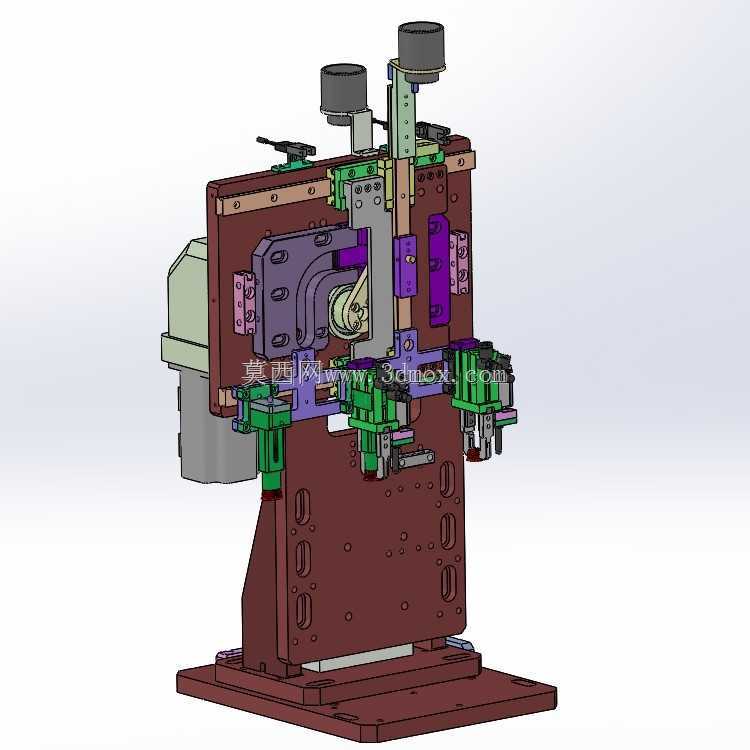

该操纵机构为自动化产线核心执行单元，主要应用于3C电子零部件装配、小五金件精密加工上下料、轻载工件多工位流转等生产场景，可作为自动化专机的功能执行模块，替代人工完成重复性的工件取放、工位切换、压合对位等操作，适配节拍稳定的连续化生产需求，能够在狭小安装空间内完成多组执行端的协同动作，大幅降低专机的整体占地空间。机构整体采用立式安装布局，底部为一体式厚重安装底板，底板预留多组规则排布的安装孔位，可直接固定在设备型材台面或者专机基座上，安装边界规整，无需额外设计转接安装板即可完成装配，整体重心集中在下部支撑立板区域，高速运行时无明显晃动，运行稳定性强。上部的动力输入单元搭配凸轮传动结构，将连续旋转输入转化为三组执行端的规律时序动作，每组执行端的动作行程、动作时机均通过凸轮轮廓曲线精准控制，无需额外编写复杂的多轴协同控制程序，仅需单动力输入即可实现多工位的顺序动作，动作重复定位精度高，长期运行无累计误差。三组执行端沿立板横向等距排布，每个执行端可根据实际生产需求搭配夹爪、吸嘴或者压头，可同时完成三个工位的同步作业，也可通过调整凸轮相位实现动作时序的错峰配合，适配不同工艺的动作逻辑需求。立板采用加厚钢板加工而成，所有传动部件均内嵌安装在立板的安装槽内，外部无裸露的传动结构，可有效避免生产车间内的粉尘、碎屑进入传动间隙，降低日常维护频次。导向部位均采用自润滑耐磨衬套配合高精度导杆，长期往复运行磨损量极小，可保证上万小时运行无明显精度衰减。整体结构设计紧凑，传动路径短，动力损耗低，相比多轴模组搭建的同功能执行机构，成本更低、运行故障率更低、调试难度更小，非常适合集成到各类中小型自动化专机中，作为标准化的执行操纵模块使用，可大幅缩短专机的设计开发周期，降低设备的整体制造成本。
