可加工组装式参数化电缆牵引拖链结构

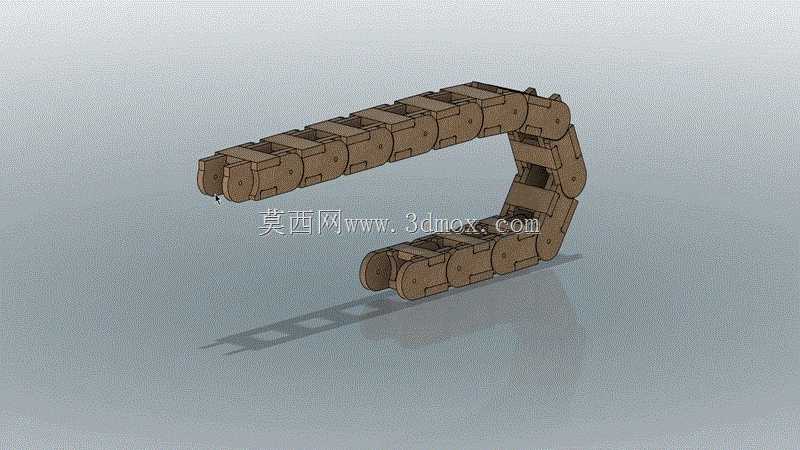

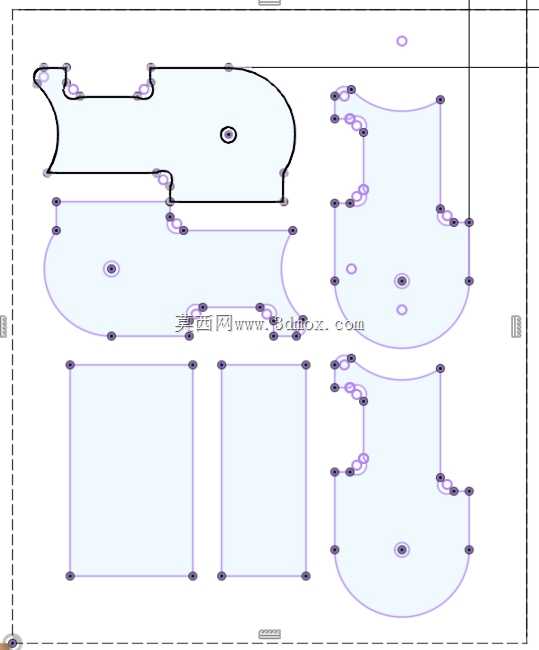

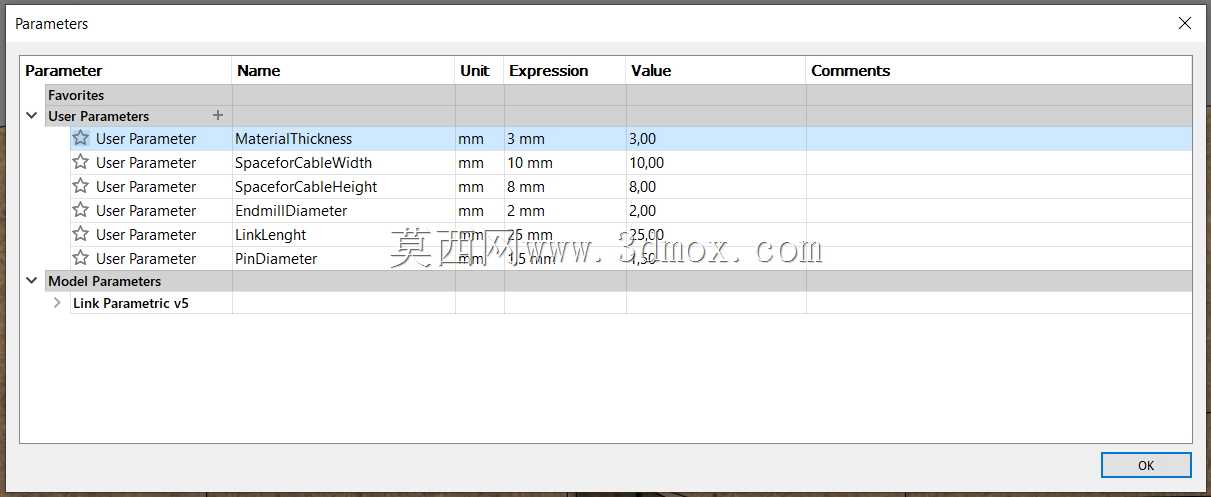

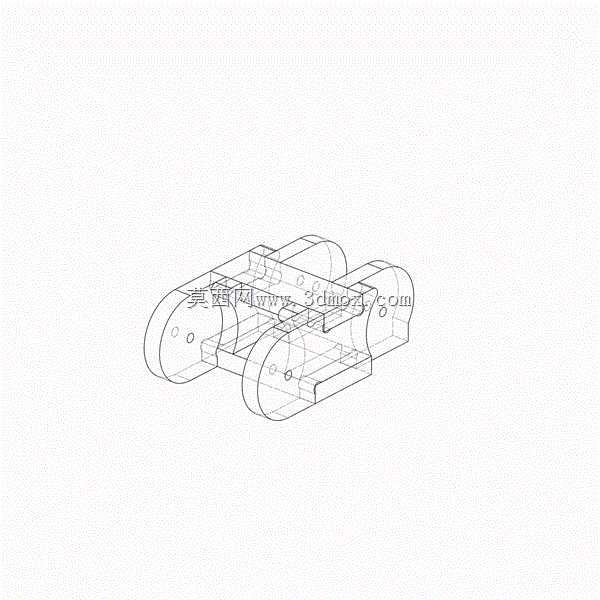

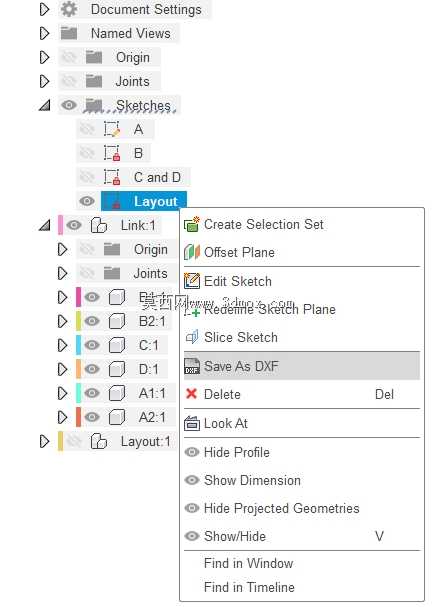

这款拖链结构主要面向工业自动化生产线、数控机床、桁架机械手等需要往复移动供能的设备场景，核心作用是对内置的电缆、油管、气管、水管等柔性管线形成规整约束与防护，避免管线在设备往复运行过程中出现拉扯磨损、错位勾挂、过度弯折等问题，延长管线使用寿命，同时让设备内部走线更加整洁有序，降低后期运维的管线排查难度。在实际设备运行过程中，拖链会跟随移动终端做同步的往复弯曲运动，每一节链节都能提供稳定的转动自由度，既可以保证管线随动过程中的弯曲半径处于安全阈值内，避免管线因弯折半径过小出现线芯断裂、管路折损的问题，也能对管线形成外层物理防护，隔绝加工场景下的切屑飞溅、切削液喷淋、粉尘附着等外界干扰。该拖链采用模块化拼接的设计思路，单节链节分为主体连接结构与销轴限位结构，拼接时无需额外复杂工具即可完成多节链节的串联组装，用户可根据自身设备的实际行程长度自由增减链节数量，适配不同的安装行程需求。每处链节的转动配合位置都做了间隙优化，既保证相邻链节转动时无卡滞，也能控制整体拖链的侧向晃动量，避免高速往复运动时出现拖链跑偏、脱槽的问题。设计时针对链节的销孔配合做了适配优化，可适配常见的纤维板、工程塑料、轻质金属等多种加工材质，用户可根据自身使用场景的负载、耐磨需求选择对应材料加工，单节链节的连接结构做了等强度设计，在保证整体结构强度满足常规线缆牵引负载的前提下，尽可能缩减链节的整体厚度与重量，降低拖链往复运动时的惯性负载。安装边界方面，该拖链的弯曲段半径可通过链节转动角度的限位结构进行适配调整，固定端与移动端的安装接口预留了通用的安装孔位，可直接适配市面上常见的拖链安装槽、固定支架结构，无需对现有设备的安装基座做大规模改造即可完成替换安装，同时链节的内部空腔做了分隔优化空间，可根据内置管线的直径、数量调整内部隔片位置，实现动力电缆、信号电缆、流体管路的分仓排布，避免不同类型管线之间相互干扰摩擦，进一步提升管线排布的安全性与规整度。
