汽车麦弗逊式前悬带制动总成结构设计

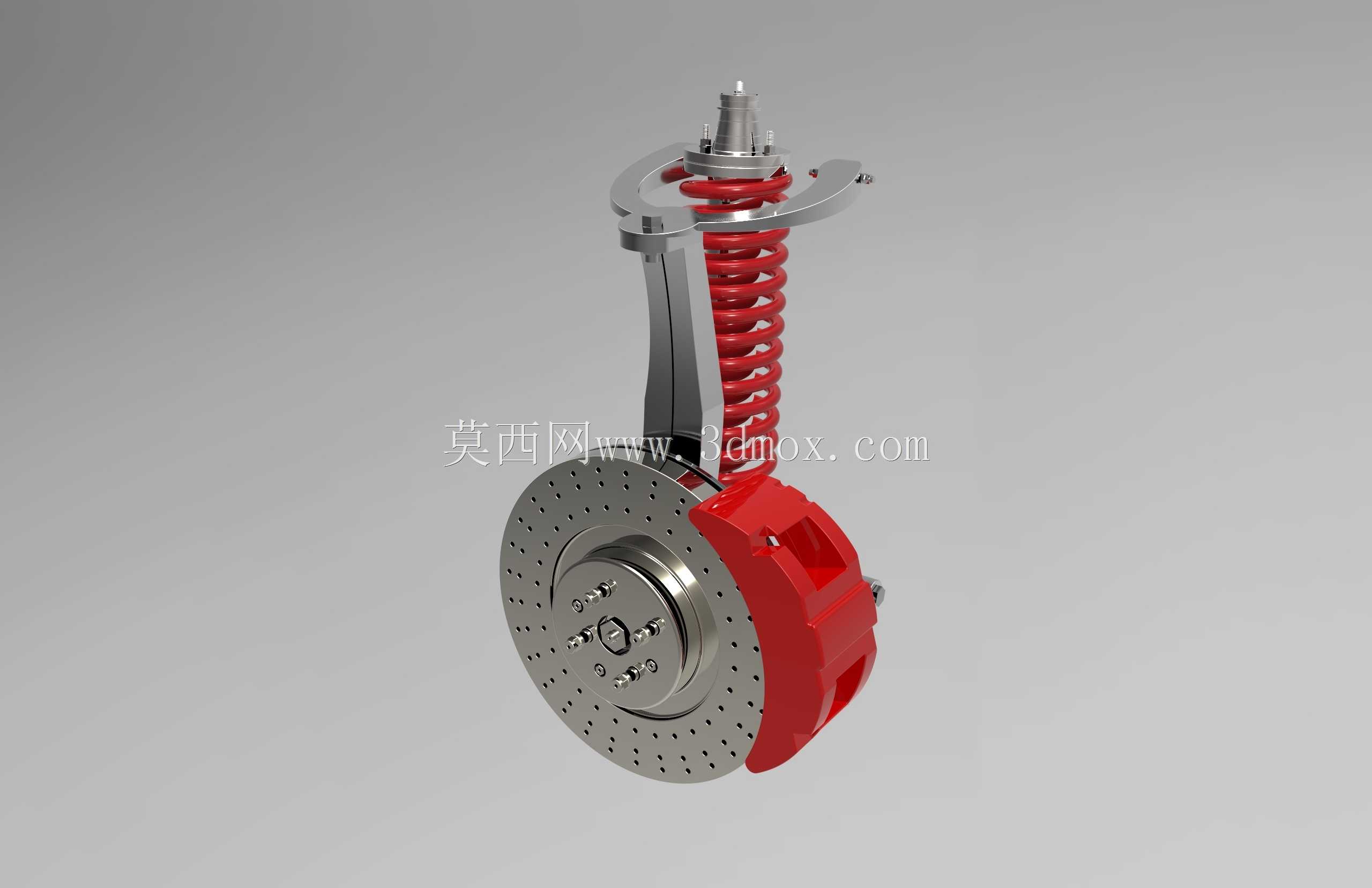

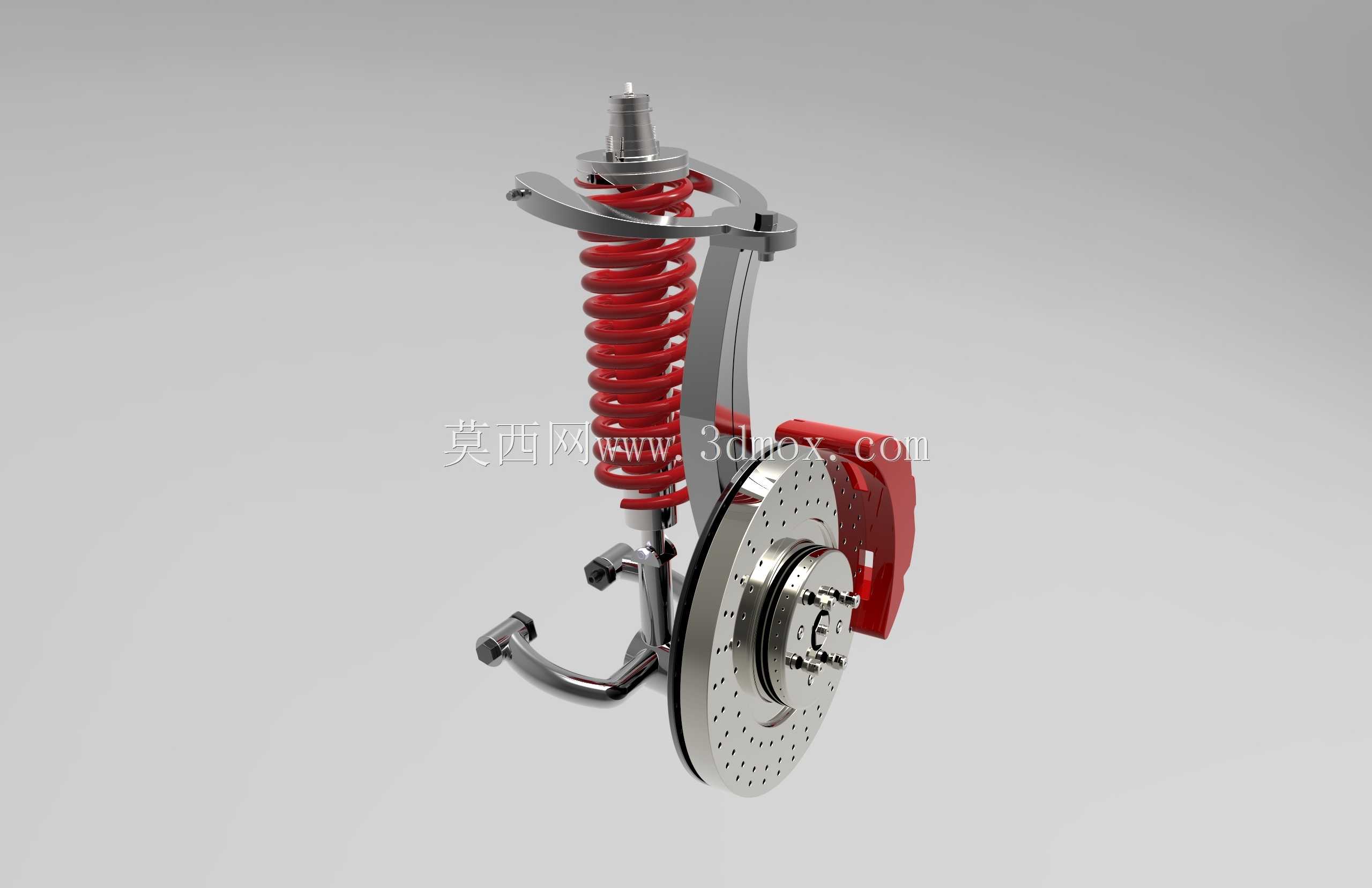

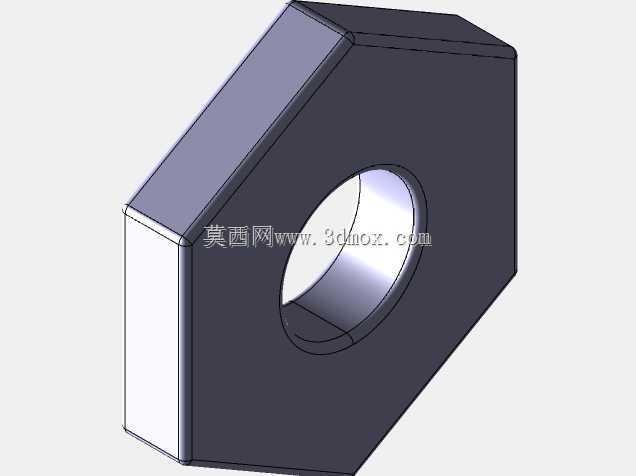

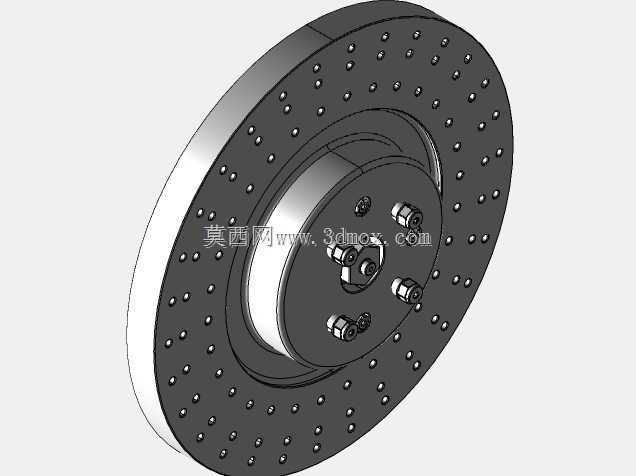

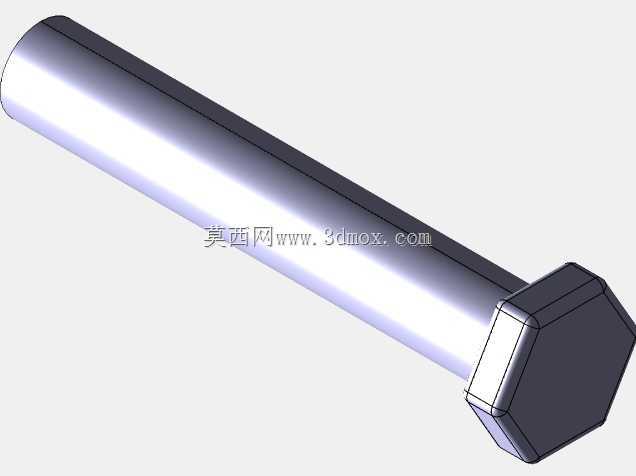

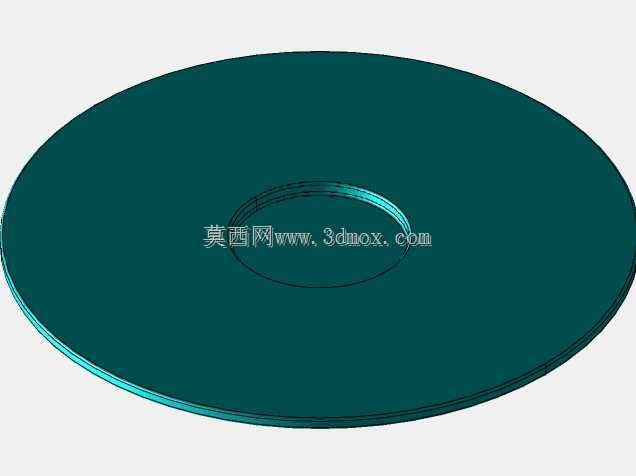

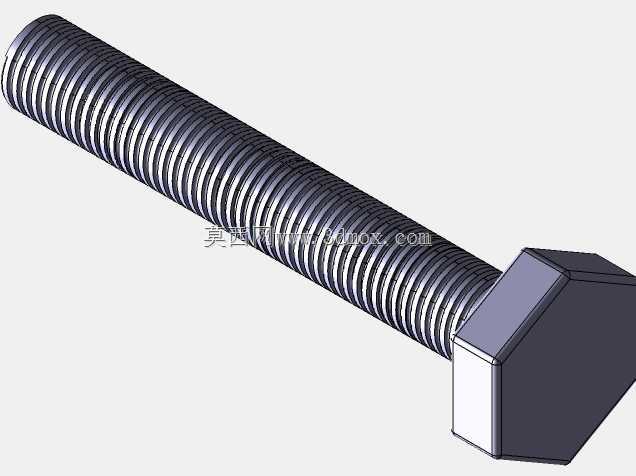

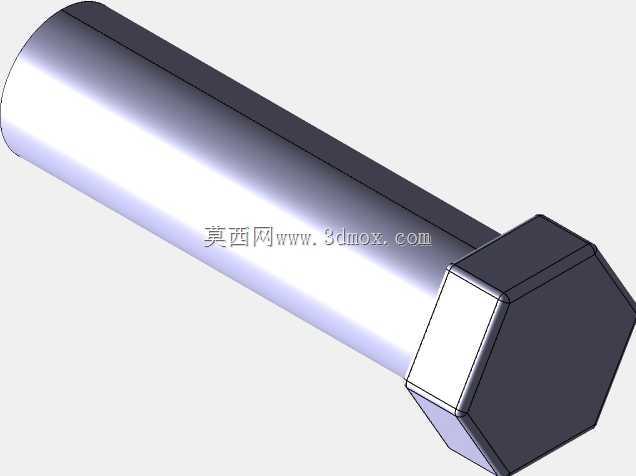

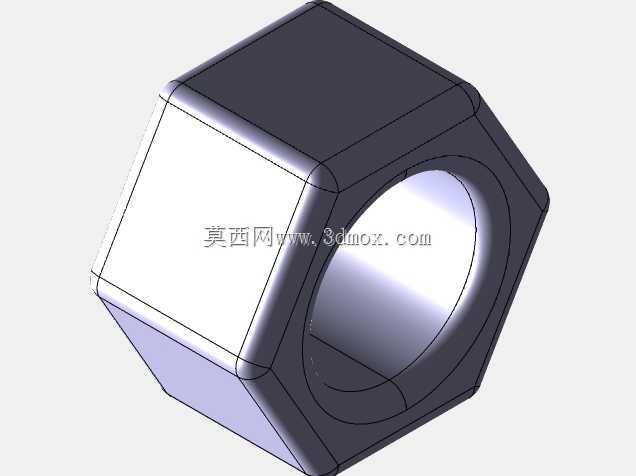

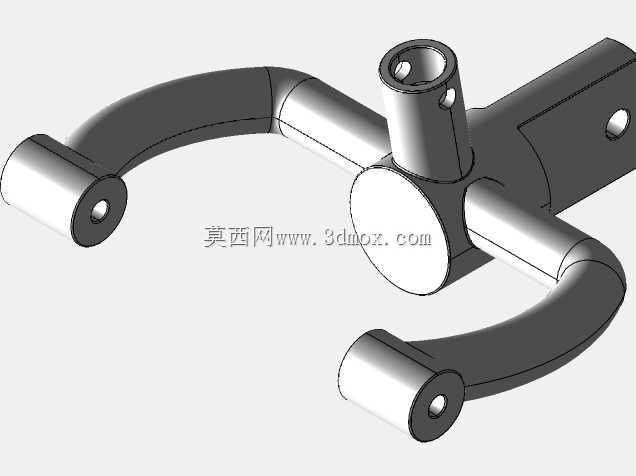

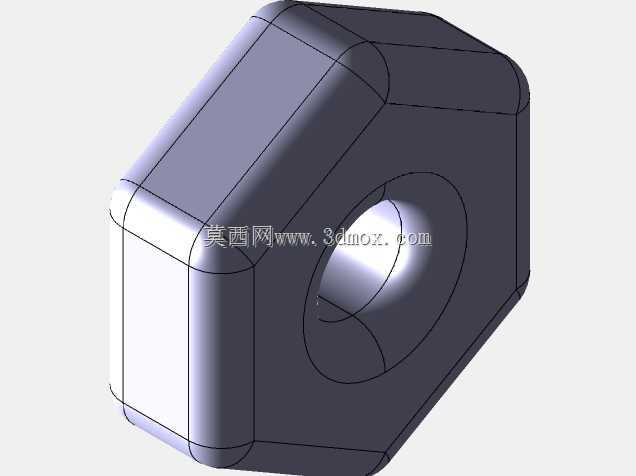

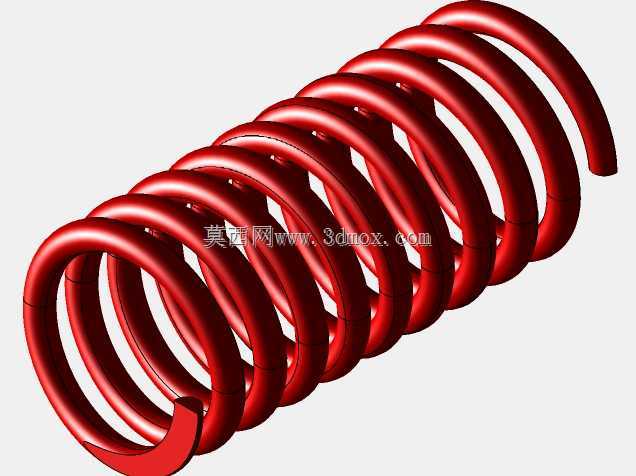

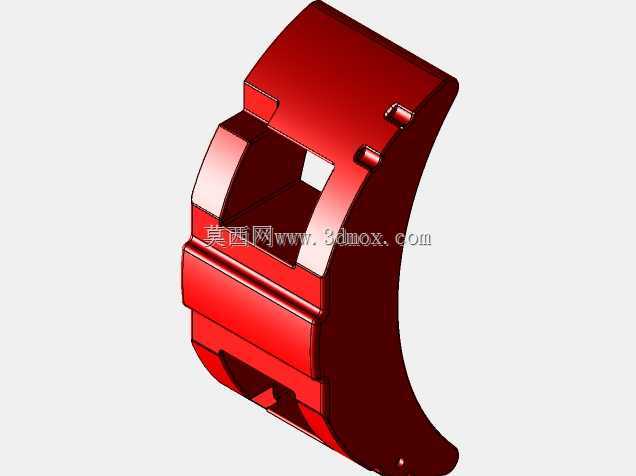

量产车悬架开发阶段，最容易被忽略的是制动卡钳与减震器下支座的动态间隙，实车满载转向到极限位置时，若两者预留公差不足，碎石卡滞或衬套形变后极易出现硬摩擦，轻则磨破卡钳防尘套引发制动液渗漏，重则直接磕断减震器活塞杆。这套前悬总成的三维结构里，转向节与减震器套筒的连接法兰特意做了1.2mm的偏心偏移设计，不是为了视觉上的错位效果，而是给制动卡钳的安装座让出了3.7mm的横向避让空间，哪怕转向节在长期冲击下出现0.8mm以内的塑性形变，卡钳背部与减震器支座的安全间隙依然能保持在1.5mm以上，完全覆盖整车10年24万公里的耐久形变阈值。螺旋弹簧的上下端圈并紧段做了0.7圈的磨平处理，对应模型里弹簧与上下弹簧座的贴合面不是整圈接触，而是预留了0.2mm的周向间隙，这个细节是为了适配弹簧在压缩回弹过程中的轻微扭转，避免弹簧端圈与支座硬接触产生异响，同时也能减少弹簧表面涂层的磨损，防止长期使用后出现锈蚀断裂。制动盘的通风道采用了36条斜向流线型筋条，不是常规的径向直筋，模型里能看到筋条与盘面呈17度夹角，车辆前进时制动盘转动会带动空气从盘心向外甩出，散热效率比直筋结构高22%，连续10次全力制动后的盘面温度能低47摄氏度，大幅降低热衰退风险。转向节的羊角部位与下摆臂球头的连接孔做了阶梯式设计，孔口处的倒角不是常规的45度，而是15度的过渡锥面，球头销压装时不会刮伤球头的橡胶防尘套，同时压装到位后锥面能给防尘套提供均匀的支撑，避免车辆行驶中球头摆动反复折叠防尘套产生疲劳开裂。减震器的防尘罩与缓冲块采用了一体式嵌套结构，模型里能看到缓冲块的上端嵌入防尘罩内部3mm，车辆过坑洼路面减震器压缩到极限时，缓冲块不会直接撞击减震器上支座，而是先通过防尘罩的端面分散冲击力，减少缓冲块的局部应力集中，使用寿命能提升40%以上。卡钳的安装支架与转向节的连接面做了0.05mm的凸台设计，装配时不需要额外加装调整垫片，就能保证制动盘与卡钳摩擦片的两侧间隙均匀，避免出现偏磨导致的制动抖动，同时也减少了总装线上的调整工序，单台车装配时间能节省12秒。
