RJ45网络接口面板安装座结构设计

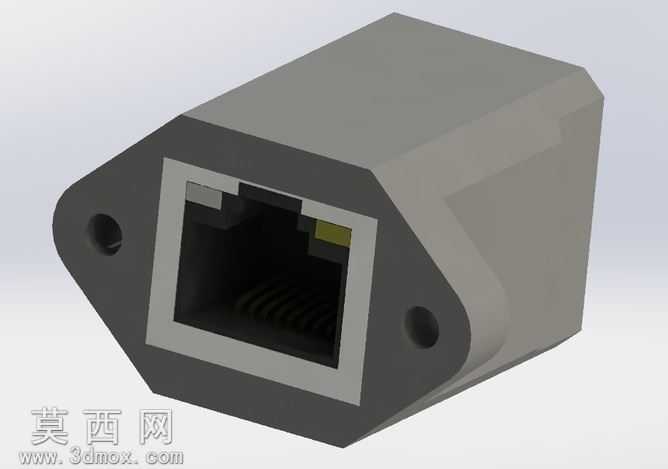

本模型为RJ45网络接口面板安装座，采用SolidWorks进行全参数化三维建模，建模过程严格遵循接插件行业通用尺寸规范，从接口内部的弹片卡位结构到外部安装法兰的定位孔位，均按照实际量产产品的尺寸公差要求进行绘制，确保模型可直接用于结构验证与开模参考。模型整体采用实体建模方式构建，首先绘制接口主体的梯形轮廓基体，通过拉伸凸台命令生成主体基座，随后对前端接口区域进行切除拉伸，预留出标准RJ45水晶头的插入空间，内部添加对应8P8C触点的卡位凸台结构，还原水晶头插入后的卡接锁定形态。外部两侧的安装法兰采用带圆角的菱形结构设计，通过拉伸命令与主体基座合并为整体，法兰上开设两个对称的圆形安装通孔，用于配合螺丝将接口固定在设备面板或墙面面板上，法兰与主体衔接处做了微小的倒角过渡处理，避免实际生产中出现应力集中导致的开裂问题。材质设置上，主体外壳部分采用深灰色阻燃PC工程塑料材质，渲染时调整材质的粗糙度参数模拟哑光塑料的质感，接口内部的金属弹片部分赋予镀金黄铜材质，添加轻微的反射效果还原金属触点的光泽感，前端接口的边框部分采用浅灰色ABS材质，与主体外壳形成清晰的视觉区分，方便识别接口插接区域。结构设计上充分考虑了实际使用的装配需求，主体尾部预留了网线接入的让位空间，内部设置了线缆固定的卡位结构，可在装配时对网线进行拉扯限位，避免网线拖拽导致的触点脱焊问题，安装法兰的孔位间距符合通用面板安装的标准尺寸，可兼容市面上多数标准网络面板、工控设备机柜的开孔尺寸，无需额外调整孔位即可直接装配使用。建模过程中对所有尖锐边角都做了R0.3-R0.5的圆角处理，既符合塑料注塑件的脱模工艺要求，也能避免安装使用过程中尖锐边角划伤操作人员，整体模型结构完整，无多余特征，所有特征参数均可编辑，可根据实际使用需求调整接口尺寸、安装孔位间距等参数，适配不同规格的面板安装场景。渲染阶段采用柔和的环境光搭配定向补光，清晰展现模型的结构层次与材质差异，多角度呈现接口的插接面、安装面与尾部结构，方便使用者快速理解产品的装配逻辑与结构特点。
