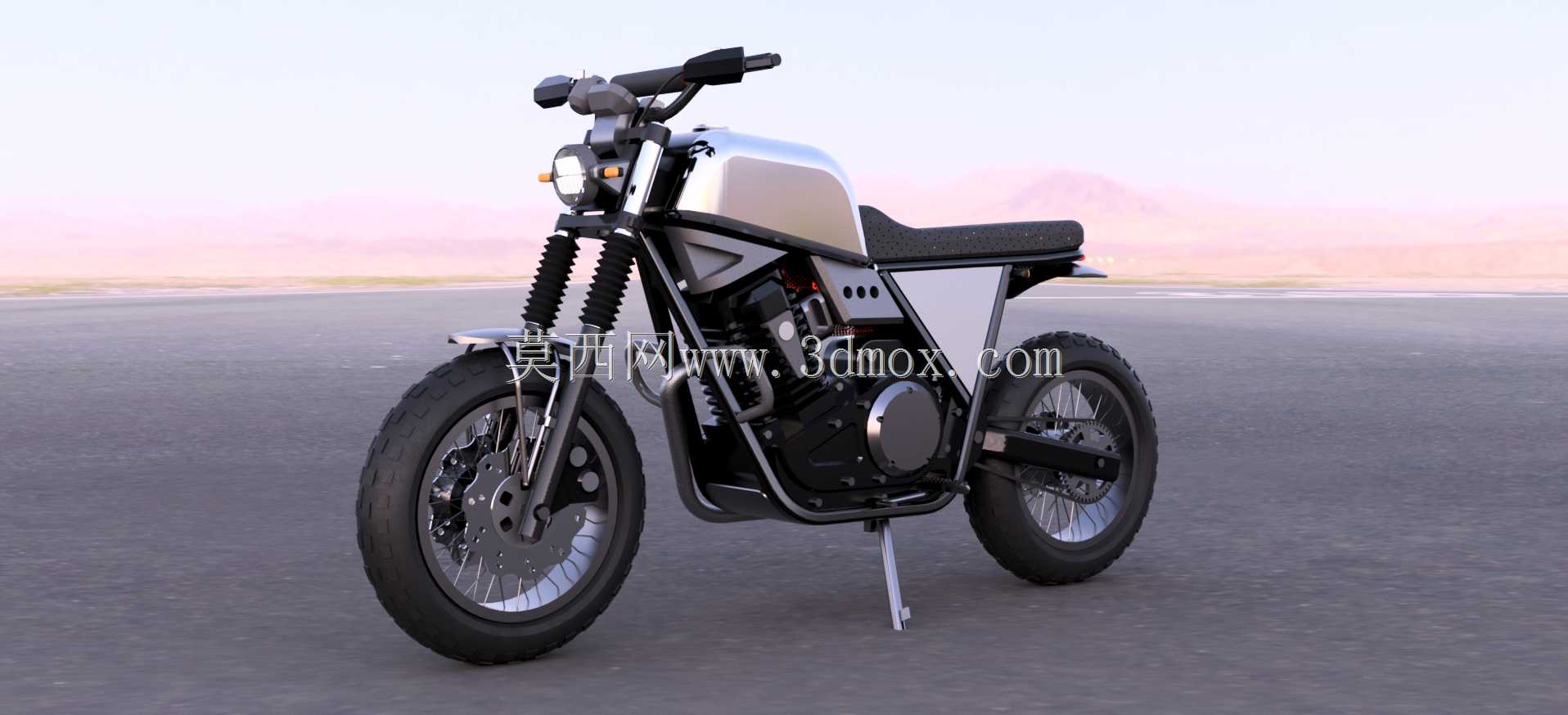

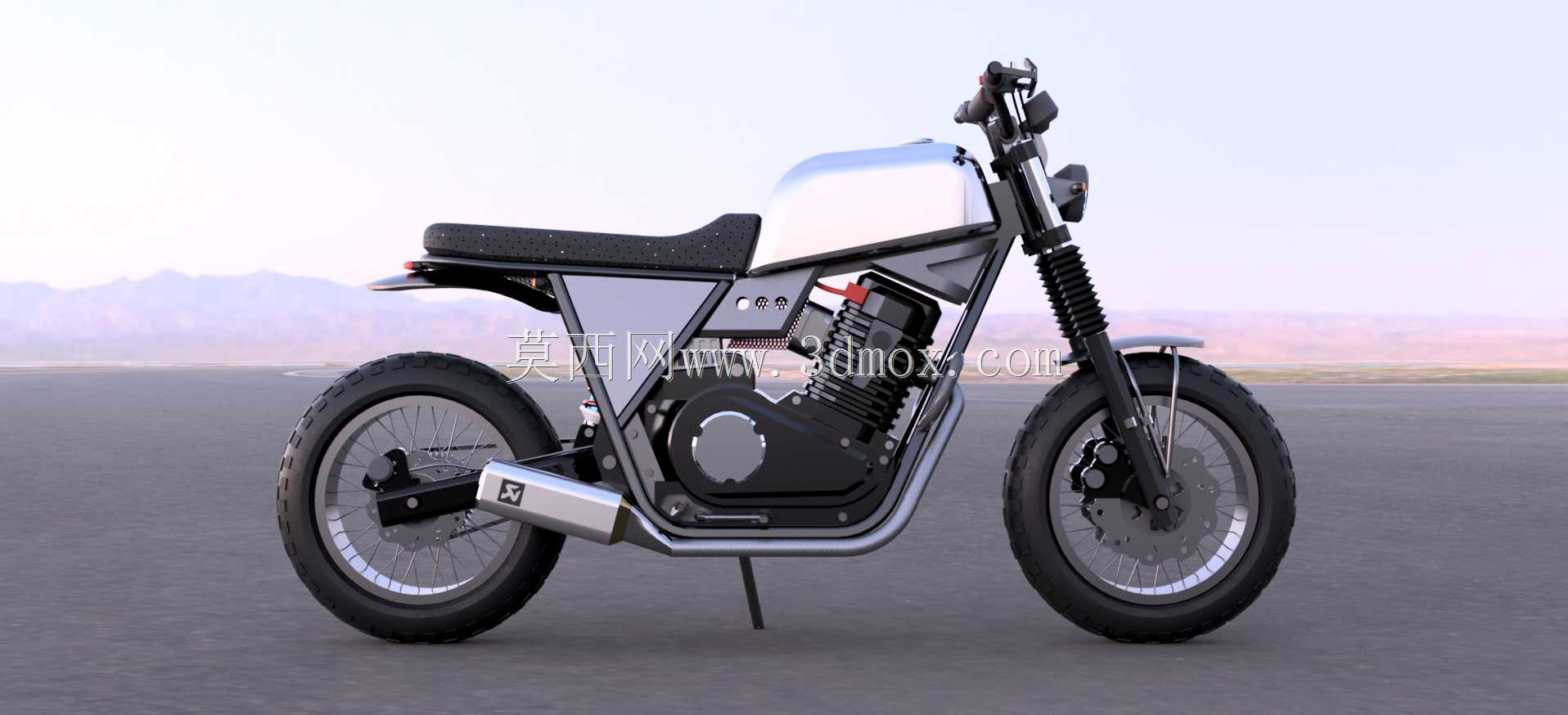

复古定制款单缸摩托车整车结构设计

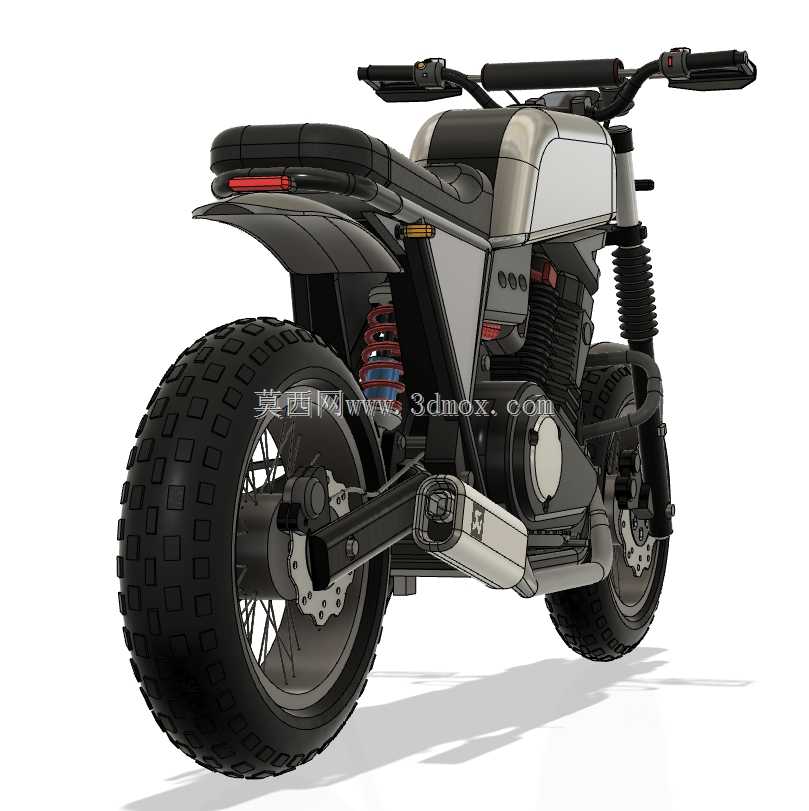

小排量复古定制机车的量产落地，最先要啃下的硬骨头从来不是外观造型的辨识度，而是后悬架与硬尾风格外壳的干涉矛盾——很多手工定制样车在静态展示时线条流畅，一旦过颠簸路面或者加载后座乘员，后减震的压缩行程很容易蹭到尾部一体式坐垫的下沿，甚至磨破线束外层的绝缘套。这款模型在结构设计阶段就把后减震的安装座做了12mm的下沉偏移，同时把后平叉的枢轴点角度做了微调，既保留了硬尾机车的平直视觉线条，又给减震预留了足够的压缩余量，就算是双人满载过减速带，运动部件也不会和周边覆盖件发生硬接触。

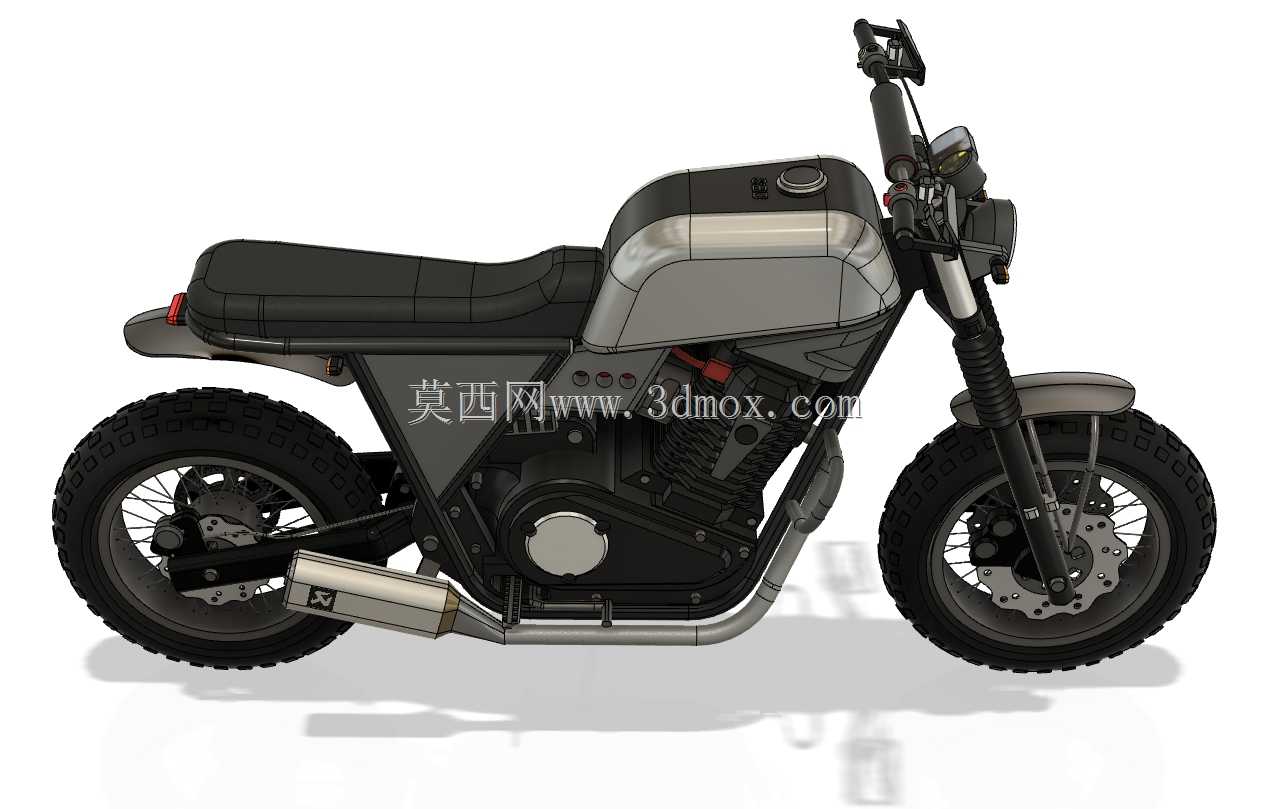

油箱与车架主梁的贴合面做了内凹的让位槽，刚好卡进圆管车架的上沿，不用额外做复杂的固定支架就能实现精准定位，装配时只要对准两个预埋的螺母孔就能直接拧紧紧固件，省掉了传统定制车反复修磨油箱贴合面的工序。发动机侧的散热鳍片边缘做了微小的倒角处理，不是为了视觉上的柔和感，而是避免压铸成型时的锐角崩边，同时也能减少骑行时裤腿蹭到鳍片造成的勾丝划伤。

前后轮胎的块状胎纹深度做了等比例还原，胎壁的弧度也参考了全地形轮胎的真实截面，就算后续要做3D打印的实体样件，也不用额外给胎面加支撑结构，打印完成后只要简单去除支撑就能还原完整的胎纹细节。车把两端的手把胶做了防滑纹理的分区设计，靠近握把内侧的纹理更细密，外侧的纹理更粗犷，既兼顾了长时间握持的舒适度，也能在大角度转向时提供足够的摩擦力。

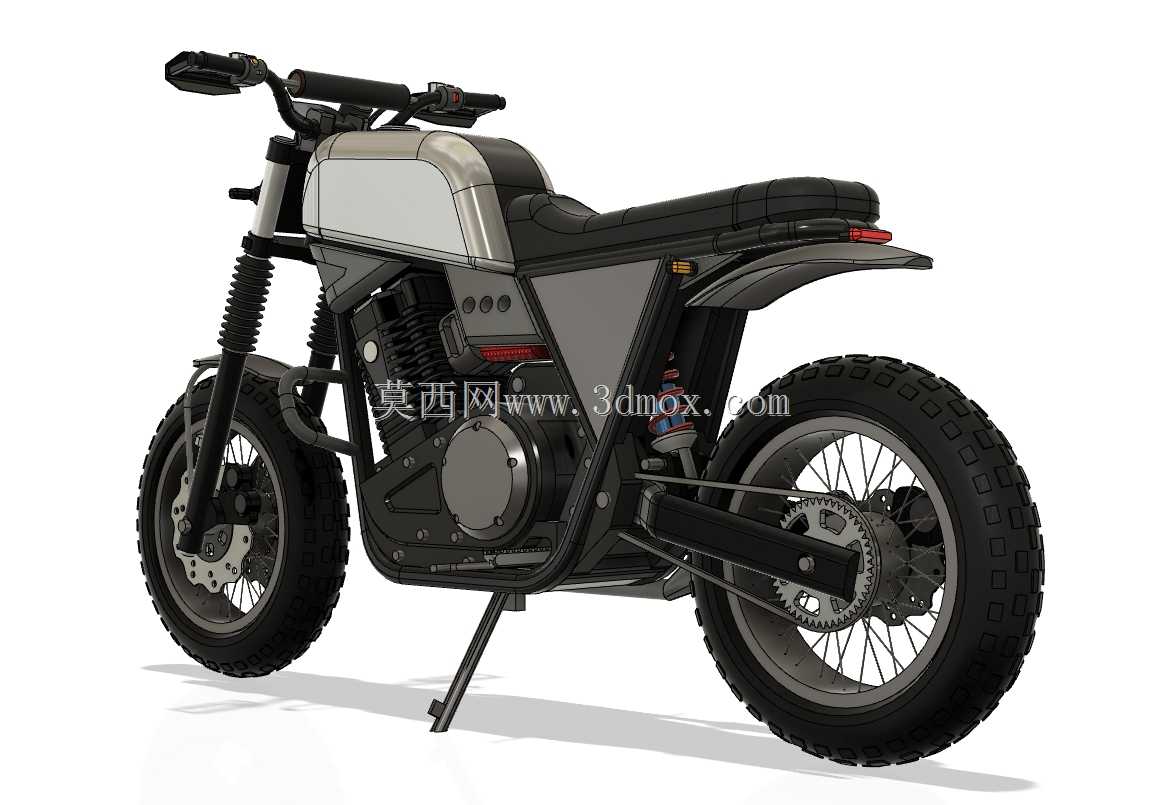

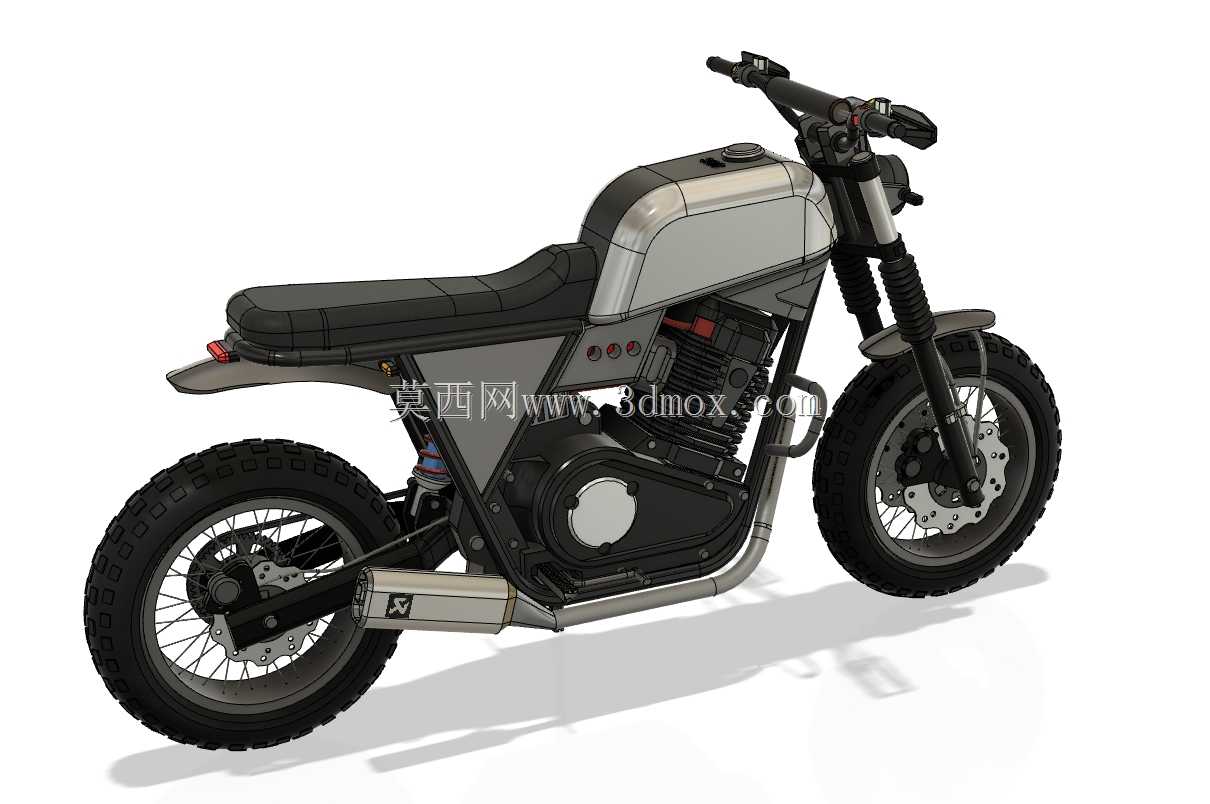

排气尾段的固定点直接连在后平叉的加强筋上，不是传统的车架硬连接，这样发动机运转时的震动不会直接通过排气传递到车架上，能大幅降低骑行时的手把震感，同时也避免了排气和车架之间因为长期震动出现的连接螺栓松动问题。坐垫下方的尾灯嵌入到了尾壳的上沿，没有突出外壳表面，既不会破坏尾部的整体线条，也能避免倒车时直接磕碎灯罩，尾灯的走线顺着后减震的侧边隐藏在车架管内，外部看不到裸露的线束，整体整洁度提升的同时也减少了线束被泥水侵蚀的概率。

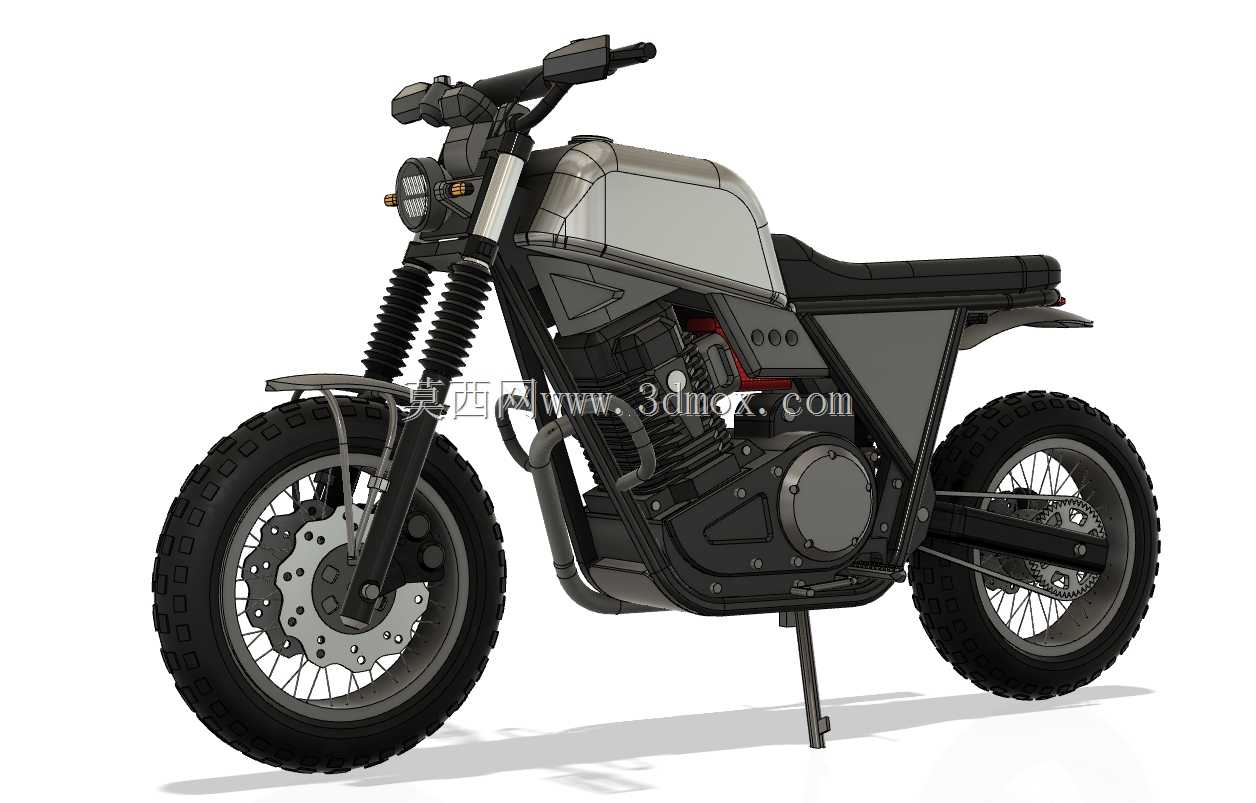

前减震的防尘套做了分段式的褶皱设计，压缩和拉伸时的形变余量完全匹配减震的行程，不会出现拉伸时防尘套被扯紧、压缩时褶皱堆积卡滞的问题。前后轮毂的辐条造型做了等厚的加强设计，就算是做小比例的静态模型，辐条部分也不会因为太薄出现打印变形，要是做1:1的实车改装，这个辐条结构也能承受非铺装路面的冲击载荷，不用额外做加厚处理。
