多规格隐藏式家具抽屉滑轨结构设计

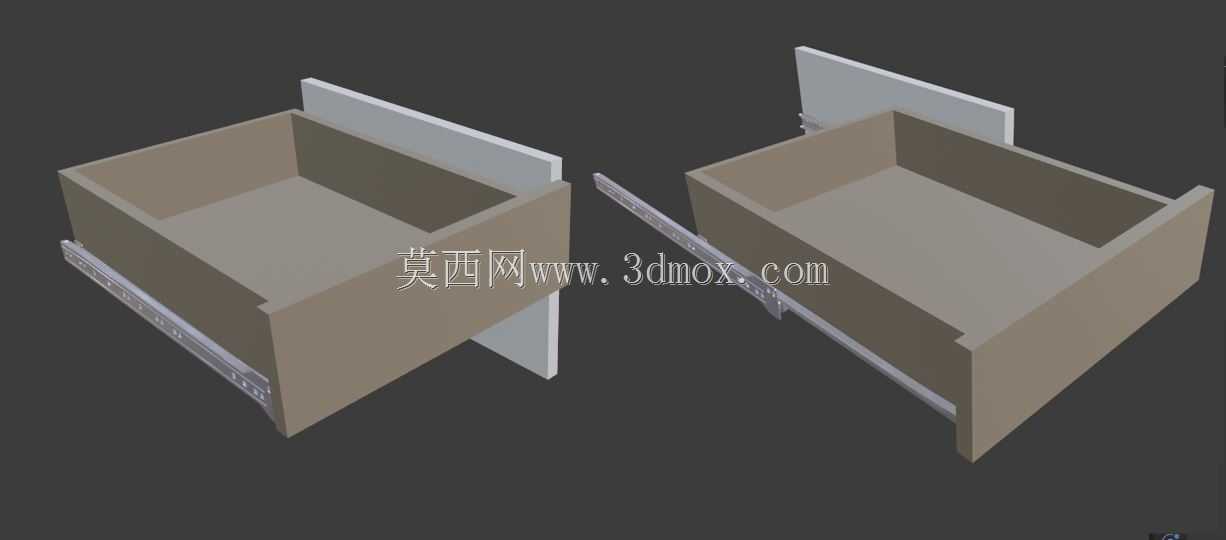

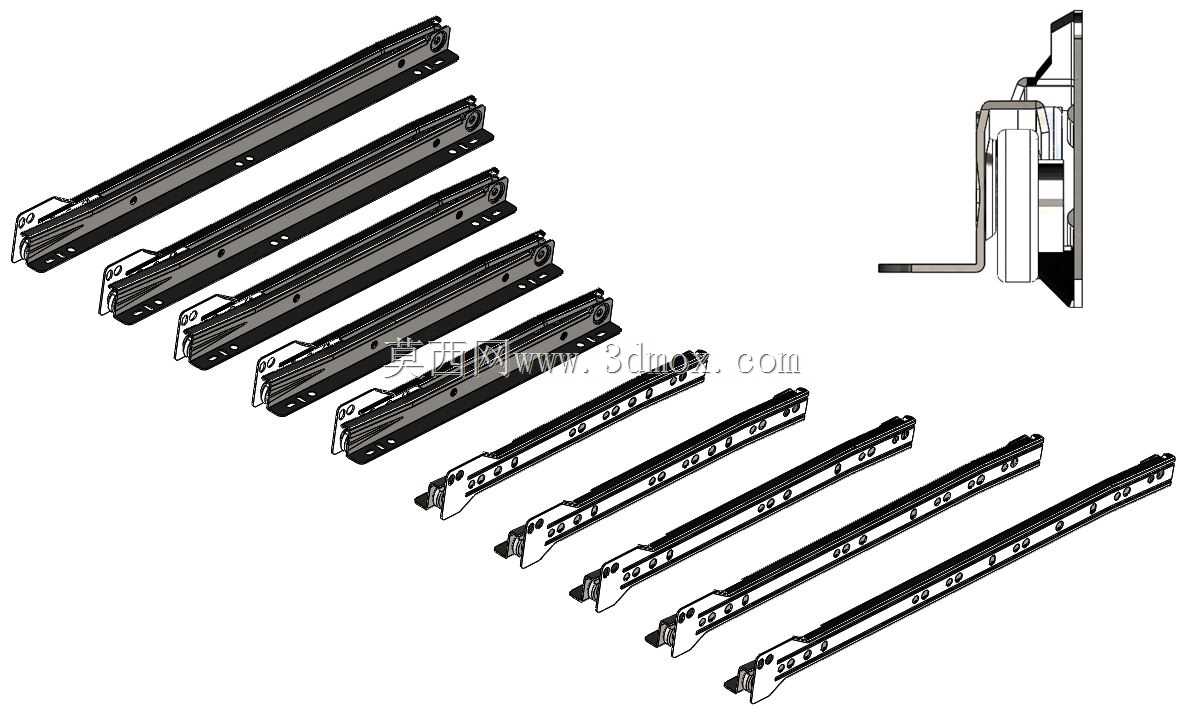

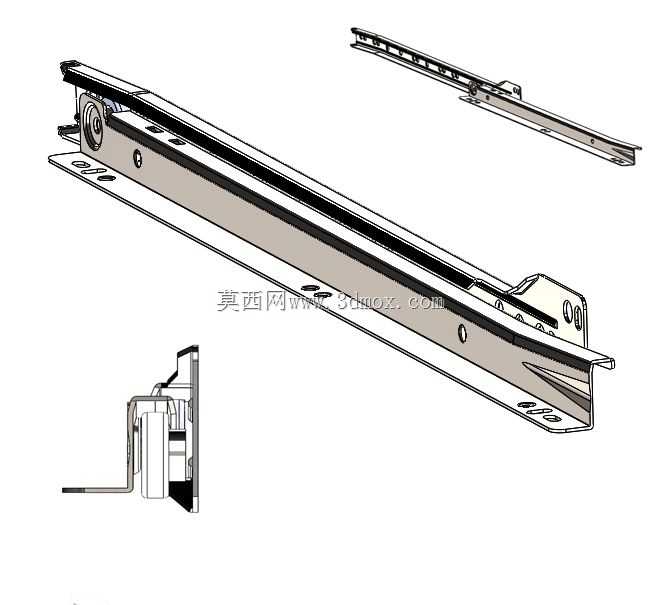

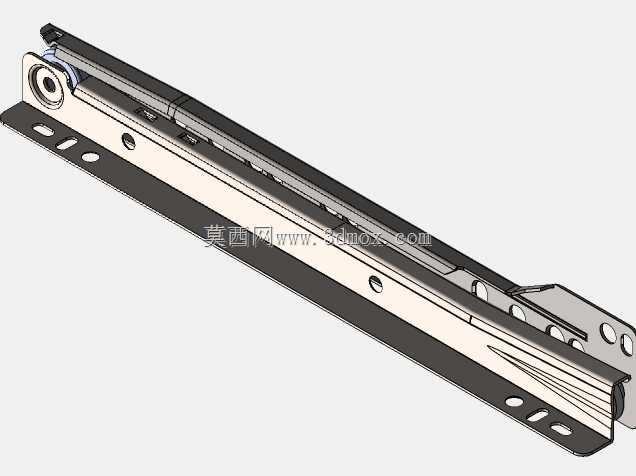

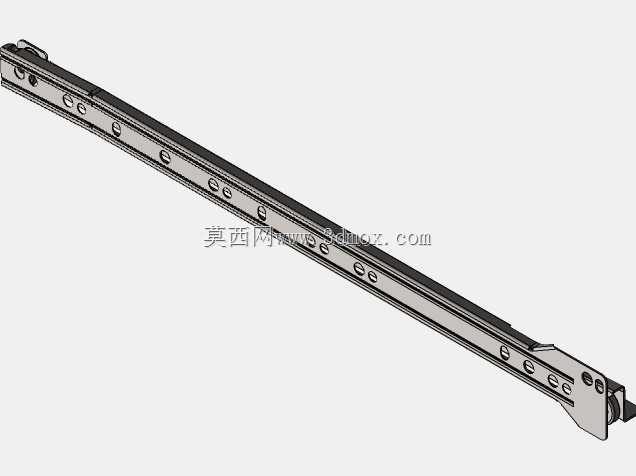

家具抽屉滑轨在实际量产装配中，常出现侧隙不均导致抽拉卡顿、安装孔位公差累积造成滑轨偏移、不同行程规格适配混乱的痛点，这套滑轨结构在设计阶段就针对这些加工与装配环节的矛盾做了针对性优化。滑轨的安装基准面做了0.2mm的下沉限位台阶，加工时板材裁切的微小公差会被台阶吸收，装配时不需要反复调整垫片就能保证左右滑轨的平行度，避免抽拉过程中出现滚珠偏磨、异响的问题。针对250mm到400mm的多行程规格，设计时将滑轨的滚珠保持架、阻尼缓冲模块做了通用化处理，仅调整外轨的长度尺寸就能适配不同规格，不需要单独开模生产配套零件，大幅降低了五金厂的开模成本与库存压力。滑轨的侧装挂耳做了腰型孔设计，横向调节余量达到3mm，现场安装时即使家具侧板的预埋螺母位置有1-2mm的偏差，也能顺利完成装配，不会出现孔位对不上强行拧螺丝导致滑轨变形的情况。隐藏式结构的内轨末端做了防脱卡扣设计，抽拉到最大行程时卡扣会自动卡入外轨的限位槽，不需要额外加装限位销，既减少了装配零件数量，也避免了长期使用后限位销脱落导致抽屉脱出的安全隐患。滑轨的滚道面做了微圆弧过渡处理，没有尖锐的棱角，冷轧钢板冲压成型时不会出现应力集中导致的开裂，滚道表面的粗糙度控制在Ra1.6以内，滚珠滚动时的摩擦阻力更小，抽拉手感更顺滑，长期使用也不会出现滚道磨损凹陷的问题。针对家具使用场景中可能出现的超重负载，滑轨的外轨侧壁做了15°的翻边加强处理，同等板材厚度下抗弯折强度提升了40%，即使抽屉内放置较重的书籍、五金工具，滑轨也不会出现下弯变形的情况。阻尼模块的安装位做了快拆结构，售后维修时不需要将整个滑轨从家具上拆下，就能单独更换阻尼组件，降低了后期维护的成本。
