石油钻井用多缸柱塞泥浆泵三维设计

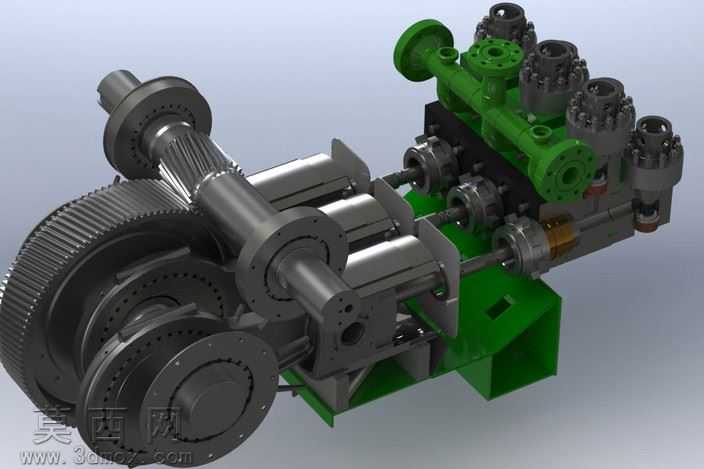

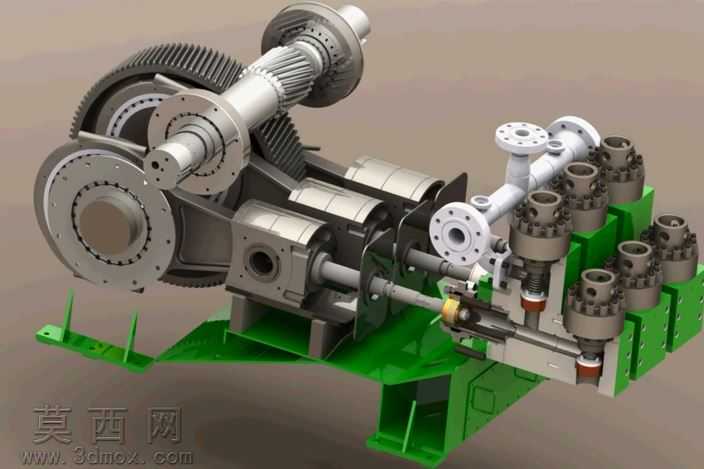

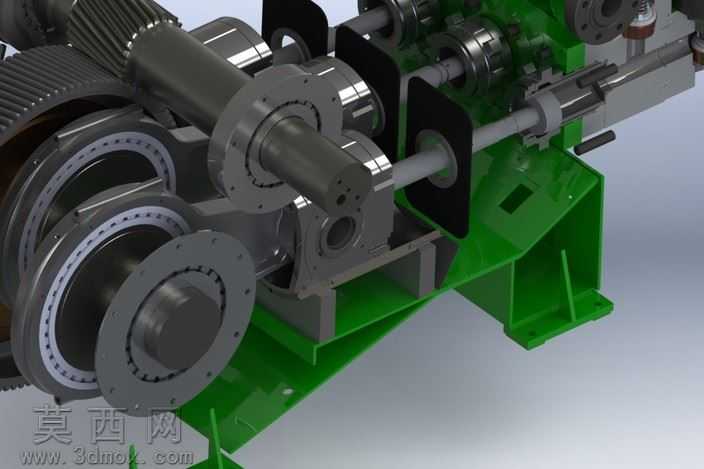

本作品为面向石油钻井工况的多缸柱塞式泥浆泵三维设计，整体建模过程严格遵循机械设计规范，依托三维建模软件完成全零件参数化构建，从核心传动组件到液力端总成均实现1:1等比例还原，可直观呈现设备完整装配关系与运行逻辑。建模阶段首先搭建动力输入轴系，包含渐开线圆柱齿轮副、花键传动轴、多组径向滚动轴承与密封端盖，齿轮部分严格按照模数、齿数、压力角参数生成渐开线齿廓，对齿面啮合间隙、轴系同轴度进行装配约束校验，确保传动路径的合理性；减速传动段采用大传动比齿轮组设计，可将输入动力降速增扭后传递至曲轴连杆机构，曲轴的偏心轴颈、平衡配重块均按照动平衡要求做结构优化，连杆大头与曲轴轴颈、小头与十字头的配合面均做公差适配约束，还原滑动配合的装配状态。液力端部分为多缸卧式排布结构，包含柱塞组件、进排液阀组、阀箱、吸入与排出管汇，每个缸体的阀座、阀芯、弹簧、柱塞密封填料函均单独建模，清晰展示单向阀的启闭工作路径，进排液法兰采用标准高压法兰结构，预留螺栓孔与密封面结构，可直观呈现泥浆介质的吸入、加压、排出全流程。设备底座采用型钢焊接框架结构，设置有安装定位孔与吊装吊耳，对传动端、液力端的支撑位置做加强筋结构设计，保障整机安装刚性。渲染阶段针对不同部件赋予差异化材质：传动齿轮、轴类零件采用调质钢金属材质，表面做亚光金属质感处理，还原加工面的金属光泽；阀箱、缸体采用铸钢材质，呈现铸造表面的粗糙质感；底座采用工业绿色油漆材质，还原石油钻井设备的典型涂装效果；密封件、软管采用橡胶材质，设置适当的粗糙度与反光度，区分金属与非金属部件的视觉差异。整体装配完成后添加运动仿真约束，可模拟曲轴旋转带动柱塞往复运动、阀组交替启闭的工作过程，清晰展示泥浆泵的动力传递与介质输送逻辑，可用于钻井设备的结构教学、装配指导与方案展示，完整还原了重型钻井泥浆泵的结构特点与设计细节，各部件间的连接关系、配合间隙均符合石油钻采设备的行业设计标准。
