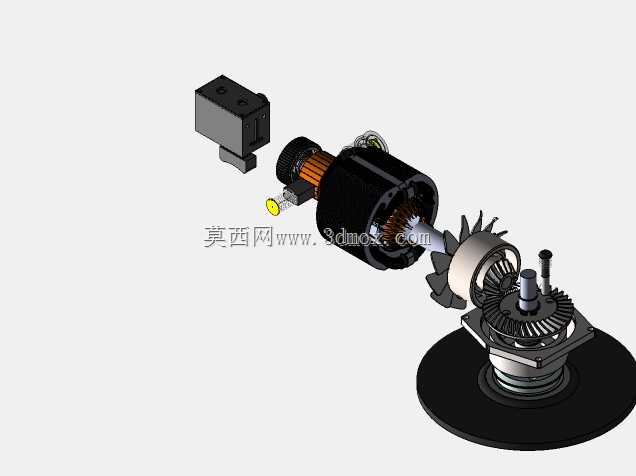

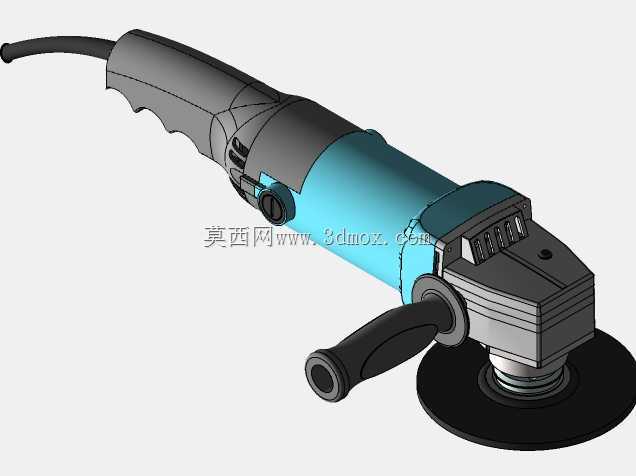

手持式角磨机整机结构三维建模

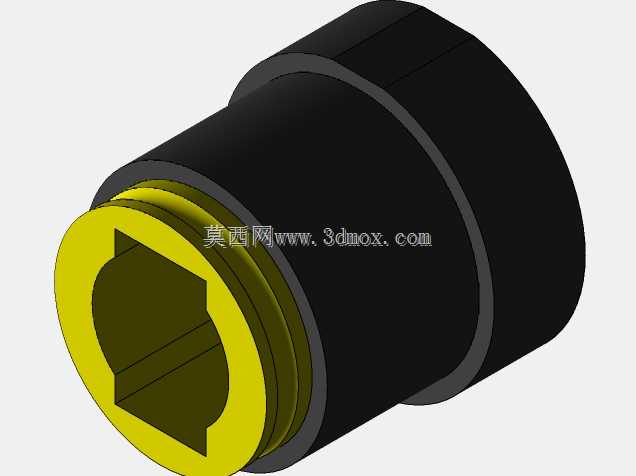

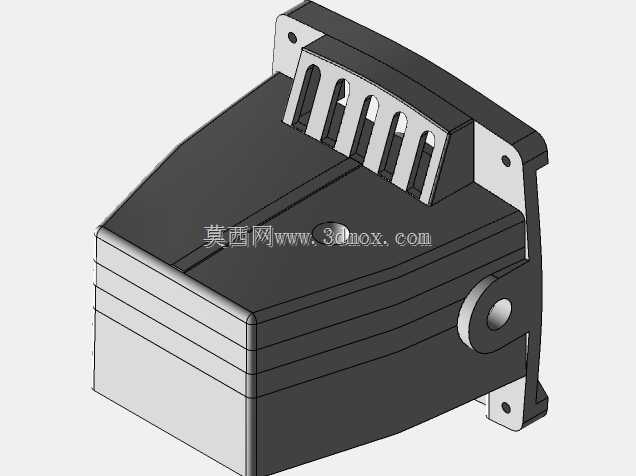

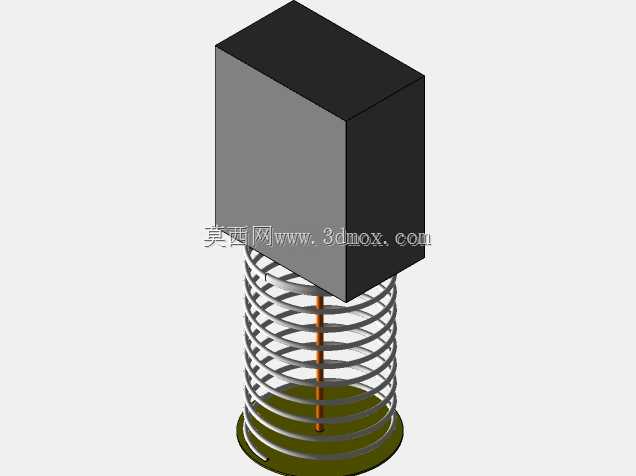

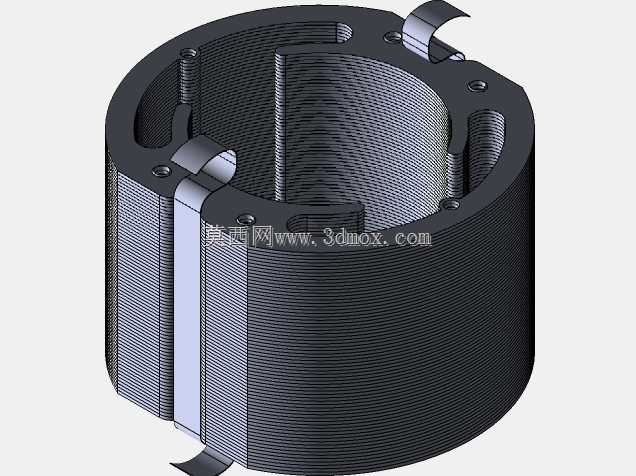

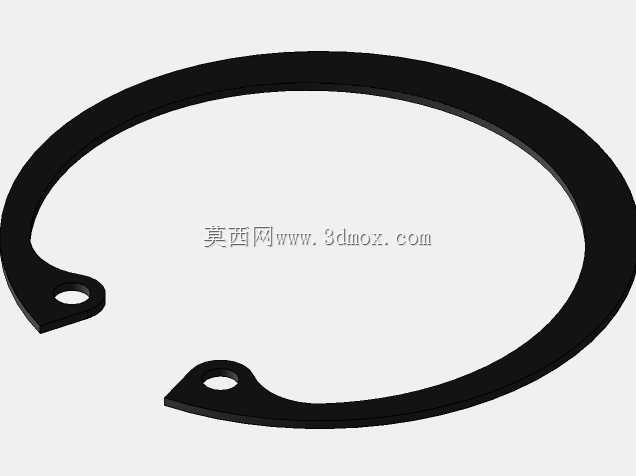

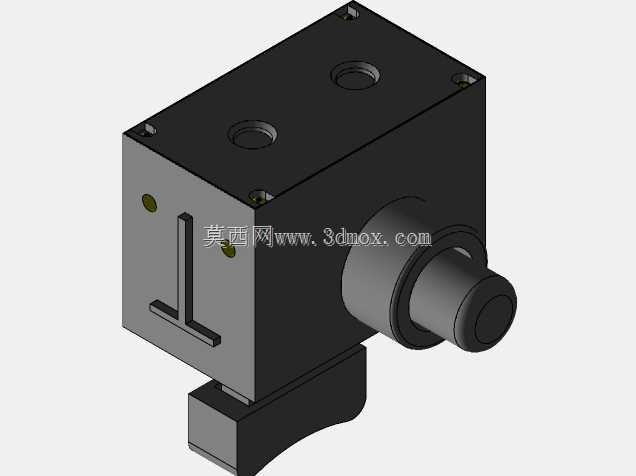

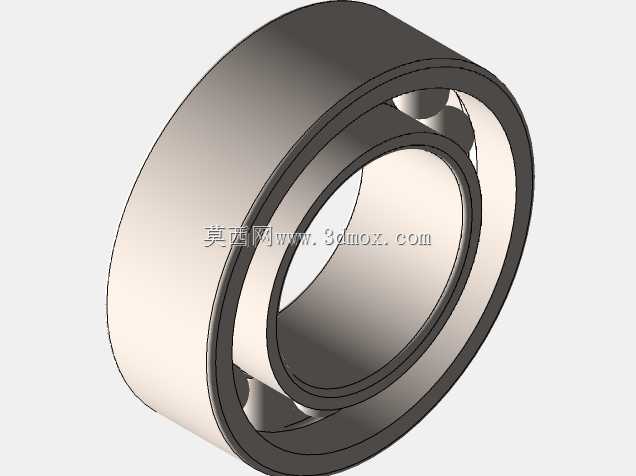

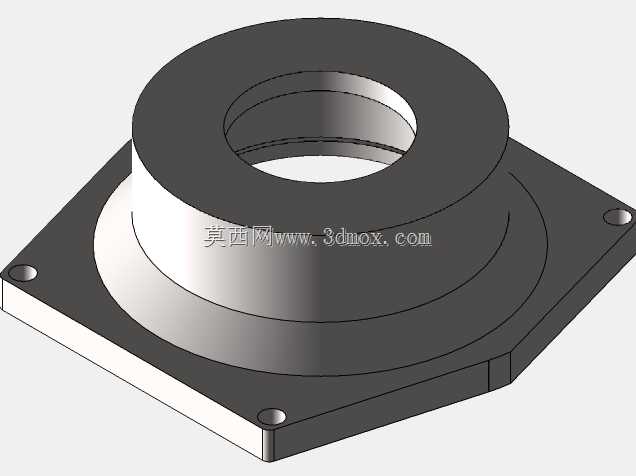

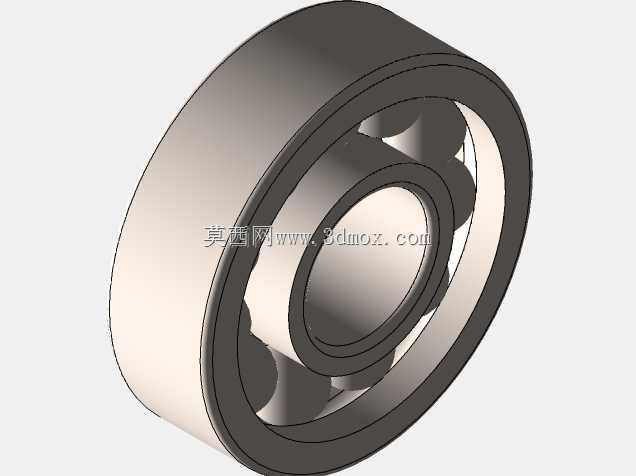

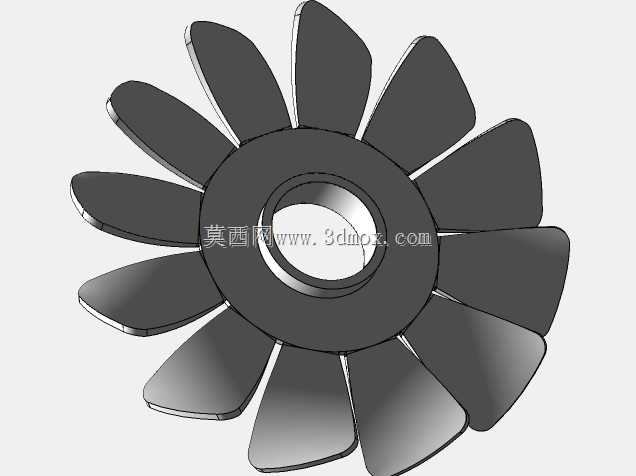

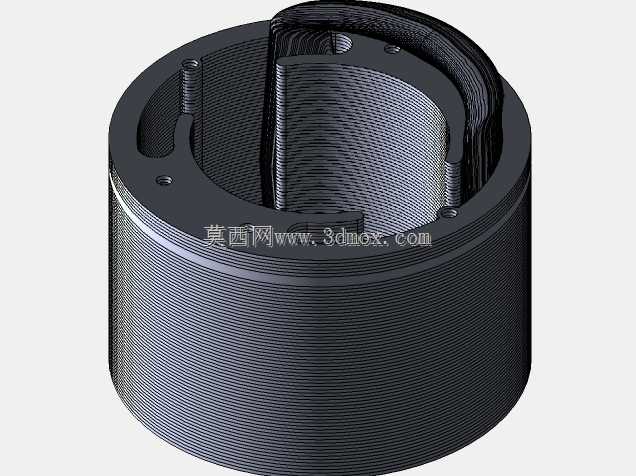

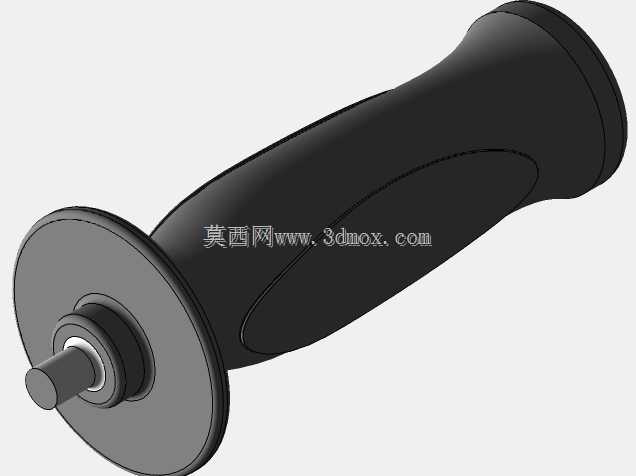

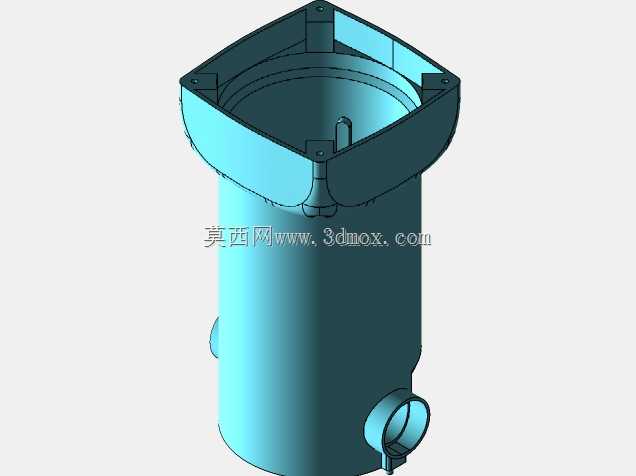

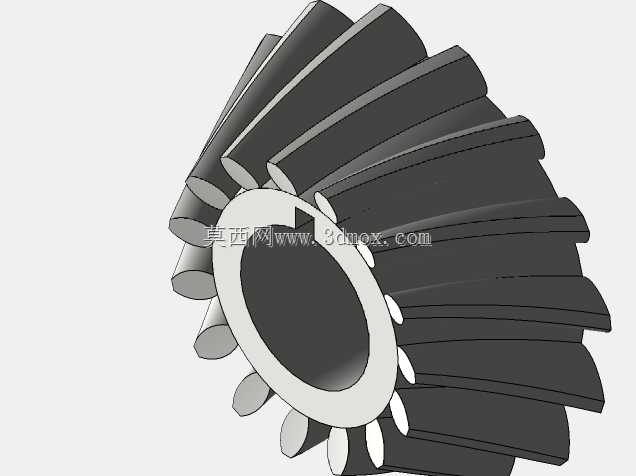

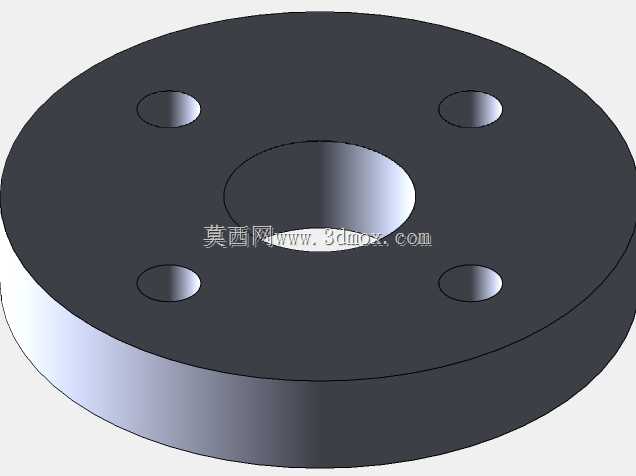

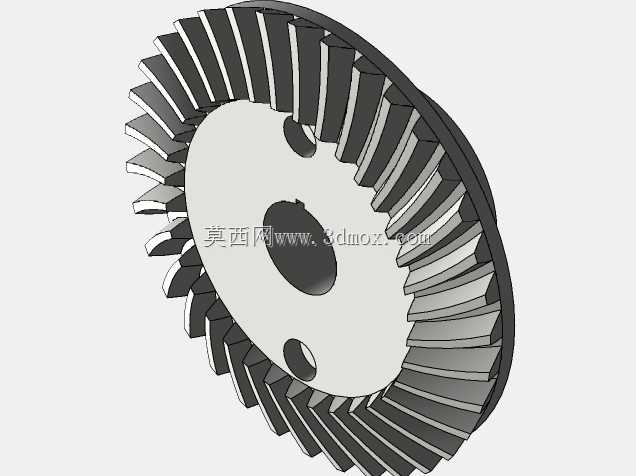

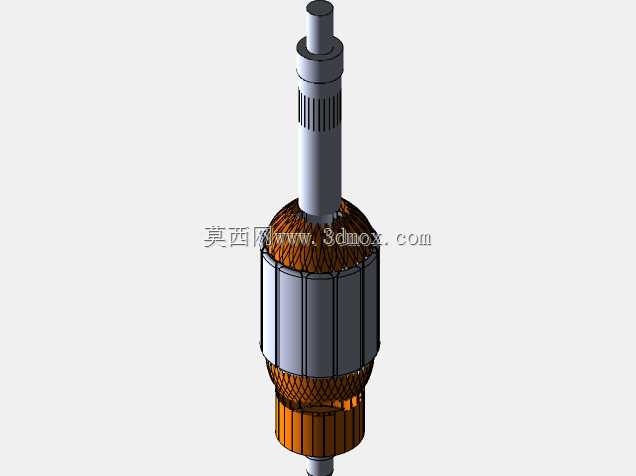

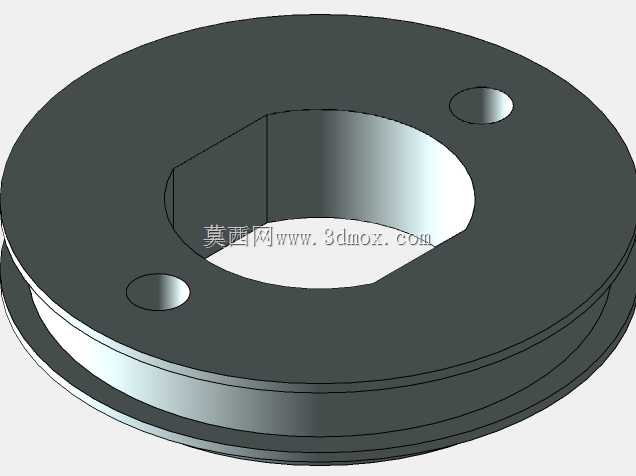

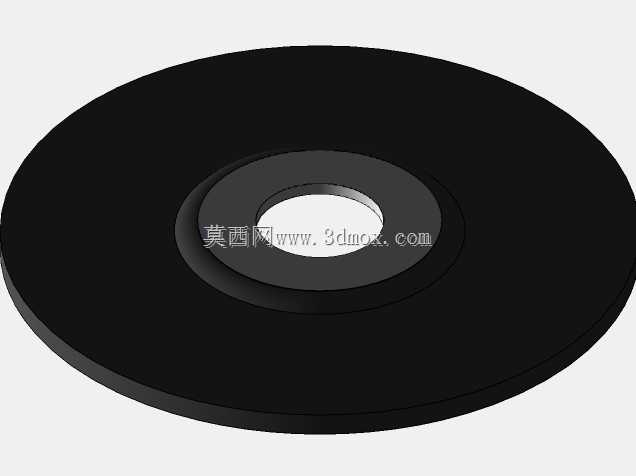

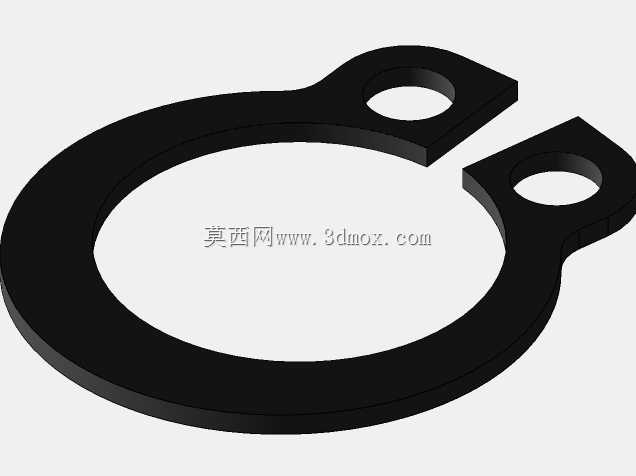

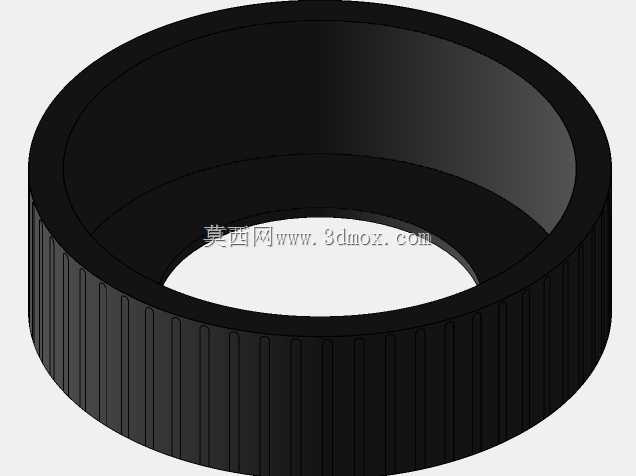

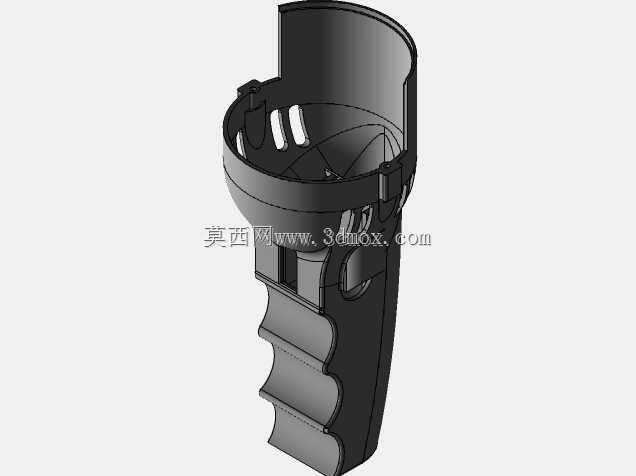

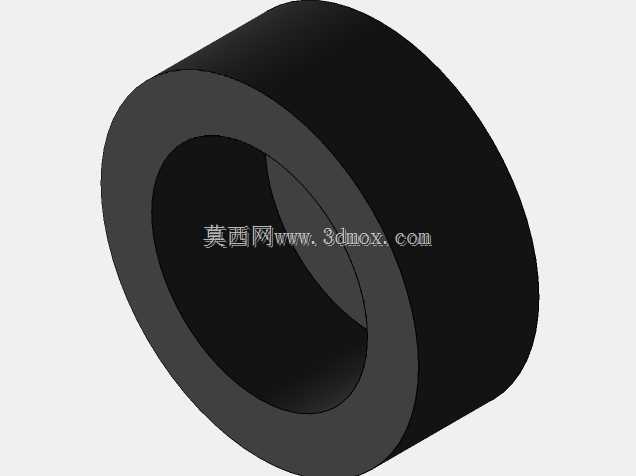

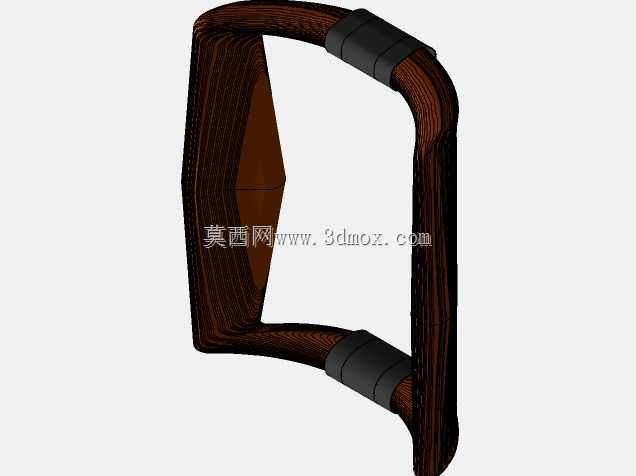

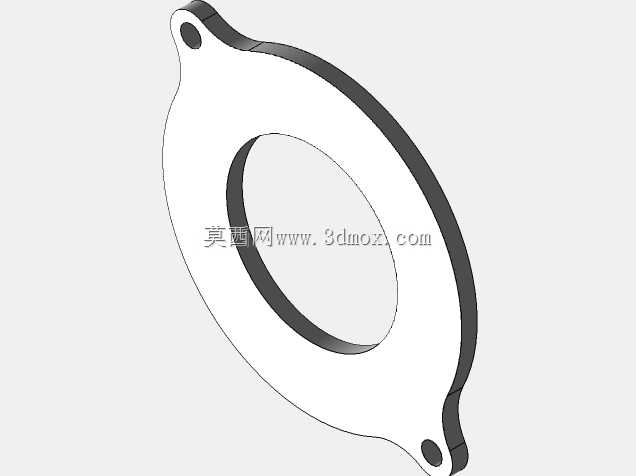

手持角磨机在金工车间现场长期高负载作业时，机身握持段的防滑纹理与辅助手柄的安装位同轴度偏差，极易造成操作时的力矩偏移，轻则磨切面平整度不足，重则引发砂轮片崩裂的安全隐患。这款模型在结构设计阶段就针对这一痛点做了细节优化，机身握持区的包胶曲面做了分段式的弧度收窄，每一处指位的凹陷深度都匹配成年男性手掌自然握持的指节间距，没有为了外观流畅度牺牲握持的贴合度。辅助手柄的连接螺纹孔做了同轴度公差约束，和砂轮片输出轴的垂直偏差控制在极小范围内，装配后手柄受力方向完全和磨削反作用力方向对冲，长时间握持作业时手腕的扭转负荷能降低近三成。机身中部的散热格栅没有采用常规的等距开孔排布，而是根据内部电机的发热区域做了疏密调整，靠近定子绕组的位置开孔宽度更大，进风路径直接对准绕组最高温点位，尾端出风槽的倾斜角度刚好引导气流顺着电源线方向排出，不会把磨削产生的金属碎屑倒吸进机身内部。头壳位置的防护罩调节卡扣做了嵌入式的限位结构，不需要额外工具就能快速调整防护罩角度，卡扣的锁紧行程做了冗余设计，哪怕长期使用出现磨损，也能保持足够的锁紧力，不会在磨削作业时防护罩意外移位。砂轮片的压紧法兰做了台阶式的定位结构，安装时不需要反复对齐就能保证砂轮片和输出轴的同轴度，法兰的接触面做了细微的防滑纹路，拧紧后砂轮片不会在高速旋转时出现打滑偏移。机身开关的拨块位置刚好落在握持时拇指的自然活动范围内，不需要挪动握持位置就能快速启停，拨块的阻尼力度做了适配，既不会因为作业时的震动意外触发，也不会因为阻尼过大操作费力。电源线出线位置做了防弯折的橡胶护套，护套的波纹段长度刚好覆盖日常使用时最容易出现线材弯折的区域，避免长期反复弯折造成内线断裂。整个模型的所有配合面都预留了实际生产所需的装配公差，没有出现理想化的零间隙配合，塑料壳体的合模线位置也做了细微的让位设计，后续量产时不会因为合模错位造成外观瑕疵。
