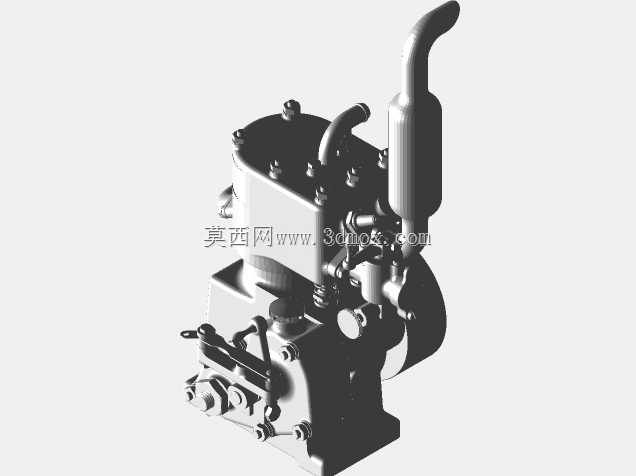

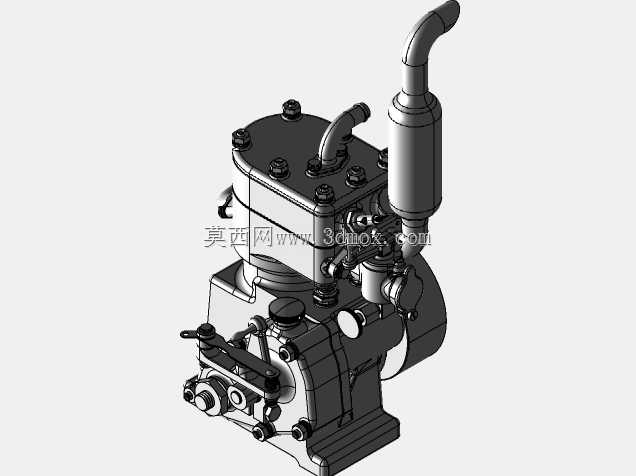

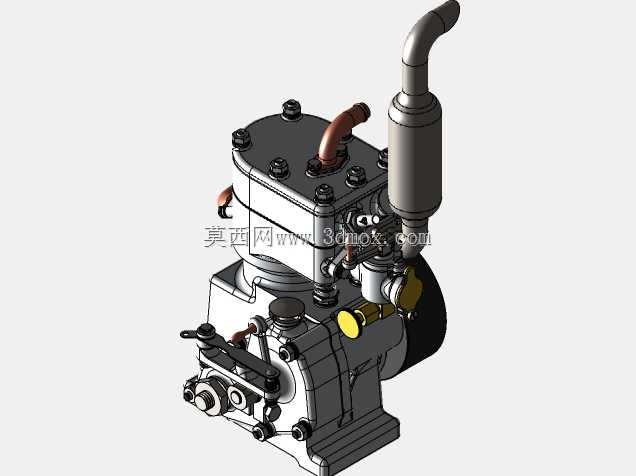

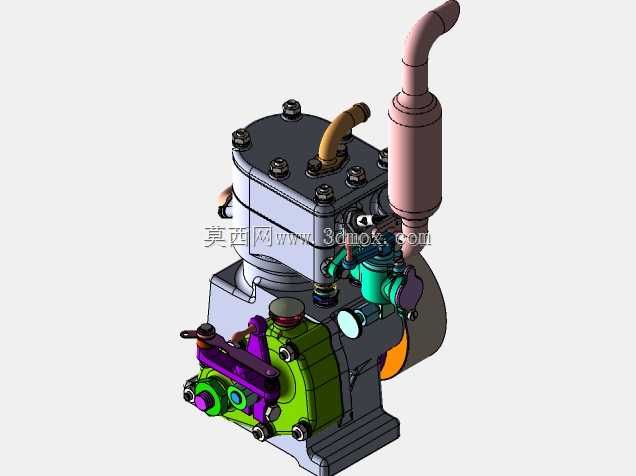

Whippet10cc排量小型内燃发动机结构

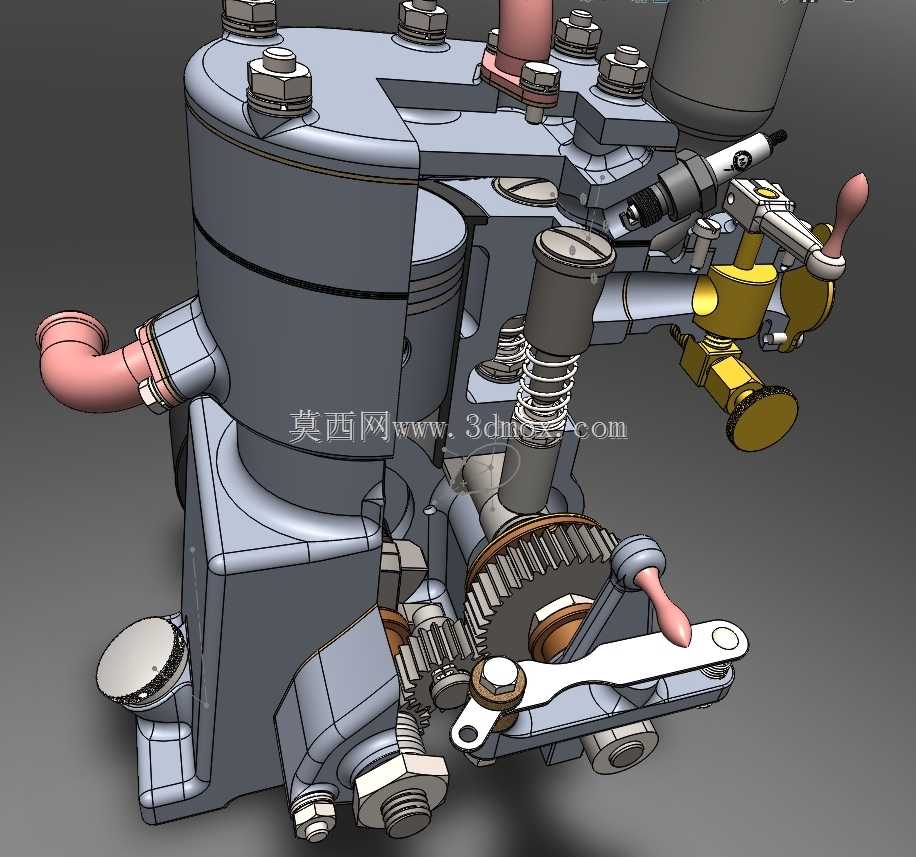

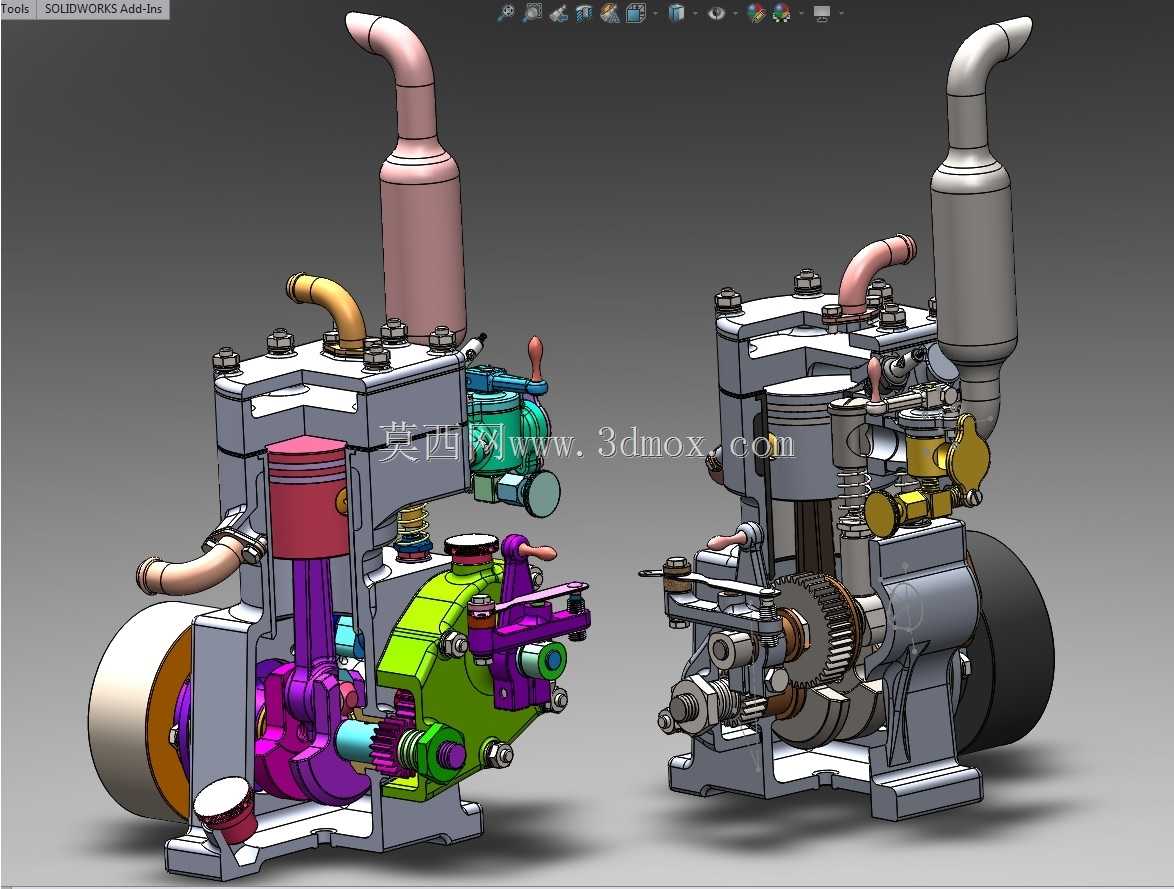

小排量内燃发动机的装配公差控制一直是实训类项目里最容易踩坑的环节，这款10cc级别的动力单元把缸体、配气、供油、点火模块的配合间隙做了非常具象的三维呈现，能直接看到很多容易被二维图纸忽略的干涉风险。缸盖位置的螺栓排布特意避开了散热鳍片的应力集中区，每个螺栓的预紧行程都留足了0.15mm的弹性余量，不会因为铝合金缸体受热膨胀后出现螺纹滑牙或者密封垫压溃的问题。化油器与进气歧管的连接段做了渐变的过渡曲面，没有出现直角转折的气流死区，节气门摇臂的转动行程刚好和油针的升降行程完全匹配，不会出现小油门开度下供油过浓或者高速段供油不足的匹配偏差。曲轴箱侧的齿轮传动组没有做多余的减重镂空，齿面的啮合间隙控制在0.08mm到0.12mm之间，既不会因为间隙过大出现传动异响，也不会因为间隙过小在热机状态下出现齿面咬死的故障。火花塞的安装位置刚好在燃烧室的中心区域，电极突出缸盖平面的距离控制在1.2mm，既能保证点火时火焰传播距离最短，也不会因为突出过多被活塞上行时碰擦。外部的操纵手柄做了圆弧过渡的握持结构，和内部调速机构的连接销做了防松卡簧的限位，长期反复扳动也不会出现销子脱出的问题。缸体外部的管路接口都做了凸台加强，连接橡胶管的位置预留了卡箍的安装空间，不会因为管路震动出现接口松脱漏油的情况。整个动力单元的各个子部件拆分逻辑完全贴合实际装配顺序，没有出现需要强行掰动部件才能完成装配的结构冲突，每个配合面的定位销位置都做了可视化的标识，能直接对应到实际加工时的工艺基准，不管是用于金工实训的装配演示，还是小排量动力改装的结构参考，都能直接提取对应的配合参数，不用再反复核对二维图纸的公差标注。
