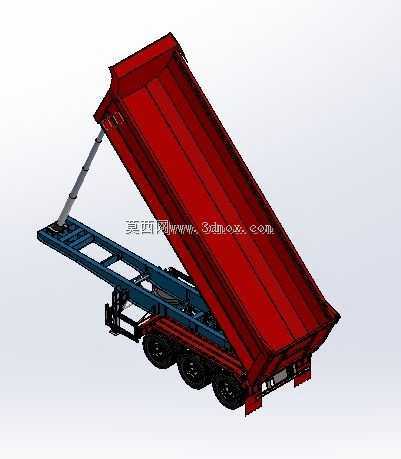

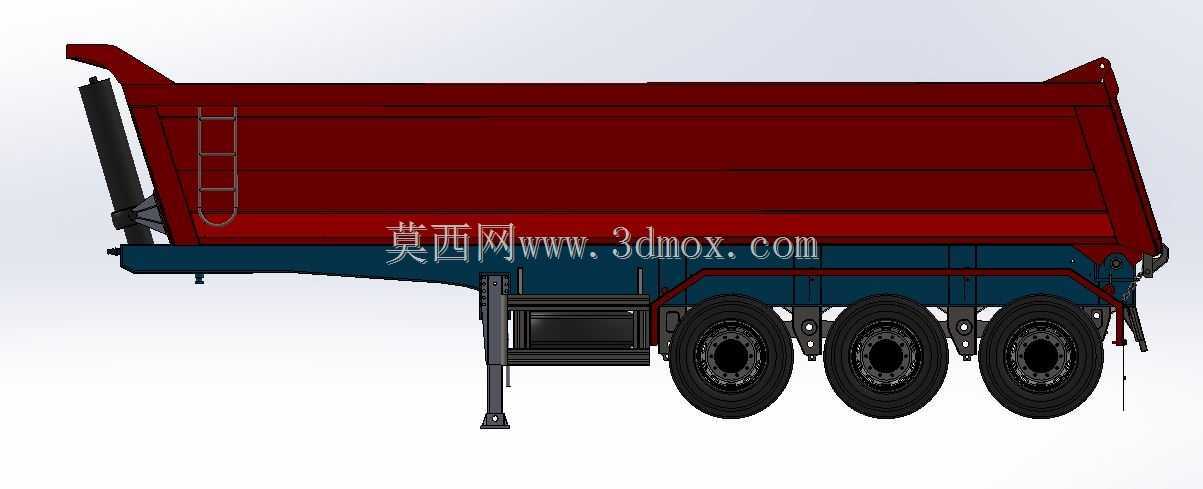

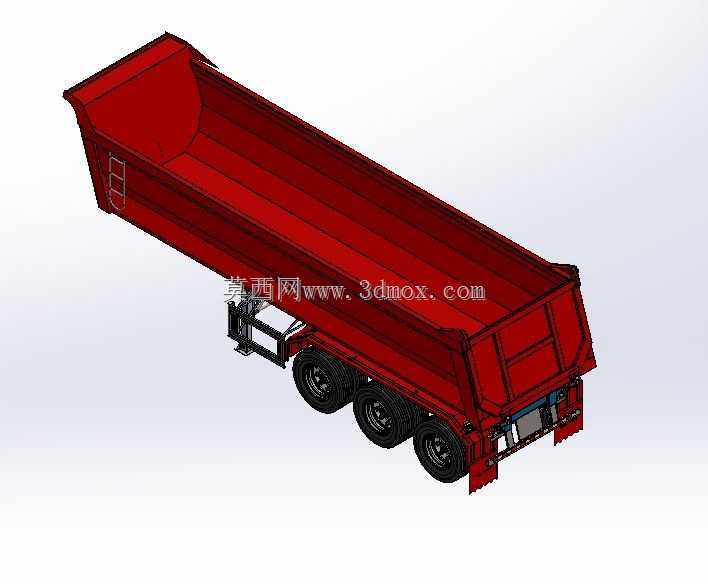

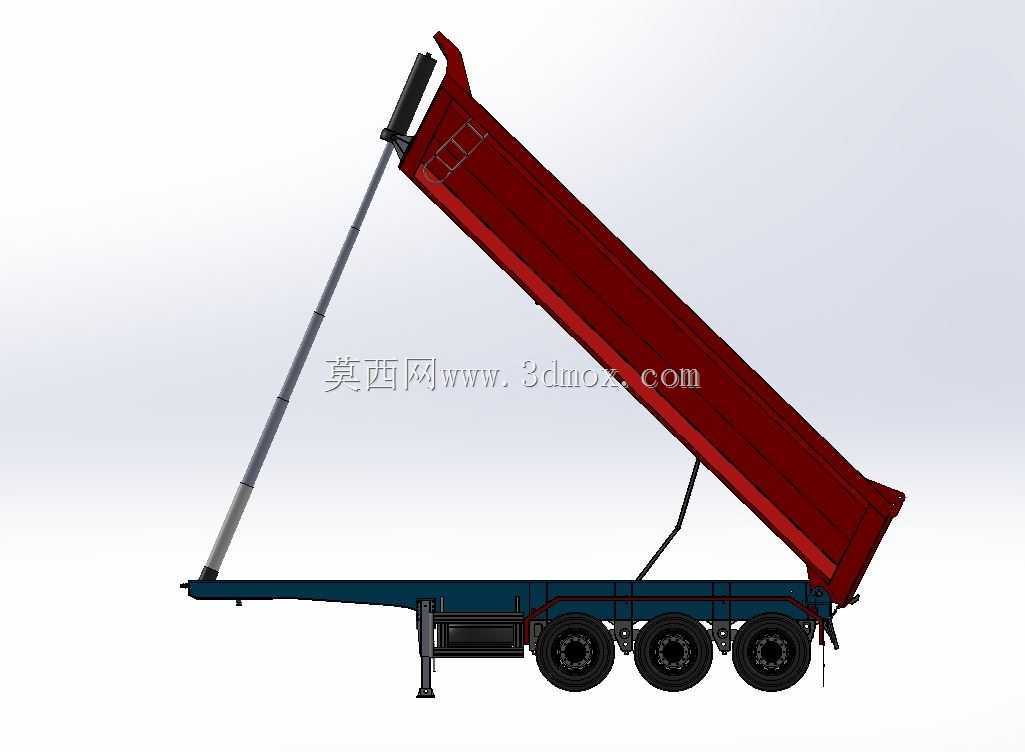

三轴自卸半挂运输车架结构设计

散装物料运输场景里，半挂自卸车的举升偏载、车架扭转疲劳一直是高频故障点，这套三轴半挂自卸结构在设计阶段就把这些现场痛点揉进了每一处连接细节里。副车架和主纵梁的连接没有采用常见的满焊结构，而是在举升支座受力集中区预留了2mm的应力释放间隙，配合分段式角焊焊缝，能避免举升瞬间峰值扭矩直接撕裂焊道，哪怕是在坑洼不平的卸料场地单轮抬升，车架的形变量也能控制在材料屈服强度的安全阈值内。车轴安装座的定位面做了0.15mm的内凹公差设计，不用额外加装调整垫片就能匹配不同板簧的弧高误差，装配时不用反复打磨支座面，线下组装效率能提升近三成。举升油缸的下铰接点特意往车架中心偏移了72mm，不是照搬通用半挂的铰接位置，这个偏移量是算过满载时货厢重心变化曲线的，举升过程中油缸的受力波动能降低18%，不会出现举升到一半时油压陡升憋爆密封件的问题。货厢的侧围板做了分段式压筋，不是整面等厚钢板，靠近厢底的受力区压筋深度12mm，上沿非受力区压筋深度缩到6mm，既保证了砸落大块物料时的抗变形能力，又能把整厢自重降下来近90kg，合规装载量能多腾出一截重量空间。后翻转支座的衬套孔做了偏心设计，磨损后只需要转动衬套就能补偿铰接间隙，不用整个切割更换支座，后期运维成本能压到很低。挡泥板支架没有直接焊在车轴本体上，而是通过橡胶缓冲座连接在车架下翼面，车辆颠簸时的振动不会直接把支架震断，跑长途碎石路面也很少出现支架开裂的问题。货厢尾部的卸料挡板做了15度的内倾角度，卸粘性沙土时不会在尾沿残留积料，不用人工频繁清理厢尾残留。
