仓储重型横梁式立体存储货架

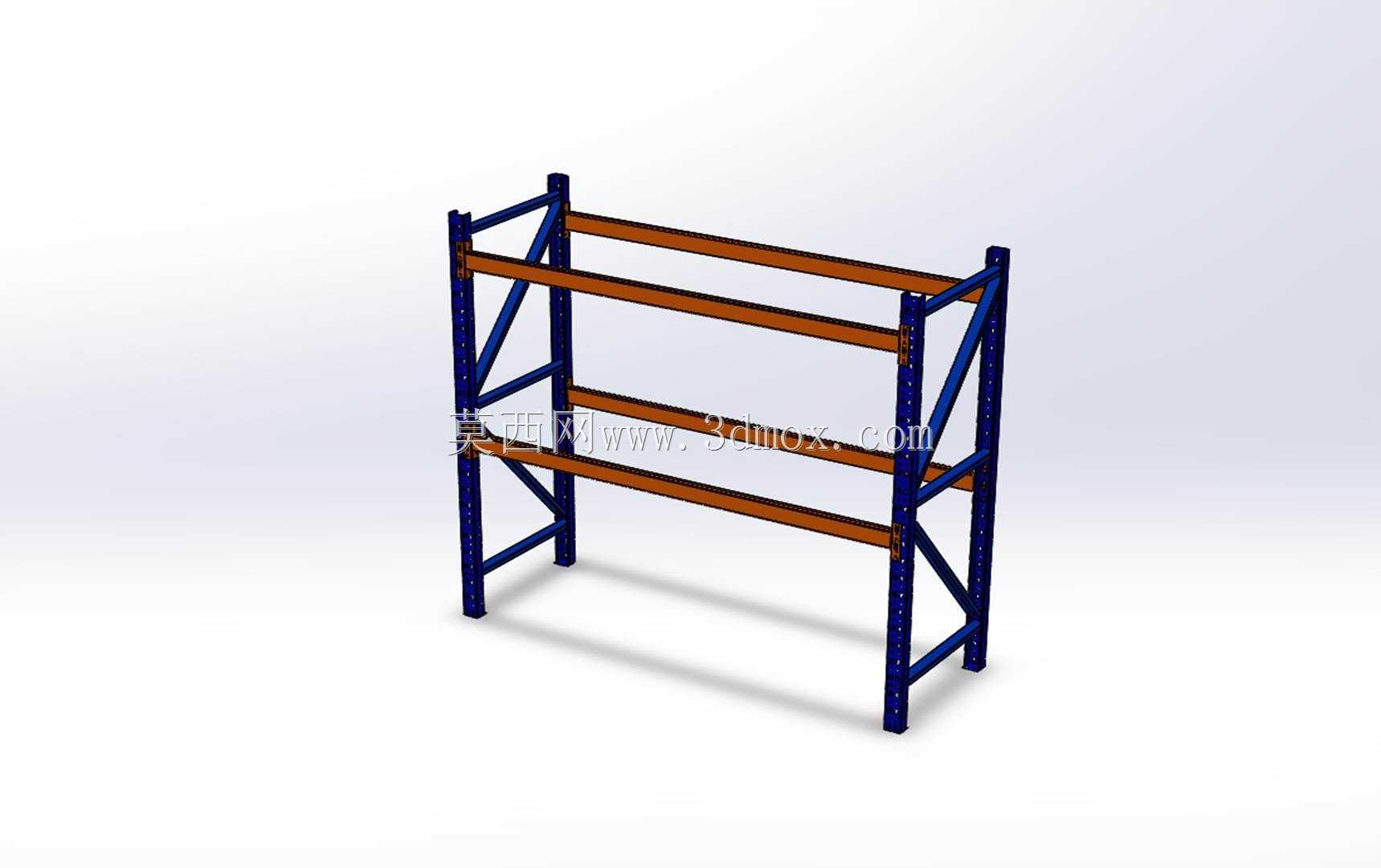

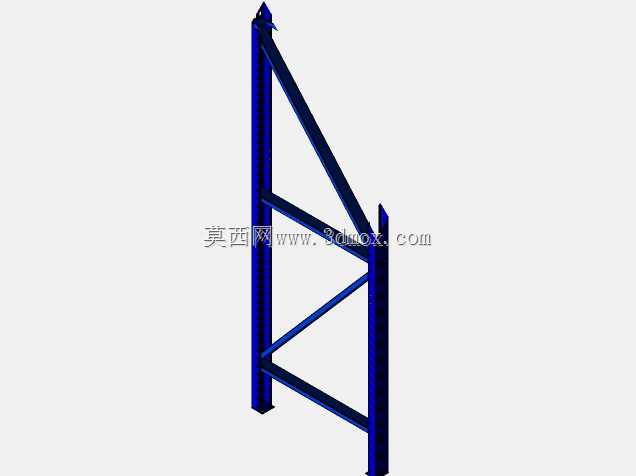

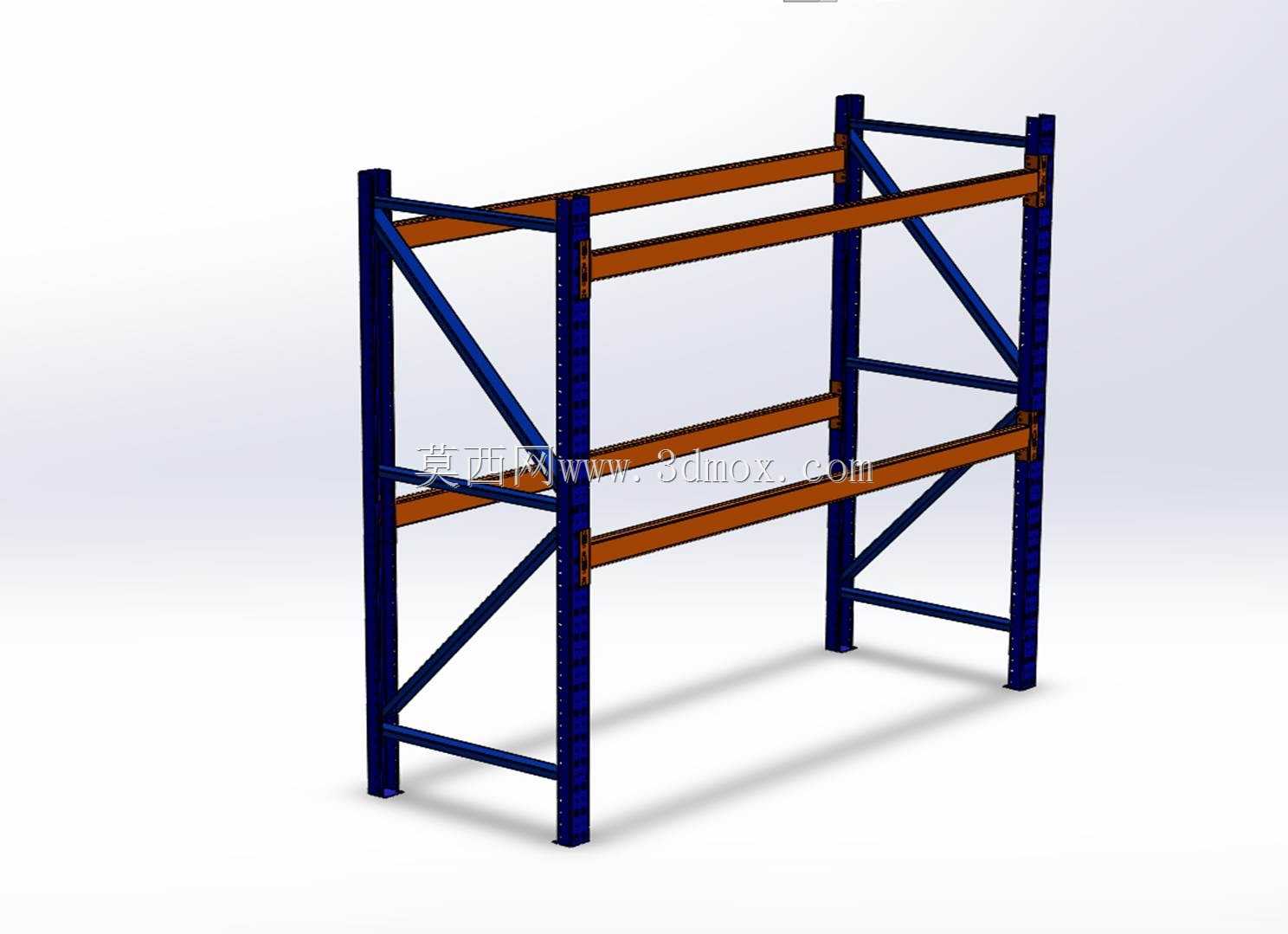

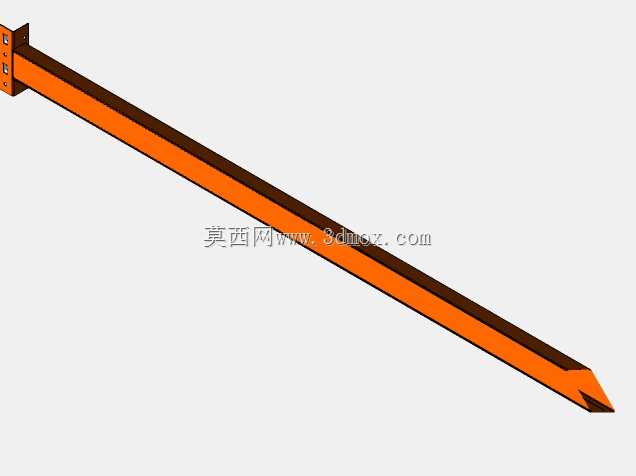

仓储现场的重型货架常年要承受整托货物的交变载荷，立柱与横梁的连接节点如果公差控制失当，满载时容易出现横梁下坠、立柱局部变形的隐患，这套结构在设计时就把加工适配的细节落到了每一处配合位上。蓝色立柱采用连续冷弯辊压成型，截面的多道折弯筋不是为了造型好看，每道筋的位置都对应辊压工序的走料轨迹，避免成型时出现局部应力集中导致的侧弯，立柱上的挂接孔位采用等距冲压，孔边的毛刺要求控制在0.1mm以内，防止挂接时卡滞，也避免长期受力后孔边出现裂纹扩展。橙色横梁的两端焊接挂爪，焊后要做校形处理，保证挂爪与立柱孔位的配合间隙控制在0.2-0.3mm之间，间隙太小安装时难以卡入，间隙过大满载后横梁会出现窜动，产生异响甚至脱开的风险。斜向的支撑杆采用矩形管裁切，两端的切口角度与立柱贴合面完全匹配，焊接时采用工装定位，保证两根立柱的平行度偏差不超过2mm，避免安装后货架整体出现扭曲，地面放置时四个柱脚无法同时着地，导致局部载荷过载。柱脚的底板预留了膨胀螺栓安装孔，孔位距离边缘的尺寸经过核算，既保证安装时钻孔不会碰到地面钢筋，也能让螺栓锁紧后柱脚不会出现翘边。横梁表面的喷塑层厚度控制在60-80μm，既耐叉车叉取时的剐蹭，也不会因为涂层过厚导致挂爪配合尺寸超差。这套结构没有多余的装饰件，所有型材的选型都匹配常规仓储的1-3吨每托的载荷需求，裁切时的余料可以用来做同规格的配件，不用单独开模定制，后期现场维护更换部件时，直接用通用型材加工就能适配，不用整架报废。安装时不需要复杂的专用工装，普通仓储工人按照孔位对位卡接就能完成组装，不用反复调整配合间隙，单组货架的安装时间能压缩到半小时以内，完全匹配仓储现场快速扩容的需求。
