湿式多片摩托车离合器总成结构设计

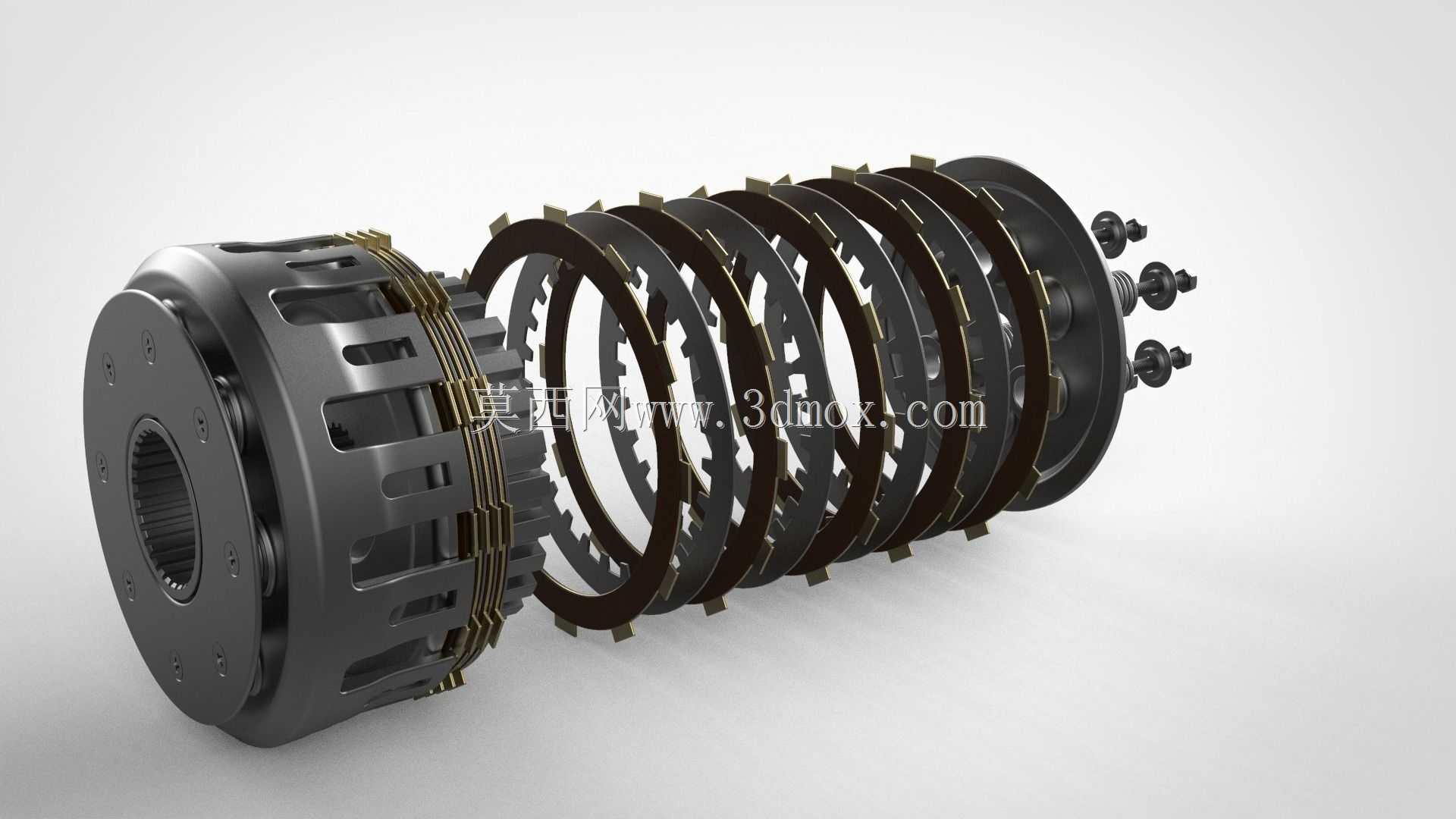

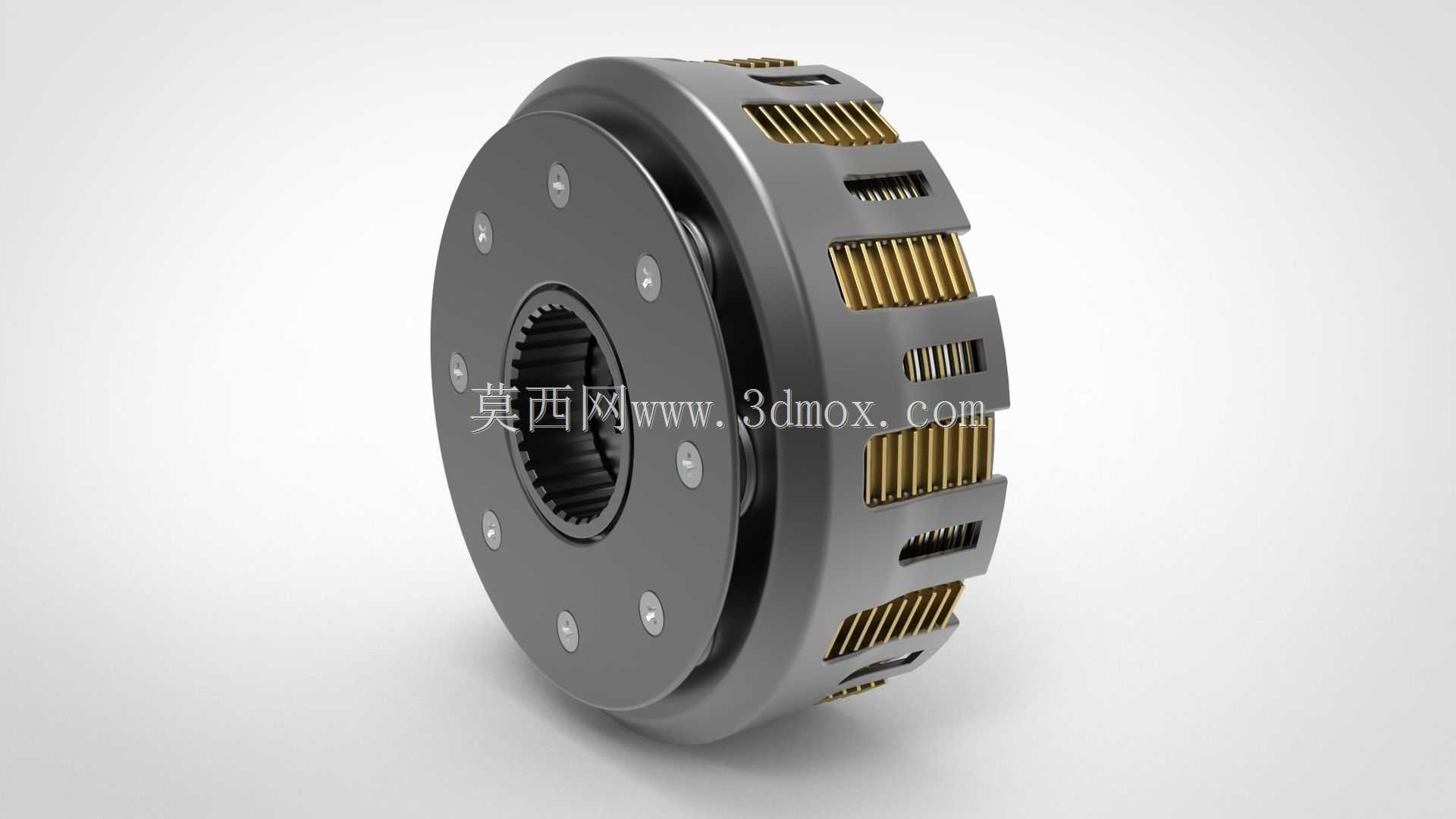

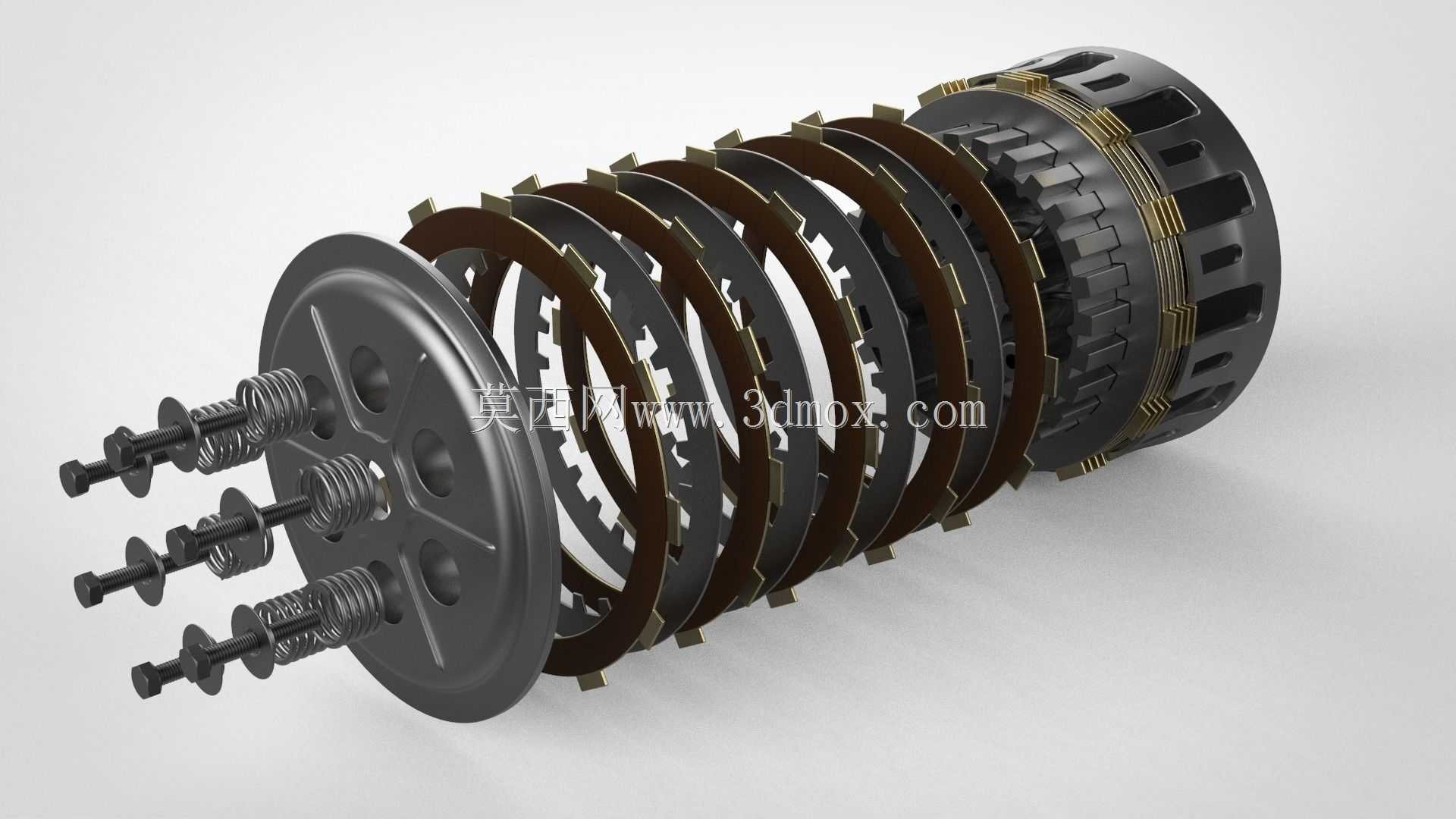

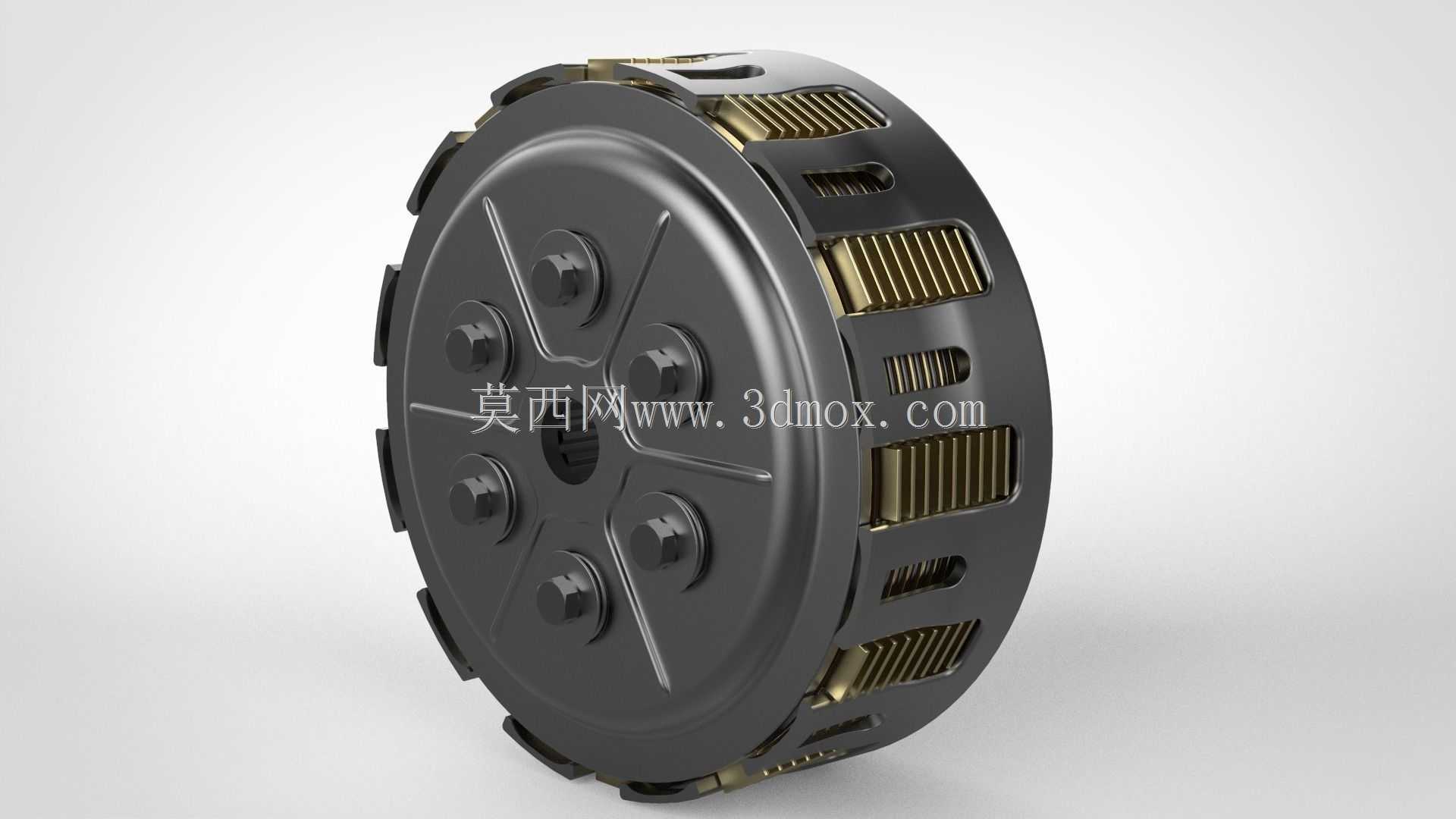

湿式多片离合器在高负载工况下常出现摩擦片偏磨、压盘受力不均的问题，根源在于毂体卡槽与摩擦片凸耳的配合公差设计不合理，以及压盘螺栓预紧力分布偏差。这款离合器的毂体周向均匀分布的通槽，槽边做了0.2mm的圆角过渡，避免摩擦片往复滑动时出现应力集中导致的崩边，同时槽宽公差控制在H7级别，既保证摩擦片轴向滑动顺畅无卡滞，又限制了周向窜动量，减少动力传递时的冲击异响。压盘上的六颗螺栓孔采用不等距分布设计，打破对称布局带来的共振频率重合问题，每颗螺栓的安装沉孔深度公差控制在±0.05mm，确保螺栓拧紧后压盘端面跳动量不超过0.03mm，让每一片摩擦片受到的正压力均匀分布，避免局部打滑烧片。摩擦片组的钢片与摩擦片交替排布，总厚度公差控制在±0.1mm，毂体内部的弹簧安装位深度经过匹配计算，当离合器处于结合状态时，弹簧压缩量刚好达到设计预紧力，既能保证最大扭矩传递时不打滑，又能在分离时彻底切断动力，避免半联动状态下的异常磨损。外壳的散热鳍片沿周向倾斜排布，随离合器转动时能形成定向气流，带走摩擦产生的热量，同时鳍片根部做了加厚处理，避免高速转动时离心力导致的鳍片断裂。中心花键孔的齿形采用渐开线设计，齿面做了磷化处理，减少与输入轴配合时的磨损，花键的定心精度控制在6级，保证离合器转动时的动平衡精度，降低整车高速行驶时的振动。压盘与摩擦片接触的端面做了平面研磨处理，表面粗糙度达到Ra0.8，确保摩擦片完全贴合，不会因为端面凹凸导致的接触面积不足，提升扭矩传递效率。
