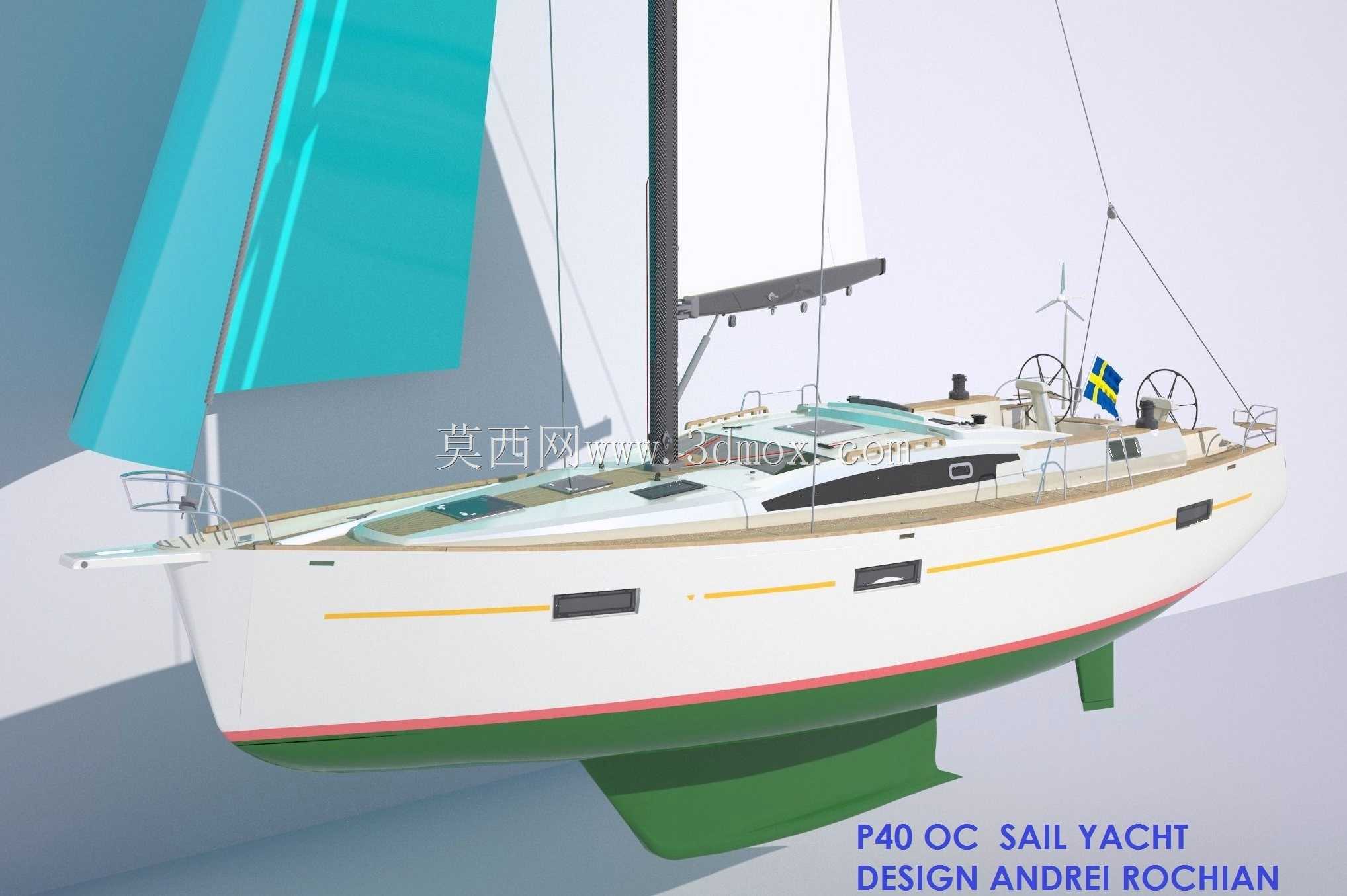

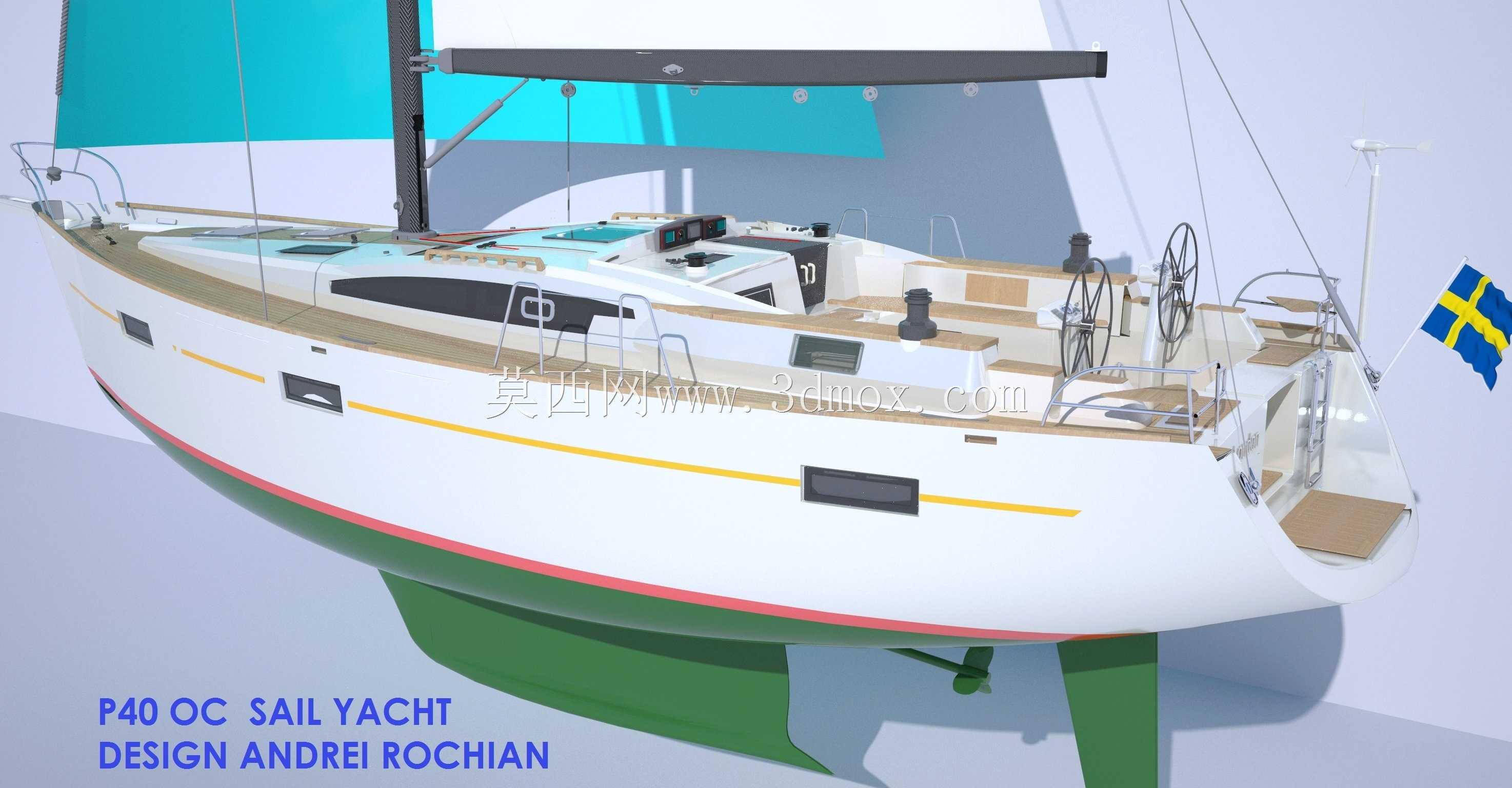

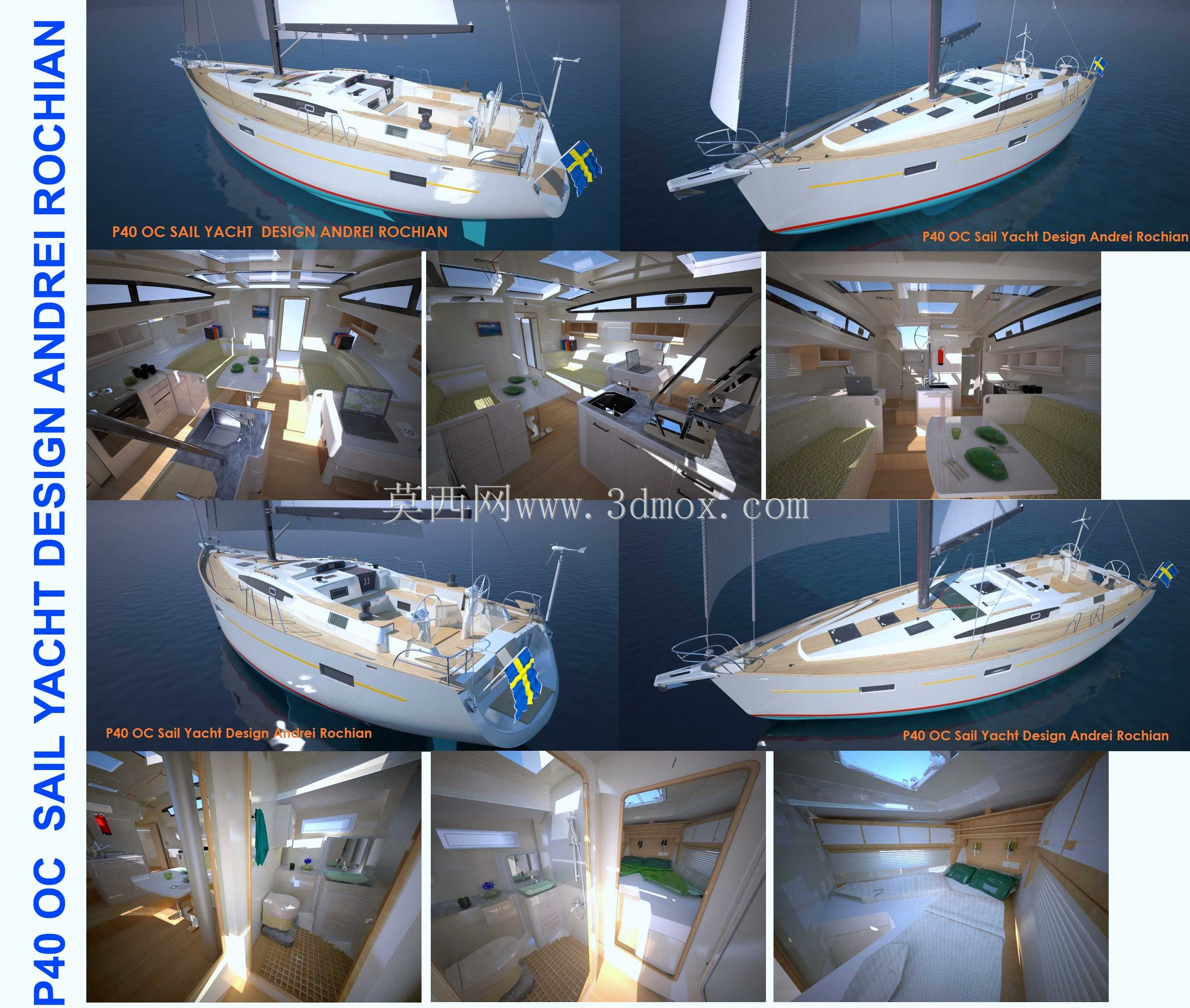

P40铝帆游艇结构有限元分析设计

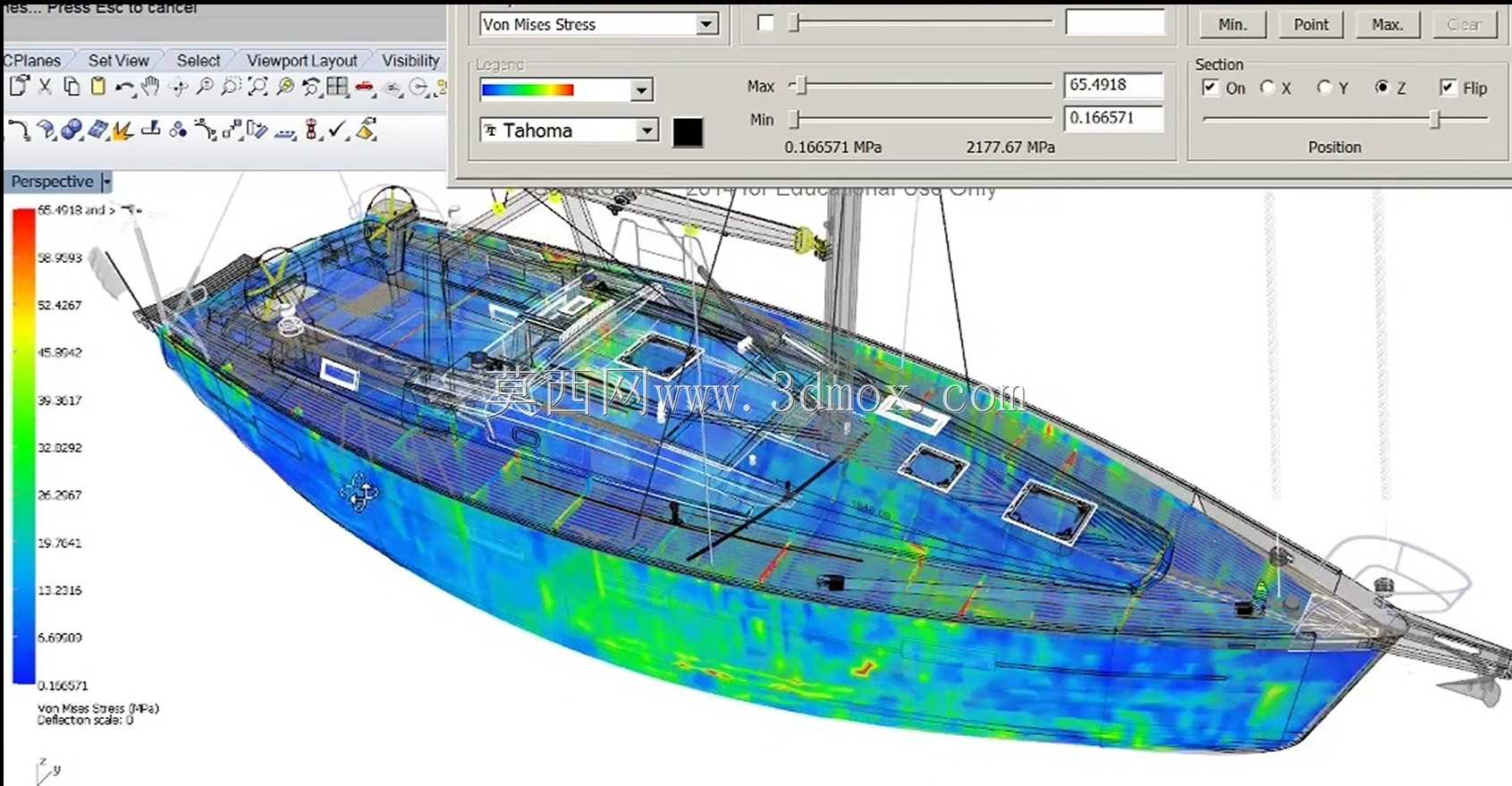

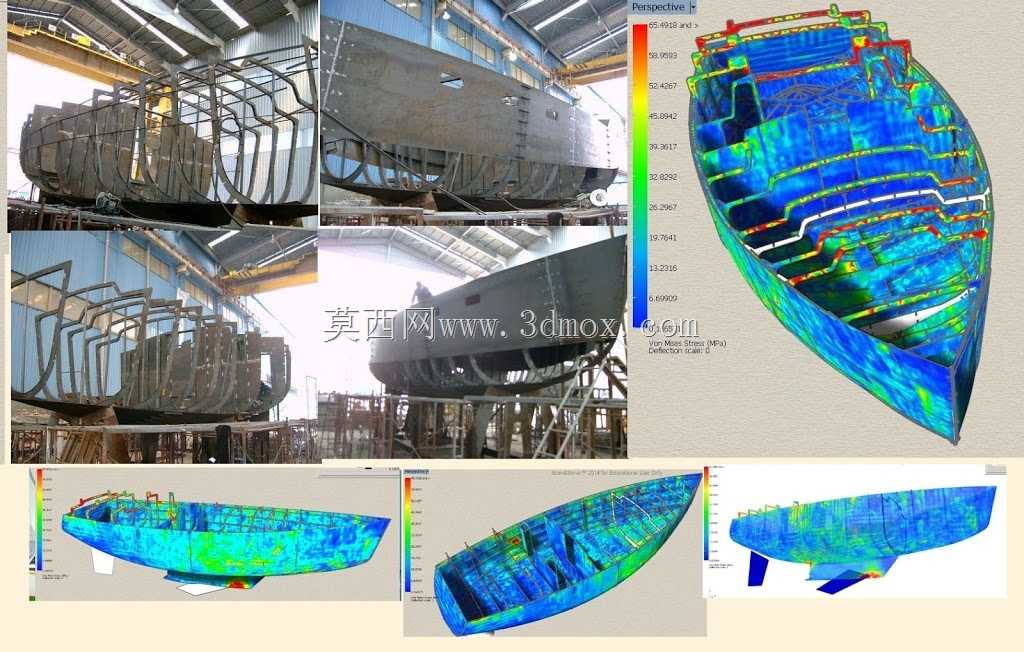

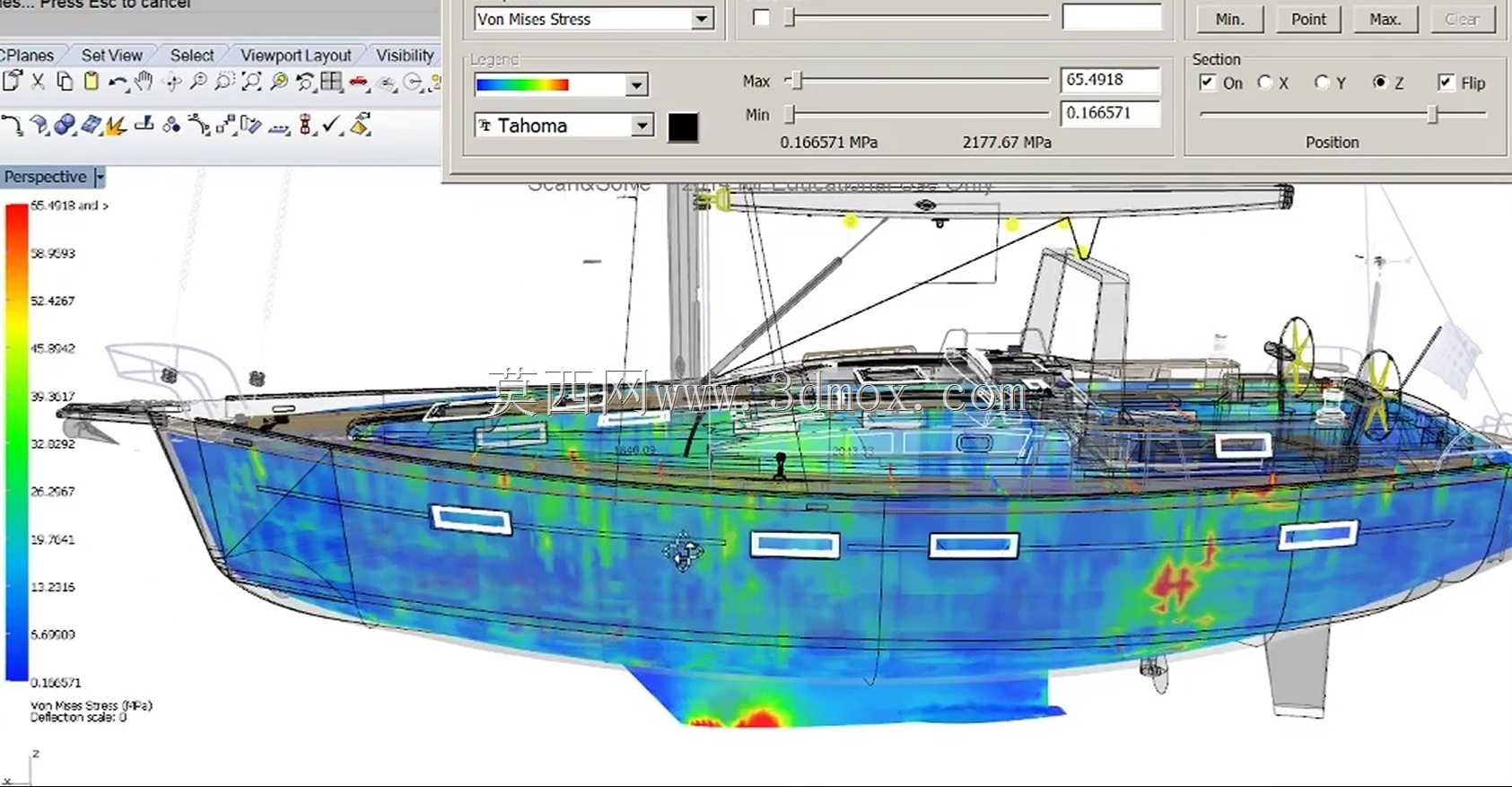

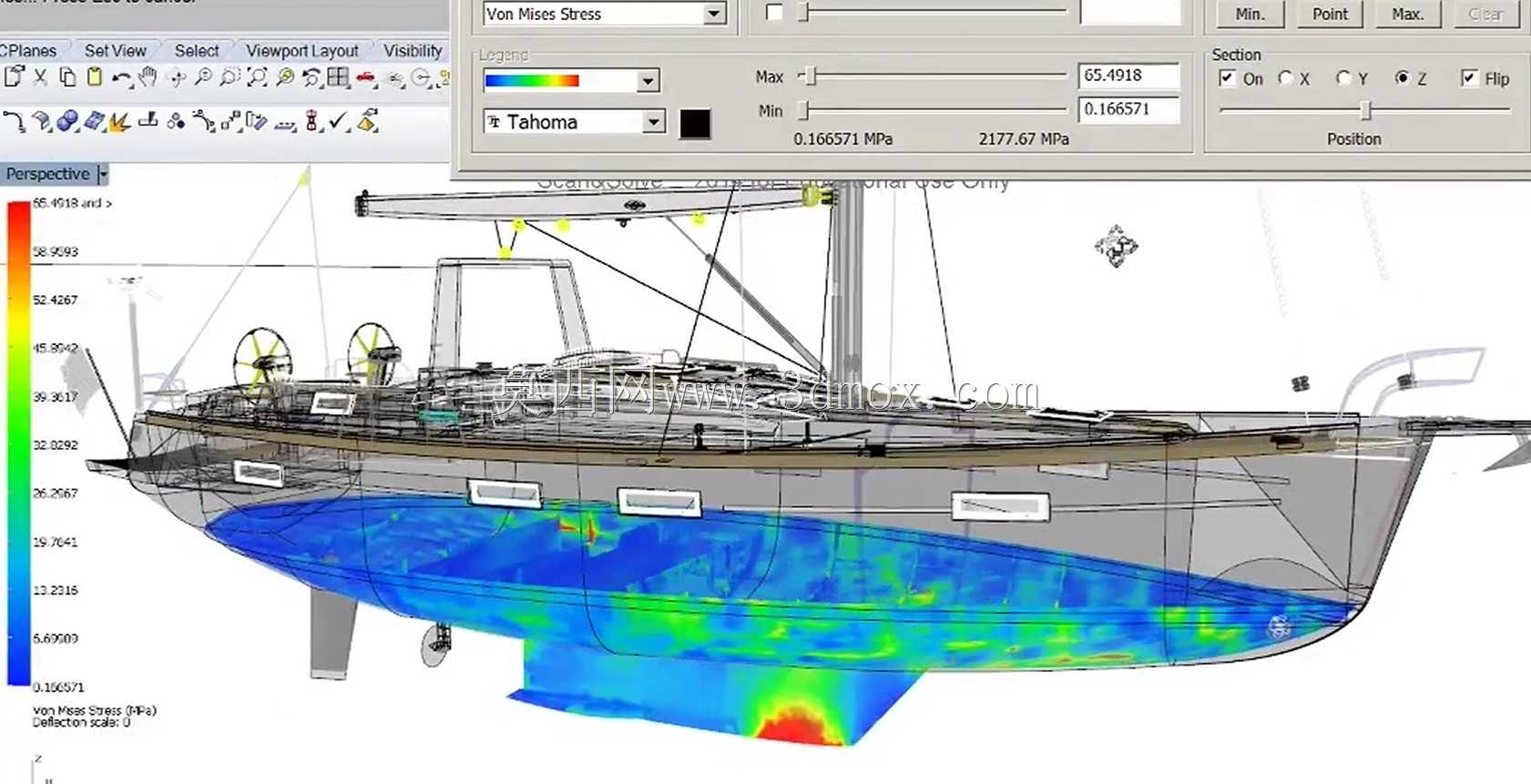

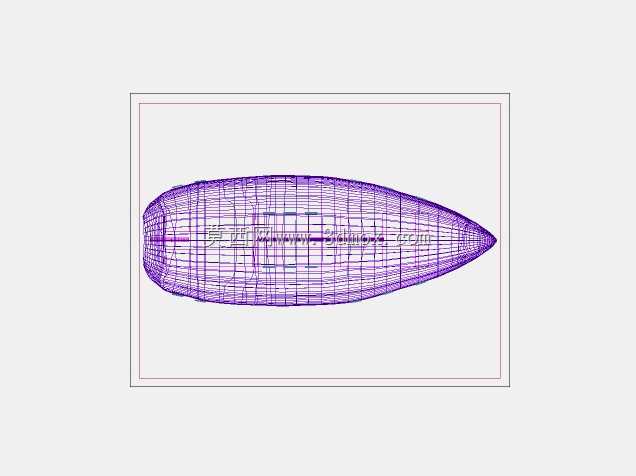

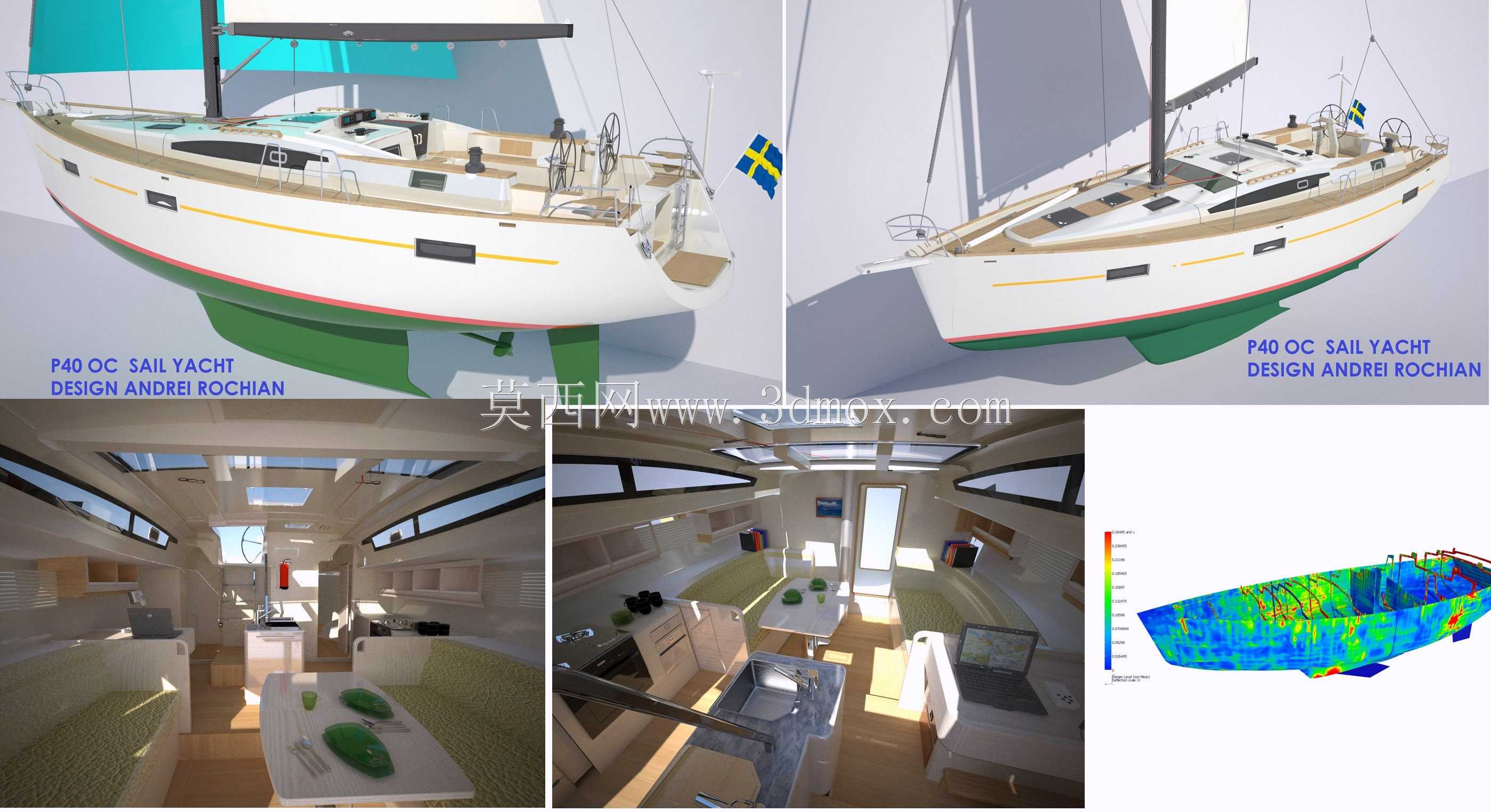

铝合金帆船在远洋航行工况下，船体骨架与船壳的连接区域长期承受交变浪击载荷，传统经验式结构设计常出现局部应力集中导致的骨架开裂、船壳变形超差问题，这类隐患在实船试航阶段才暴露的话，整改成本会达到设计阶段优化的数十倍。这款40英尺级铝帆游艇的结构设计，直接把有限元应力仿真结果嵌入结构框架的迭代逻辑里，没有沿用同尺寸游艇的通用骨材间距参数。船底龙骨与主船体的连接过渡区，是仿真里最先出现高应力梯度的位置，常规设计会在这里加厚整段船壳板，反而增加船体底部重量抬升重心，影响航行稳性。设计里没有做整板加厚，而是在高应力区对应位置加设了离散的短桁材，桁材的端部做了渐变削斜处理，避免桁材末端出现新的应力突变点，仿真云图里原来的红色高应力区直接降到了许用应力范围内，船底重量比整板加厚方案轻了近12%。甲板与舷侧的连接角隅处，浪击载荷加上桅杆索具的拉力叠加，很容易出现疲劳裂纹，这里的骨材连接没有用常规的直角肘板，而是把肘板的圆角半径放大到骨材高度的1.5倍，同时调整了肘板与甲板骨材的搭接长度，让索具的拉力可以顺畅传递到舷侧纵向骨材上，不会在角隅处形成应力死区。仿真过程里特意把Von Mises应力的高值区间做了色彩增强，就是为了快速定位那些肉眼容易忽略的微区应力集中点，比如系缆桩底座与甲板的连接位置，原来的小尺寸垫板会让甲板板承受局部冲剪应力，调整垫板尺寸并加设背面加强筋后，局部应力直接下降了40%。上层建筑的薄壁铝结构与主船体的连接，没有采用满焊的刚性连接，而是在连接缝里间隔设置了弹性缓冲垫，减少航行振动在上层建筑的传递，避免薄壁结构出现振动疲劳开裂。整个结构框架经过多轮仿真迭代后，所有区域的应力值都控制在铝合金材料的许用范围内，模拟极限浪载工况下也没有出现框架断裂的情况，骨材的排布完全顺着应力传递的路径走向，没有多余的冗余结构，既保证了船体的结构强度，又最大化控制了船体自重，对于同级别铝制帆船的结构优化设计有很强的参考价值，也能给船舶工程相关的实训教学提供真实的工程仿真案例。
