咖啡烘焙机配套旋风式粉尘分离装置

小型咖啡烘焙设备的排气段常夹带细焦屑与轻质粉尘，直接外排既污染周边空气，也容易在排气管路转角处堆积余料埋下阴燃隐患，常规网式过滤器用不了几炉就会被细粉堵死，清理时还容易碰碎滤网纤维混入后续烘焙批次。这款旋风分离装置完全顺着2英寸外径排气管的安装空间做适配，没有额外加冗余的固定支架，靠自身接口的同轴度就能卡紧在管路中间，拆洗时不用动周边的管线布局。

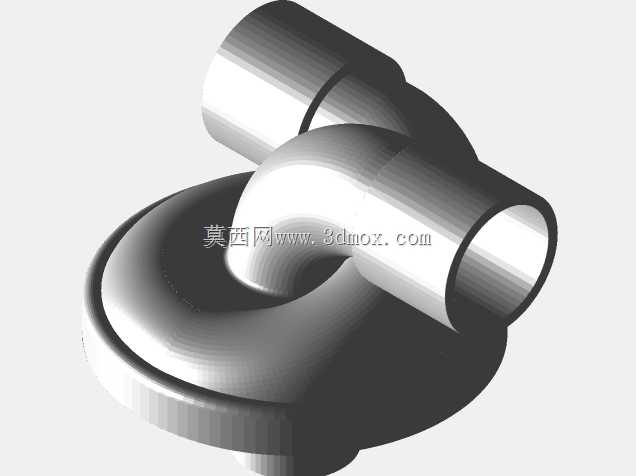

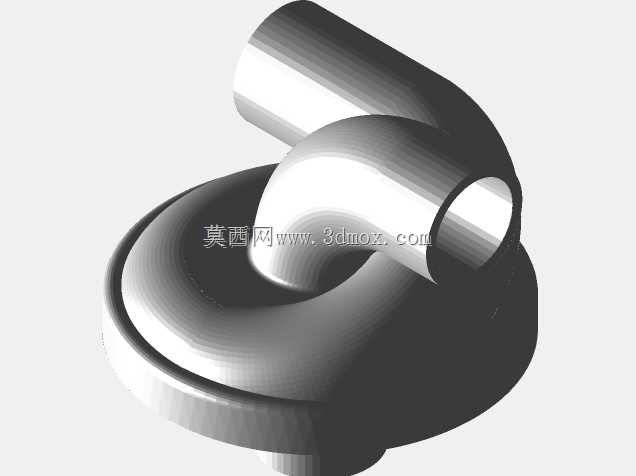

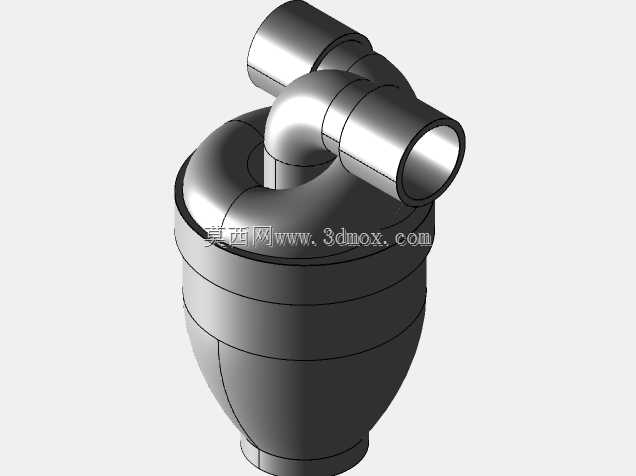

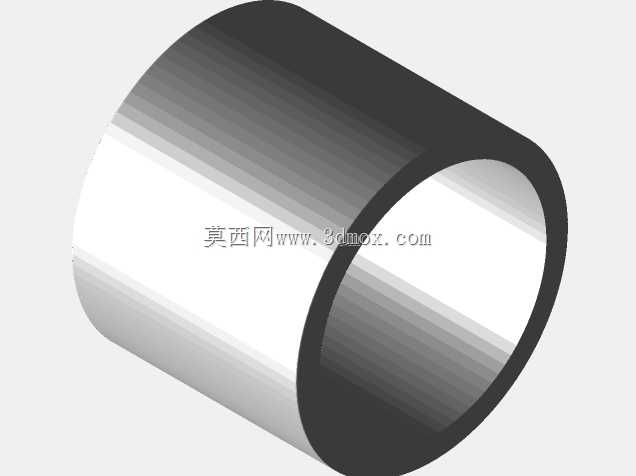

筒身的曲面过渡没有做生硬的折线拼接，进气管沿筒壁切线方向接入，气流撞进内腔后顺着圆弧壁面自然形成旋流，密度稍大的焦屑会沿壁面滑落到下部集尘腔，干净的气流顺着中心排气管导出，全程没有额外的滤材消耗。做结构匹配时特意把法兰连接位做成了独立可拆分的单元，不想用法兰的场景也能直接换成插接式的直筒接口，不用重新调整整个筒身的曲面参数。

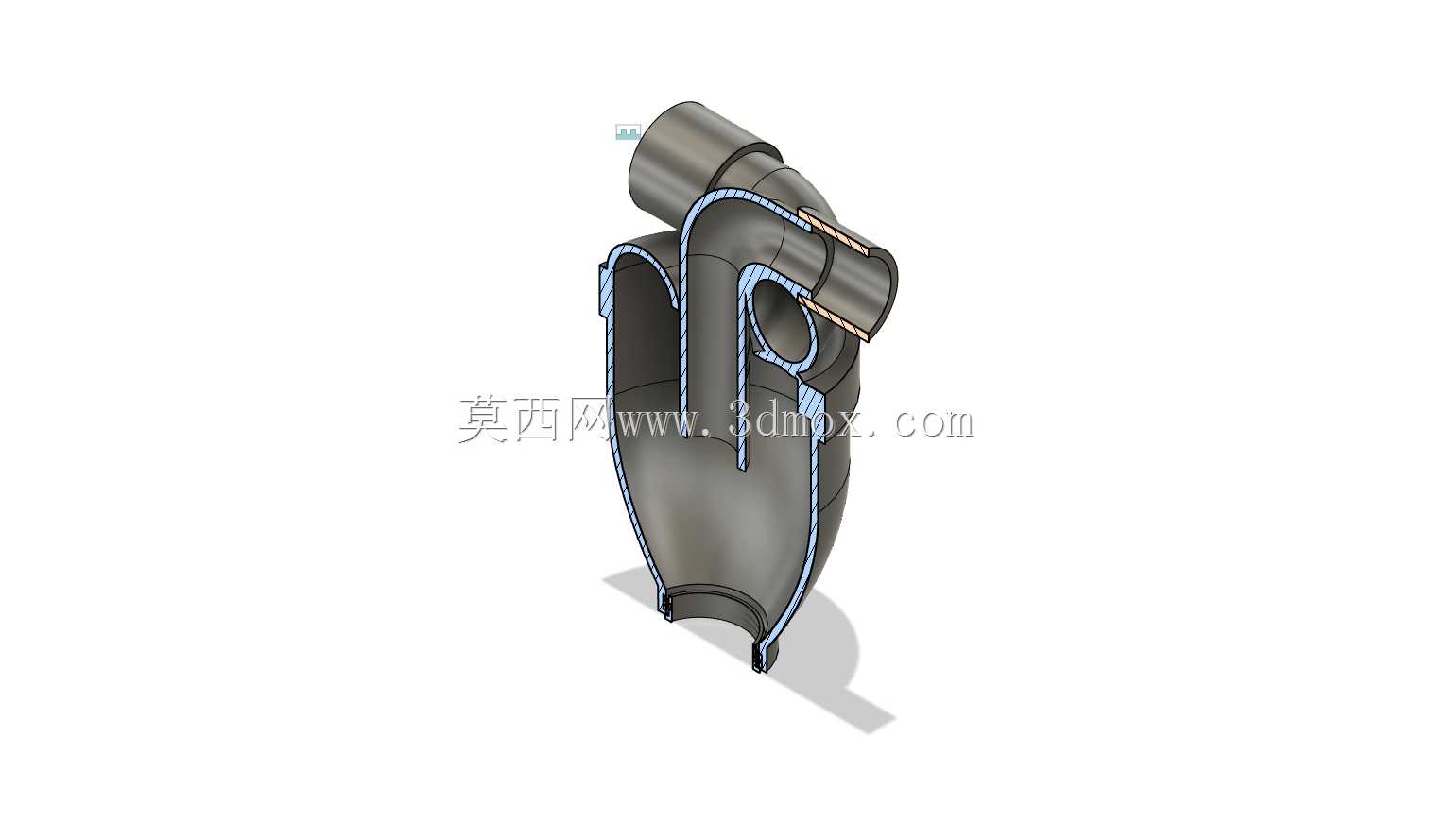

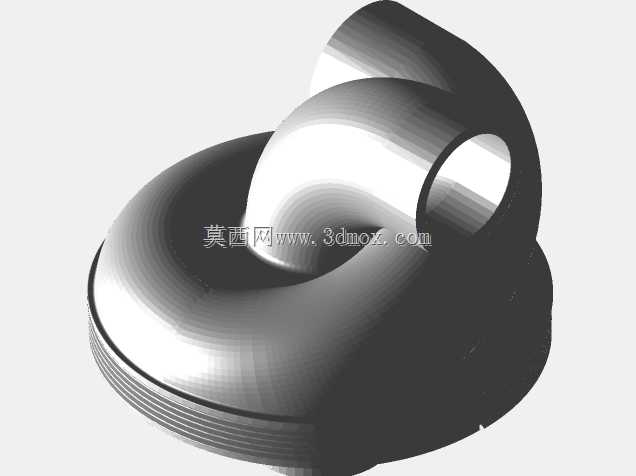

旋流路径的扫掠弧度是从基础圆柱面逐步切出的，没有做突变的截面收缩，避免气流在腔体内形成紊流区导致细粉滞留。上部的两个接口同轴度公差控制在很小的范围，和标准排气管对接时不会出现别劲的情况，后期加装温度传感器或者阻火网也有足够的安装余量。筒壁的厚度做了均匀化处理，不管是用3D打印做小批量试制，还是后续开模做注塑件，都不会出现局部壁厚不均导致的变形问题，下部集尘段的螺纹连接位特意加大了配合公差，反复拆装清理也不会出现滑牙或者卡滞的情况，日常维护不用额外准备专用工具，徒手就能拧开集尘腔倒出积存的焦屑。
