特斯拉涡轮发电装置结构设计方案

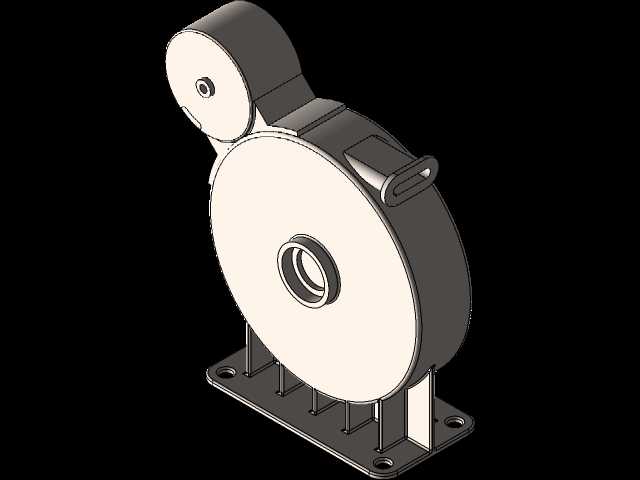

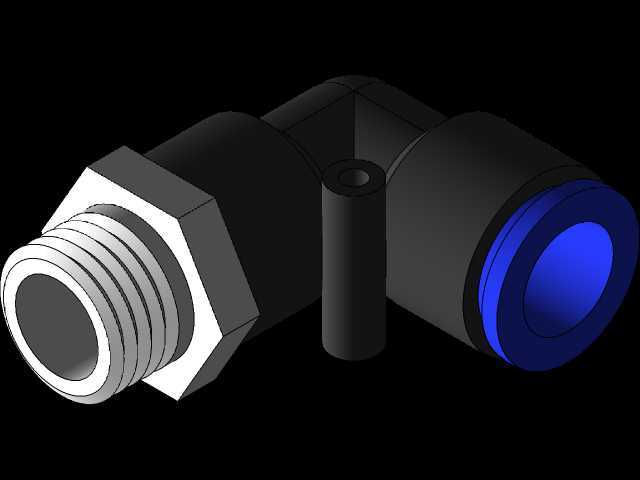

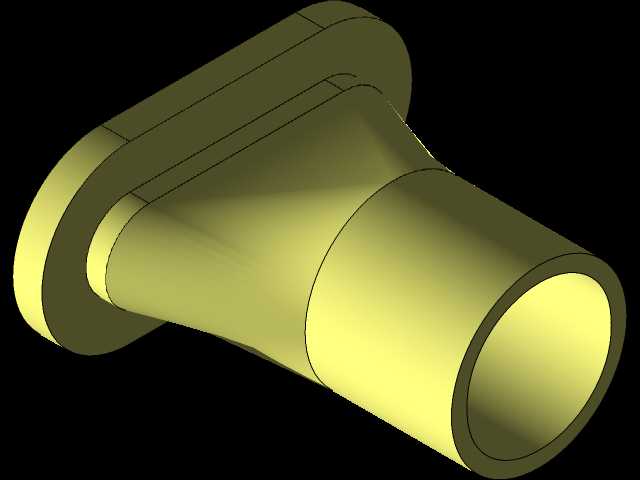

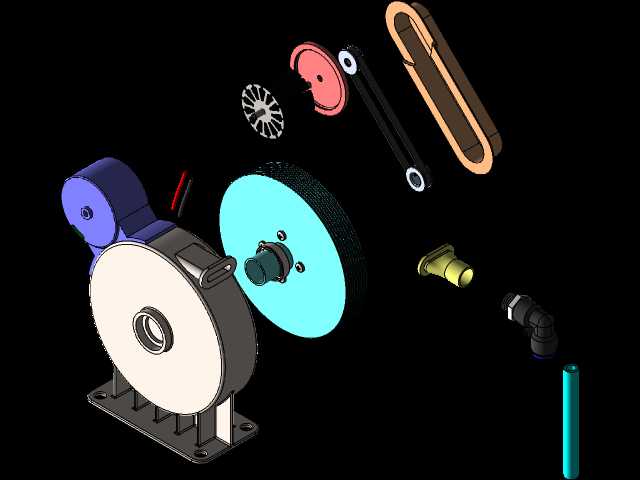

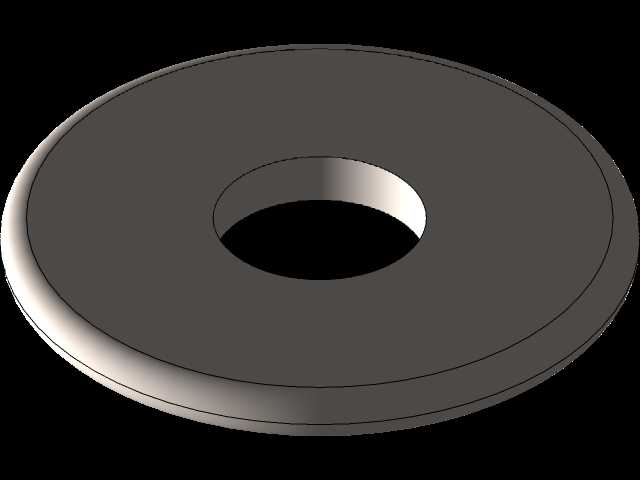

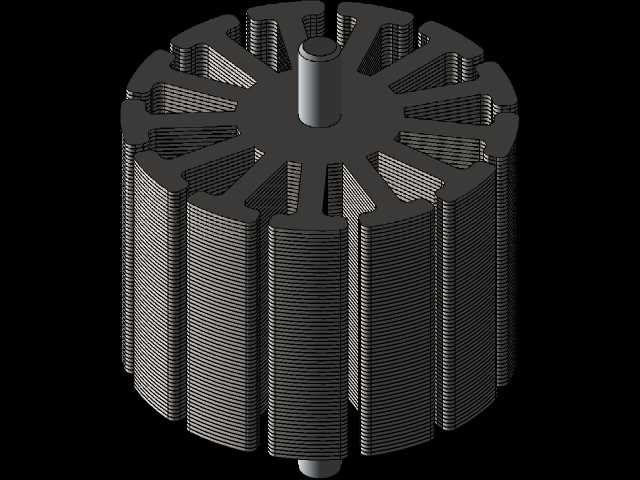

气动类动力转换装置的加工适配，核心矛盾集中在薄壁圆盘的平面度控制与喷嘴间隙的公差匹配上，这套特斯拉涡轮发电装置的结构设计，刚好把这类矛盾的解决思路具象化。常规涡轮结构依赖叶片型面导流，加工时五轴联动的刀路误差、叶片根部的应力集中隐患，始终是小批量试制阶段的高频问题，这套结构舍弃了传统叶片构型，用多组平行光滑圆盘替代叶栅，流体依靠边界层粘性效应带动圆盘转动，从根源上规避了叶片加工的复杂工序。圆盘组的同轴度要求是加工环节的核心控制点，每片圆盘的端面跳动公差控制在0.02mm以内，才能保证流体在圆盘间隙内形成稳定的附面层流场，不会因为盘面偏斜产生紊流损耗。喷嘴的安装角度经过反复适配，切向入射的流道角度刚好匹配圆盘外缘的线速度区间，加工时喷嘴内壁的粗糙度要求达到Ra0.8，避免流体经过时产生不必要的沿程阻力损失。进出气接口采用标准气动快插接头规格，和常规车间气动管路的适配性极强，不需要额外定制转接头就能直接接入测试气路。发电模块与涡轮主轴的连接采用无键过盈配合，避免键槽结构带来的动平衡偏差，高速运转时的震动幅度能控制在极小范围内，延长轴承的实际使用寿命。端盖的密封槽采用矩形截面设计，搭配丁腈橡胶密封圈就能满足低压气动场景的密封需求，不需要复杂的迷宫密封结构，降低了端盖的加工难度与装配成本。整套结构的零件拆分逻辑完全适配常规车铣复合加工能力，没有需要特殊定制的异形结构，普通机械加工车间就能完成全部零件的试制，不需要投入额外的特殊工装成本。装配环节不需要复杂的对位工装，圆盘组通过间隔套保证统一间隙，锁紧螺母的预紧力经过扭矩校核，既不会压弯薄壁圆盘，也能保证高速运转时圆盘组不会发生轴向窜动。实际测试场景下，这套结构对压缩空气的压力波动容忍度更高，相比带叶片的微型涡轮，不会因为气流压力突变出现叶片断裂的风险，适合教学实训场景下的反复拆装测试，也能作为小型气动回收装置的动力核心，把车间废弃的低压压缩空气转换成可用的电能。
