MTS-1xx系列PC板装微型拨动开关

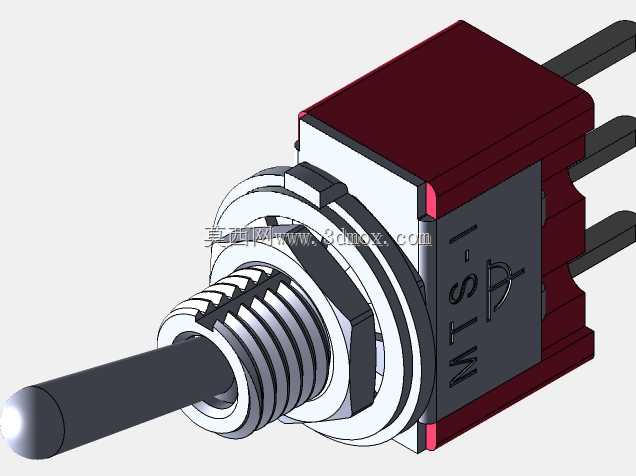

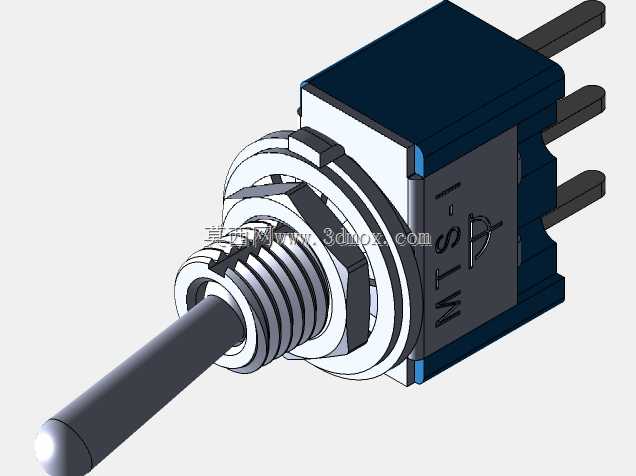

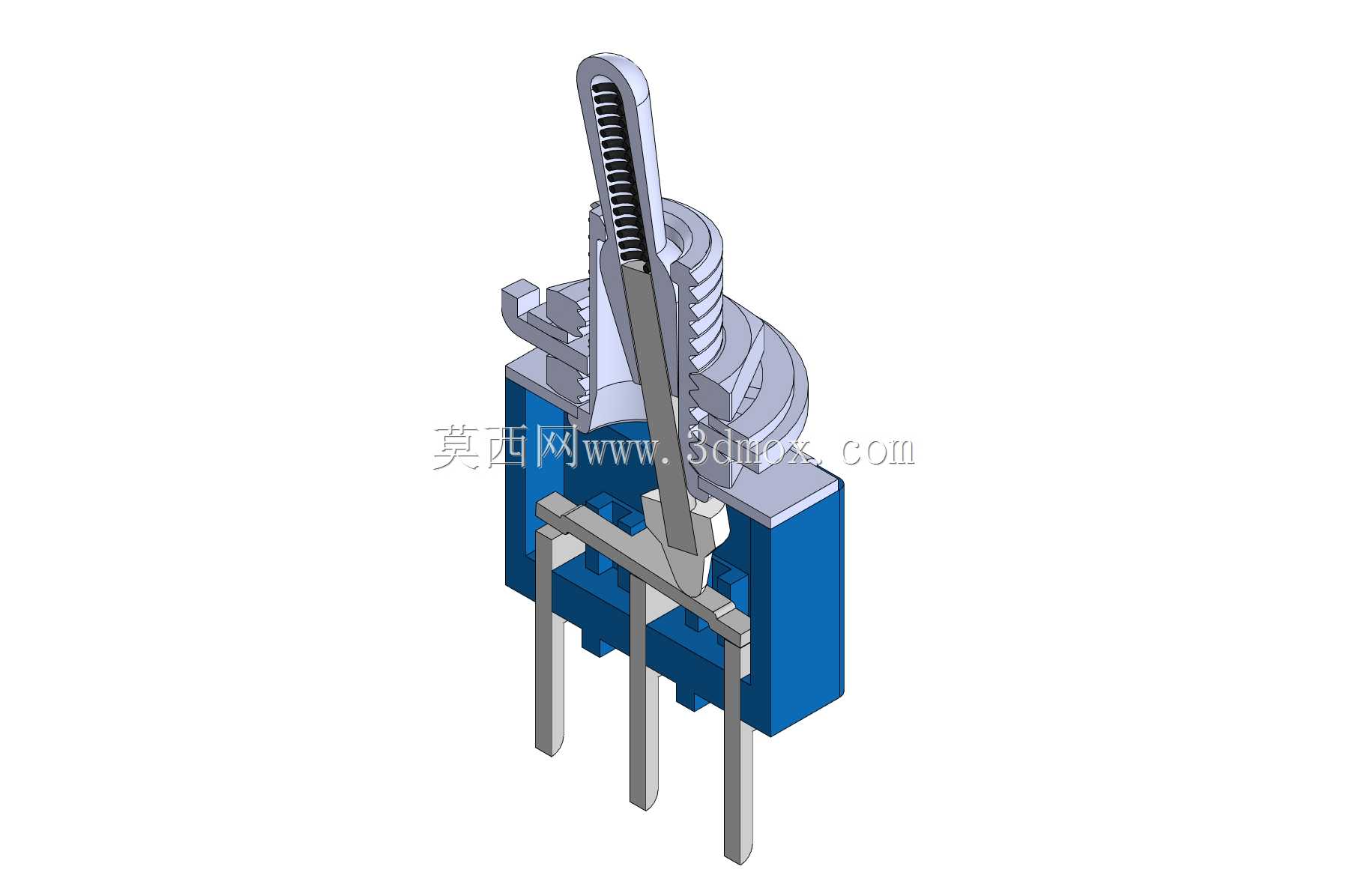

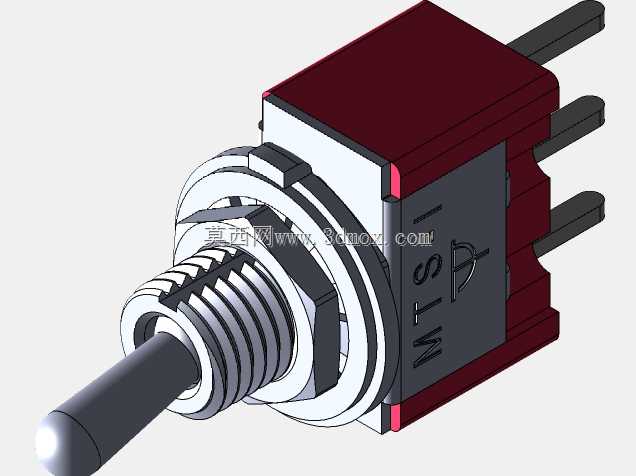

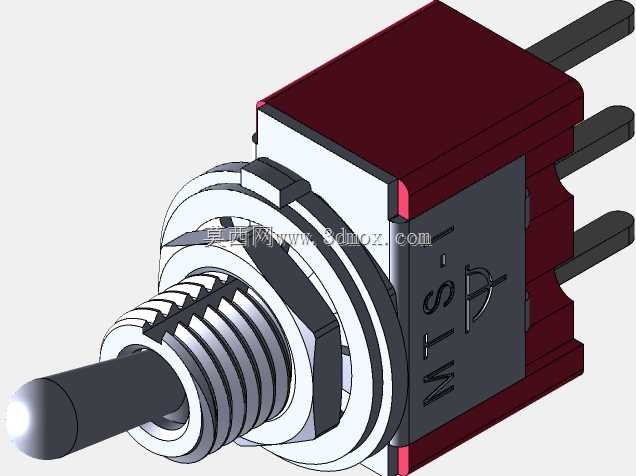

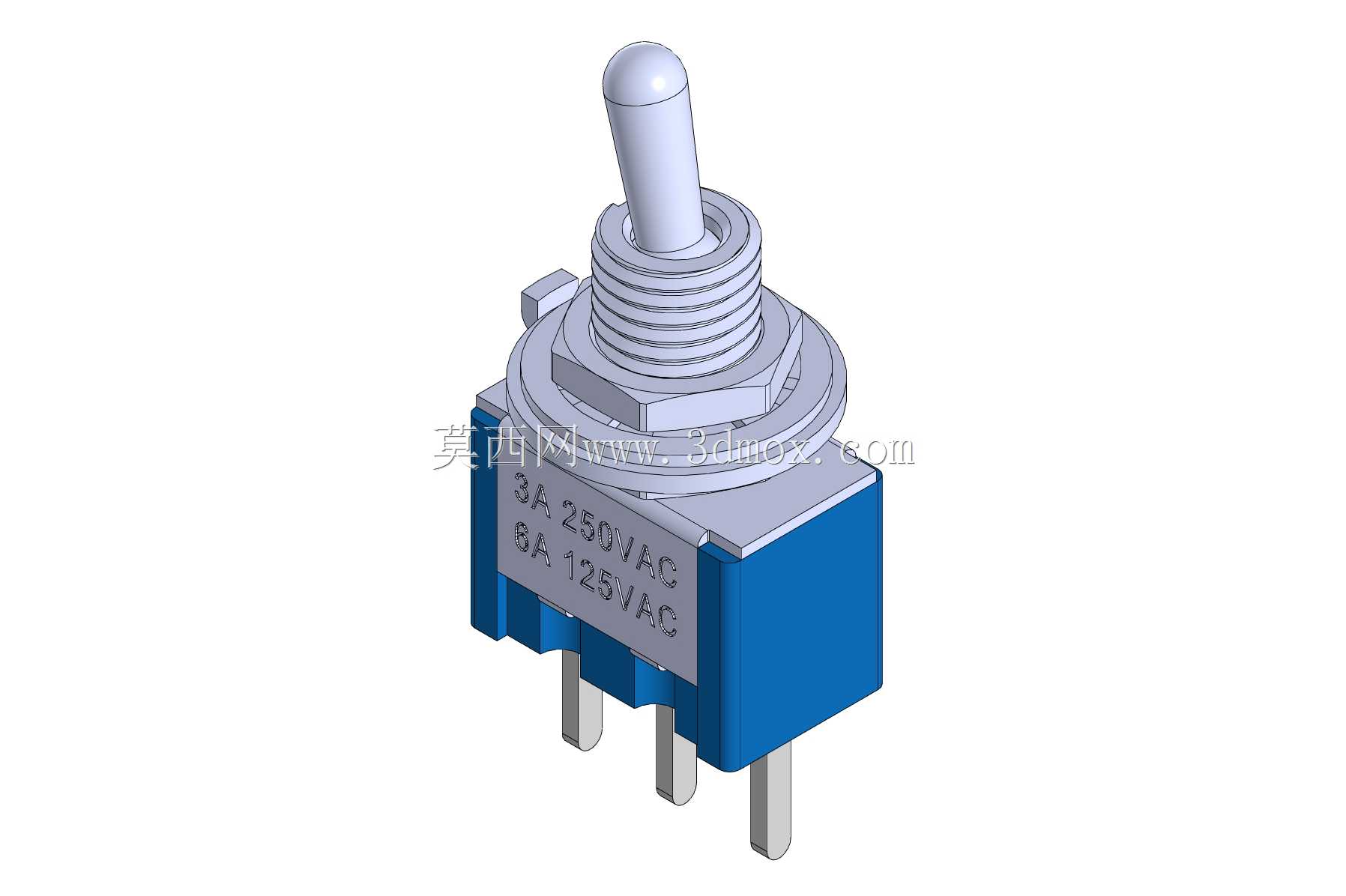

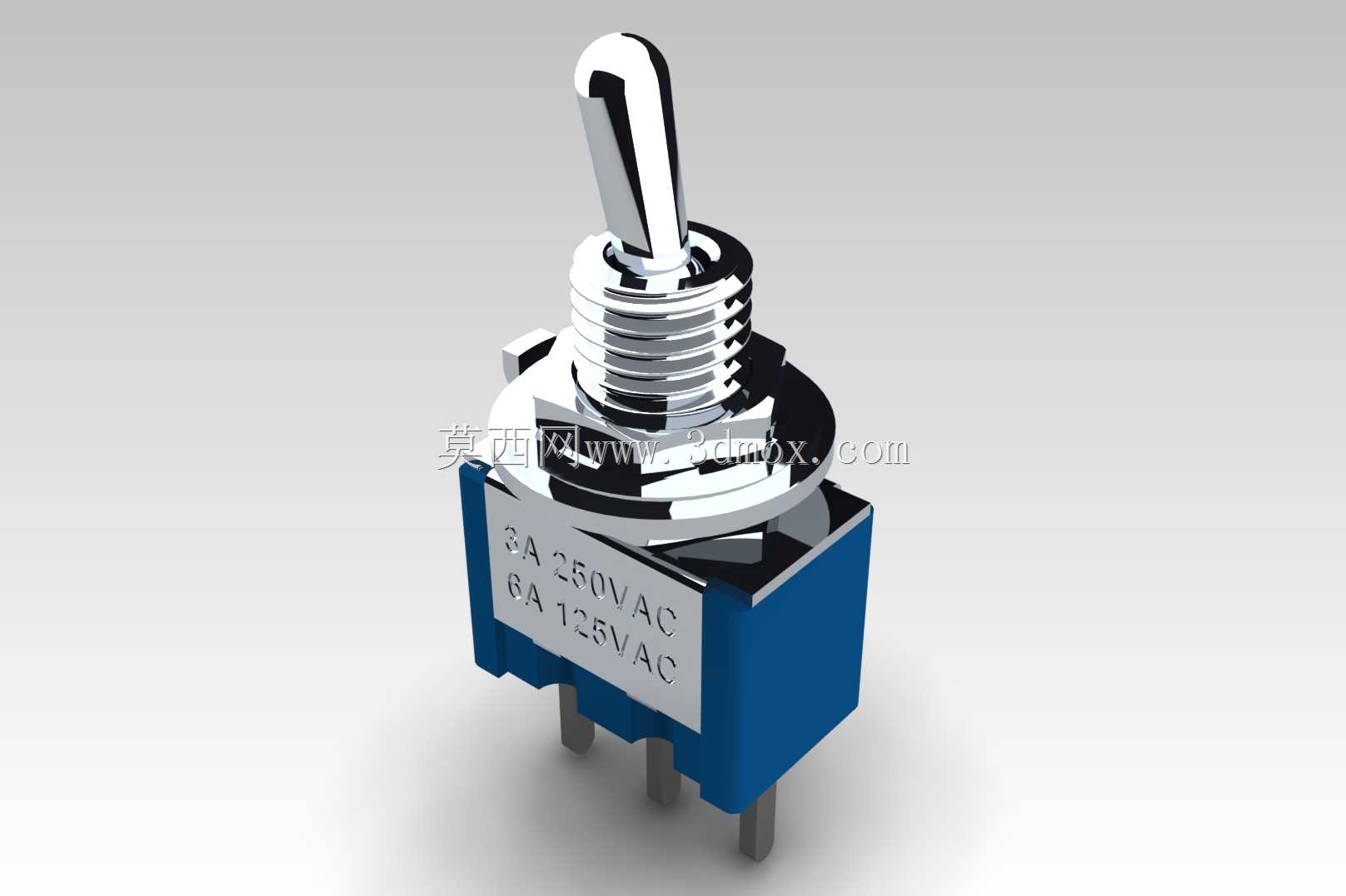

小尺寸板装开关的引脚共面度偏差，一直是PCBA波峰焊环节最容易出现虚焊、爬锡不良的诱因，不少量产项目里因为开关引脚冲压后的回弹变形，导致整批板卡过炉后出现3%以上的焊接不良率，额外增加补焊工时。这款微型拨动开关的三维结构，把三个直插引脚的根部做了加厚0.15mm的加强筋设计，引脚与基座嵌合的位置预留了0.08mm的过盈压装余量，既可以抵消冲压成型后引脚的内应力变形，也能在插装到PCB板孔时，避免引脚受侧向推力出现歪斜。开关的螺纹基座采用六角防转切面，装配时螺母锁紧的扭矩可以控制在0.6N·m不会出现跟转，以往同尺寸开关没有这个切面结构，工人用风批锁紧时很容易带动基座转动，扯断内部的动触片连接点。手柄处的档位定位槽做了两段式阻尼设计，扳动到导通或断开位置时的反馈力度差控制在1.2N，不会因为设备运输过程中的振动出现档位跳变，外壳采用的PBT材质收缩率在建模时按1.2%做了预补偿，注塑成型后基座和上盖的配合间隙刚好控制在0.03mm，既能满足IP40的防尘要求，也不会因为间隙过小出现装配卡滞。开关侧面印刻的电流参数标识做了0.2mm的下沉深度，丝印后不会因为日常插拔接线的摩擦导致标识磨损，三个引脚的间距严格匹配2.54mm标准排距，能直接适配通用的PCB封装库，不用额外修改焊盘尺寸。动触片的接触点采用球面凸起设计，和静触片的接触面积比平面触点大27%，在3A 250VAC的额定负载下，接触电阻能稳定在20mΩ以下，长时间通电也不会出现触点过热氧化的问题。
