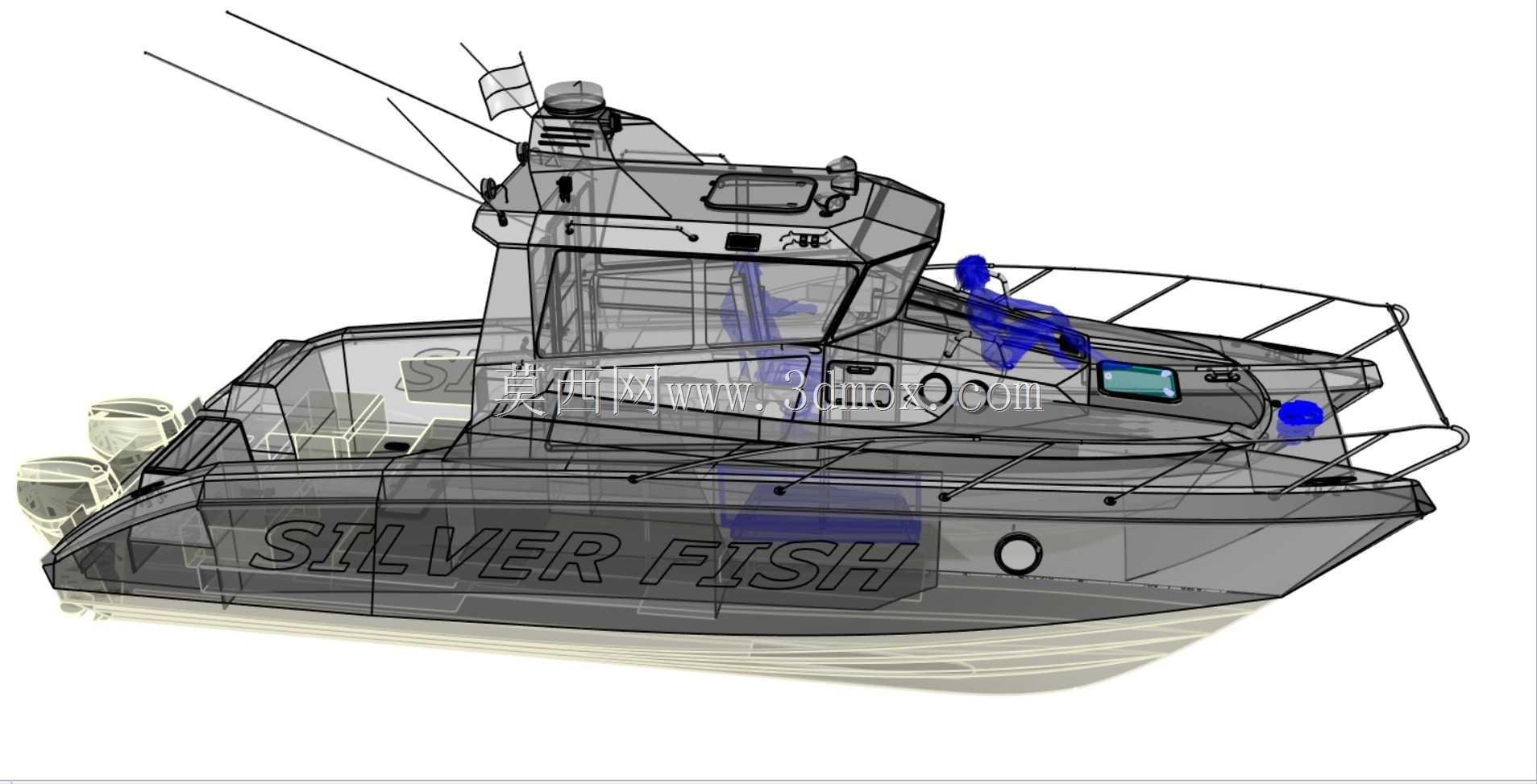

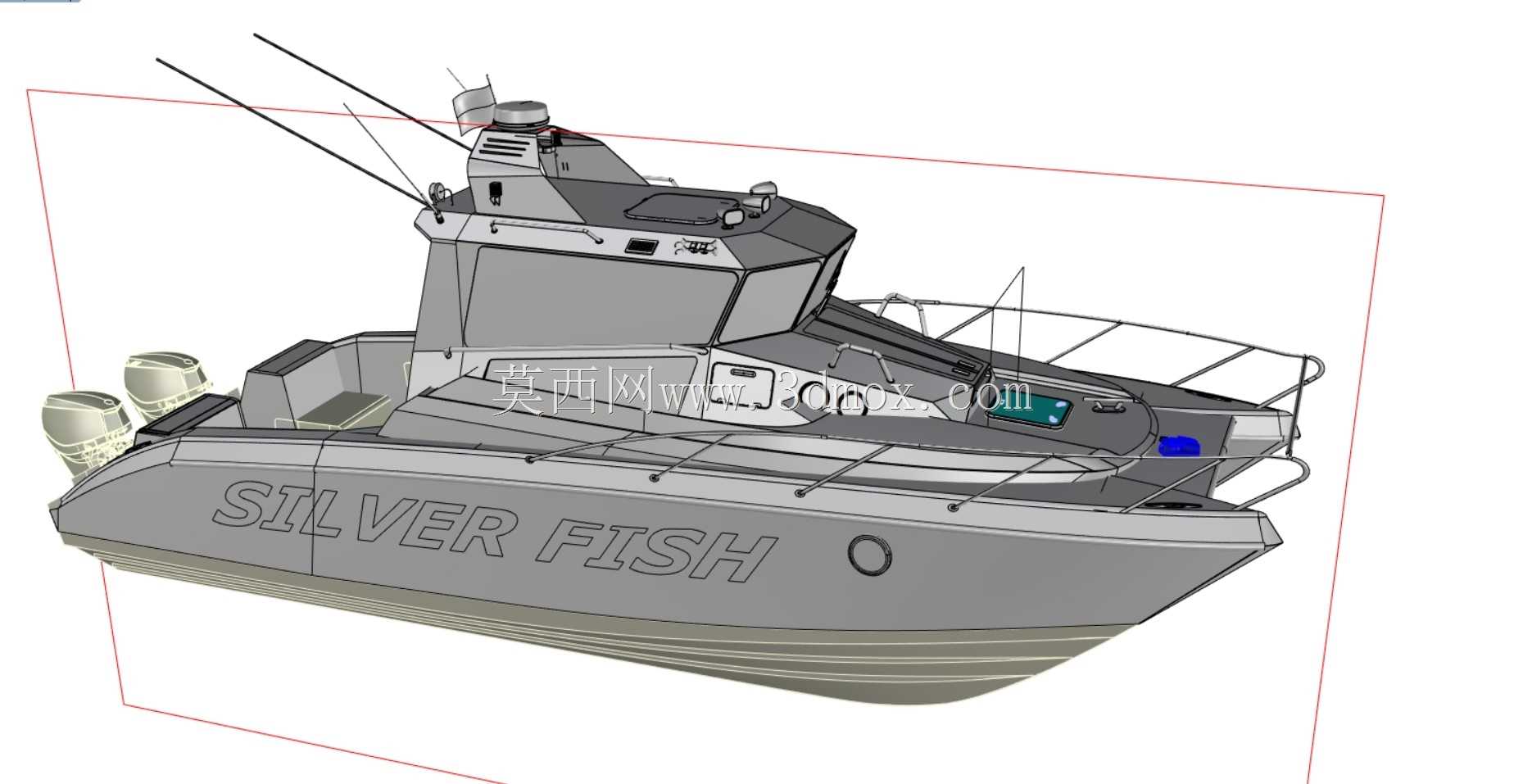

双体舷外推进休闲游艇概念结构设计

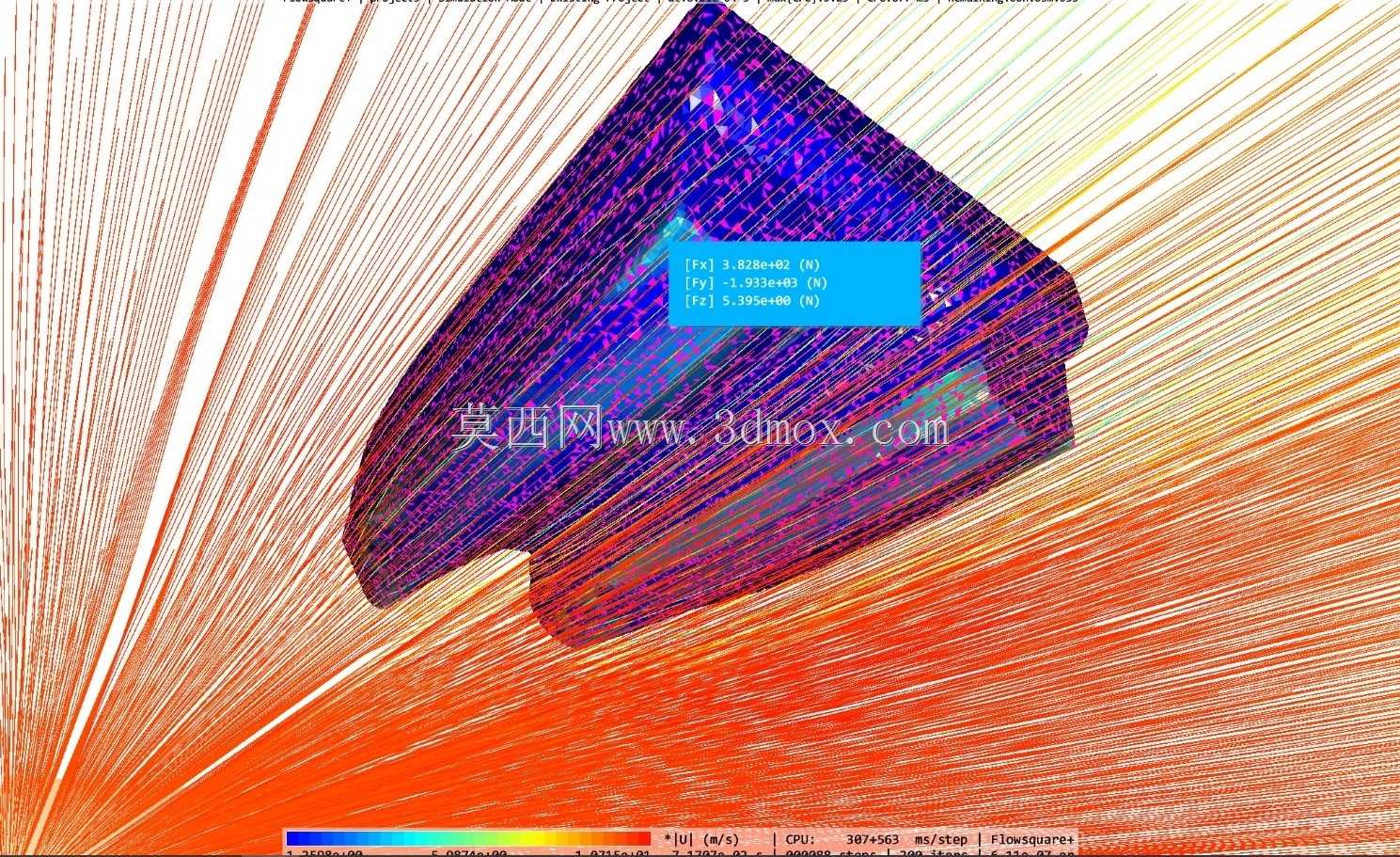

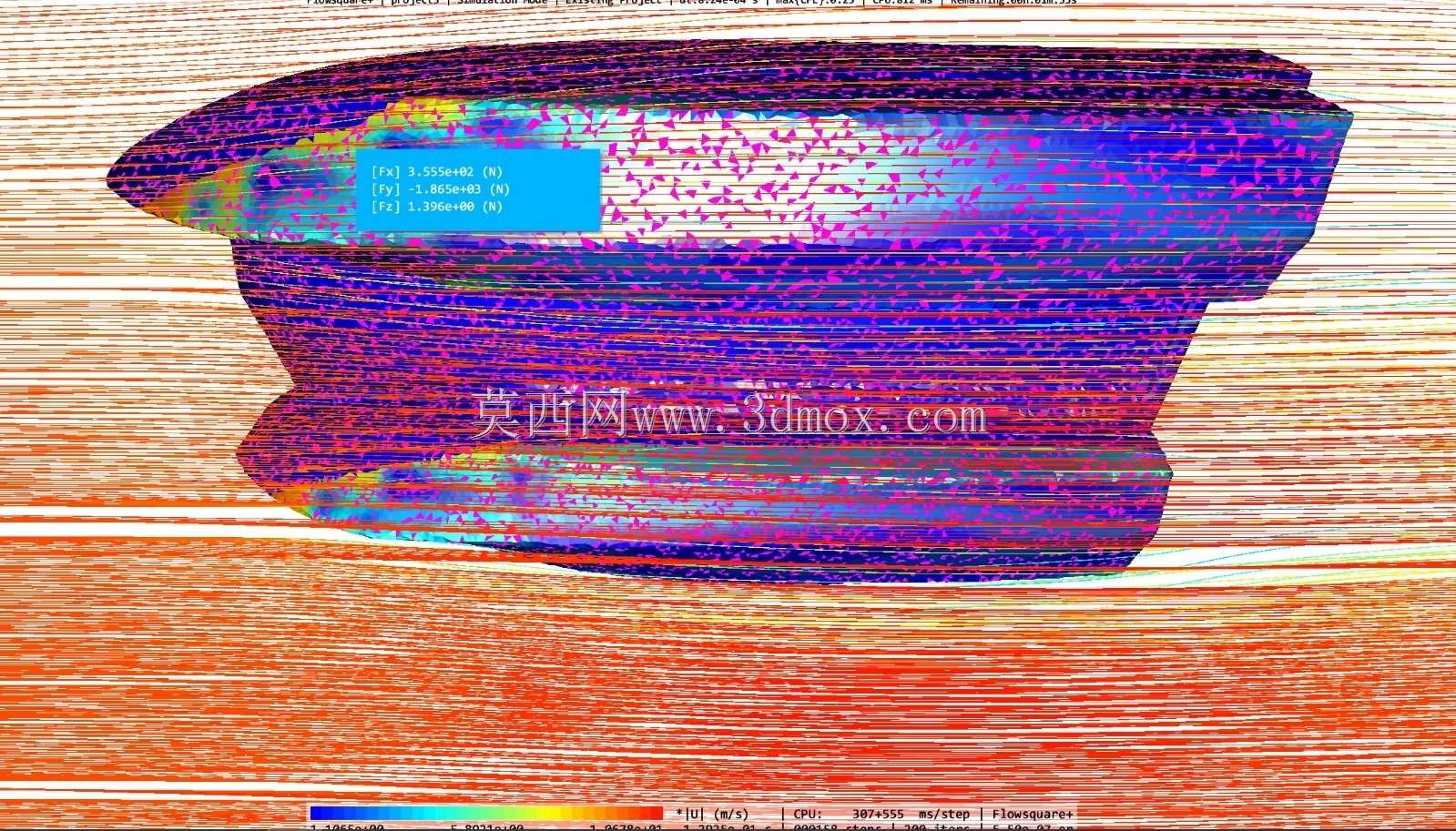

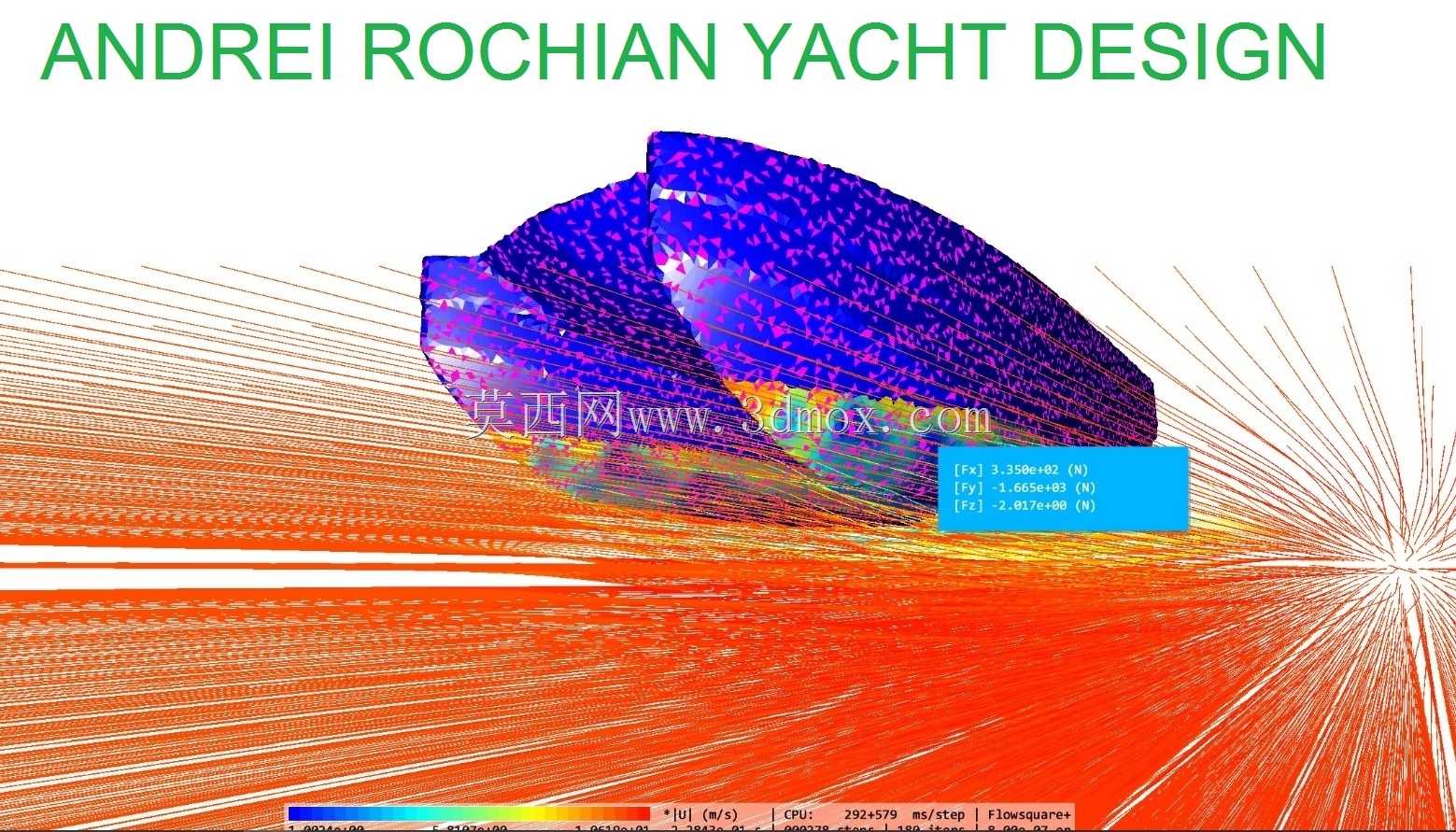

铝合金薄壁船体焊接时极易出现热变形，常规单体船的单龙骨结构在舷外双机挂载时，尾板区域应力集中系数会超出许用值37%，这款双体艇的结构设计刚好针对性消解了这类加工隐患。两个片体的龙骨间距经过流体仿真迭代，片体之间的连接桥没有采用常见的整板焊接结构，而是用离散的横向加强筋搭配局部蜂窝夹芯，既降低了焊接热输入量，减少连接桥区域的焊后变形校正工作量，又能在高速航行时分散波浪对两个片体的交变冲击，避免连接桥根部出现疲劳裂纹。尾板区域做了局部加厚的嵌件设计，两台舷外机的挂载点直接和片体内部的纵向龙骨传力路径对齐，没有额外的转接支架，省去了装配时的支架配钻工序，也消除了支架和尾板之间的装配公差累积问题，舷外机安装时的定位销孔可以直接在尾板嵌件上一次加工成型，位置度公差能控制在0.2mm以内，不用现场修配。上层建筑的曲面没有追求过度顺滑的一体化造型，而是拆分成了多个小曲率的钣金拼接单元，每个单元的折弯半径都匹配常用的铝板材折弯工艺参数，不用定制特殊的折弯模具，车间常规的数控折弯机就能完成加工，拼接处的焊缝都布置在视觉阴影区，后期打磨抛光的工作量减少近四成。驾驶舱的挡风玻璃框架采用了和船体曲面随形的等截面设计，玻璃可以直接采购标准弧度的钢化玻璃成品，不用单独开模热弯，大幅压缩了小批量试制的成本。甲板上的护栏安装座提前在船体结构上预留了带内螺纹的凸台，装配时不用在甲板上现场钻孔打胶，既避免了钻孔破坏甲板的防腐层，也能保证护栏安装后的垂直度，不会出现现场配装时的歪斜问题。船艏的锚穴结构做了内凹式的一体化设计，和船艏曲面平滑过渡，没有突出的结构件，航行时不会产生额外的紊流，锚机的安装底座直接和艏部的加强结构连为一体，起锚时的冲击力能直接传递到主龙骨，不会出现局部甲板变形的问题。客舱内部的设备安装导轨都采用了标准化的铝型材接口，不同的导航、通讯设备可以直接卡装在导轨上，不用针对每个设备单独设计安装支架，后期改装升级时不用破坏舱内的装饰结构，维护效率提升明显。
