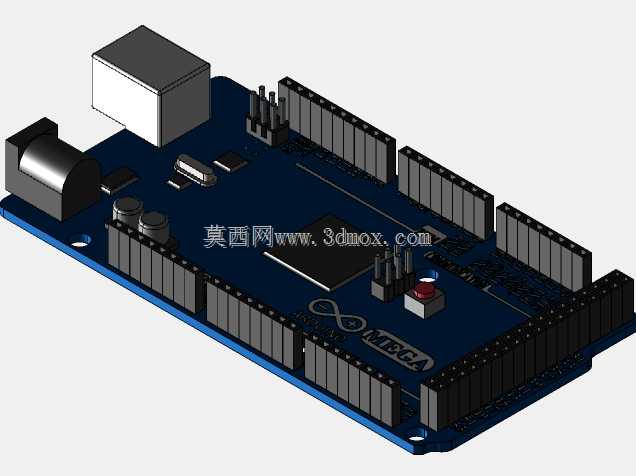

ARDUINO MEGA R3开发板精细三维结构

电子类开发板的三维建模常被忽略接插件与板体的装配公差问题，这款ARDUINO MEGA R3的结构还原，完全围绕实际焊接、插装的适配逻辑展开。板上排针的间距严格遵循标准2.54mm栅格，每根针脚的圆柱直径、根部焊盘的凸起厚度都做了对应还原，避免后续做装配仿真时出现插针穿模、排母卡滞的问题。电源接口区域的DC座、USB-B口的外轮廓与内部卡位都做了细节复刻，金属屏蔽壳的厚度、塑料基座的倒角都对应实物的开模尺寸，甚至接口旁的固定孔位孔径、沉头深度都和实物一致，方便后续做外壳适配设计时直接取用孔位数据。板载的复位按键做了键帽与底座的分层结构，按键的按压行程空间也预留了合理间隙，不会出现键帽和板上丝印层干涉的情况。主控芯片、晶振、电容电阻这些贴片元件的高度都按实物规格设置，电解电容的圆柱弧度、顶部防爆纹的凹陷都做了细节表现，排阻的长方体边角、芯片引脚的细密间距都没有做简化处理。板体边缘的安装孔做了金属化过孔的环形凸起细节，板角的圆角弧度也和实物PCB的铣边工艺对应，没有生硬的直角切割。丝印层的MEGA标识、无穷大logo的位置和比例都和实物对齐，没有出现偏移错位的问题。电源区域的稳压块、散热片的厚度也做了对应还原，散热片的鳍片间隙没有做合并简化，方便后续做热仿真时能准确计算空气流通的散热空间。所有元件的装配高度差都经过核对，最高的DC座和最薄的贴片电阻之间的高度差完全匹配实物，不会出现堆叠干涉的问题。做这类开源硬件的三维结构，核心不是还原外观，而是让模型能直接用于后续的外壳设计、工装夹具制作、教学装配演示，每一处尺寸的取舍都对应实际生产装配中的公差要求，不会为了渲染好看随意修改元件的实际尺寸，也不会为了减少面数省略关键的卡位、定位结构，保证拿到模型的人不管是做3D打印外壳，还是做装配实训演示，都能直接匹配实物的安装逻辑，不用再反复核对尺寸调整结构。
