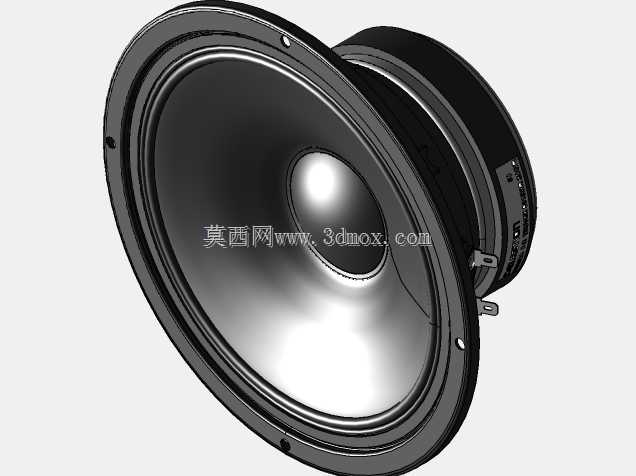

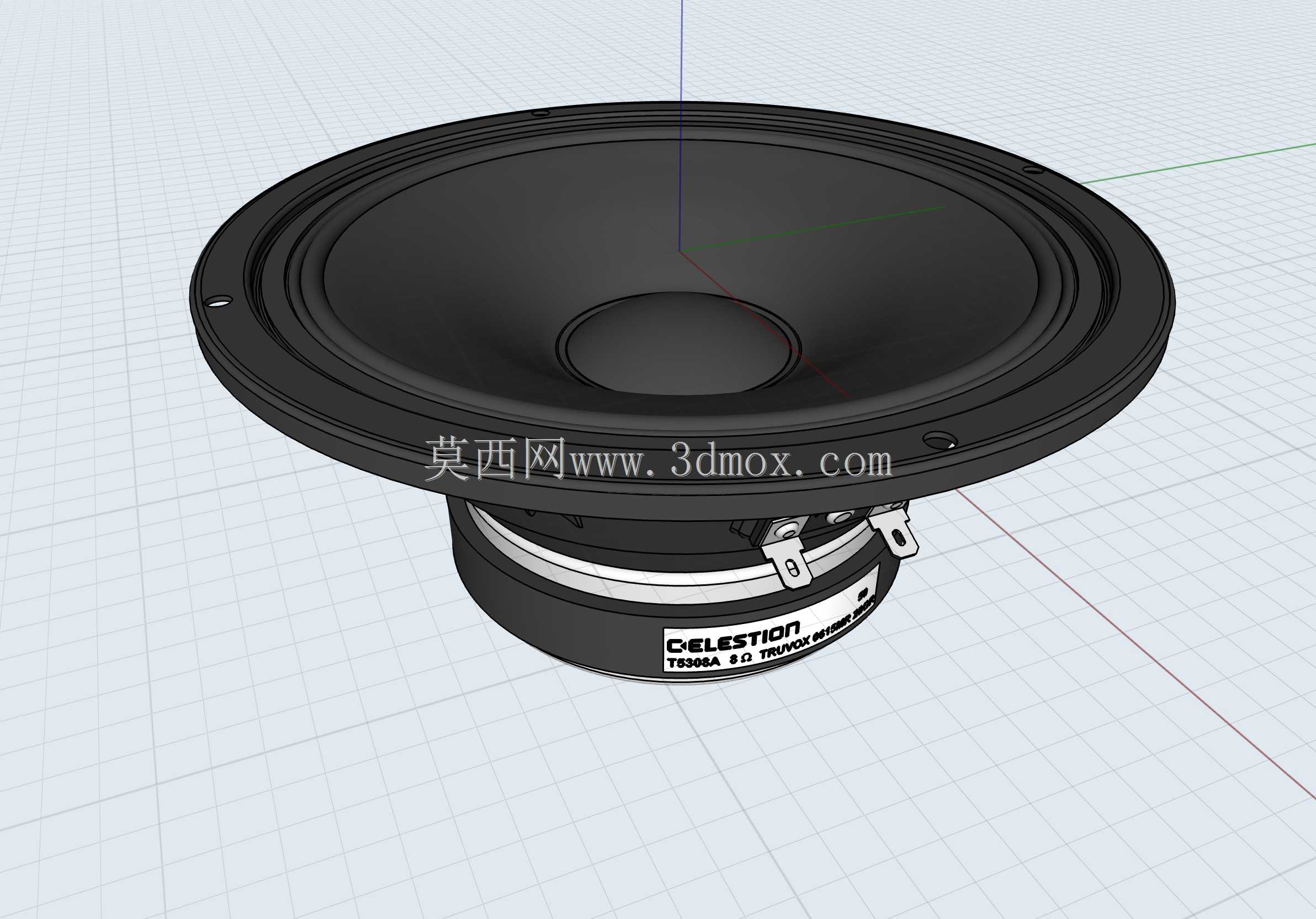

Celestion Truvox全频扬声器结构设计

常规中低频扬声器量产时最容易被忽略的，是盆架与磁路组件的同轴度偏差带来的音圈擦圈隐患，这款Celestion Truvox系列单元的结构设计，刚好把这类加工适配层面的矛盾点做了针对性的落地处理。磁回路上的T铁与华司采用同基准定位止口设计，不需要额外工装校准，压装时就能保证两者的磁隙均匀度控制在0.02mm公差范围内，哪怕是普通冲压车间的常规压装设备，也能把磁隙偏摆的不良率压到千分之三以内，完全不需要后续的人工校准工序。纸盆与悬边的衔接处做了渐变厚度的过渡曲面，不是常规的等厚度压合结构，靠近折环的位置厚度比锥盆中心薄0.15mm，大振幅冲程下不会出现折环根部的应力集中断裂，同时还能压低分割振动带来的中频峰，不需要额外在锥盆背面涂覆阻尼胶，既省了一道加工工序，也避免了阻尼胶涂覆不均带来的频响偏差。接线端子的固定座直接嵌在盆架的注塑卡槽里，不是常规的螺丝锁付结构，焊片与音圈引线的走线槽做了圆弧过渡处理，没有尖锐棱角，装配时不会刮伤漆包线的绝缘层，端子的插拔力控制在15N到20N之间，既不会出现功放接线松脱的问题，也不会因为插拔力过大扯断内部引线。盆架的安装孔位做了沉头倒角处理，安装时螺丝头完全沉入孔内，不会突出盆架表面，多只单元阵列安装时不会出现干涉，沉头孔的深度公差控制在0.1mm以内，锁付后盆架不会因为螺丝受力不均出现形变，避免磁隙被挤压变形。磁钢外的标识铭牌采用内嵌式卡槽固定，不是常规的背胶粘贴，长期在高低温环境下使用也不会出现铭牌卷边脱落的问题，铭牌的位置刚好避开磁路的散热通道，不会遮挡磁钢表面的散热缝隙，满功率工作时磁钢的温升比同规格粘贴铭牌的单元低4摄氏度左右。锥盆表面的哑光纹理不是后期喷涂的效果，是纸浆成型时直接压出的细微凹凸结构，既能减少表面的声反射干扰，也不会像喷涂涂层那样增加锥盆的额外重量，影响单元的灵敏度参数。
