专业级KAPPA系列扬声器单元结构设计

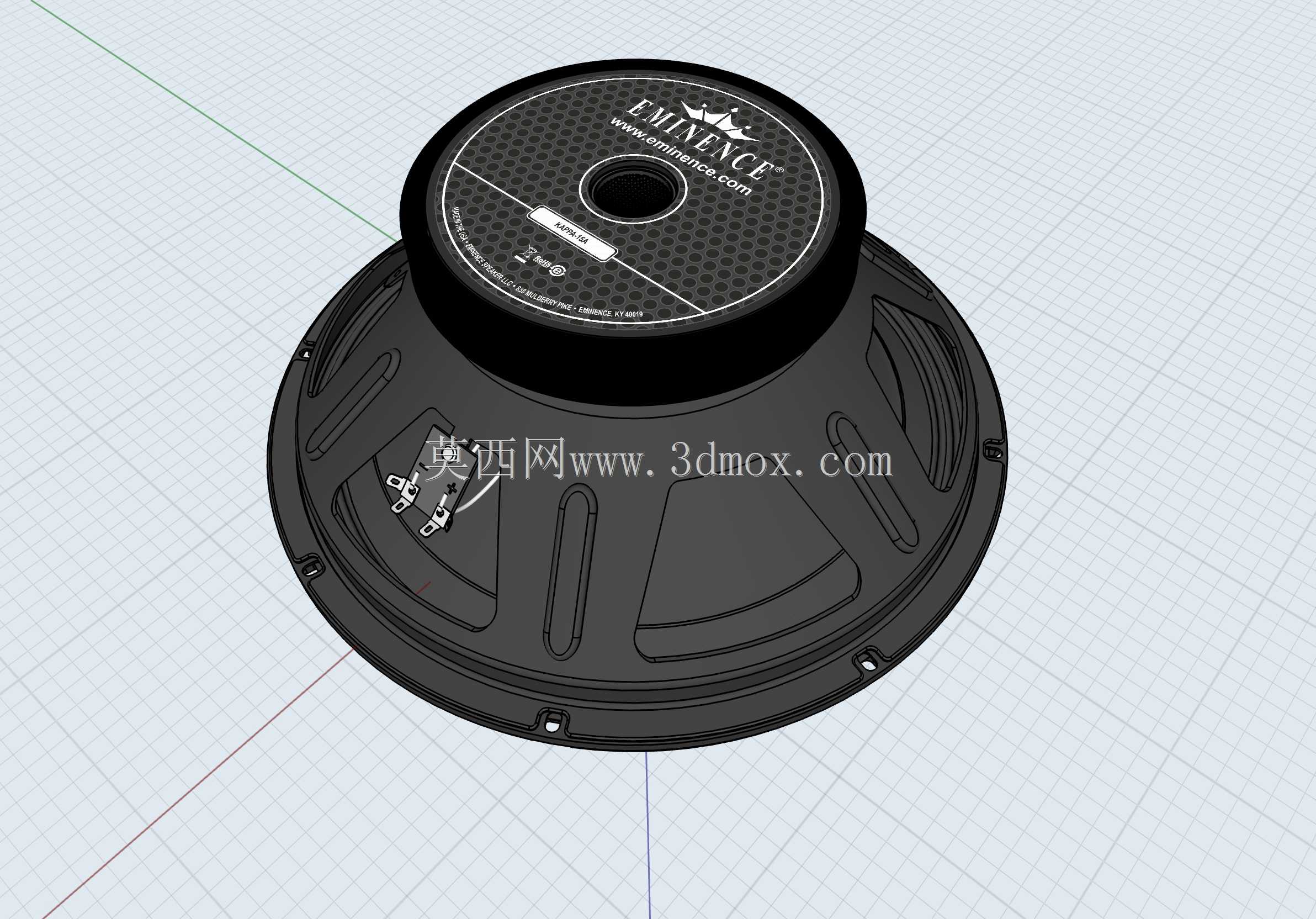

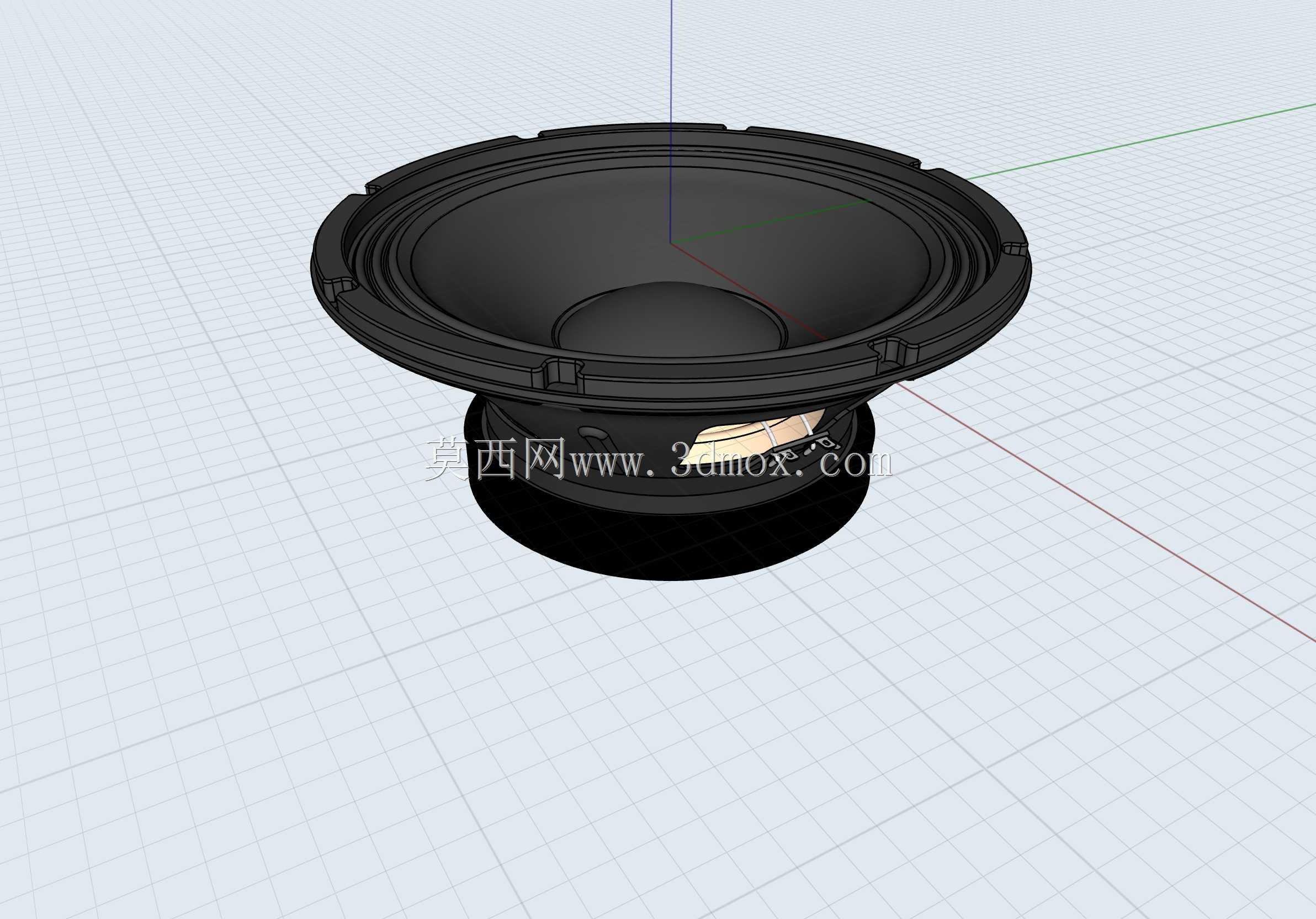

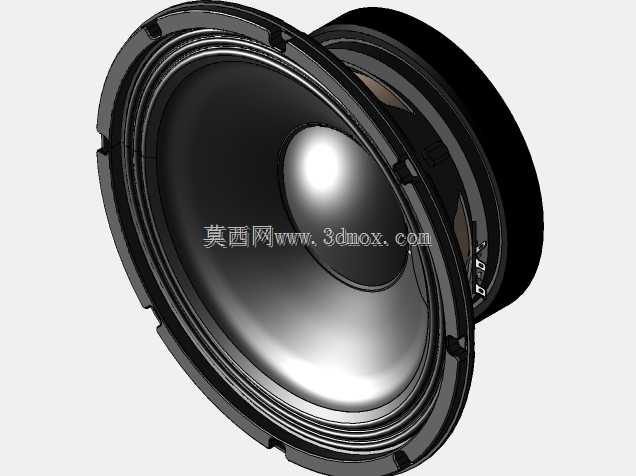

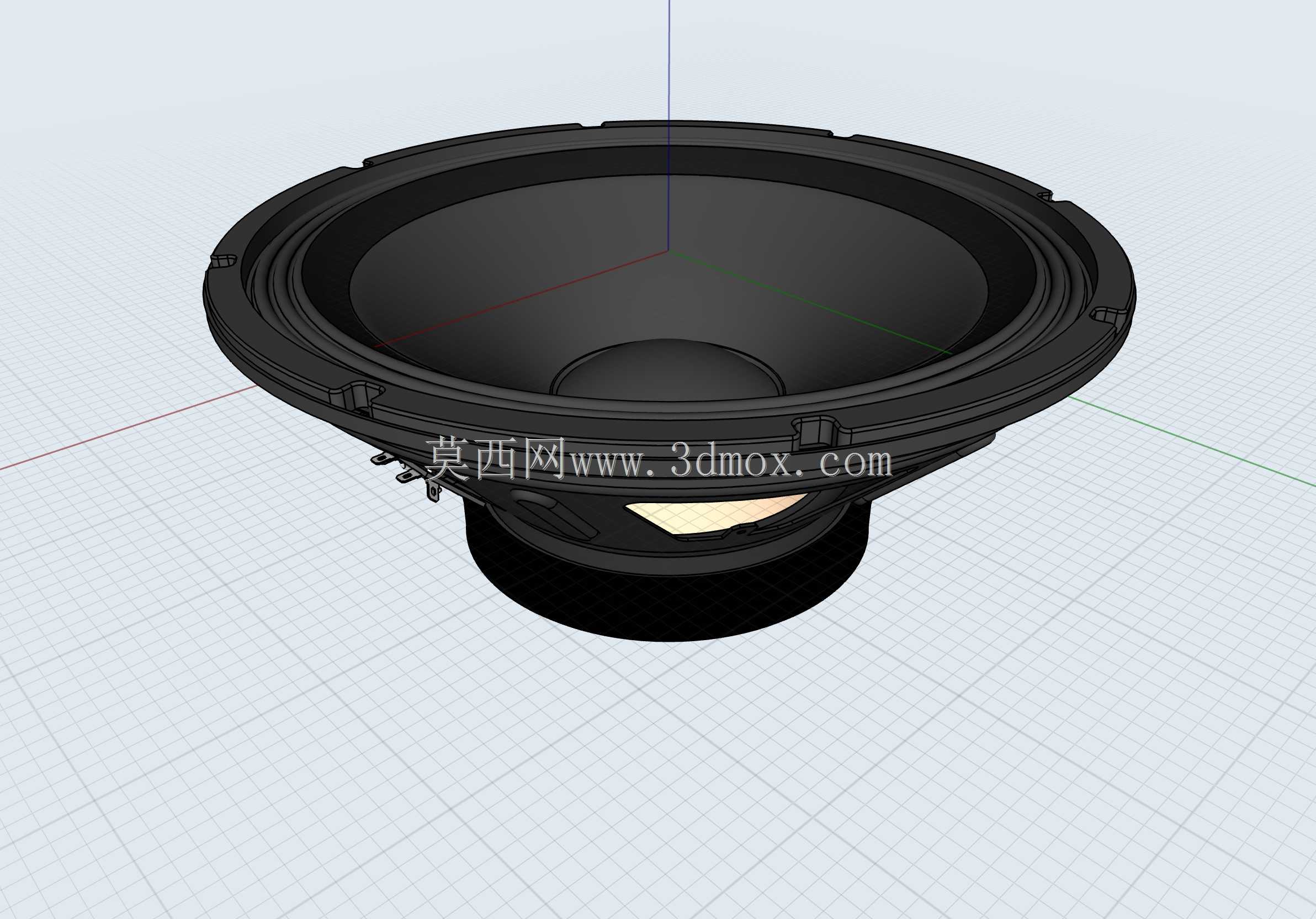

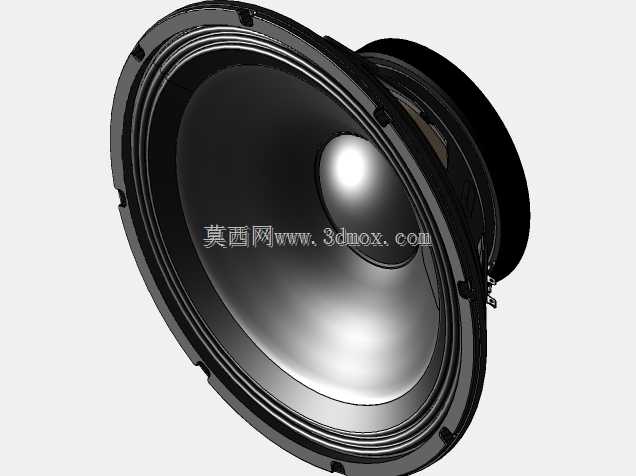

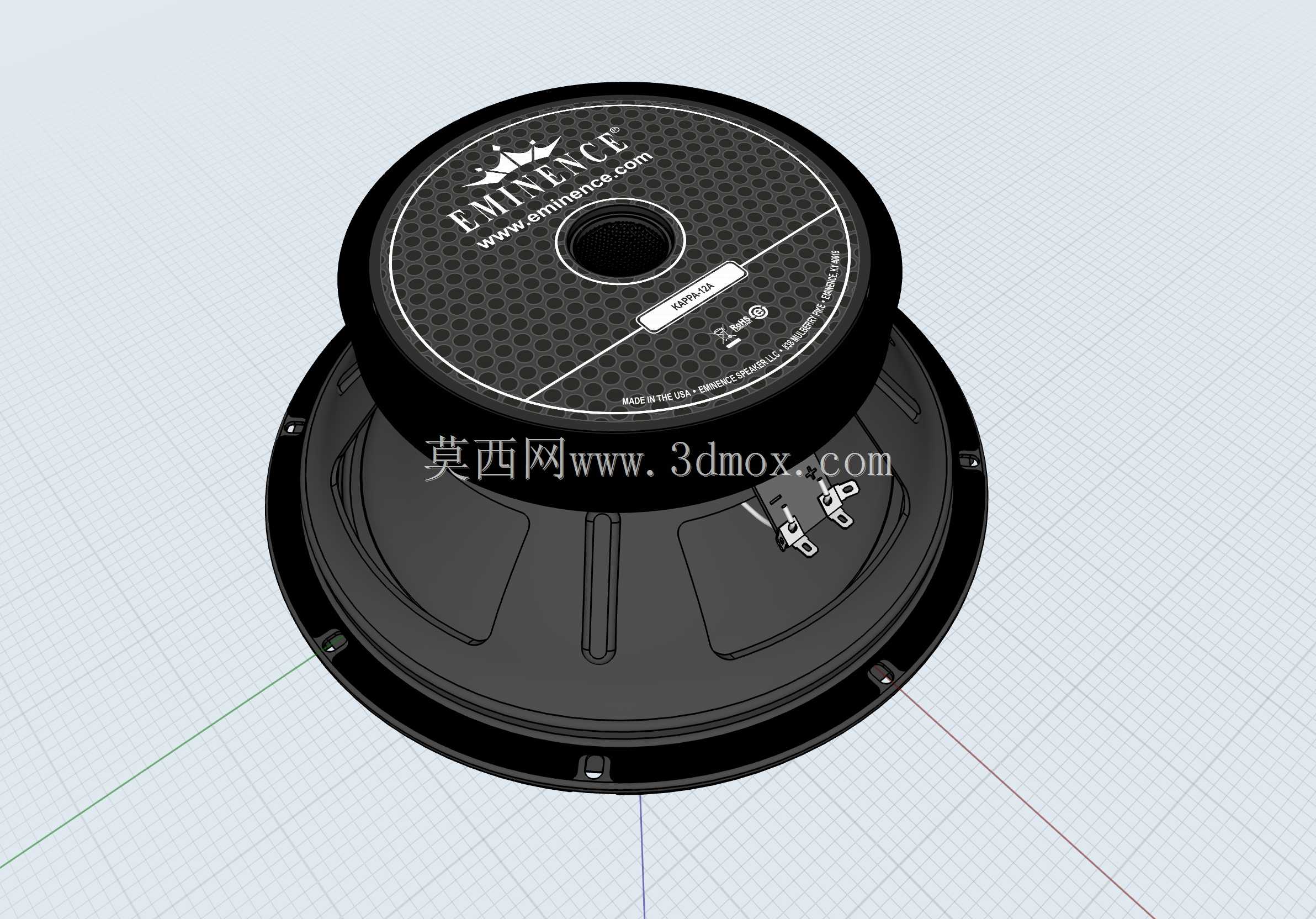

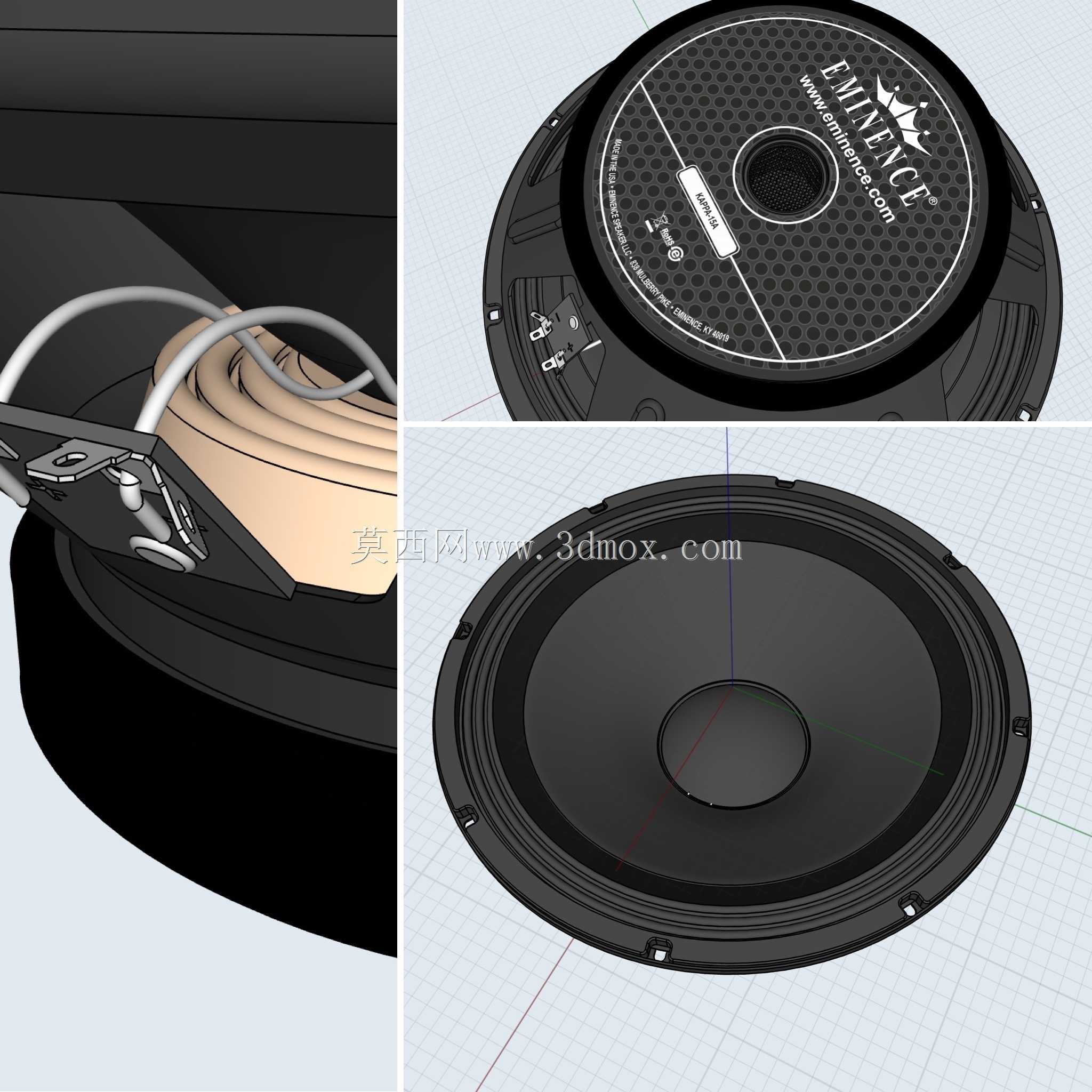

动圈扬声器长期在大振幅往复运动工况下，接线端子与音圈引线的连接部位最容易出现金属疲劳断裂，常规设计里引线悬空长度把控不当，要么振幅受限碰圈，要么弯折半径过小反复拉扯断芯，这也是很多专业扩声单元返修率居高不下的核心诱因。这款KAPPA系列单元的引线固定结构做了针对性的弯折弧度预留，引线顺着定心支片的起伏弧度贴合排布，没有硬折角，金属端子的压接位置做了加厚的冲压翻边，避免尖锐棱边割伤线芯外皮，盆架上的引线卡槽深度刚好卡入线身，不会在大动态下出现窜动摩擦。振膜折环的曲面弧度没有采用常规的半圆弧设计，而是做了两段式的曲率过渡，靠近中心防尘帽的位置曲率更陡，靠近盆架压边的位置曲率平缓，这种设计能在长冲程运动时分散折环的应力集中点，不会在最大振幅位置出现折环拉伸超限的问题，同时折环表面的细微压纹能分割分割谐振，减少中频段的盆分裂失真。盆架的安装孔位做了沉台设计，螺丝锁紧后头部不会突出盆架平面，安装到音箱箱体时能完全贴合密封，不会出现漏气导致的低频声短路，沉台的深度公差控制在0.1mm以内，既保证螺丝锁紧强度，又不会因为沉台过深顶到内部的磁路组件。磁路后盖的散热格栅做了倾斜的导流角度，单元工作时音圈产生的热量顺着格栅的倾斜方向向外散出，不会在磁隙内部积热，长时间大功率工作下音圈的温升能比平格栅设计低12%左右，有效降低高温下的音圈退磁风险。接线端子的焊片做了镀镍防锈处理，表面的滚花纹路能增加焊锡的附着面积，避免长期使用后出现虚焊脱落，端子外部的绝缘护套刚好覆盖到焊片根部，不会因为安装时的误触碰导致短路。定心支片的波纹数量和间距做了匹配调校，支撑顺性和引线的弯折幅度完全适配，不会出现支片已经到最大行程而引线还没拉直的错位情况，整个运动组件的同轴度公差控制在0.05mm以内，大动态下不会出现擦圈的异音。
