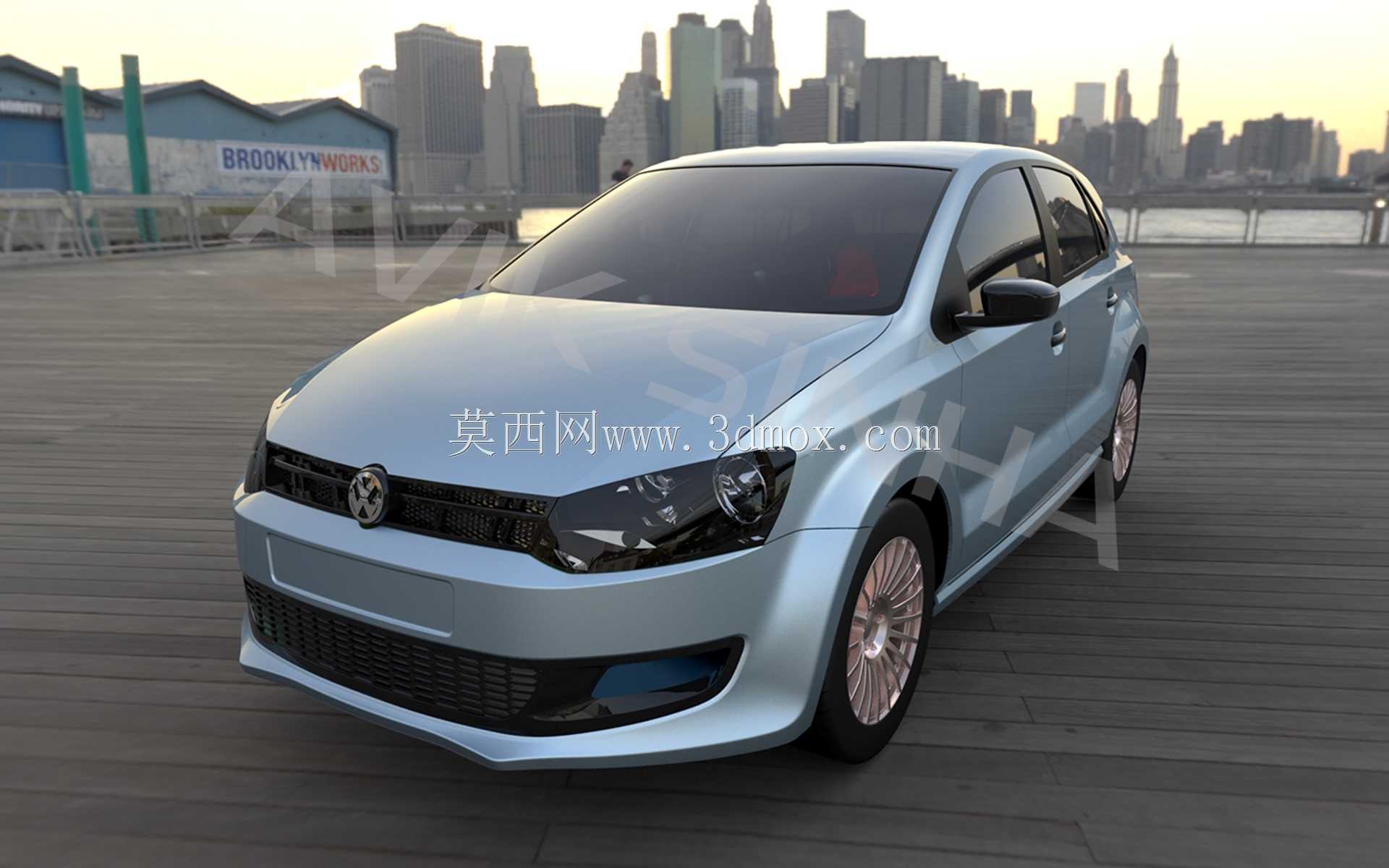

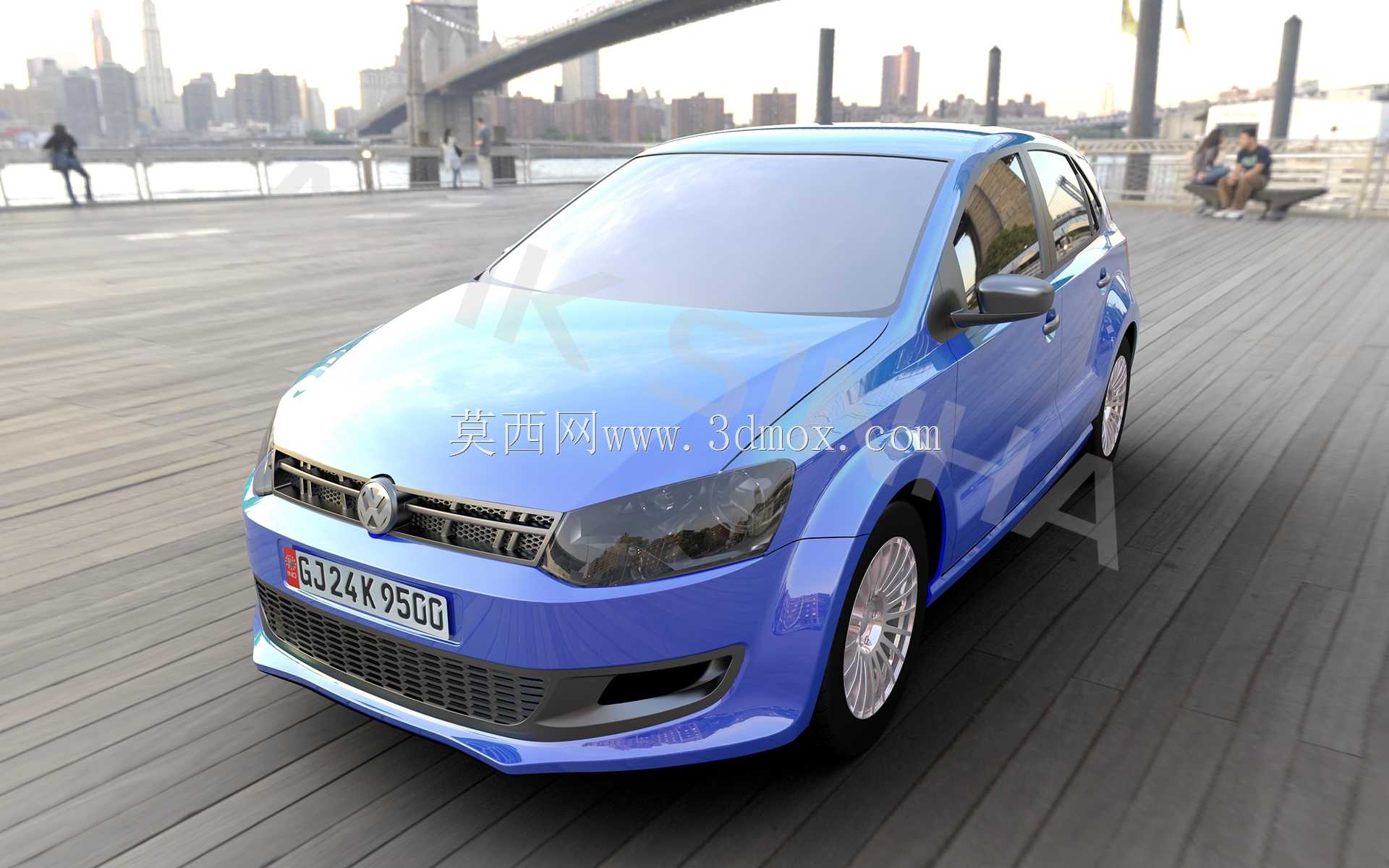

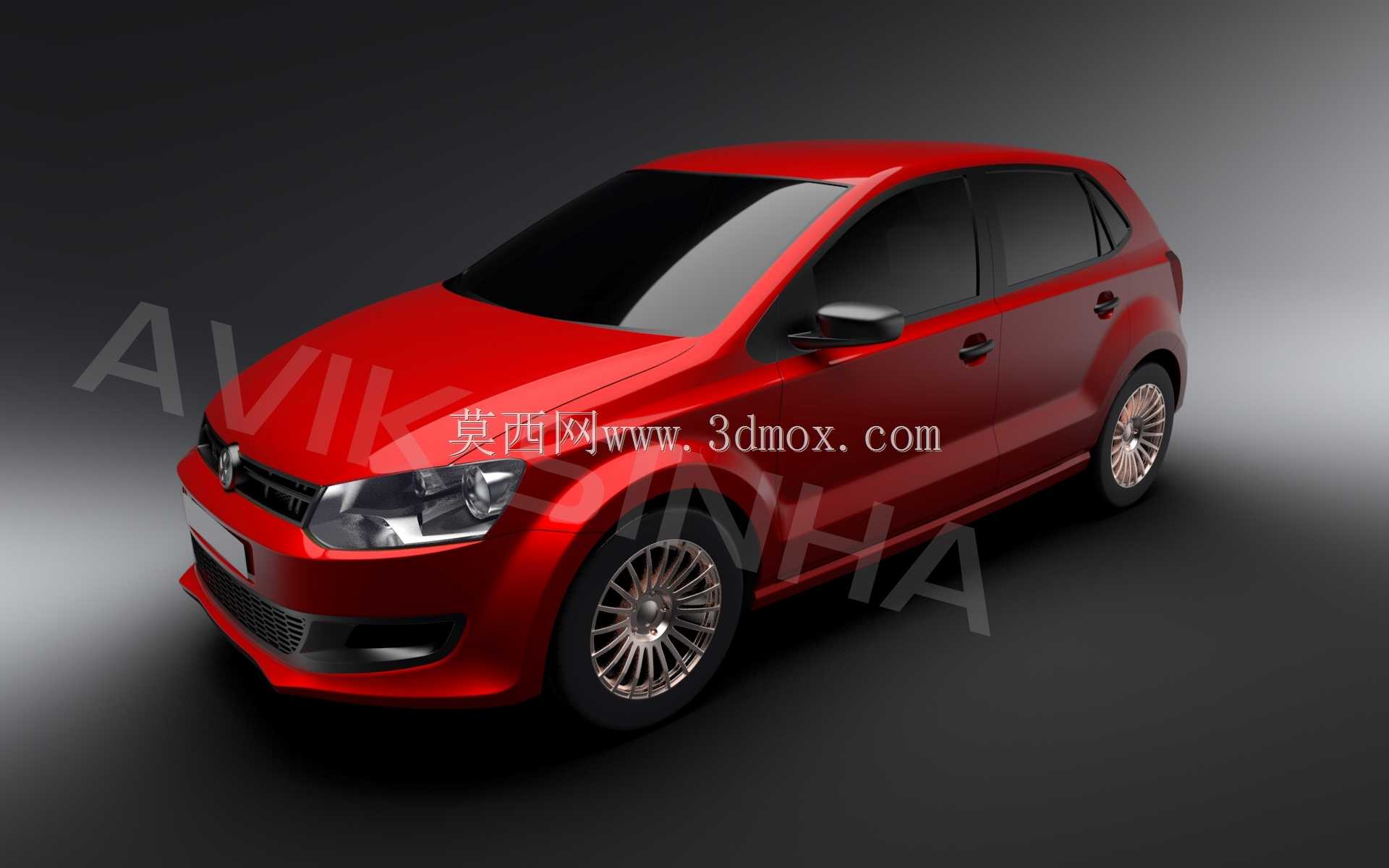

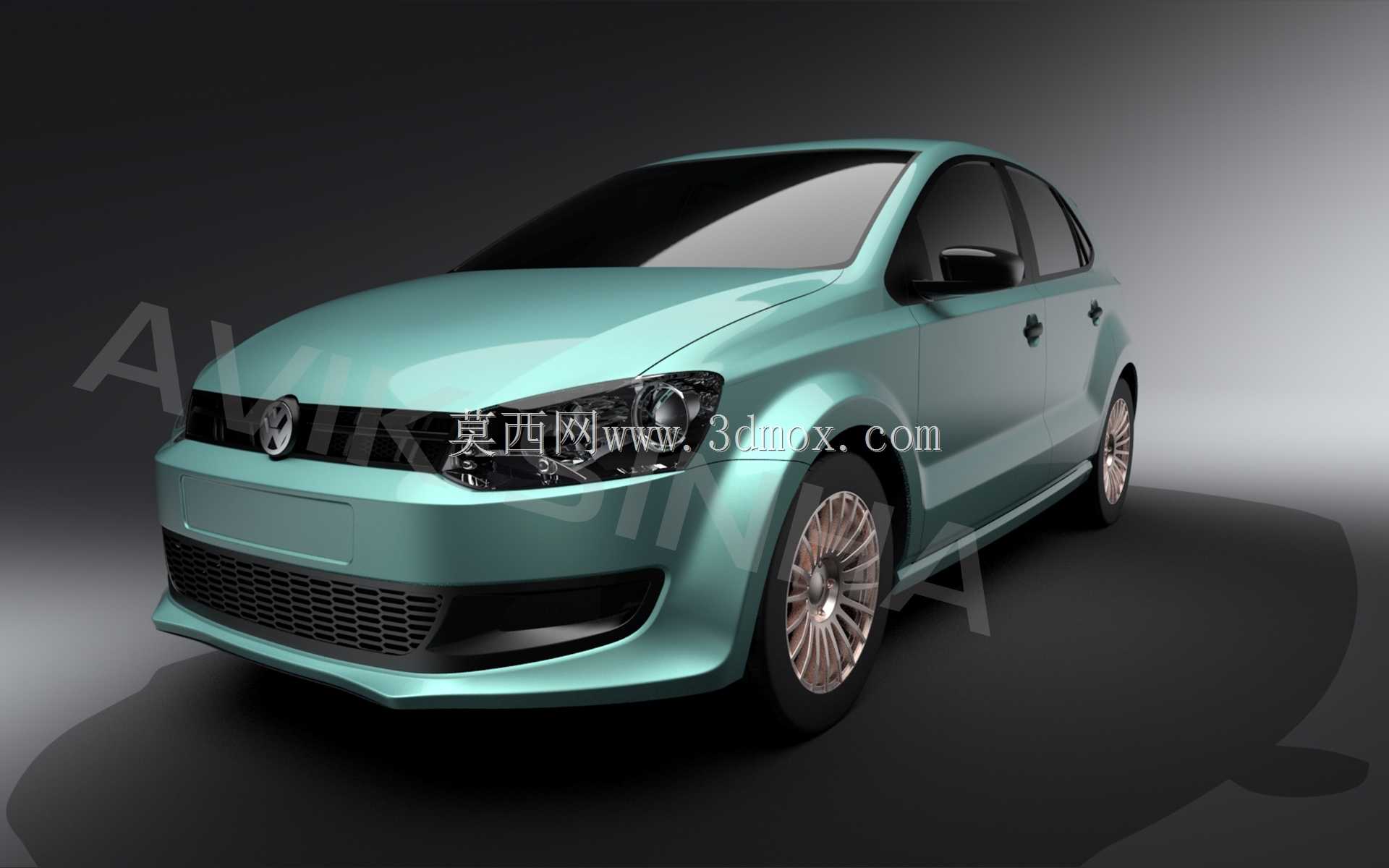

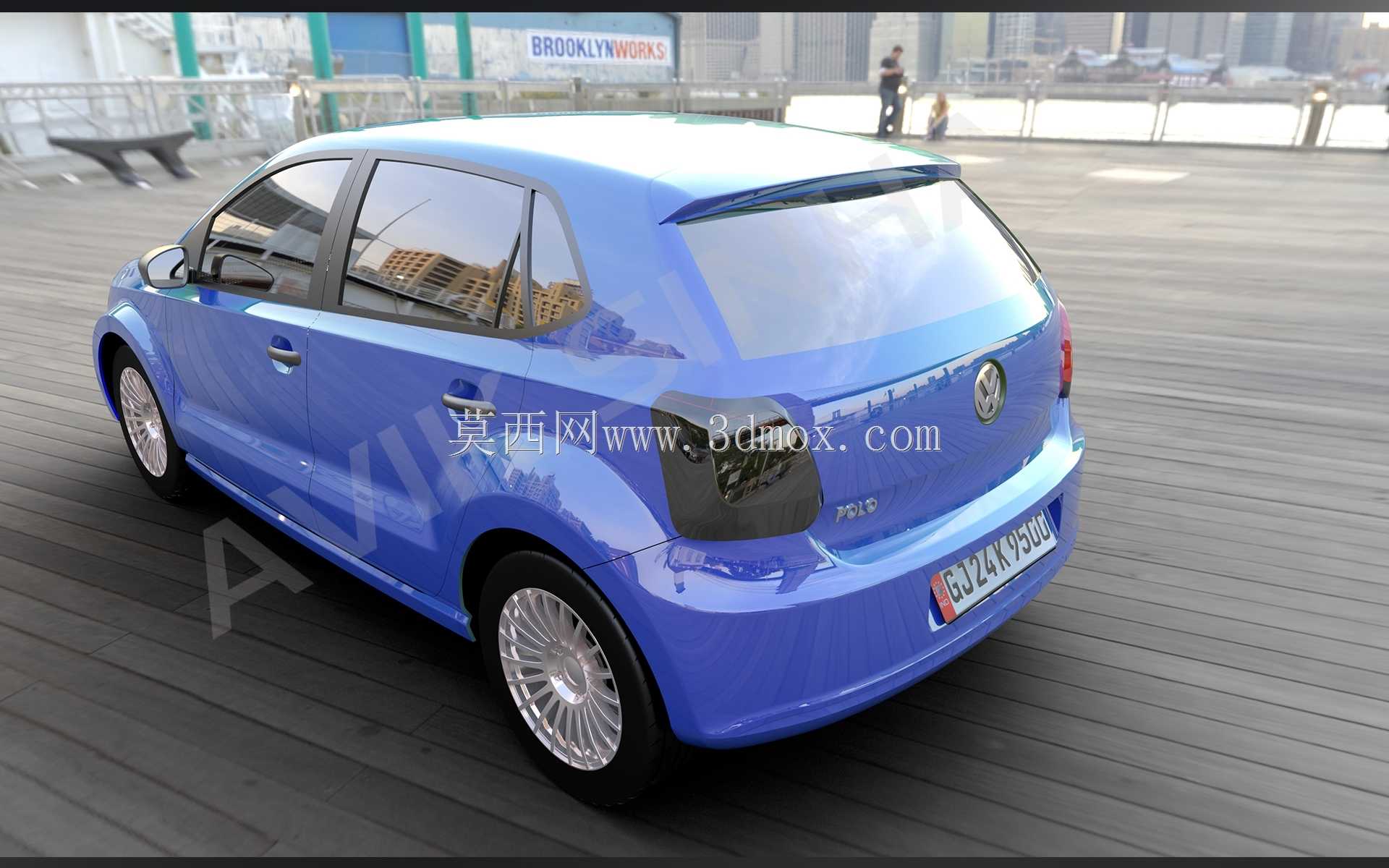

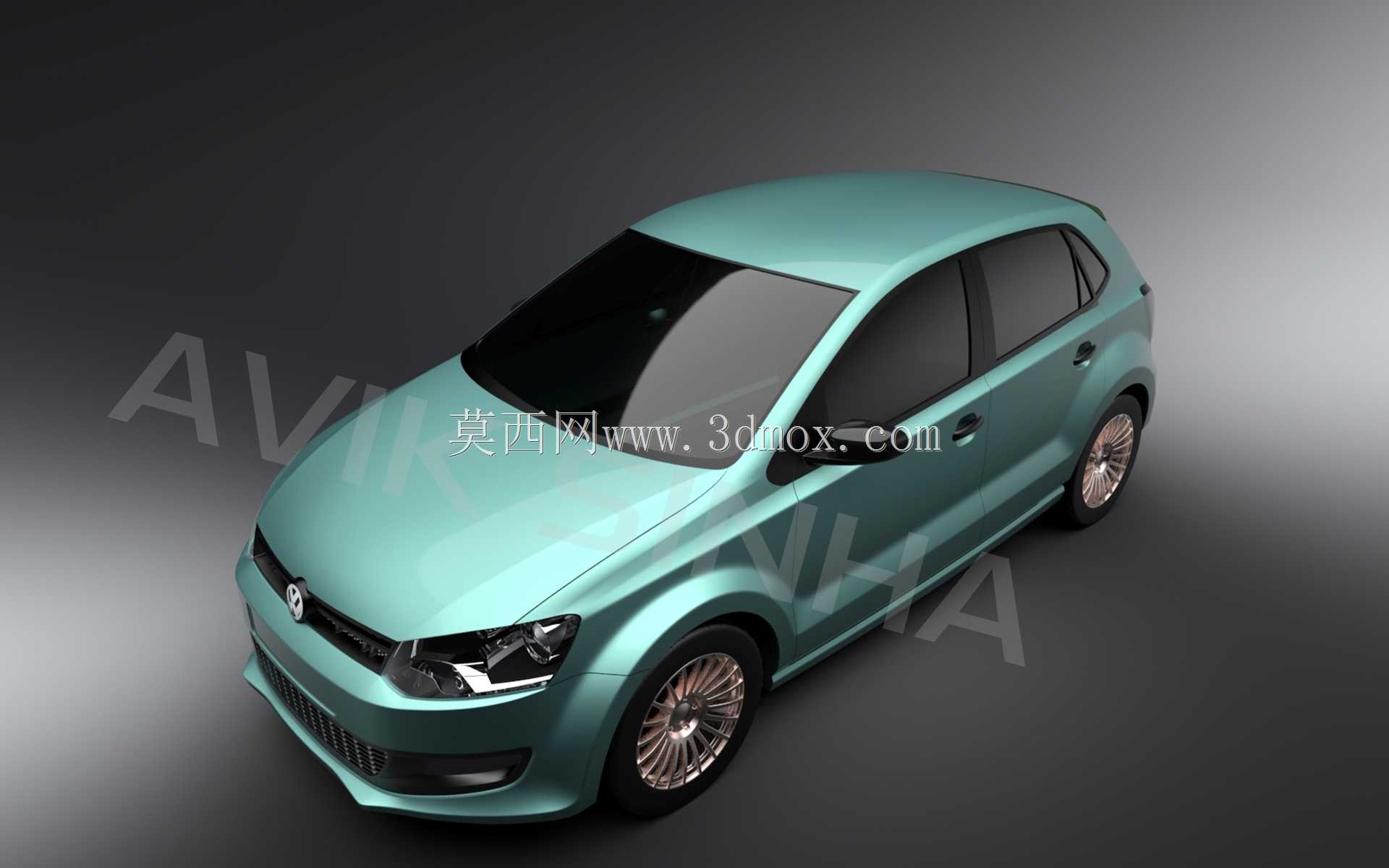

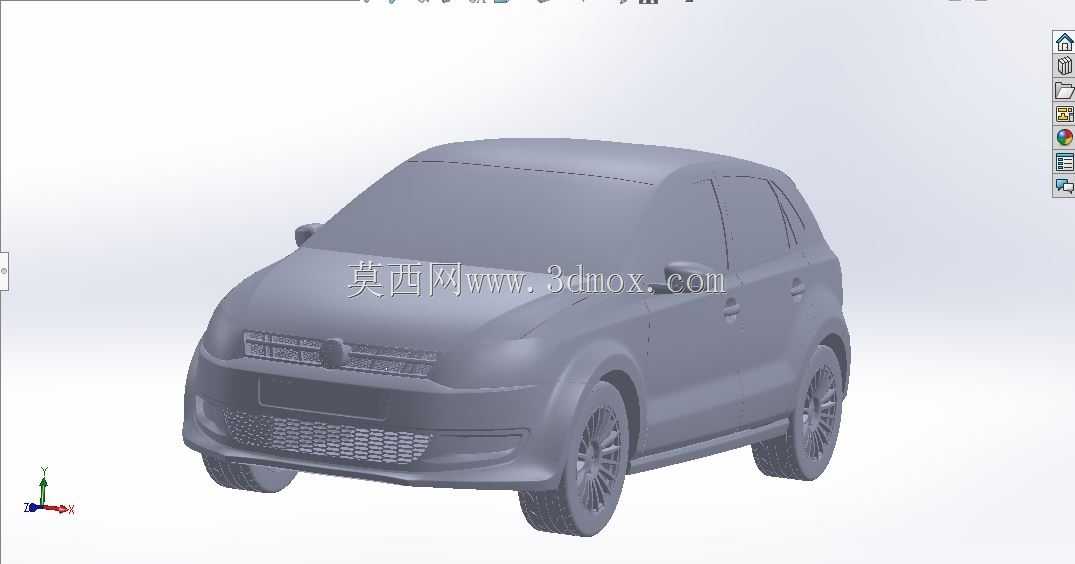

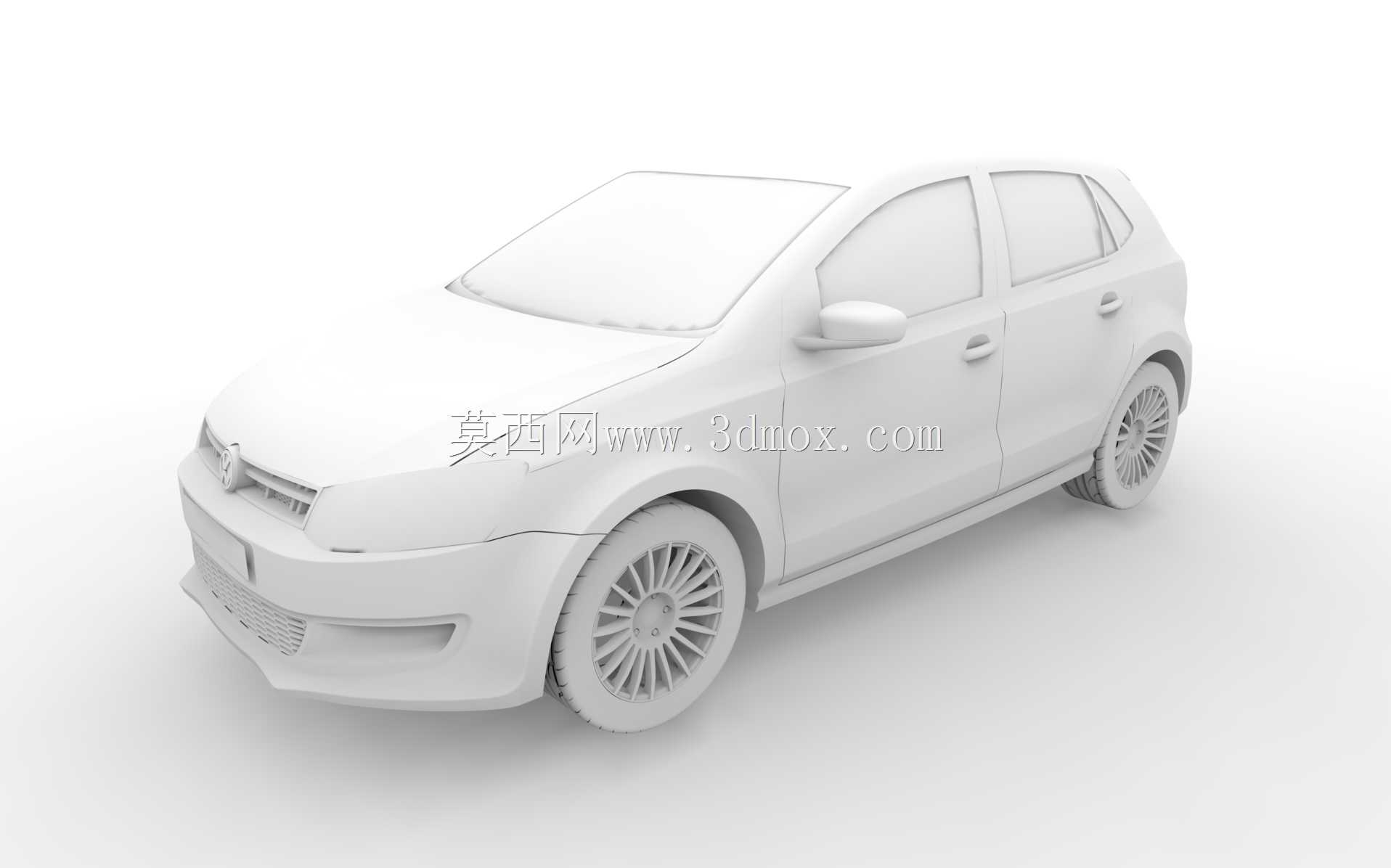

大众波罗家用两厢轿车外观结构

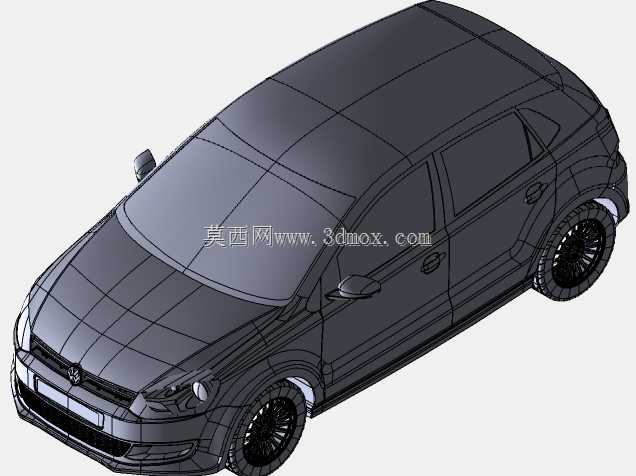

量产小型两厢车的外覆盖件曲面设计，最容易在冲压脱模环节出现曲率突变导致的拉裂缺陷，尤其是A柱与前翼子板衔接的转角区域，很多建模阶段看着顺滑的过渡面，实际开模时会因为曲面高斯曲率分布不均，造成板料流动阻力差过大，局部减薄率超出15%的工艺阈值。这款大众波罗的外曲面在处理时，特意把翼子板靠近A柱的过渡圆角做了0.8mm的曲率渐变调整，没有采用视觉上更锐利的直角过渡，既保留了小型车的灵动视觉效果，又能让冲压时板料在模腔内的流动速度差控制在12%以内，减少后续整形工序的工作量。车门腰线的位置也做了细微的曲率抬升，不是完全平直的硬棱，而是沿着车门钣金的冲压方向做了1.2度的微小拔模斜度，避免脱模时划伤漆面，同时腰线的高光带在自然光下会呈现连续无断点的反射效果，不会因为曲面拼接出现光影断层。前后保险杠的蒙皮曲面和车身钣金的分缝位置，预留了均匀的3mm装配间隙，分缝的走向沿着曲面的等参线排布，既方便装配时的公差调整，也能让整车的视觉精致感提升不少。轮毂的辐条曲面做了微凹的导风面设计，不是单纯的装饰造型，行驶时能引导气流顺着辐条流向刹车卡钳，带走制动产生的热量，同时辐条的背面做了加厚的加强筋结构，在不增加轮毂整体重量的前提下提升抗冲击强度，应对城市道路常见的坑洼冲击。车窗的黑框饰条和车门钣金的贴合面做了0.3mm的过盈配合设计，配合唇边的防水胶条结构，能避免高速行驶时的风噪灌入车内，同时饰条的安装卡扣位置都做了隐藏式的定位凸台，装配时不需要额外做标记就能快速对位，减少总装线的操作工时。车顶的导流槽曲面从A柱顶端一直延伸到尾门上方，和后雨刮的安装基座做了一体化的曲面融合，没有突兀的凸起，能减少行驶时尾部的涡流产生，降低风阻系数的同时也能减少雨天后窗的积水附着。
