矿山破碎筛分联合生产线成套设备

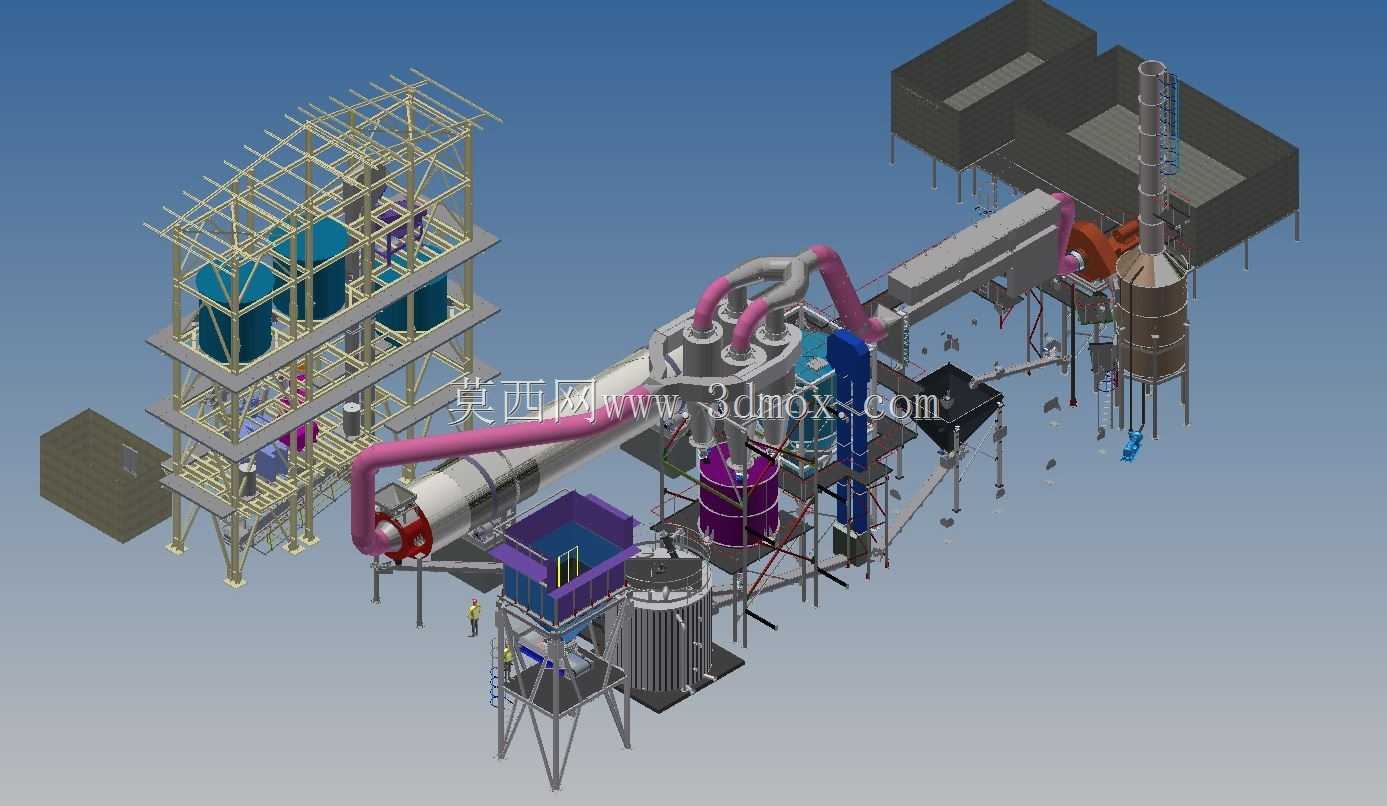

矿山现场的破碎筛分作业常年受高粉尘、强振动、物料硬度波动大的工况困扰，传统分散布置的单台设备往往存在物料转运落差大、扬尘点分散难管控、检修通道预留不足等实际问题，这套成套设备的结构排布完全围绕现场落地的加工适配需求做了针对性调整。粗碎单元的进料端特意做了下沉式接料结构，避免装载机上料时物料飞溅砸损设备外壳，筒体的支撑辊轮座预留了20mm的横向调节余量，能抵消长期重载运行产生的辊面磨损偏移，不用整体拆卸支座就能完成间隙校准。中细碎环节的管道连接全部采用大曲率弯管过渡，没有直角转折结构，减少高硬度矿石输送时对管壁的冲刷磨损，弯管段的壁厚比直管段加厚了4mm，后期维护只需要更换局部耐磨衬板，不用整段更换管道。筛分单元的机架采用分层桁架结构，每层操作平台都预留了1.2米宽的检修通道，振动筛的吊装位正上方对应钢架的承重梁位置，现场更换筛网时不用额外搭建临时吊具，直接挂手动葫芦就能完成部件拆装。储料仓的锥段角度设置为62度，刚好超过常见矿料的安息角，避免湿黏物料在仓壁挂料堵料，仓壁外侧预留了振动器的安装螺孔，后期如果处理含水率偏高的矿料，可以直接加装激振装置不用二次钻孔破坏仓体结构。整套设备的钢架连接节点全部采用螺栓铰接而非满焊，现场安装时可以根据场地的实际平整度微调各单元的水平度，抵消土建基础的微小沉降差，焊接节点只用于非承重的辅助走台和护栏，后期搬迁拆解时能快速拆分各功能模块，不用切割破坏主体结构。各设备之间的物料溜槽都做了快拆式法兰连接，溜槽内壁的耐磨衬板用沉头螺栓固定，更换衬板时不用进入溜槽内部作业，在外部就能完成拆装，大幅缩短停机检修的时间。除尘管道的接口全部布置在设备的负压区位置，不用额外加装高压吸尘风机就能靠设备运行产生的负压带走粉尘，减少现场的除尘设备投入成本。
