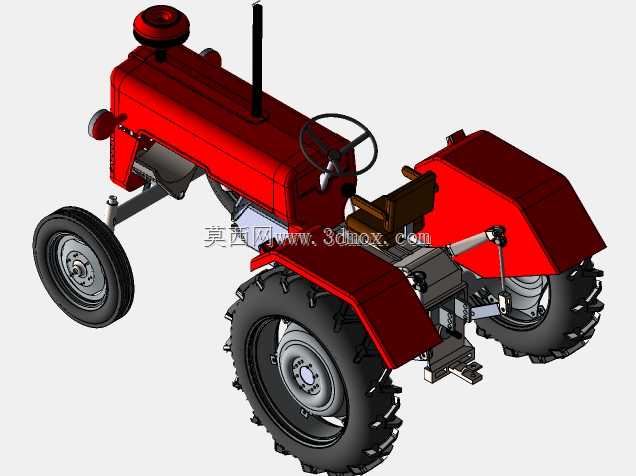

小型农用四轮拖拉机整机结构设计

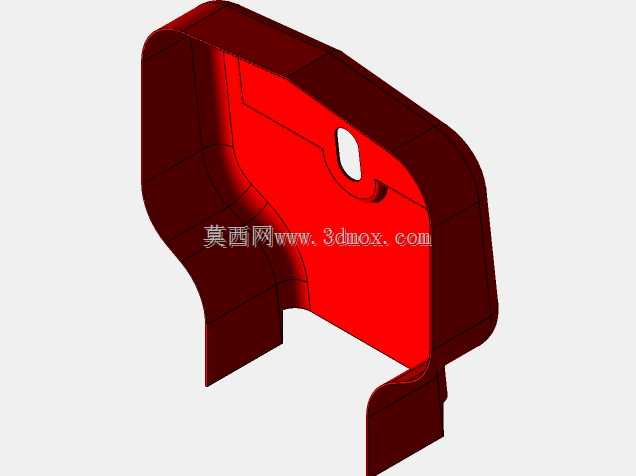

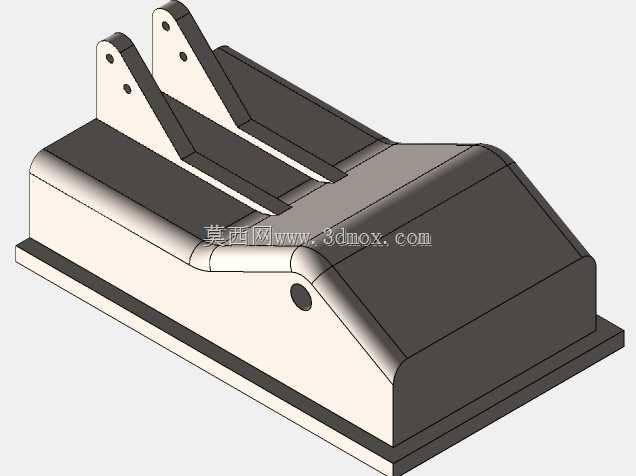

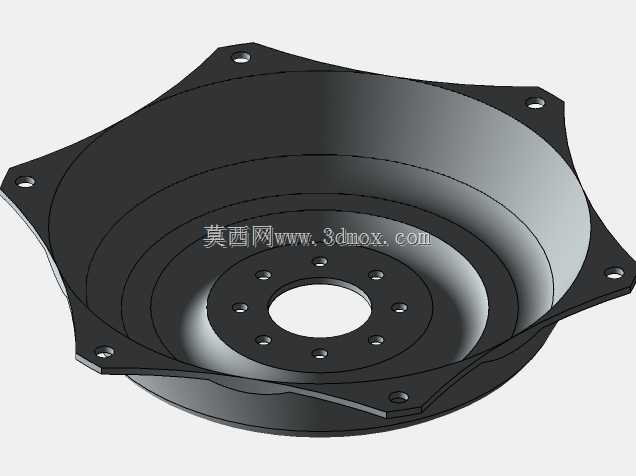

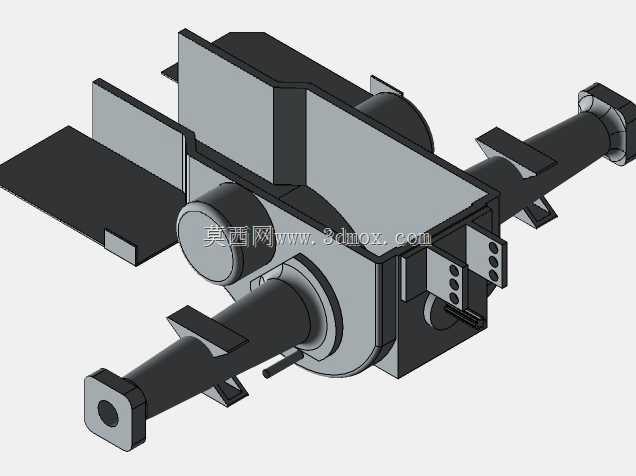

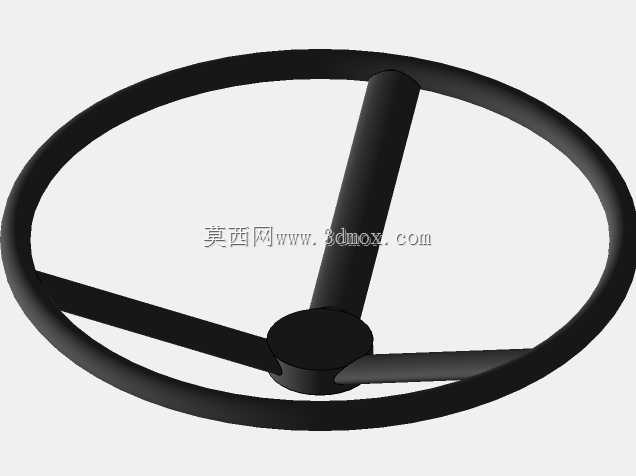

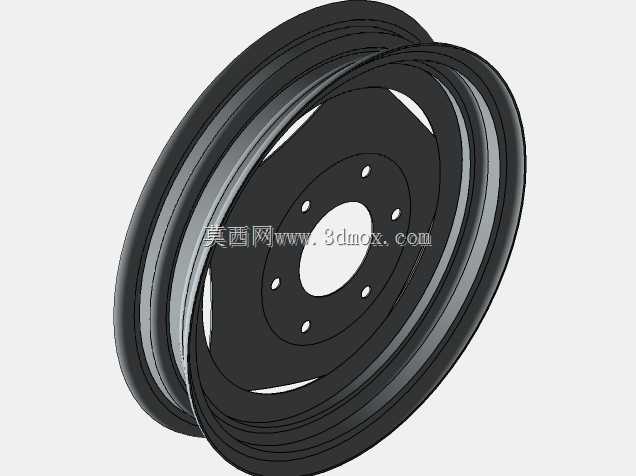

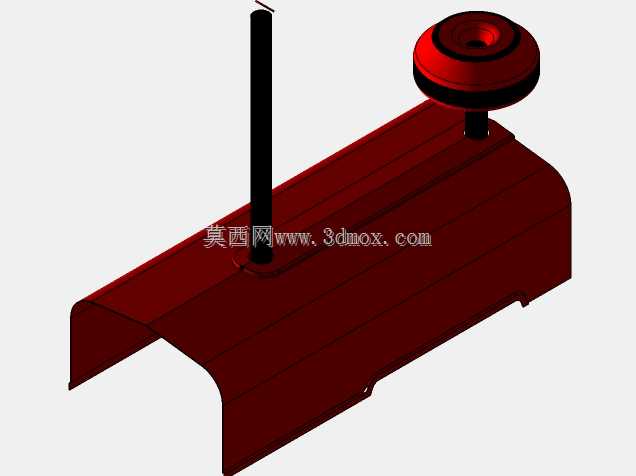

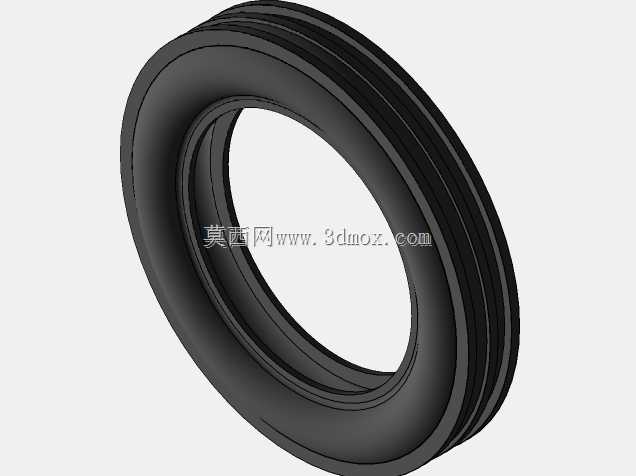

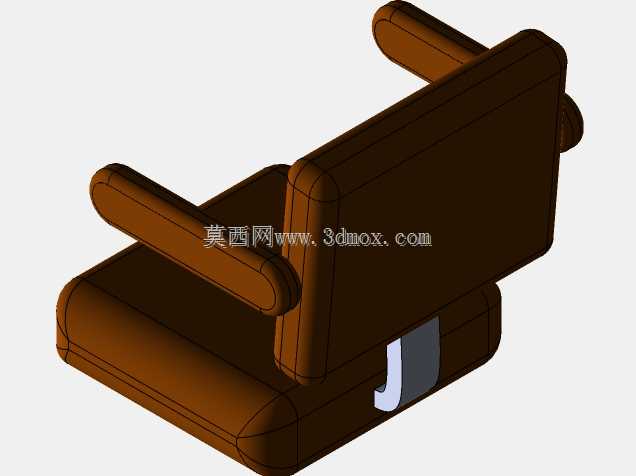

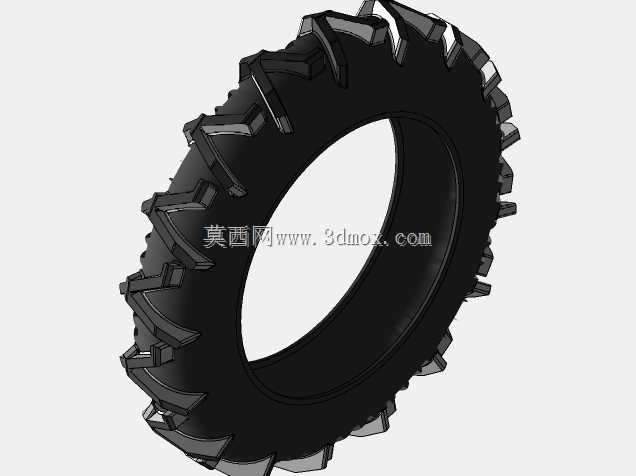

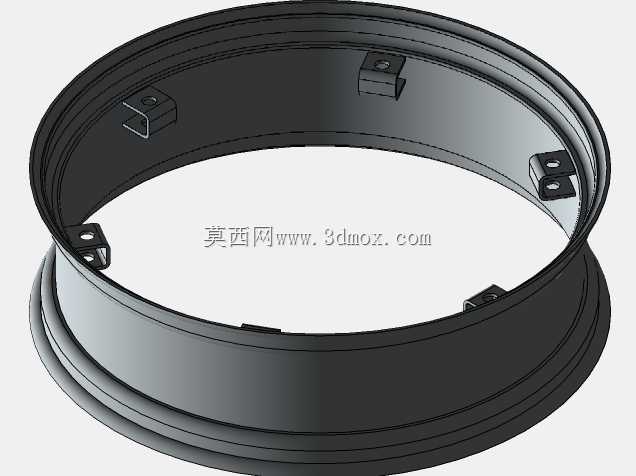

丘陵山地小块耕地作业时，普通拖拉机常因轮距适配性差、转向半径过大出现地头碾苗、坡地侧倾隐患，这款小型四轮拖拉机的结构设计全程围绕这类田间工况做落地适配。前轮采用窄幅小直径橡胶胎，配合大转角转向节设计，转向时内侧轮转角可达38度，实测最小转向半径不到2.3米，刚好适配南方常见的0.8米宽垄距地块，地头掉头无需反复倒车调整。后轮选用大花纹深齿越野胎，胎面接地比压控制在0.08MPa以内，雨后黏重田块作业时不易陷车，轮辋采用分体式螺栓连接结构，后期更换不同宽度胎体适配旱地、水田作业时，无需拆卸整个后桥半轴，单人半小时即可完成换胎操作。发动机舱与驾驶位之间预留了25mm的空气隔热间隙，舱体内壁贴附的冲压成型隔热罩直接固定在车架纵梁上，避免发动机高温直接传导至座椅金属支架，夏季长时间作业时座椅表面温度比无隔热结构的机型低12摄氏度左右。转向柱采用倾角可调设计，调节范围覆盖15度到30度，不同身高的操作人员都能找到舒适的握持姿态，转向盘下方的组合开关直接集成灯光、熄火控制功能，线束沿转向柱内侧的卡扣走线，没有外露的冗余线束，避免田间作业时被树枝、秸秆勾扯造成线路故障。后桥与车架的连接点采用橡胶缓冲衬套，替代传统刚性螺栓连接，田间颠簸路面行驶时，动力总成的振动不会直接传递到车架，既降低了驾驶位的共振发麻感，也能减少车架焊缝长期受交变应力出现开裂的概率。座椅下方的燃油箱采用滚塑一体成型工艺，出油口位置比油箱最低点高5mm，沉淀的杂质不会直接进入供油管路，油箱固定带采用带张紧调节的橡胶绑带，后期维护时无需拆卸周边覆盖件即可快速拆下油箱清理内部沉积。前后配重的安装座采用标准化接口，用户可根据挂载的旋耕机、播种机重量自行增减配重块，避免轻载作业时前轮翘头、重载时后轮打滑的问题，所有外露的连接螺栓全部采用8.8级镀锌件，田间高湿环境下的防锈寿命比普通螺栓提升两倍以上。
