工业用搭扣式拨动门锁结构设计

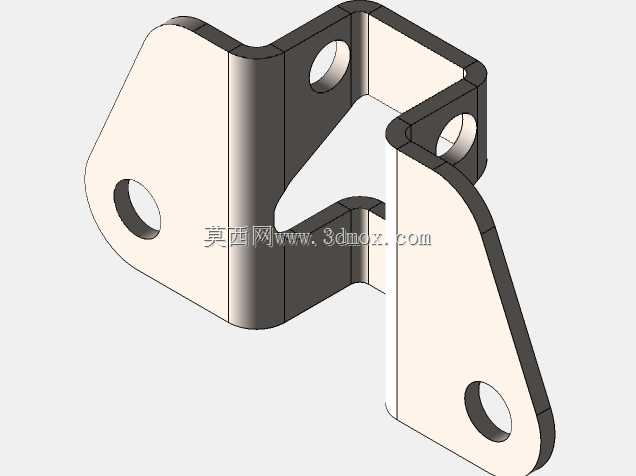

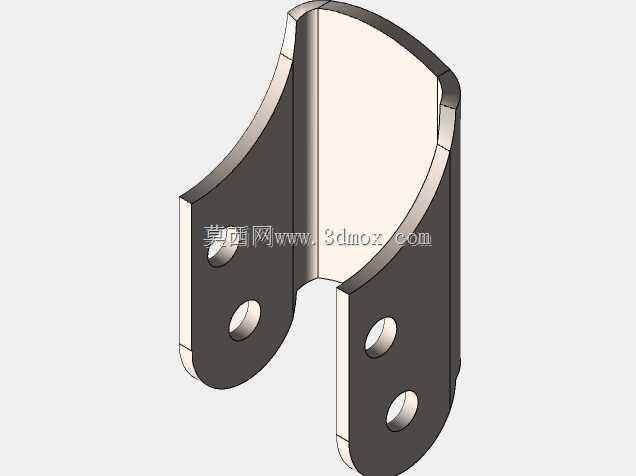

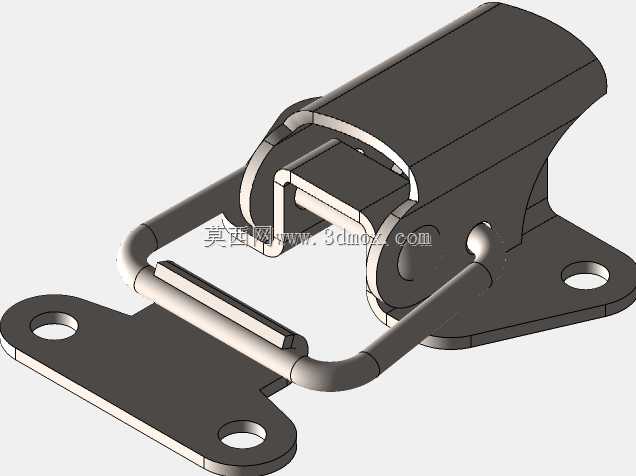

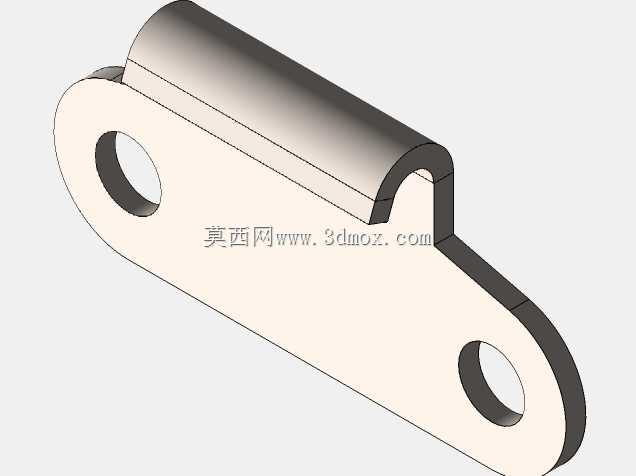

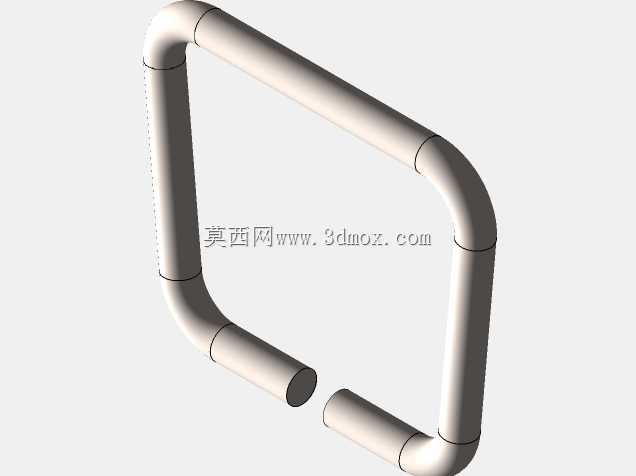

钣金箱体长期受户外振动工况影响时，普通搭扣锁常出现锁舌松脱、底座拉裂的问题，这款拨动门锁的结构设计恰好针对这类现场痛点做了针对性调整。锁钩采用圆钢弯制成型，弯折处做了大圆角过渡，没有尖锐应力集中点，扣合时与锁座的接触段是整段圆弧面，不会像直角锁钩那样在长期振动下啃蚀锁座接触面，反复开合上万次也不会出现局部磨损凹陷导致的锁合间隙变大。底座的两个安装孔做了沉台设计，安装时螺丝头完全沉入沉台内，不会突出底座表面干涉锁体转动，同时沉台周边的加厚凸台能分散螺丝锁紧时的压应力，避免薄钣金底座在螺丝锁紧力下出现凹陷变形，长期使用也不会因为底座变形导致锁体偏移。锁体的拨动臂做了内凹让位结构，扣合时锁钩完全嵌入臂身的凹槽内，不会出现锁钩侧向滑脱的隐患，臂身与底座的铰接轴采用间隙配合公差，预留了0.02mm的旷量，即使箱体表面存在轻微的焊接变形或者安装面不平整，锁体也能自适应调整角度，保证锁钩顺利扣入，不会出现卡滞或者扣合不到位的情况。锁体表面的弧形轮廓不是单纯的外观造型，弧形顶面刚好能在锁合状态下贴合箱体门板的翻边，形成额外的辅助支撑，当门板受外力冲击时，冲击力能通过锁体顶面直接传递到箱体框架上，不会全部集中在铰接轴位置，大幅降低铰接轴受冲击断裂的风险。锁座的固定翻边做了外翻设计，安装时翻边完全贴靠在箱体的安装立面上，两个安装孔的中心距比常规同规格搭扣宽12mm，受力时的力臂更长，同等锁紧力下底座受到的拉应力更小，即使在重型工具箱、设备防护门这类需要频繁开合、受振动较大的场景下，底座也不会出现拉裂变形的问题。锁体内部没有设置额外的弹簧零件，依靠铰接位置的阻尼和锁钩的预紧力实现锁合保持，减少了易损零件数量，在粉尘、潮湿的恶劣工况下也不会出现弹簧锈蚀失效的问题，日常维护只需要定期在铰接轴位置滴少量润滑油即可，不需要拆解更换内部零件。
