单梁悬挂式起重吊运小车结构设计

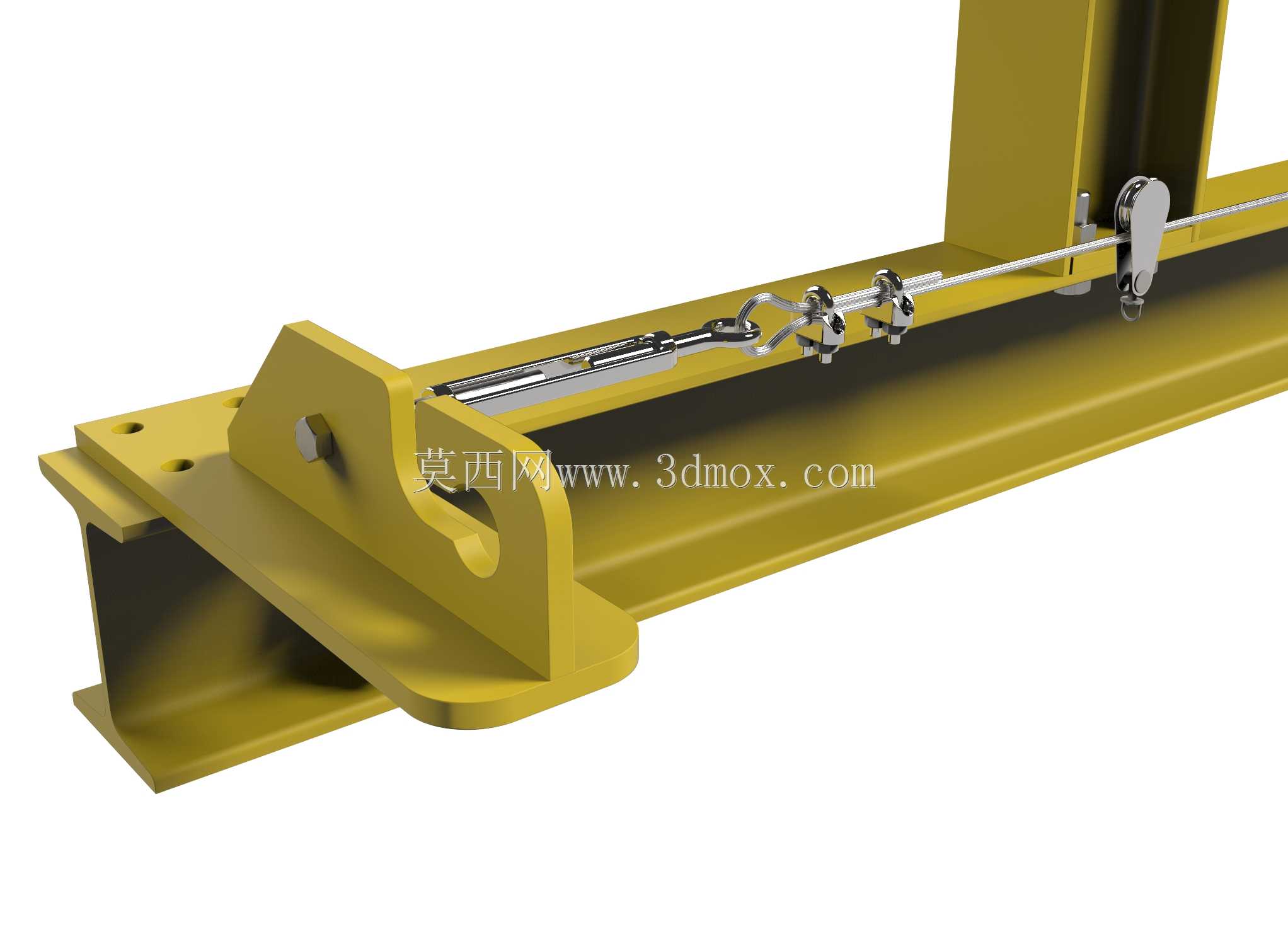

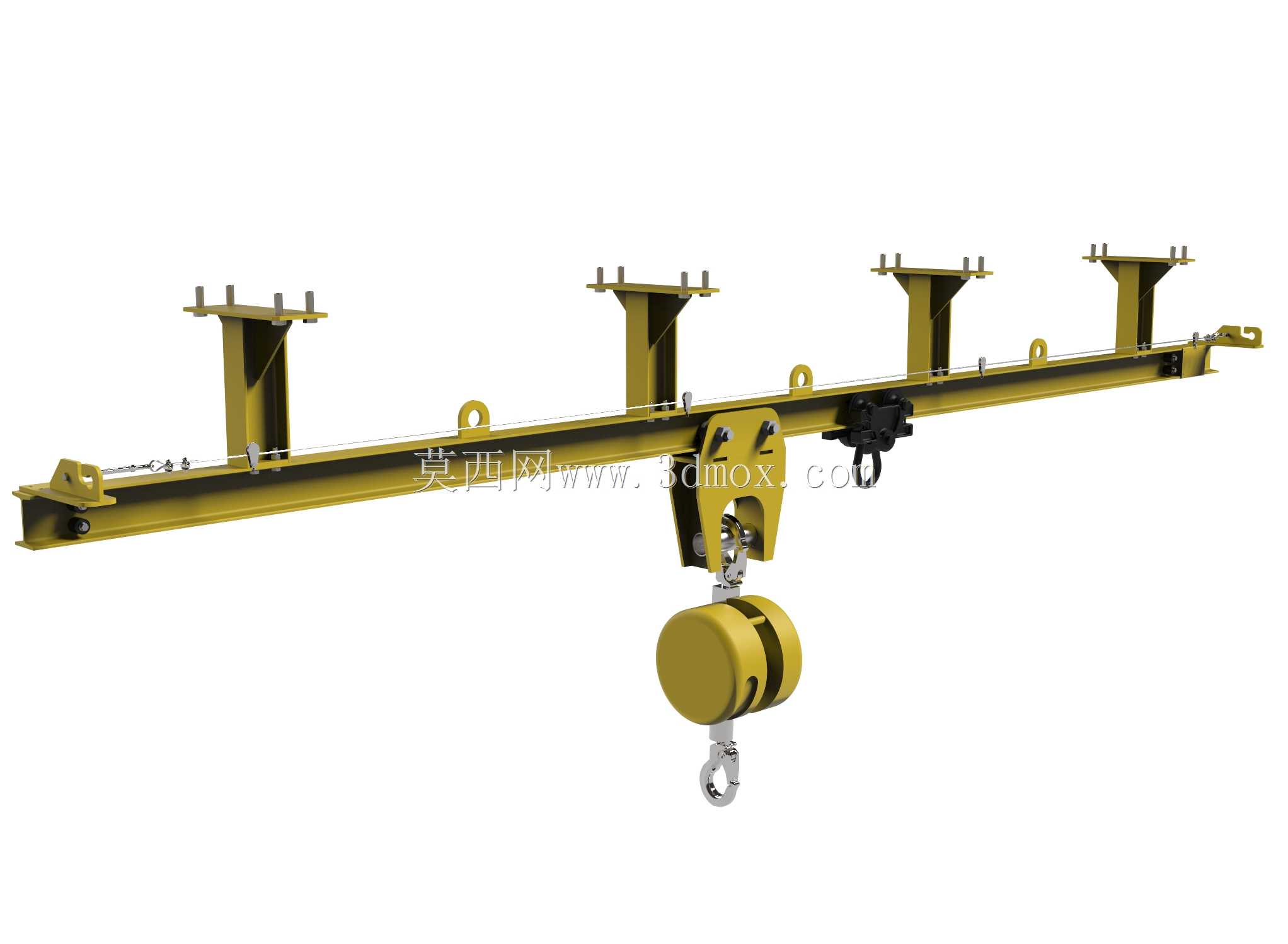

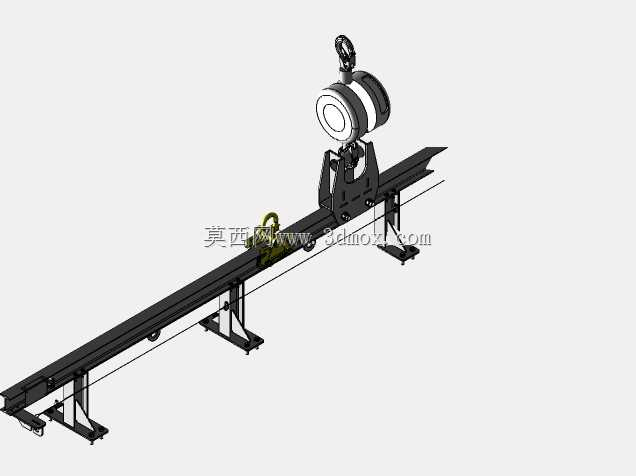

车间内小吨位定点吊运场景里，传统悬挂起重机常出现主梁受力变形不均、行走轮卡轨、吊重摆动幅度过大的问题，这套起重小车的结构设计刚好针对性解决了这些现场痛点。主梁采用箱型截面设计，上翼缘预留的四组安装支座直接匹配厂房顶部的悬挂吊点，支座与主梁连接位置做了局部加劲肋补强，避免长期受交变载荷出现焊缝开裂的隐患，行走轨道沿主梁下翼缘通长布置，轨道面做了淬火硬化处理，降低行走轮长期碾压带来的磨损量。电动葫芦的行走轮组采用双轮缘结构，轮缘与轨道侧面预留0.8-1.2mm的装配间隙，既不会因为间隙过小出现卡滞，也不会因为间隙过大在启动、制动时出现啃轨现象，葫芦本体与行走架之间设置了水平方向的缓冲垫，抵消吊重启停时的横向冲击力。下方的吊钩组采用滑轮倍率为2的结构配置，卷筒上的钢丝绳绳槽做了圆弧过渡处理，避免钢丝绳反复弯折出现断丝，吊钩横梁与滑轮架之间采用推力球轴承承载，吊重旋转时不会带动钢丝绳发生扭转。主梁端部设置的限位撞块与葫芦上的行程开关联动，防止葫芦行走到端部出现脱轨事故，主梁上焊接的四个吊耳既用于安装时的整体吊装，也可作为日常检修时的安全绳挂点。整套结构的连接螺栓全部采用8.8级高强度螺栓，连接面之间做了防滑处理，不需要额外焊接固定，后期维护拆解也更方便，所有转动部位都预留了润滑注油孔，日常保养不需要拆解结构就能完成注油操作。吊重状态下主梁的最大挠度控制在跨度的1/750以内，远低于通用起重机的挠度限值，即使满负载运行也不会出现吊重下沉量过大影响定位精度的问题，行走机构的驱动电机采用软启动特性，启动加速度平缓，不会因为瞬间冲击力过大导致吊重大幅摆动，配合吊钩上的防脱卡板，吊运过程的安全冗余度足够覆盖常规车间的作业需求。
