传统木柄手斧精细三维结构设计

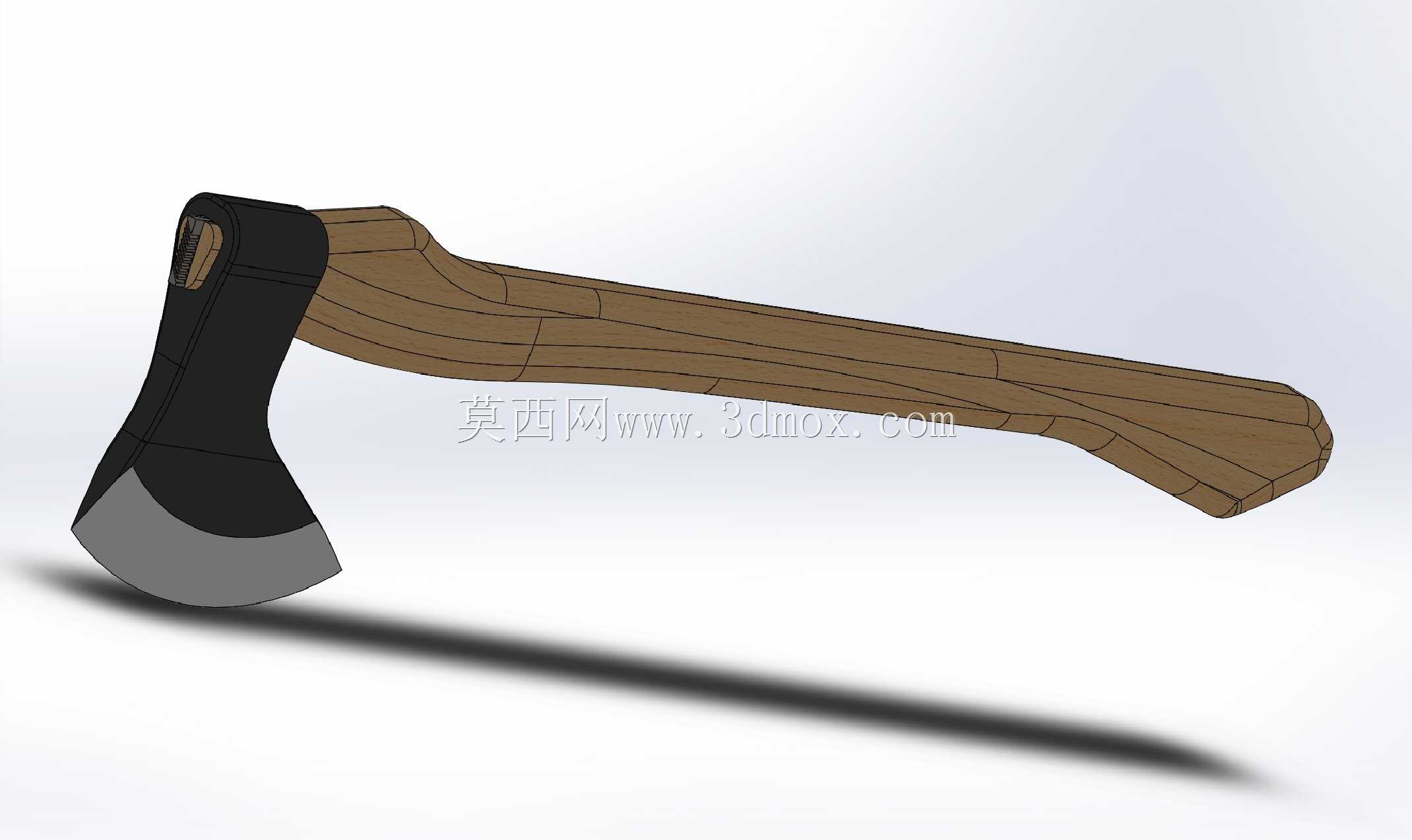

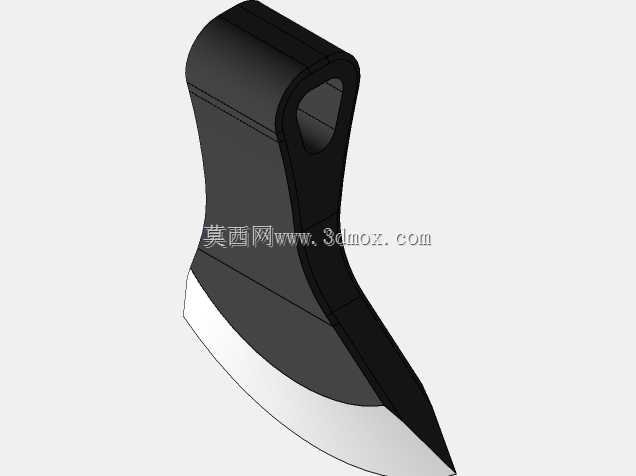

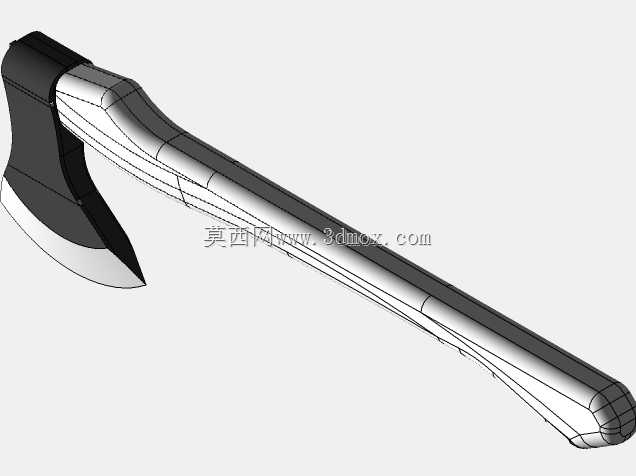

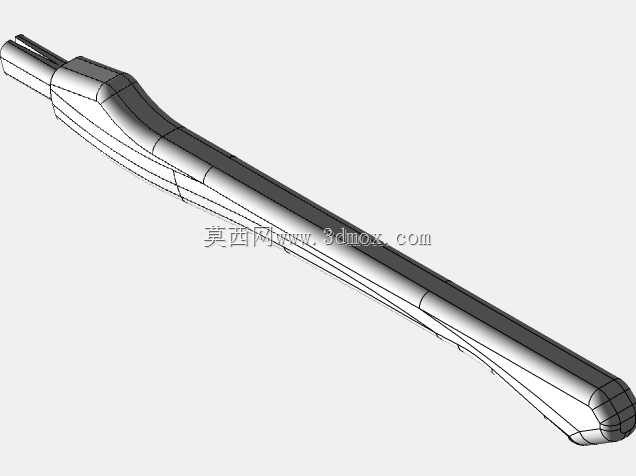

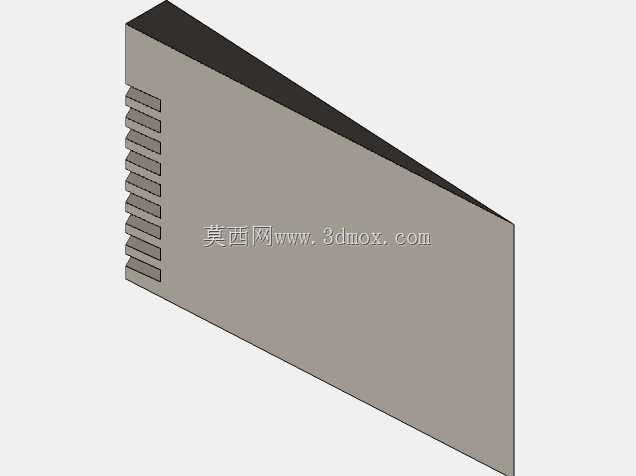

手工斧具的木柄与金属斧身连接部位，长期受劈砍冲击载荷极易出现松动、柄部劈裂的问题，常规建模往往忽略楔紧结构的细节还原，导致后续做有限元受力分析时完全无法复现真实工况下的应力分布。这款手斧模型在斧身与木柄的装配衔接处，特意还原了木柄顶端的胀开楔槽结构，金属斧身的安装孔做了微锥度设计，和木柄的锥度配合公差控制在0.12mm以内，既符合实际五金工具的装配工艺要求，也能在做冲击仿真时准确呈现楔紧结构抵消横向剪切力的作用。斧刃部分的曲面没有做简单的斜切拉伸，而是还原了手工锻打斧刃的微弧渐变厚度，从刃口0.1mm的薄边过渡到斧身中部8mm的厚度，曲面曲率连续达到G2级别，渲染时能自然呈现金属锻面的漫反射光影，不会出现生硬的折角反光。木柄部分的曲面贴合人手握持的生理弧度，柄身的防滑纹理不是后期贴图，而是沿着木柄曲面法线方向做的浅浮雕结构，每道纹理的深度控制在0.8mm，间距12mm，既还原了旧木柄长期使用留下的打磨质感，也能在做人机工程分析时准确计算握持摩擦力。斧身的金属部分做了分区域材质区分，刃口部位是高碳钢的冷金属质感，斧身侧面是长期使用留下的氧化层哑光质感，顶部的敲击面做了轻微的倒角磨损处理，没有刻意做规整的工业倒角，更贴近真实使用过的旧工具状态。木柄的木纹走向顺着柄身的长度方向延伸，纹理的深浅变化和曲面曲率匹配，握柄处的木纹磨损更浅，和长期握持摩擦的使用痕迹对应。整个模型的装配逻辑完全还原实物的组装顺序，木柄从斧身下方穿入后，顶端楔入木楔撑开柄头实现过盈配合，没有多余的紧固件结构，所有配合面的接触关系都和实物一致，后续不管是做装配动画演示，还是做结构受力仿真，都不需要再额外调整配合关系。
