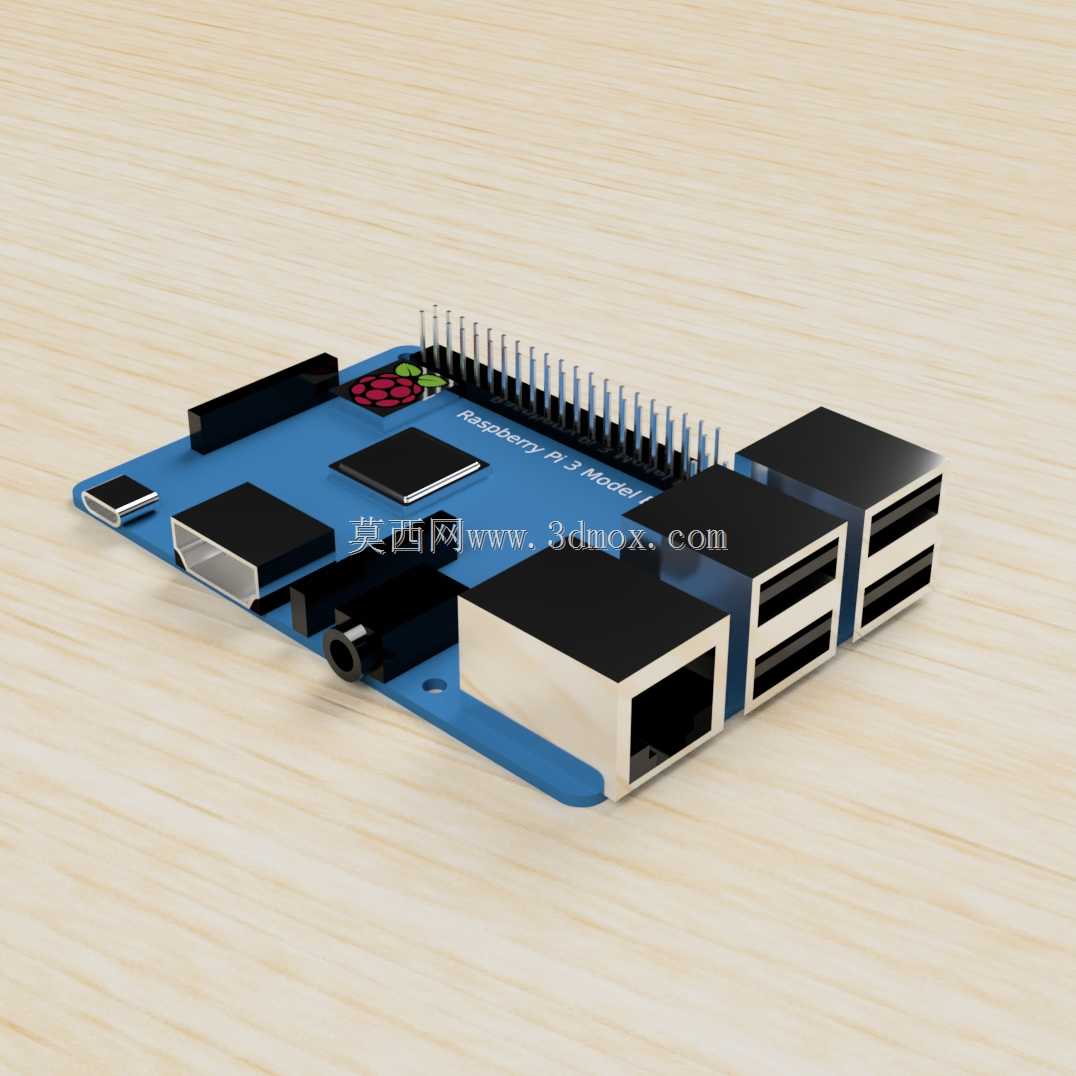

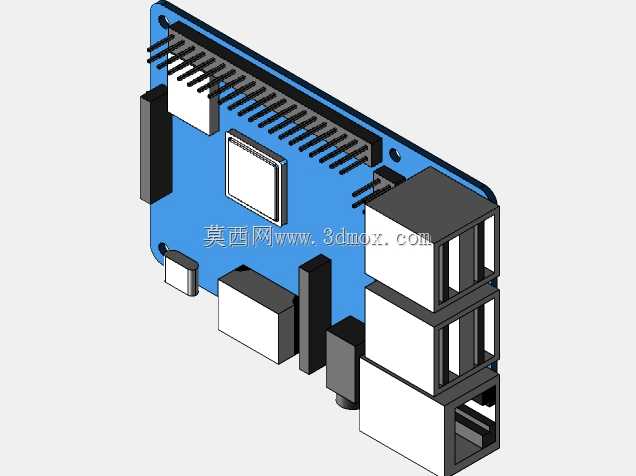

树莓派3B+开发板精准参考结构

消费级3D打印制作树莓派外壳时，最容易出现的问题就是接口对位偏差——要么USB口被壳体挡住插不进线材，要么GPIO排针的开孔偏移导致扩展板无法插接，甚至网口位置的壳体壁厚过薄打印后出现翘曲，卡不住水晶头。这份参考结构完全规避了这类加工适配层面的隐患，所有接口的外轮廓尺寸都按照实际板卡的物理公差做了微调，预留的0.2mm间隙刚好适配FDM打印的层纹误差，不会出现过紧卡滞或者过松晃荡的情况。板卡四角的固定孔位做了沉台深度的精准还原，打印外壳时对应位置的支撑柱高度不需要额外计算，直接按照参考结构的尺寸做凸台，就能让板卡完全贴合壳体内部，不会出现螺丝拧到底板卡还悬空的问题。板载元件的高度差也做了完整还原，USB接口和网口的金属屏蔽罩高度、排针的伸出长度、CSI摄像头接口的凸起厚度都和实物完全一致，设计外壳时不需要反复测量实物，直接参照这个结构做避让，就能避免壳体和板载元件出现干涉。很多人做树莓派外壳容易忽略Micro USB供电口的边缘倒角，这份结构里特意还原了供电口周围的PCB斜边，对应的壳体开孔做了微小的扩边处理，打印后不需要打磨就能顺利插入供电线，不会出现线材插头被壳体边缘顶住的情况。板载的LED指示灯位置也做了精准定位，设计外壳时可以直接在对应位置做透光柱，不需要反复对位调整，打印出来的透光效果刚好对准灯珠，不会出现灯光偏斜漏光的问题。GPIO排针的每一根针脚位置都做了等距还原，设计扩展外壳或者堆叠结构时，直接对应针脚位置做开孔就能保证插接顺畅，不会出现针脚歪折的情况。这份结构没有做多余的简化，连板卡边缘的定位缺口、丝印区域的微小凸起都做了还原，不管是做贴合式的超薄外壳，还是带散热风道的封闭式外壳，都能直接参照这个结构做适配，不需要反复打印测试件调整尺寸，能大幅减少外壳设计的试错成本，甚至连散热片的粘贴位置都能对应上，避免散热片和壳体内部的加强筋出现干涉。
