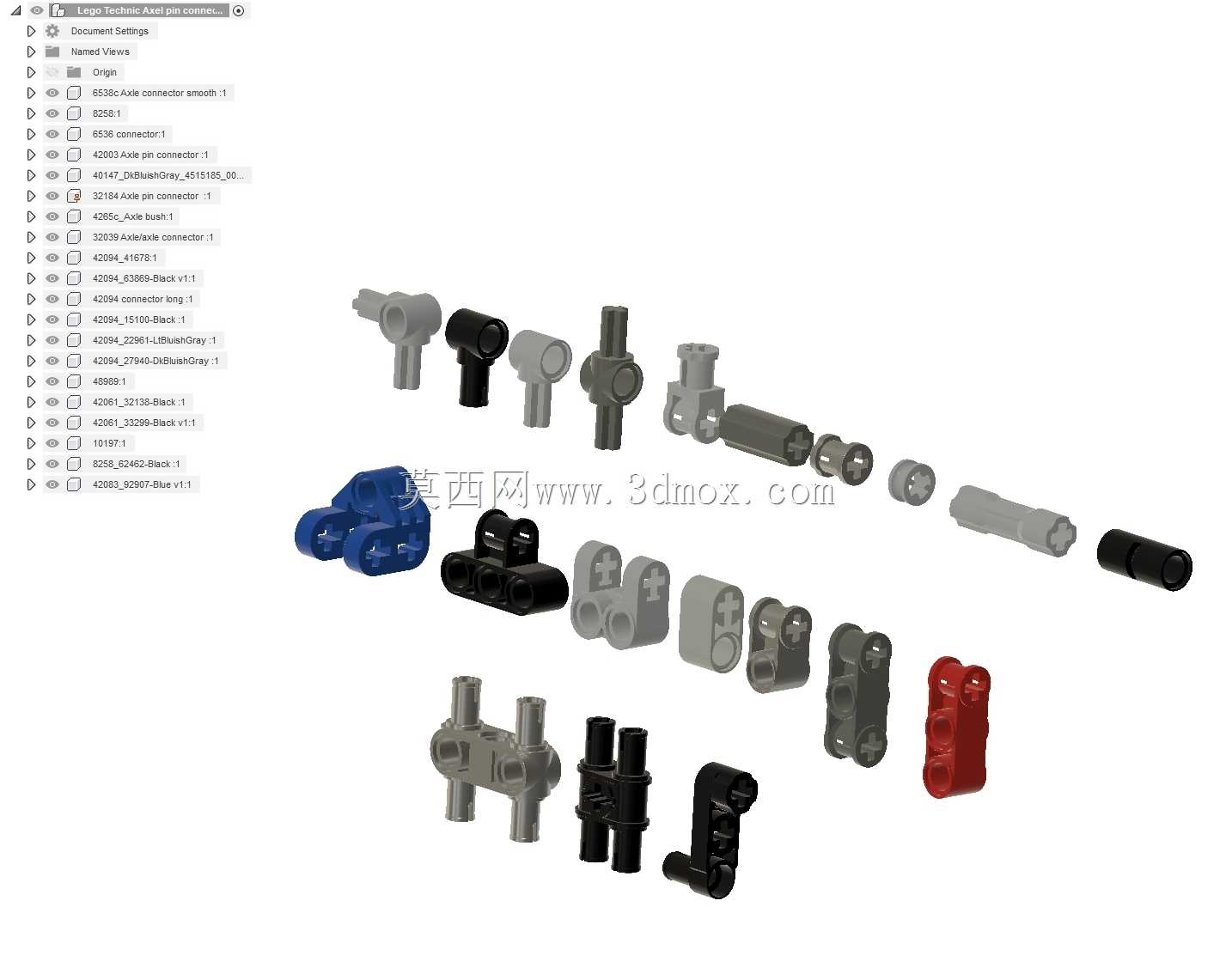

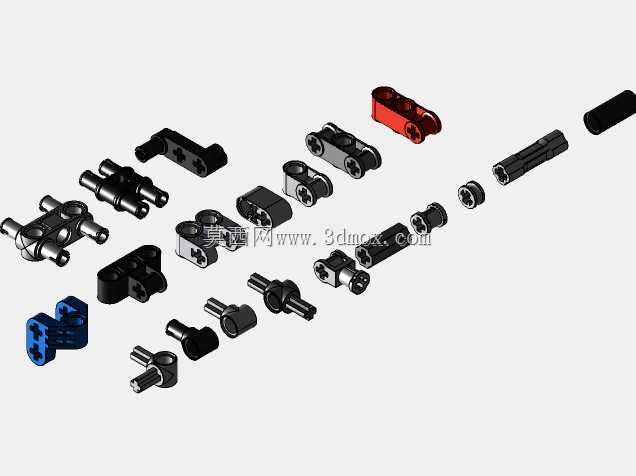

乐高技术类轴销连接组件结构设计

小批量定制积木类连接件的加工过程中，最容易被忽略的就是插装面的拔模斜度偏差，很多手板件做出来看着外形一致，实际插装时要么松垮到轻轻晃动就脱落，要么紧到需要用钳子硬压，还会刮花积木杆的表面。这套轴销连接组件在结构设计时就把公差适配放在了首位，每款插接位的内径都做了微米级的梯度预留，针对ABS材质注塑后的收缩率做了反向补偿，哪怕是用回收料注塑的批次，也能保证和标准乐高技术类杆件、孔梁的插拔力落在舒适区间。

不同朝向的连接头没有做统一的壁厚处理，带双侧插轴的T型件，轴根位置做了0.2mm的加厚过渡，避免多次插拔后轴根出现应力发白断裂的问题；带卡扣位的侧接件，卡扣的悬臂厚度做了0.15mm的减薄，既保证卡扣卡入孔位后的锁定强度，又不会因为硬度过高导致卡扣掰断。那些看起来造型接近的单通、双通套筒，内部的止位台阶深度各有不同，有的是给轴端做限位，防止轴窜动脱出，有的是预留了销钉的沉头空间，避免销钉突出表面干涉其他零件拼装。

异形角度的转接件是这套组件里加工难度最高的部分，135度、90度的斜向接位，分型面的位置特意选在了非插接的侧面，合模线刚好落在不影响插拔的边角位置，后续只需要简单的滚磨处理就能去掉毛边，不用额外做人工打磨，能大幅降低量产时的人工成本。表面的晒纹深度也做了区分，手握插拔的位置做了细晒纹增加摩擦力，插装配合的内孔面做了高光处理，减少插拔时的摩擦阻力，哪怕是小朋友反复拆装也不会磨手。

组件里的不同零件还做了防呆设计，外形接近的不同功能件，在非配合面做了细小的凸点标识，拼装时不用反复比对孔位，靠触感就能快速区分对应的安装位置，哪怕是复杂的大尺寸机械组模型拼装，也能减少找件、对位的时间。所有零件的边角都做了R0.3的圆角处理，没有尖锐的披锋棱角，不会划伤拼装者的手，也避免零件边角磕碰后出现崩缺影响装配精度。
