SHELL涂装铁路油罐货运车厢三维设计

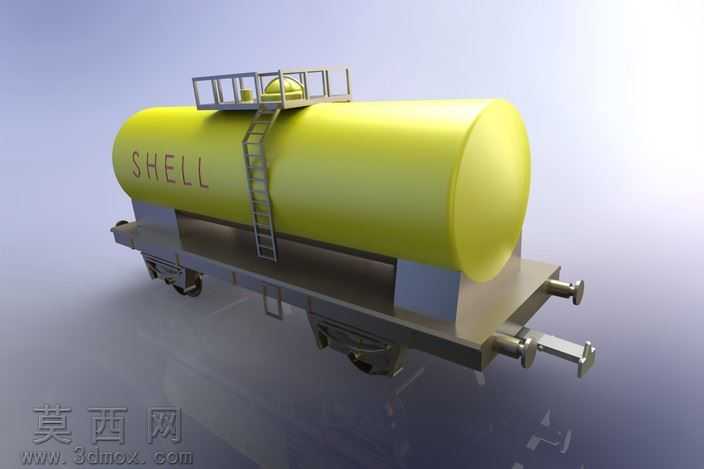

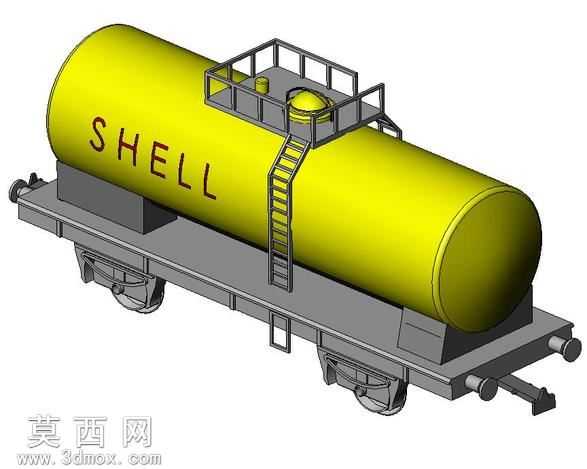

本作品为铁路货运油罐车厢的外观壳体三维设计，整体采用1:1等比例还原真实罐车的结构比例，建模阶段以真实货运罐车的工程参数为基准，先通过草图绘制勾勒出罐体的圆柱主体轮廓、底部承载底架的长宽尺寸，再通过拉伸、凸台、切除等基础特征完成主体结构搭建。罐体部分采用等壁厚圆柱曲面建模，两端做标准椭圆封头处理，还原真实承压罐体的端部结构，罐体表面预留了爬梯安装位、顶部操作走台的安装基准，爬梯采用等距踏步的阵列特征完成，每级踏步的防滑凸起都做了细节刻画，顶部走台的护栏采用薄壁特征搭配圆角处理，还原金属护栏的圆润边缘，顶部人孔、安全阀安装座做了凸起凸台设计，匹配真实罐车的顶部附件布局。底部承载底架采用焊接钢结构的建模逻辑，主梁、侧梁、端梁分别通过不同厚度的拉伸实体搭建，端部分别设置了标准铁路车钩、缓冲器的安装结构，车钩的钩头、钩舌、连挂杆都做了可活动结构的预留设计，底架下方的转向架安装座做了定位凸台设计，匹配转向架的安装接口。材质与渲染阶段，罐体主体采用亮黄色金属漆材质，调整材质的反射率、粗糙度参数模拟工业防腐漆的哑光金属质感，表面印制SHELL品牌标识，标识采用贴图映射方式贴合罐体曲面，保证字体随圆柱曲面自然变形无拉伸畸变；爬梯、走台护栏、底架、车钩部分采用深灰色金属材质，区分铸铁、钢材的不同粗糙度，走台踏板做防滑纹理的凹凸贴图处理，车轮部分采用黑色橡胶材质搭配金属轮芯，还原真实轮对的材质差异。渲染阶段采用三点布光方案，主光源从侧上方打亮罐体主体，突出黄色漆面的光泽感，辅光源补亮底架暗部细节，背光源勾勒罐体轮廓避免与背景融合，背景采用浅灰渐变背景突出模型主体，最终渲染图清晰展现罐车的整体外观、结构布局与涂装效果。设计过程中重点考量了罐体与底架的装配契合度，所有安装位都做了对齐基准，保证后续可拆分出独立零件做装配模拟，壳体部分做了薄壁抽壳处理，预留了内部腔体的建模空间，可拓展为完整的带内部结构的罐车模型，整体模型布线规整，无冗余面，可用于动画制作、场景搭建、教学演示等多种场景。
