双座越野钢管车架悬挂结构设计

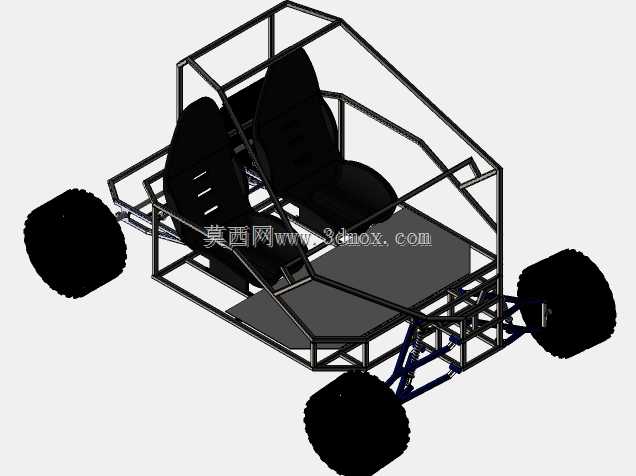

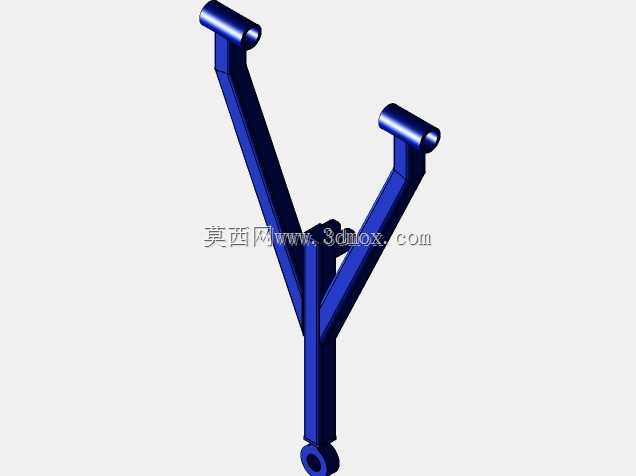

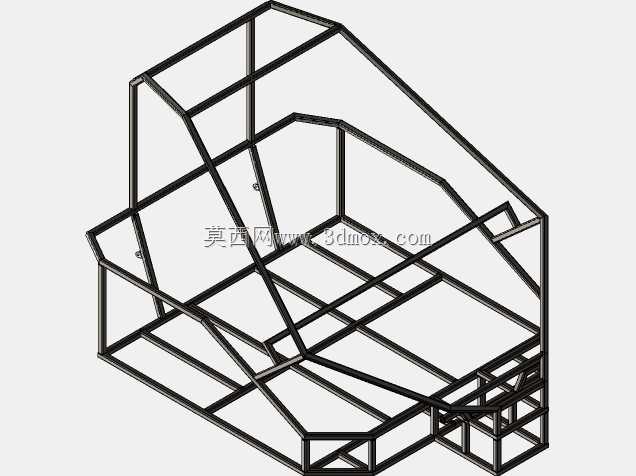

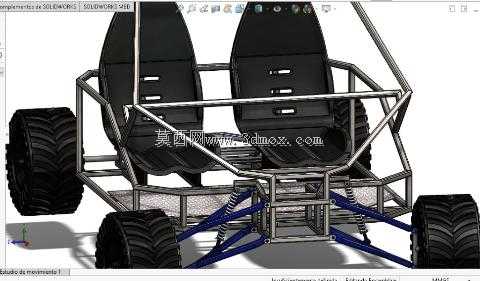

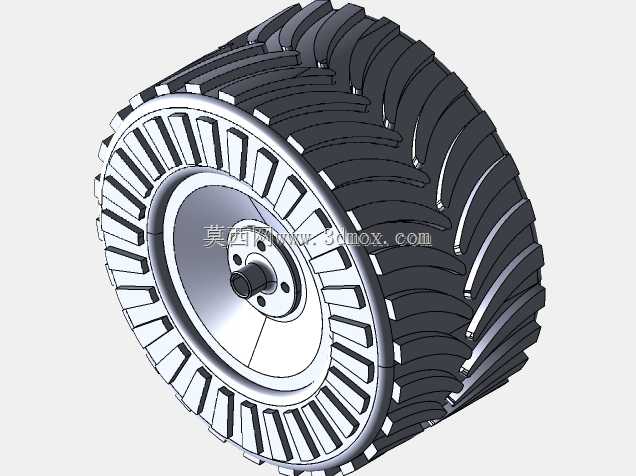

非铺装路面行驶的小型越野载具，最容易出现的失效点集中在车架焊缝疲劳开裂、悬挂摆臂受力形变、轮距匹配不当导致的侧翻风险，这套双座钢管车架的结构设计，刚好针对这些工况痛点做了针对性的取舍。裸露的钢管桁架没有做全包覆外壳，每根管材的走向都顺着受力路径排布，乘员舱周围的环形钢管直接和前后悬挂安装座连为一体，过坑洼路面时的冲击载荷不会在局部焊缝处形成应力集中，就算单侧车轮压到凸起石块，冲击力也能顺着多根管材分散到整个车架，不会出现单根管材受力过载弯折的问题。前悬的双叉臂结构用蓝色标识的杆件做了加长设计，摆臂铰接点的位置特意往车架中心线方向内收，轮跳行程比普通民用代步车长出近三分之一，就算车轮大幅上下跳动，轮胎也不会和车架钢管发生剐蹭，螺旋弹簧和减震器的安装角度做了倾斜处理，既可以过滤细碎路面的颠簸，飞跃落地时也能通过更长的减震行程卸掉纵向冲击，不会把冲击力直接传递到座椅安装位。两个座椅的固定点直接焊接在车架底部的横向加强梁上，没有额外增加安装支架，既减轻了整体重量，也避免了支架焊接不牢导致的座椅移位风险，座椅靠背的倾斜角度刚好贴合钢管车架的后部弧度，不需要额外做靠背支撑结构，乘员乘坐时的背部受力能直接传递到后方的防滚架管材上。大尺寸深花纹越野轮胎的安装位预留了足够的转向间隙，就算方向打满，轮胎胎壁也不会蹭到摆臂或者车架，轮胎接地面的宽度比普通小车宽出不少，松软泥地行驶时不容易陷车，胎纹的深度也足够在碎石路面提供足够抓地力。车架前部的防撞结构没有额外加装保险杠，靠前部延伸出的钢管本身就能承受正面碰撞的冲击力，管材的交叉位置都做了满焊处理，没有点焊的薄弱点，就算低速碰撞也不会出现管材开焊的问题。转向机构的安装位隐藏在前部钢管的内侧，行驶时飞溅的碎石不容易直接打到转向拉杆，降低了野外行驶时转向失效的概率，制动管线的走向顺着车架管材排布，用管卡固定在钢管内侧，既不会被树枝剐蹭，也不会在轮跳时被拉扯损坏。
