10英尺高金属立柱旋转楼梯设计

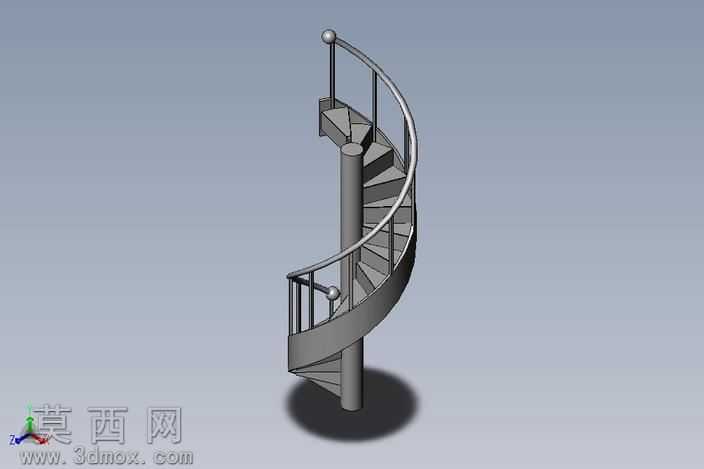

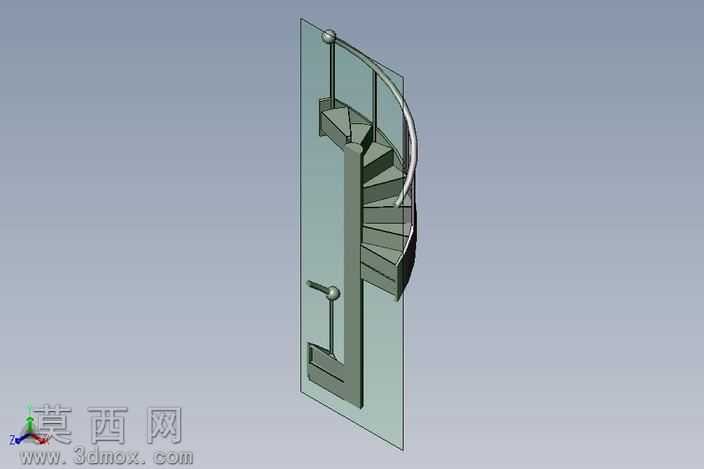

本作品为10英尺高的中柱旋转楼梯三维建模作品，采用SolidWorks软件完成全参数化建模，整体建模逻辑围绕中心承重柱展开，先确定中心圆柱立柱的直径与总高度，再以立柱为旋转轴，按照等角度间距排布每一级踏步，每块踏步采用扇形金属板材结构，踏步外侧边缘对齐螺旋外轮廓，内侧与中心立柱做贴合约束，保证结构受力的合理性。建模过程中同步完成护栏结构的搭建，沿踏步外侧的螺旋上升轨迹生成弧形扶手路径，扶手采用圆管金属材质，扶手与踏步之间设置等间距的竖向金属栏杆，栏杆底部与踏步外侧边缘做固定配合，顶部与弧形扶手做同轴心配合，在楼梯上下两端的扶手端部设置球形装饰端头，提升整体造型的精致度。材质渲染阶段，整体结构采用哑光金属材质，模拟碳钢喷涂的质感，中心立柱、踏步、栏杆、扶手统一赋予银灰色金属材质，调整材质的粗糙度与反光度，还原真实金属构件的哑光质感，避免过度反光造成的视觉失真，场景中添加柔和的环境光与定向投影，让楼梯的螺旋结构层次更清晰，踏步之间的阴影关系自然，能够直观呈现楼梯安装完成后的真实视觉效果。结构设计上，中心立柱作为主要承重构件，所有踏步的荷载均传递至中心立柱，适合小空间的竖向交通场景，整体旋转半径紧凑，在有限的平面空间内实现10英尺的垂直高度通行需求，踏步的高度与宽度按照人体工程学参数设置，保证上下通行的舒适度，外侧护栏的高度符合安全规范要求，栏杆间距满足防坠落的安全标准。建模过程中所有零件均采用实体建模方式，每一个构件都保留完整的建模特征树，可根据实际使用需求调整总高度、踏步数量、旋转半径、立柱直径、扶手管径等参数，适配不同的安装空间与使用场景，模型装配关系完整，无干涉错误，可直接用于工程参考、效果展示或者结构优化调整。
