CATIA环境下棘轮棘爪间歇传动机构

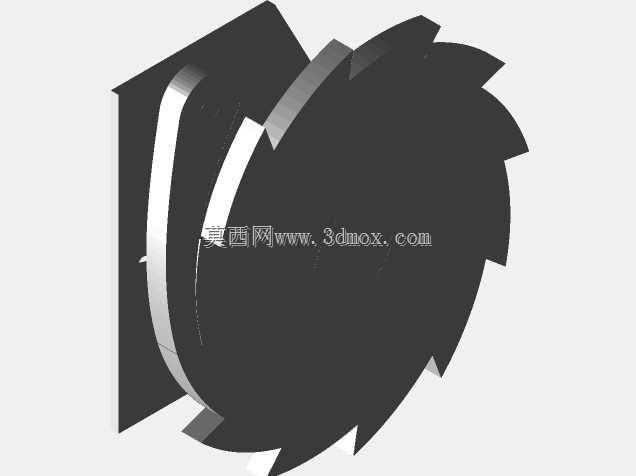

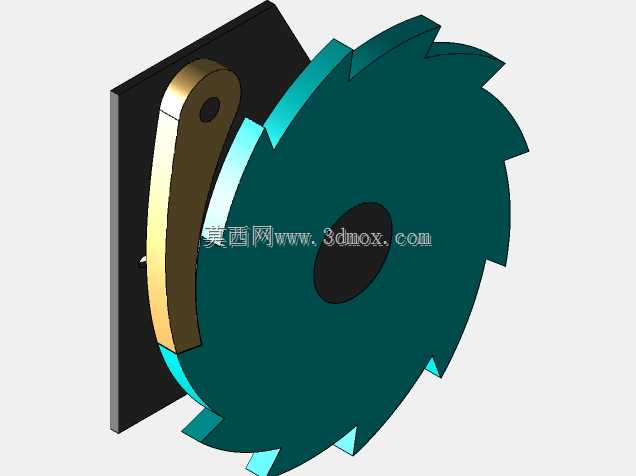

间歇传动场景里最容易被忽略的是棘爪与棘轮齿面的接触冲击，不少实物样机跑起来没多久就出现齿尖崩边、棘爪回弹卡滞的问题，根源就在齿形轮廓的啮合间隙没做适配性调整。这套棘轮结构在仿真阶段就把齿面的接触应力分布做了逐齿校验，每个齿的非工作面都留了0.12mm的避让斜角，不会出现棘爪回程时蹭到齿背的情况，拨杆的铰接孔位置特意往棘轮中心方向偏移了0.8mm，棘爪落位时的切入角刚好卡在17度，既不会因为角度太小滑齿，也不会因为角度太大导致锁止时的冲击载荷直接作用在铰接销轴上。

齿根位置做了R0.5的圆角过渡，不是随便加的工艺圆角，是对应45号钢调质处理后的疲劳强度阈值算出来的，要是圆角太小，高频间歇动作下齿根很容易萌生疲劳裂纹，圆角太大又会挤占棘爪的啮合行程，甚至出现顶齿没法落位的情况。拨杆的弧形轮廓也做了减重优化，非受力区域的壁厚减薄到2mm，铰接位置的衬套安装位特意做了凸台强化，不用额外加加强筋就能承受棘爪复位弹簧的周期性拉力，还能减少运动时的惯量，让整个间歇动作的启停更干脆。

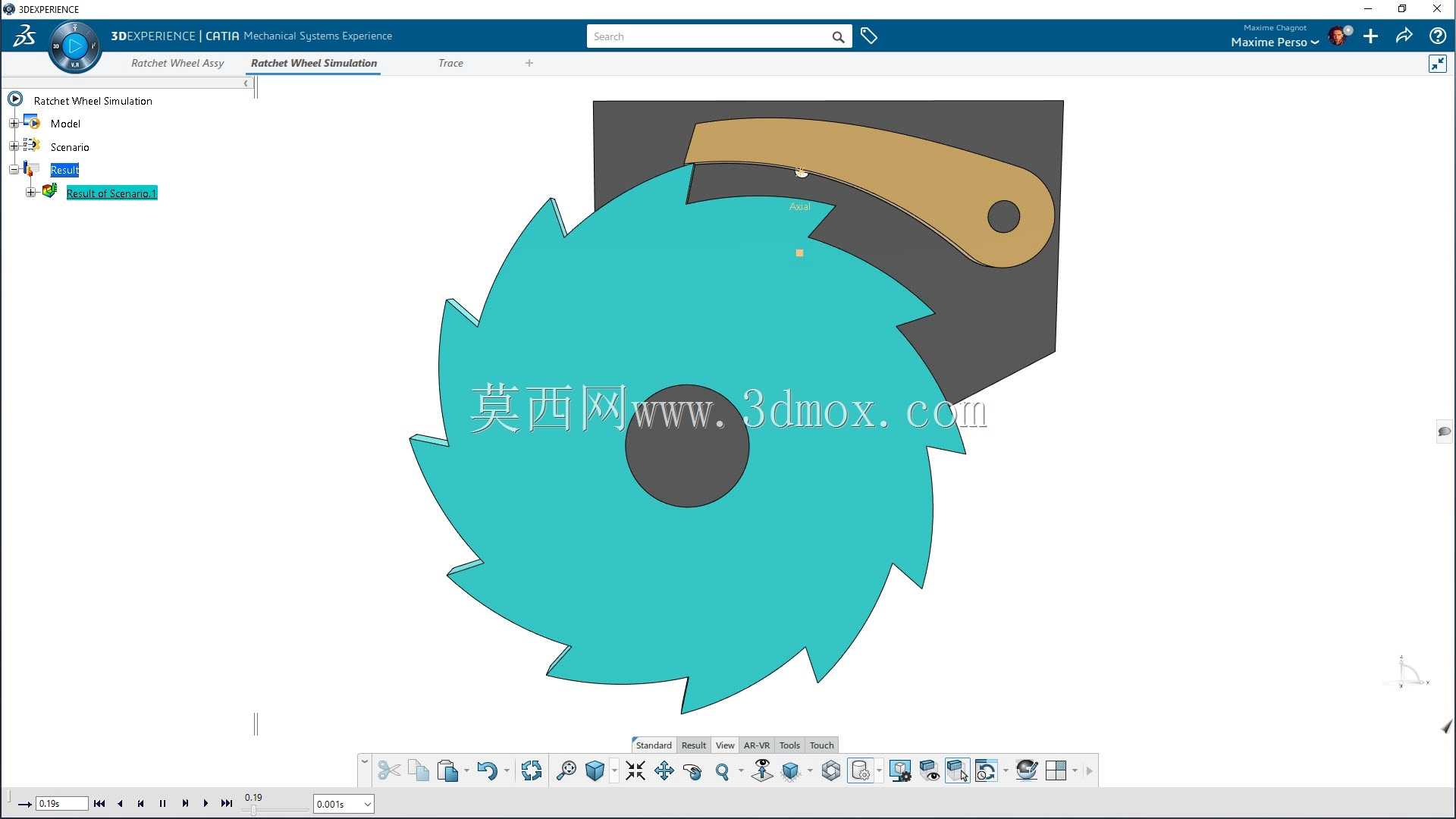

仿真过程里特意调整了接触刚度的参数，把棘爪头部的圆弧面和棘轮齿面的接触对设成了柔性接触，能直观看到不同弹簧预紧力下的啮合状态，预紧力太小棘爪会在高速摆动时跳齿，预紧力太大又会加剧齿面磨损，最终匹配的预紧力刚好能让棘爪在回程时贴紧拨杆的导向面，不会出现悬空晃动的情况。棘轮中心的安装孔做了H7的公差配合标注，和输出轴的配合间隙控制在0.02mm以内，不会因为轴孔间隙过大导致传动时的角向偏差，让每个齿的啮合受力更均匀。

不少教学用的棘轮模型只做了外形示意，没考虑实际装配时的干涉问题，这套结构里拨杆的摆动行程做了硬限位仿真，摆到最大行程时棘爪刚好完全卡入齿槽，摆到回程极限位置时棘爪刚好滑过一个齿距，不会和相邻的齿发生干涉，甚至连棘爪复位弹簧的安装位都留了足够的操作空间，装配时不用额外掰动弹簧就能卡入固定槽。
