医用急救呼吸支持通气设备结构设计

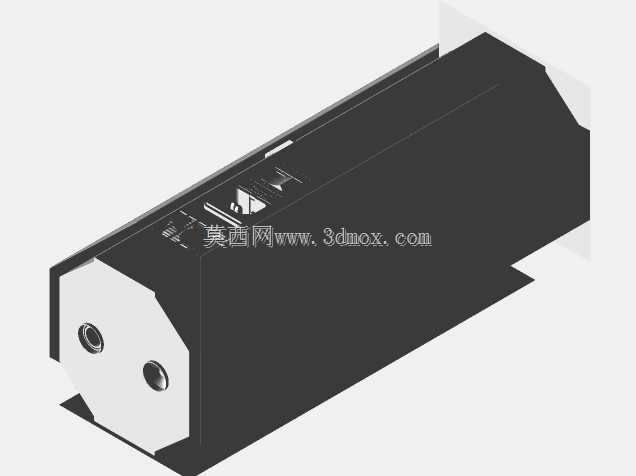

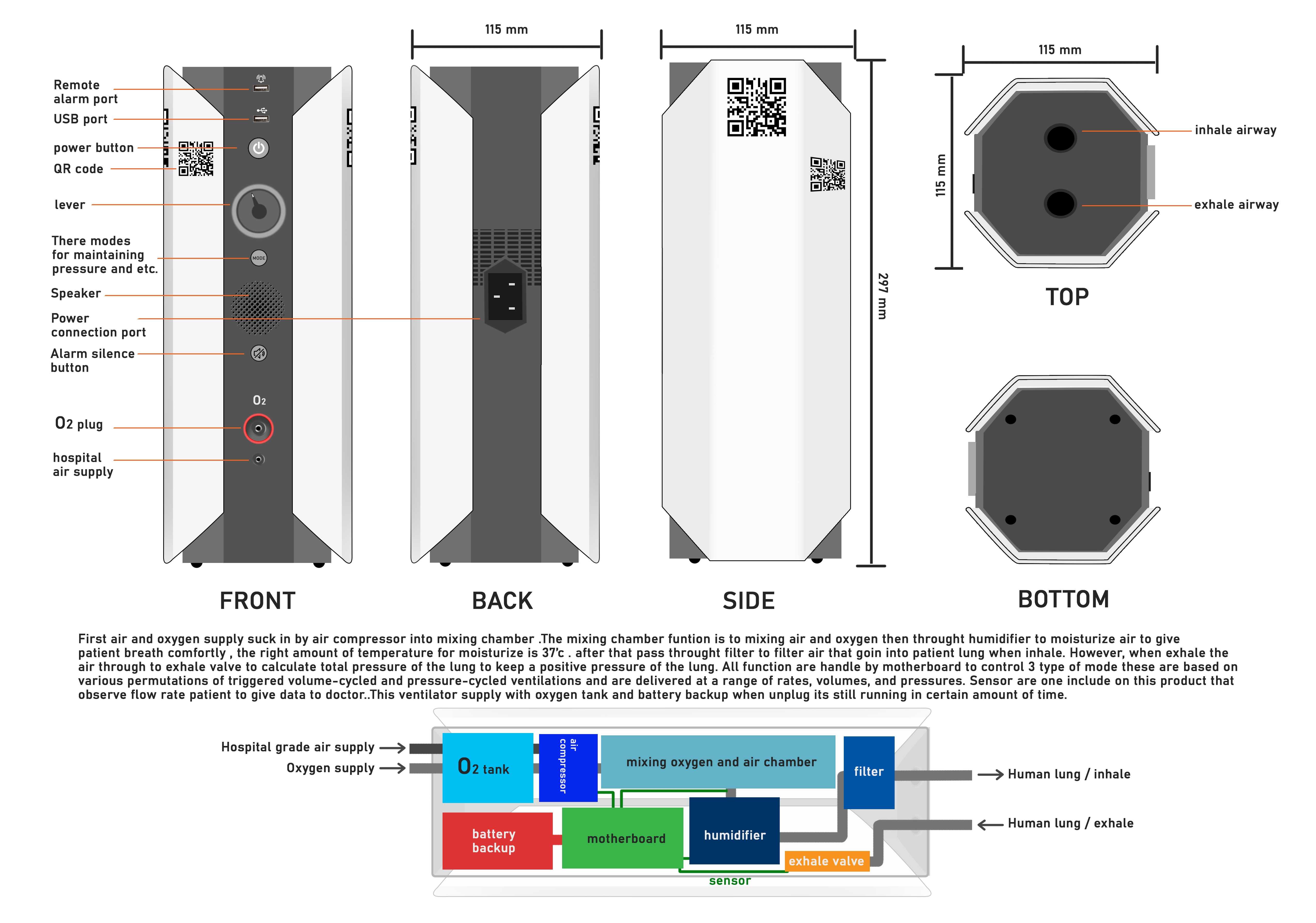

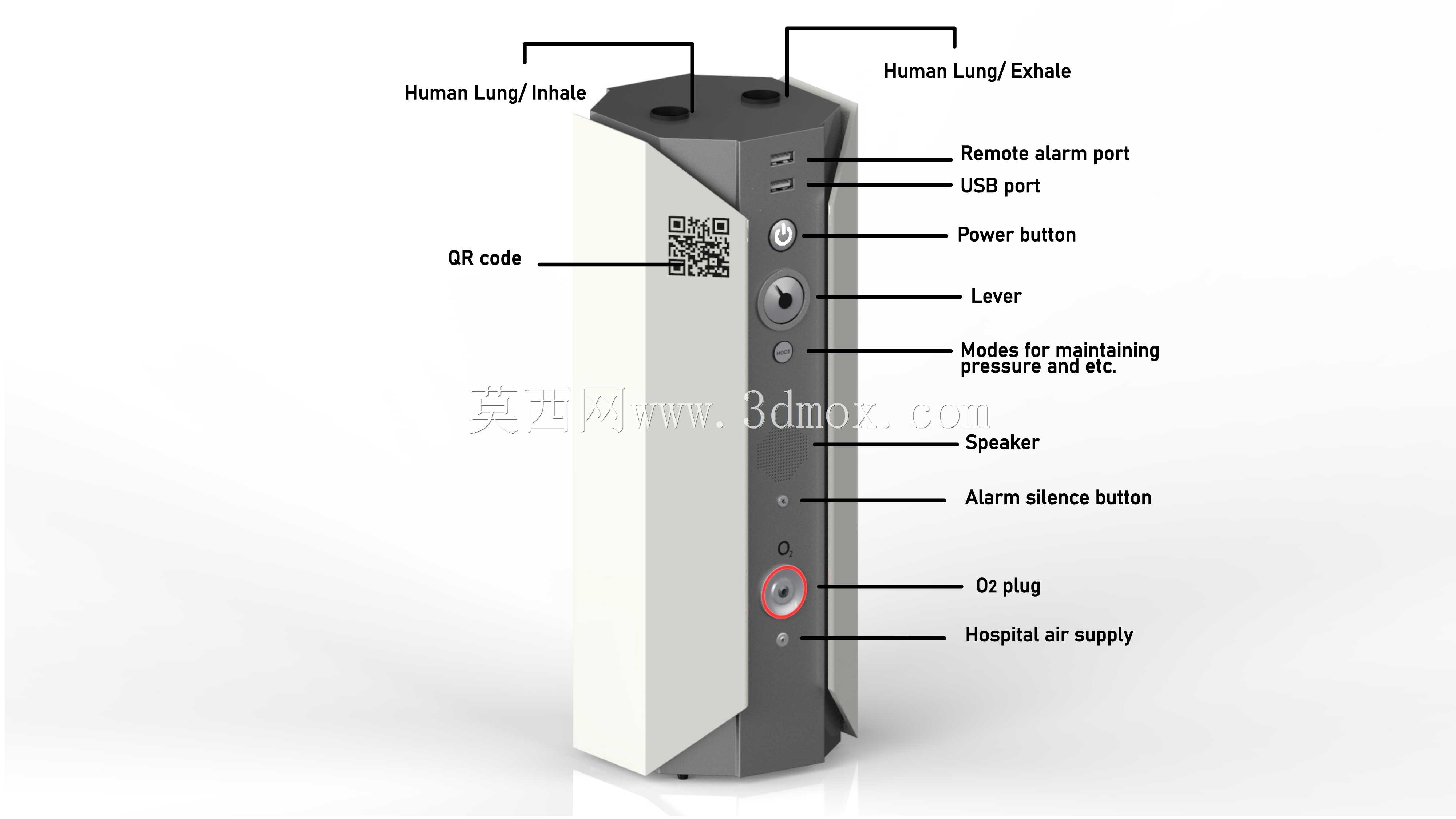

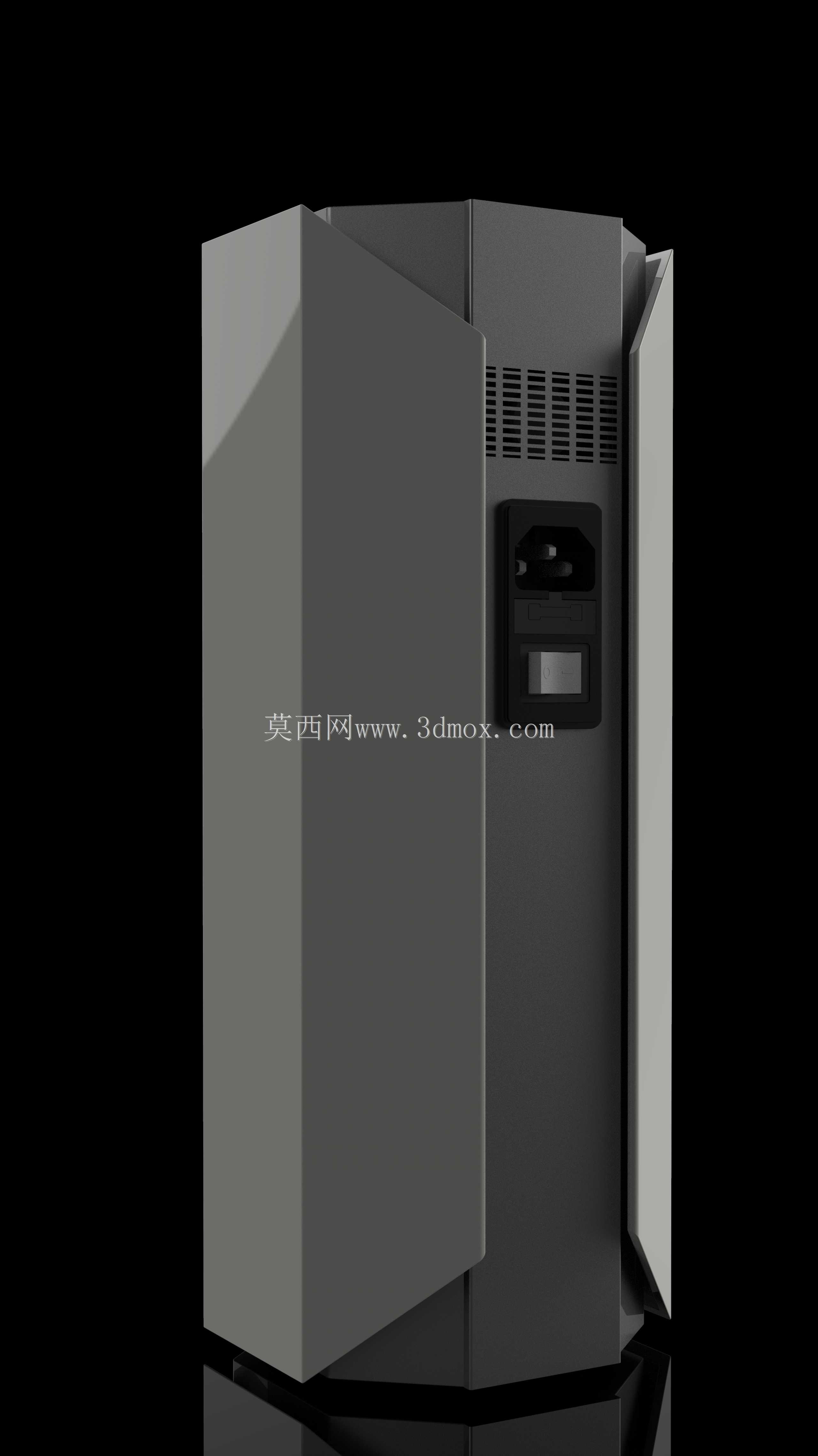

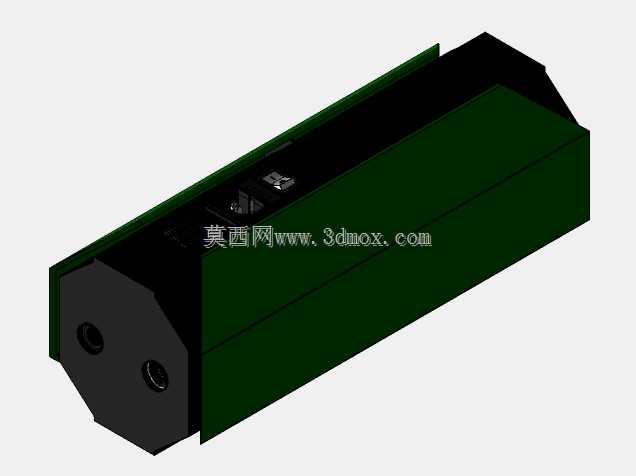

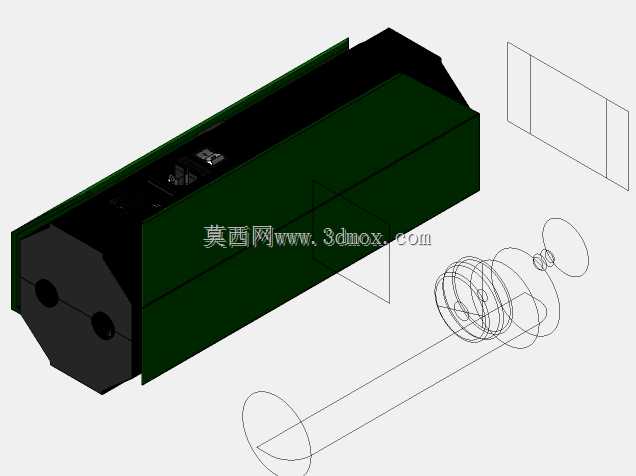

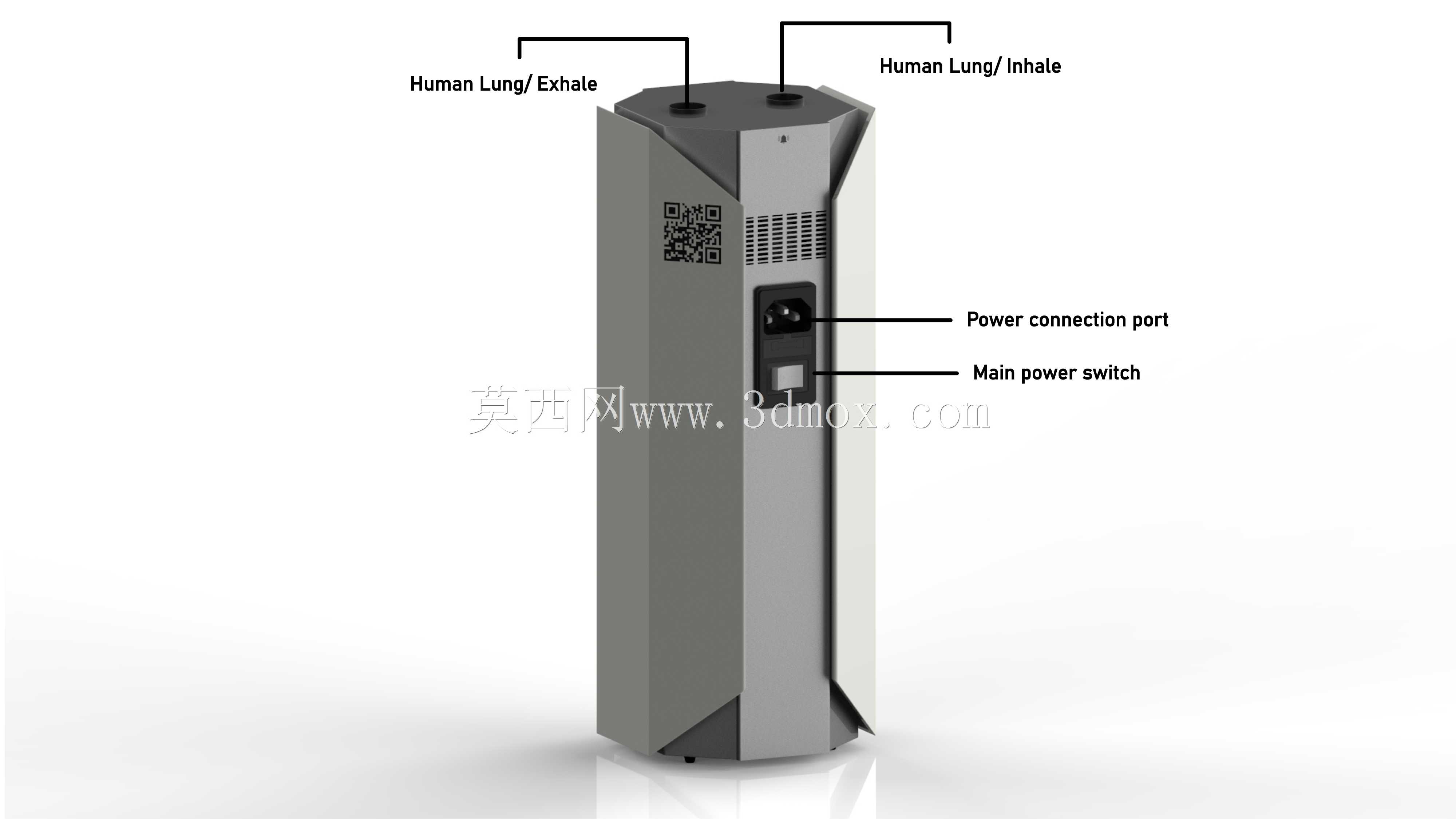

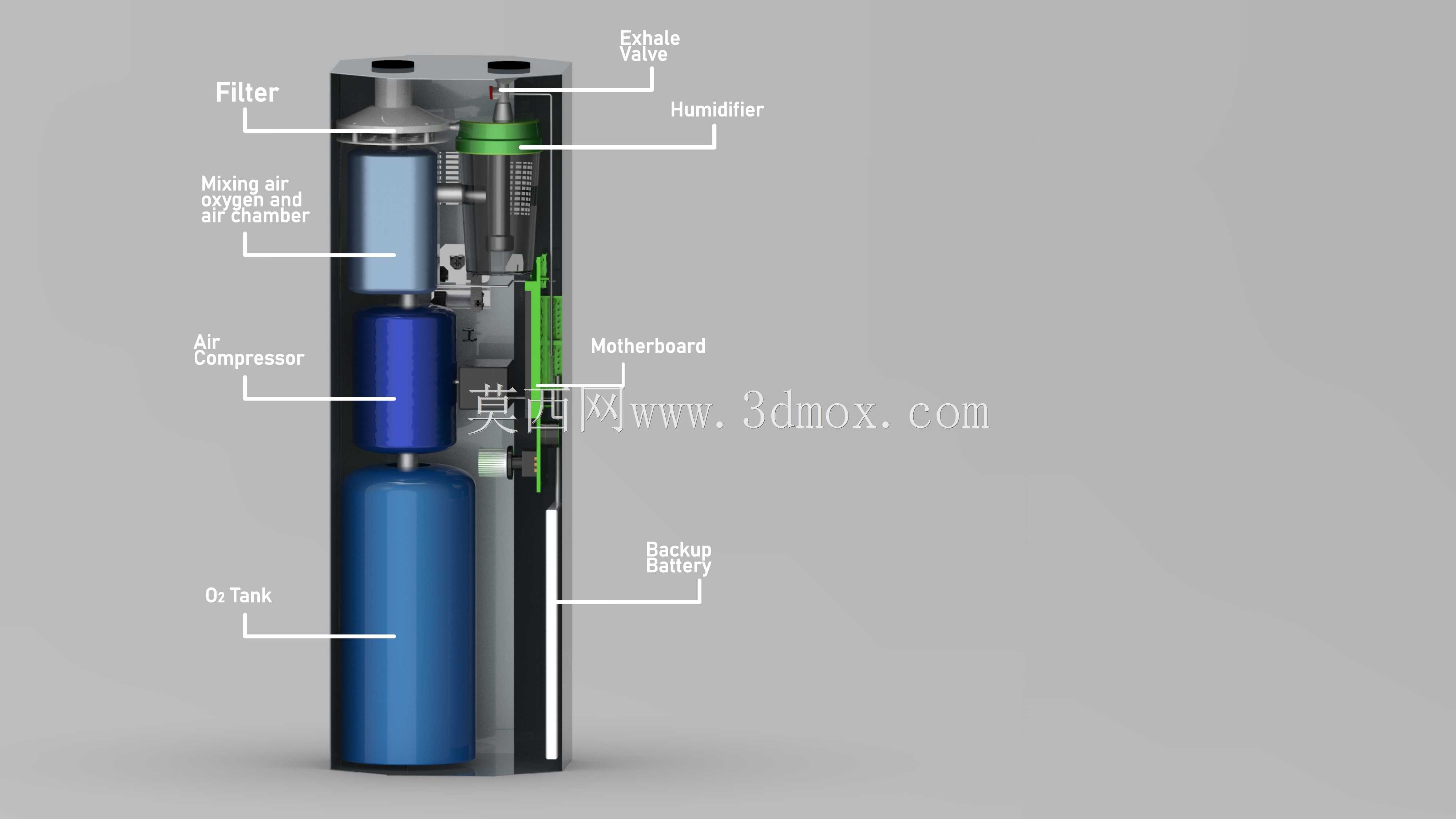

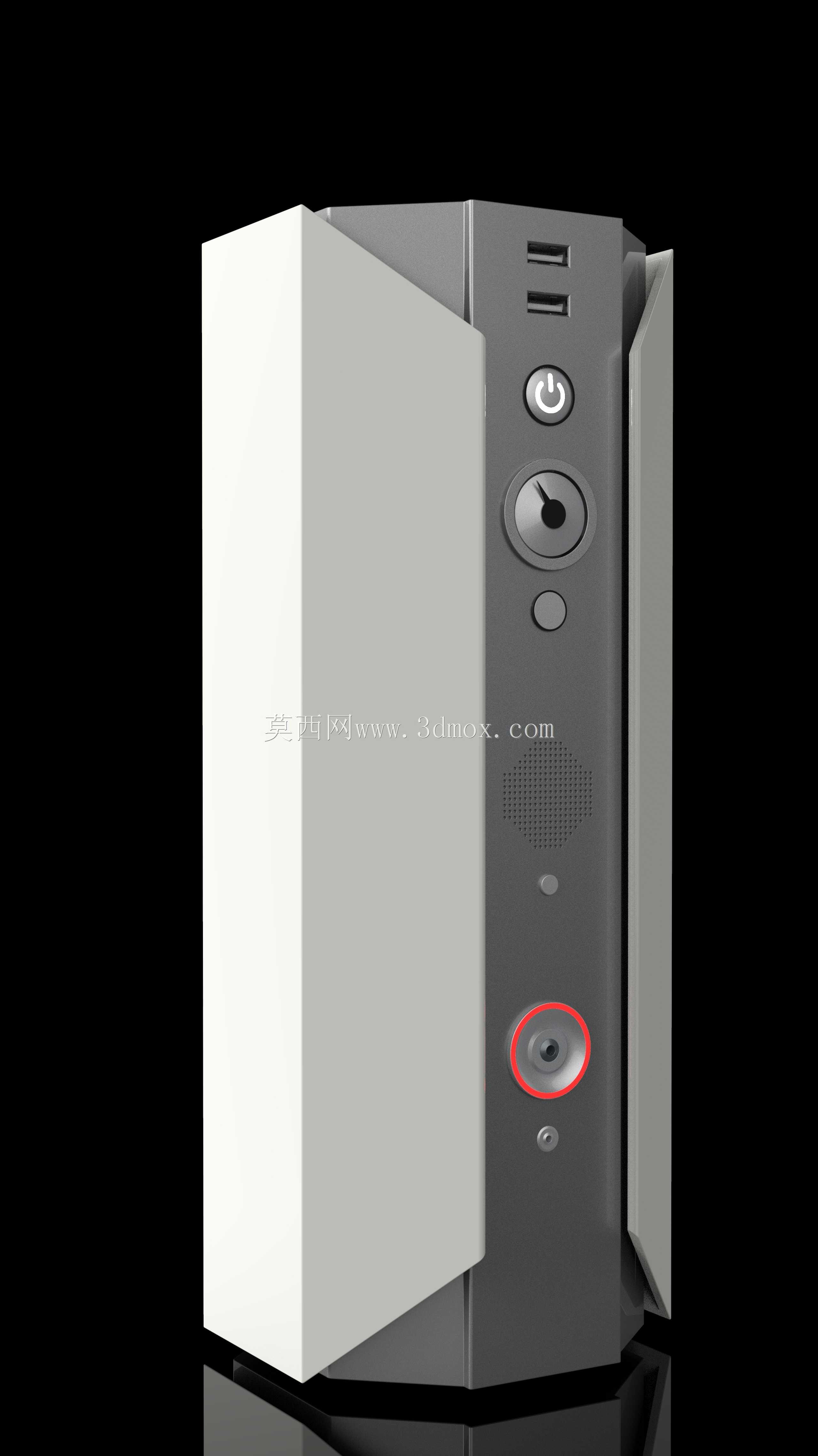

这款呼吸支持设备主要面向临床急救、重症监护、呼吸衰竭患者救治场景，在患者自主呼吸功能不足或丧失时，为其提供可控的氧气与空气混合通气支持，替代或辅助患者完成肺部气体交换，维持机体血氧供给，是呼吸科、急诊科、ICU病房的核心生命支持类设备。设备实际运行过程中，首先通过内置的空气压缩单元吸入环境空气，与外接的高纯度氧气一同送入混合腔室，混合腔内部通过流道结构设计实现两种气体的均匀配比，可根据患者实际血氧需求调整氧浓度区间，适配不同病情的通气需求。混合后的气体会流经加温加湿模块，将气体温度调控至接近人体呼吸道的适宜温度，同时补充合适湿度，避免干冷气体直接刺激患者气道黏膜，提升通气过程的舒适度，降低气道损伤风险。经过温湿度调节的气体再通过过滤组件滤除杂质与潜在污染物，最终通过呼吸管路输送至患者气道。患者呼气阶段，设备通过呼气阀组件实时监测呼出气流的压力、流速参数，维持气道内合适的呼气末正压，避免肺泡塌陷，保障气体交换效率。整套设备的功能逻辑由主控单元统筹调控，设置有多种通气模式，可根据患者自主呼吸能力切换控制逻辑，适配有创、无创等不同通气场景，同时内置流量、压力监测传感器，实时采集输送给患者的通气参数，为医护人员调整治疗方案提供数据支撑。设备电源系统配备备用储能模块，在外接电源断开的情况下仍可维持一段时间的运行，避免转运或临时断电时出现通气中断风险。外观设计上采用立式紧凑结构，主体外壳为立式长方体造型，底部预留稳定支撑结构，侧面设置管路接口与操作显示区域，整体安装占用空间较小，可适配病房床旁、急救转运车等多种放置场景，外接管路采用标准化快接接口，可与通用呼吸管路、面罩、人工气道配件适配，无需额外定制转接部件，设备侧面预留维护开口，方便后期对过滤组件、阀组模块进行检修更换，整机边角做圆弧过渡处理，避免临床使用过程中磕碰划伤医护人员或患者。
